Antena 4G/5G para câmera usada no corpo

Shenzhen Qianmu Communication Technology Co., Ltd. é uma fábrica doméstica de P&D e fonte de fabricação de antenas 4G/5G para câmeras usadas no corpo.

Desenvolvemos uma antena interna Sub6G de banda larga FPC, compatível com 4G LTE e as principais bandas de frequência 5G Sub6G nacionais e internacionais. A antena passou por otimização de desempenho especializada para enfrentar os desafios de espaço compacto de dispositivos, blindagem metálica, interferência de bateria, perda de sinal devido ao desgaste do corpo humano e condições adversas de operação em campo.

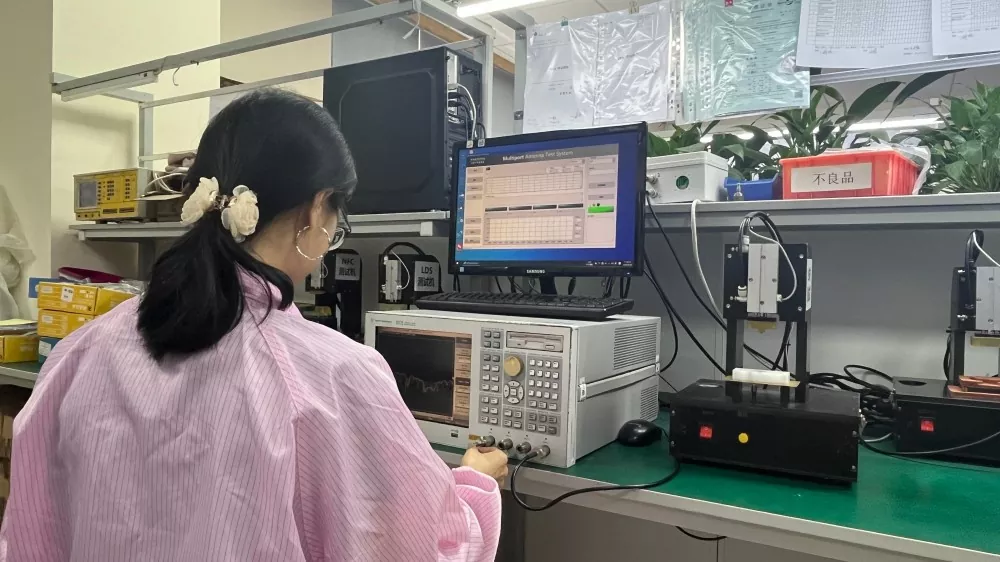

A antena utiliza substrato flexível PI confiável e é montada com adesivo industrial, tornando-a adequada para estruturas de dispositivos compactos. Todos os produtos passam por testes completos de simulação OTA em câmaras anecóicas para replicar ambientes operacionais do mundo real. Os registros de testes VNA e OTA são arquivados por lote de produção e relatórios de inspeção podem ser fornecidos mediante solicitação.

Definição técnica profissional

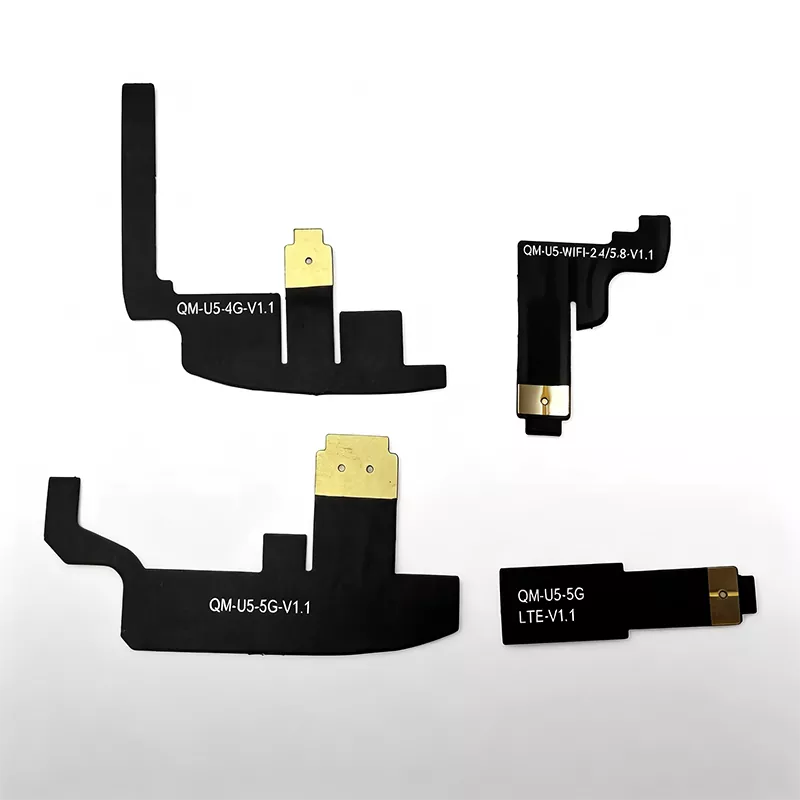

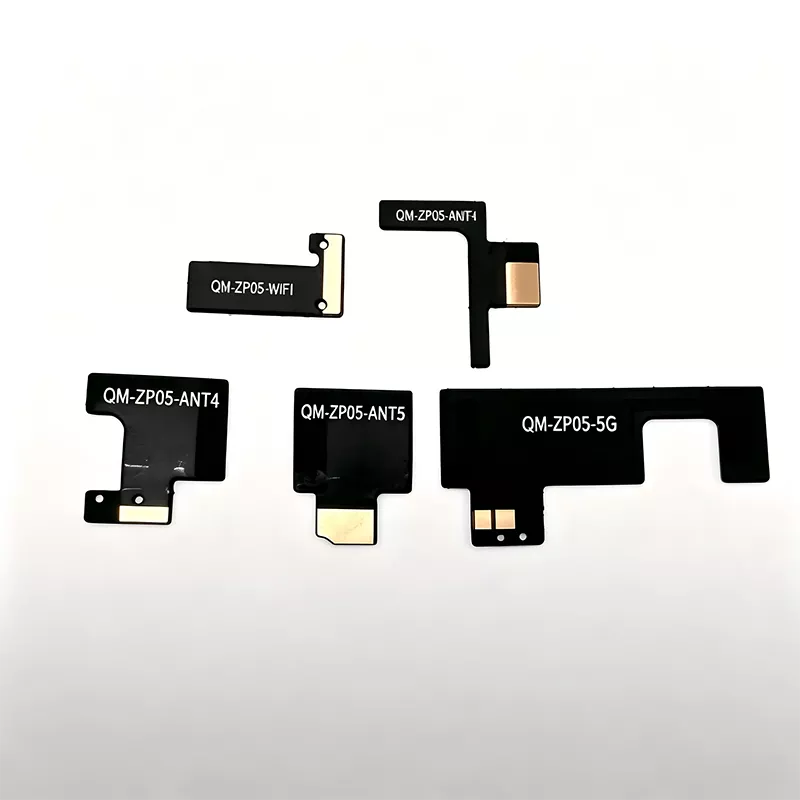

Nossa antena 4G/5G para câmera usada no corpo é uma antena Sub6G integrada flexível PIFA FPC de banda larga. Ele suporta bandas LTE B1/B3/B5/B8/B20/B38/B40 e bandas 5G Sub6G convencionais N41/N78/N79. A antena usa um substrato de filme PI altamente flexível, resistente à vibração, à névoa salina, combinado com adesivo dupla-face de alta temperatura de nível industrial e linha de alimentação RF U.FL/IPEX, tornando-a ideal para instalação interna em câmeras usadas no corpo.

Ao contrário das antenas IoT FPC convencionais, a fase de projeto incorpora simulação 3D de sistema completo, incluindo a caixa de metal, bateria de lítio, suporte de câmera, tampa de proteção da placa-mãe e modelo fantasma de corpo humano no ambiente de simulação.

Pré-combinado com impedância de 50Ω na fábrica e simultaneamente submetido a testes de queda, ciclos de temperatura, névoa salina e confiabilidade de umidade. Isso reduz a carga de trabalho de integração de sistemas do cliente e encurta o ciclo de desenvolvimento de projetos de hardware policial.

Princípio de funcionamento completo da antena

Toda a antena consiste em um condutor radiante FPC, uma camada adesiva industrial, um alimentador coaxial U.FL e uma rede de correspondência de RF da placa principal, permitindo a conversão bidirecional de ondas eletromagnéticas de alta frequência para obter transmissão e recepção de sinal celular 4G/5G.

Durante a transmissão, o módulo de comunicação do gravador converte fluxos de vídeo, alertas SOS e dados de localização em sinais elétricos de alta frequência, que são transmitidos via cabo coaxial para a estrutura ressonante do FPC. Esses sinais são então convertidos em ondas eletromagnéticas 4G/5G para radiação externa, enviando informações de evidências para a estação base.

Durante a recepção, a antena captura ondas eletromagnéticas da estação base e as converte em sinais elétricos, que são então transmitidos de volta ao módulo para completar o comando de agendamento e recepção remota de parâmetros.

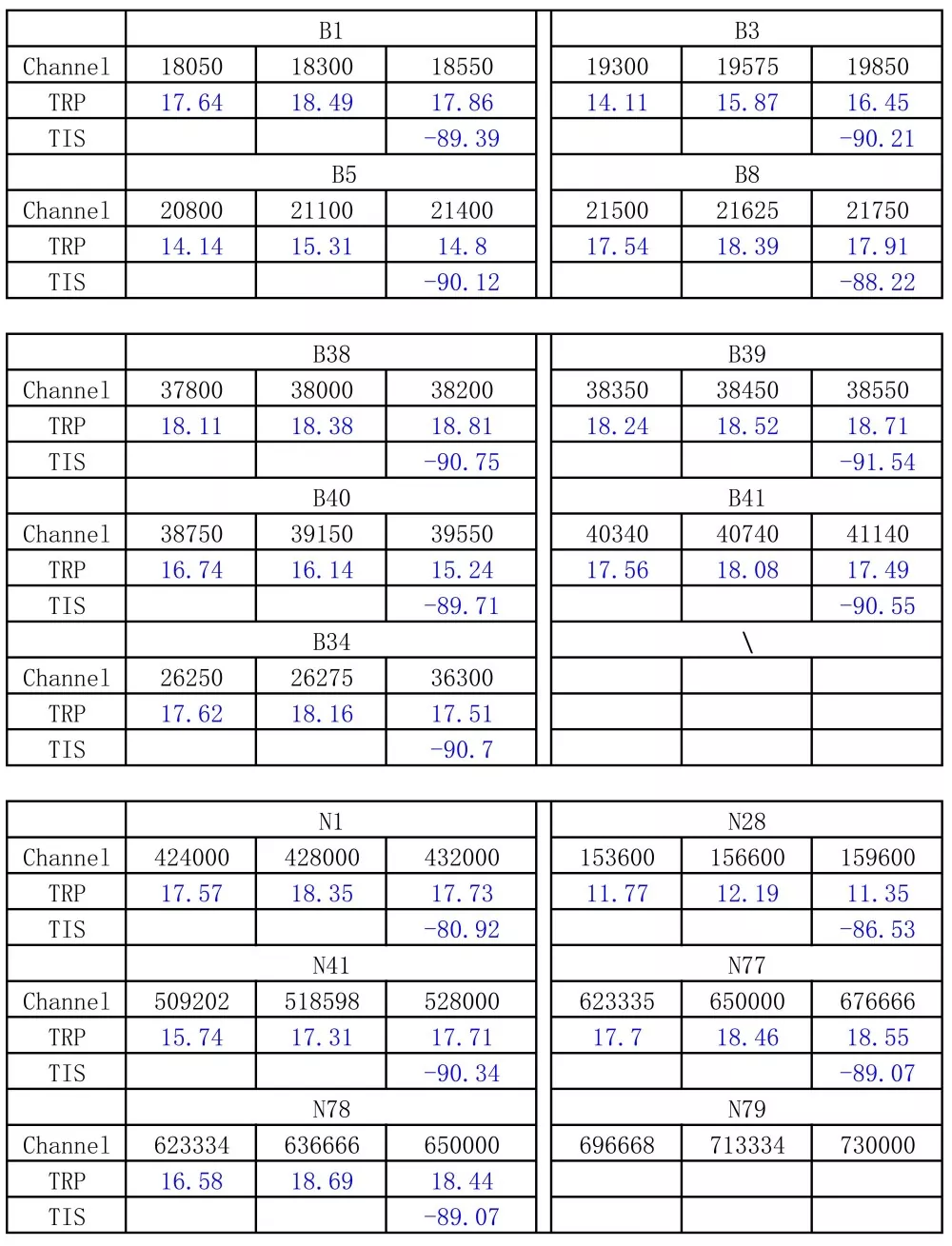

Para compensar a perda de RF causada pelo desgaste nas costas humanas, o desempenho é aprimorado por meio de simulação em uma câmara anecóica usando um modelo fantasma de corpo humano, resultando em uma melhoria de 22,8 dB na sensibilidade de recepção do TIS em comparação com antenas FPC convencionais. Sob condições de uso simuladas, a eficiência de uma antena padrão para LTE B8 é de apenas 40,46%, enquanto a antena de Qianmu atinge ≥52% para baixa frequência LTE e ≥47% para 5G N78. Cada lote passa por amostragem e reteste com VNA, com curvas de teste e registros de produção arquivados para verificação do cliente.

Dispositivos e acessórios compatíveis

Compatível com dispositivos finais

1. Câmera corporal de alta definição para aplicação da lei 4G / 5G de segurança pública e polícia de trânsito

2. Câmera corporal para gestão urbana, administração rodoviária e coleta de evidências audiovisuais do corpo de bombeiros

3. Registrador de aplicação da lei intrinsecamente seguro à prova de explosão para indústrias químicas e de mineração

4. Terminal de gravação de soldado único de inspeção de energia

5. Dispositivo de aplicação da lei de soldado único 4G/5G para exportação para o exterior

Módulo de comunicação compatível

- Módulo de comunicação 4G LTE Cat.1 / Cat.4 Módulo de comunicação 5G Sub-6GHz doméstico/importado Módulo de comunicação integrado multimodo 4G+5G+WiFi

Materiais fornecidos pela fábrica para produção

Cabos coaxiais U. FL/IPEX de vários comprimentos, placas de aço de reforço e suporte adesivo industrial resistente a sal e alta temperatura. Especificações personalizáveis ​​de comprimento de cabo e conector com base no design da placa-mãe para minimizar o processamento secundário para os clientes.

Especificações Técnicas

Guia de aquisição e seleção de antenas

1. Concentre-se em dados de medição do mundo real provenientes de dispositivos completos usados ​​no corpo, em vez de depender apenas de parâmetros de espaço livre. As planilhas de dados típicas do fabricante fornecem medições feitas em placas nuas; o desempenho se degrada significativamente depois de instalado em invólucros de dispositivos e desgastado. Ao comprar, sempre solicite relatórios de teste VNA/OTA do sistema completo e não confie apenas em especificações teóricas.

2. Priorizar a seleção de uma fábrica de origem com experiência na produção em massa de equipamentos de aplicação da lei para um único soldado. Os desafios dos dispositivos de soldado único residem em lidar com a interferência de caixas metálicas e baterias, desgaste do corpo humano e ambientes agressivos. Fábricas com experiência anterior em projetos podem fornecer recomendações estruturais e de PCB antecipadamente, reduzindo a necessidade de modificações e retrabalho no molde.

3. Diferenciar entre bandas de frequência nacionais e internacionais e definir claramente padrões de teste de confiabilidade. Para projetos nacionais, confirme LTE B1/B3/B5/B8/B20 e 5G N41/N78/N79; para projetos de exportação, confirme as bandas de frequência internacionais correspondentes. Exigir a conclusão de testes de amostragem de queda, névoa salina e temperatura alta/baixa. Antenas de consumo não podem atender aos requisitos para operações policiais em campo.

4. Valorize os serviços técnicos de RF e evite a mera comparação de preços. O desenvolvimento de projetos frequentemente encontra interferência, desvio de frequência e desempenho de desgaste degradado. Os intermediários não possuem capacidades técnicas de RF; priorize fabricantes que possam fornecer recomendações de layout e ajudar na solução de falhas completas do sistema.

Por que escolher as comunicações de Shenzhen Qianmu

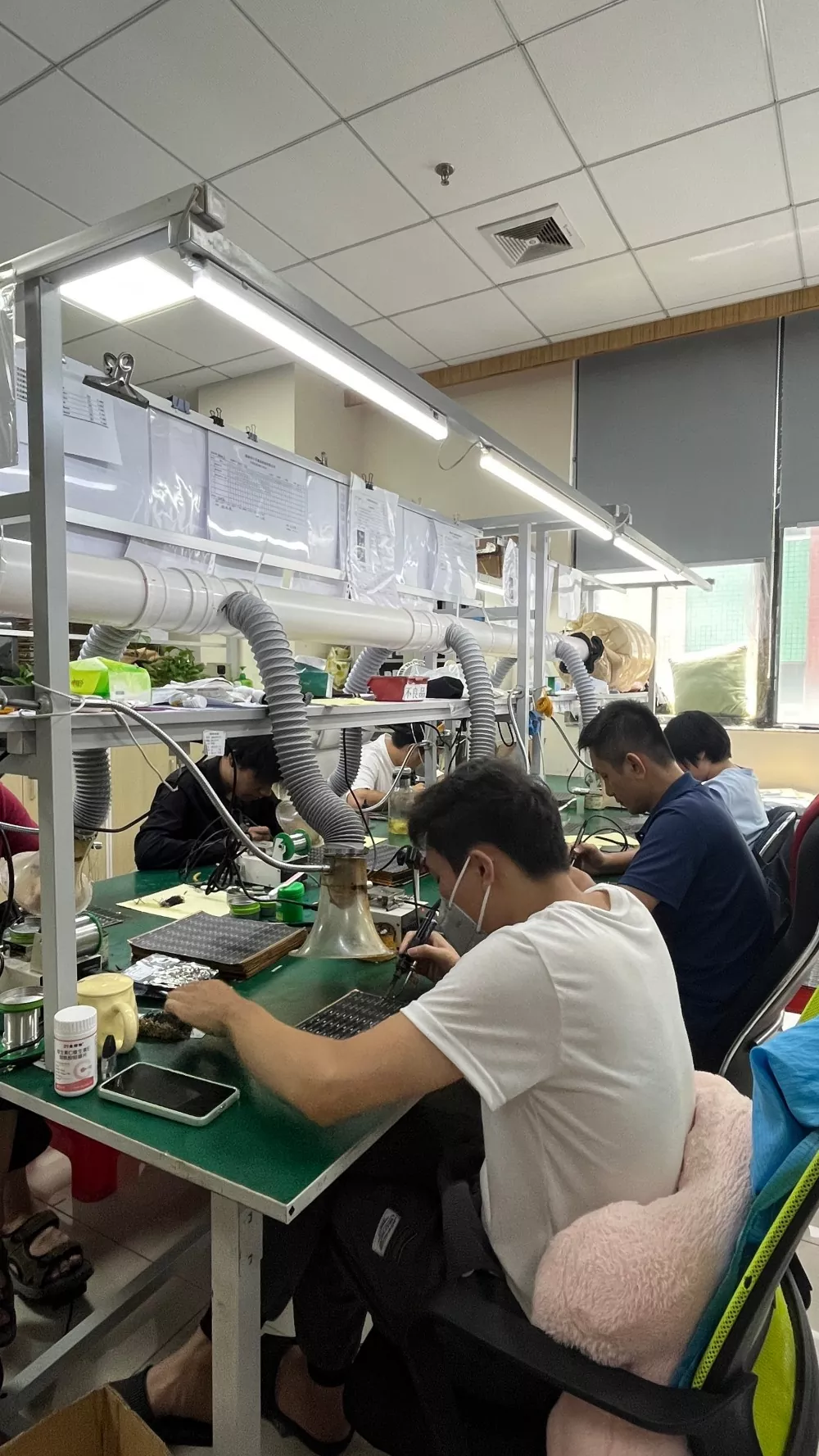

1. Fornecimento direto da fábrica de origem, sem margens de intermediários. A linha de produção interna lida com corte FPC, reforço, adesivo e inspeção elétrica completa. Preços competitivos para pedidos em grandes quantidades, suporte para fornecimento de estrutura de longo prazo, adequado para projetos de licitação de compras policiais.

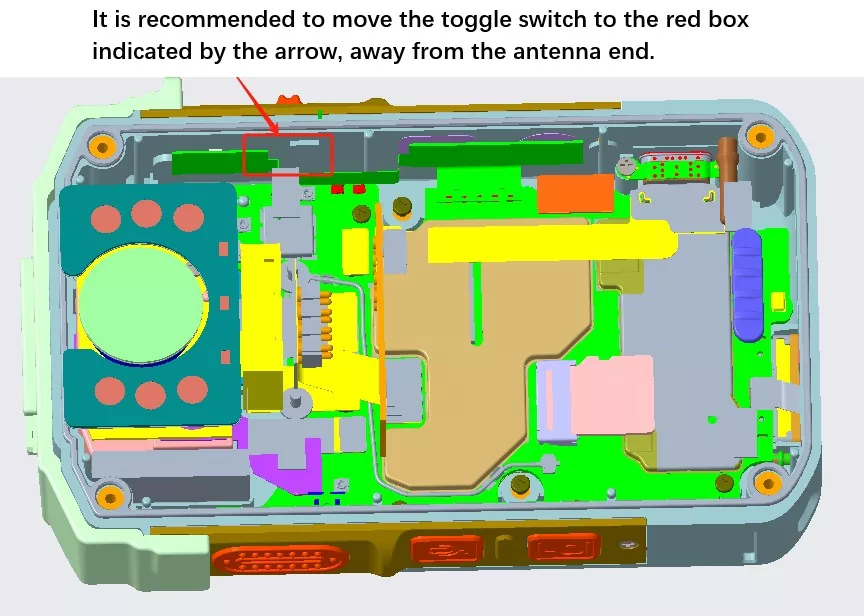

2. Especializados em equipamentos individuais para soldados, estamos profundamente envolvidos em pesquisa e desenvolvimento em estágio inicial e possuímos ampla experiência na produção em massa e implantação de várias câmeras usadas no corpo e terminais para um único soldado. Para novos projetos, podemos receber projetos 3D, fornecer soluções de layout de antena e restrições de folga, evitar falhas de projeto e reduzir custos de modificação de moldes.

3. A personalização flexível de OEM/ODM suporta corte FPC irregular, comprimento do alimentador, especificações do conector e ajuste fino da banda de frequência; entrega padrão da amostra dentro de 35 dias úteis.

4. Capacidades completas de suporte ao comércio exterior [Espaço reservado para imagem: Coleção de documentos de certificação (CE, FCC, RoHS, ISO)] A empresa detém direitos independentes de importação e exportação e possui conjuntos completos de qualificações. Podemos fornecer especificações técnicas e relatórios de teste em inglês, oferecer suporte aos termos comerciais FOB Shenzhen e nos conectar com fornecedores e compradores de soluções de segurança no exterior.

5. Suporte técnico pós-venda ponta a ponta: No caso de anomalias de sinal 4G/5G em todo o dispositivo, os engenheiros de RF ajudarão na identificação da causa raiz (antena, estrutura ou módulo) sem atribuir precipitadamente o problema a problemas de antena. A colaboração técnica contínua é fornecida durante os estágios de teste de amostra, produção piloto e produção em massa.

Perguntas frequentes

Q1: A antena 4G/5G da Body Worn Camera pode ser compartilhada com o módulo Wi-Fi?

R: Esta antena foi projetada para bandas celulares 4G LTE/5G Sub6G. Se a funcionalidade Wi-Fi for necessária, recomenda-se configurar uma antena Wi-Fi separada, pois compartilhar a mesma antena pode causar interferência e degradar o desempenho da comunicação celular.

Q2: A câmera usada no corpo tem uma cavidade interna irregular; a antena suporta corte personalizado para se ajustar a esses formatos?

R: Suporta corte personalizado. O cliente fornece desenhos 3D da caixa e avaliamos o espaço disponível para propor um projeto de forma, completar a prototipagem e realizar testes no mundo real para o ajuste completo do dispositivo.

Q3: Existem outras maneiras de proteger uma antena FPC além de usar adesivo?

R: Para a produção em massa de câmeras usadas no corpo com caixas compactas, a colagem adesiva industrial é o método principal. Os conectores ZIF ocupam um espaço significativo e raramente são usados; a fixação de parafusos sobre a área do condutor da antena é estritamente proibida, pois pode danificar a antena e causar falha no impacto.

P4: O sinal 4G/5G ruim em uma câmera usada no corpo é sempre devido a problemas de qualidade da antena?

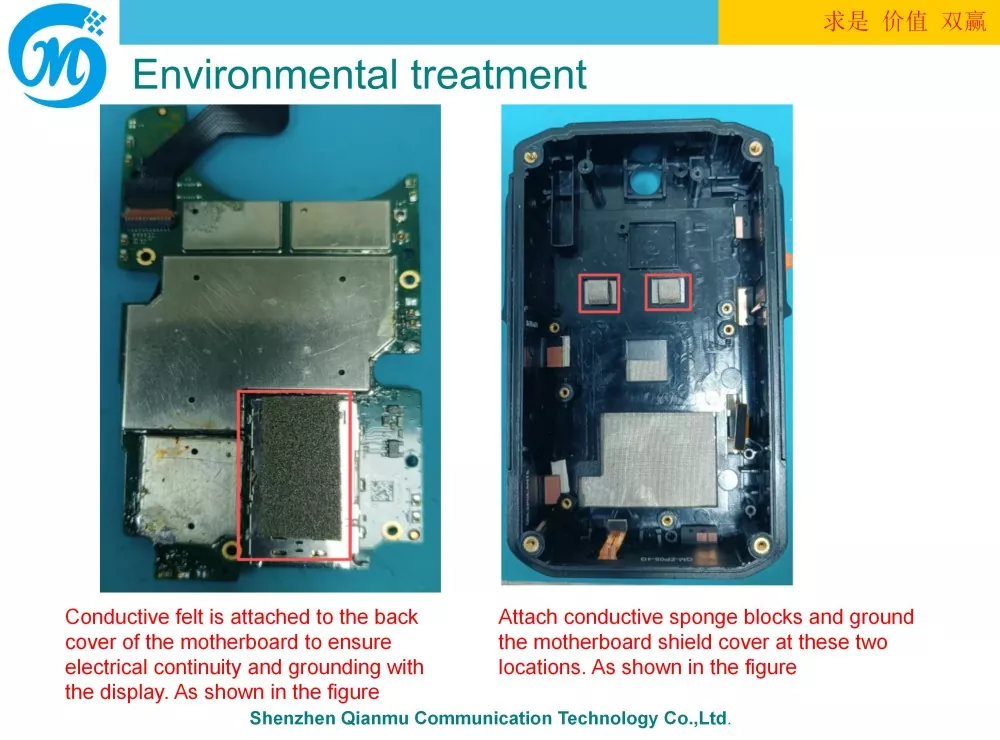

R: Não necessariamente. A maioria dos problemas de sinal resulta de folga insuficiente, antenas próximas a fontes de interferência metálica, conectores soltos ou falta de simulação do corpo humano. Os engenheiros podem reproduzir as condições operacionais para identificar com precisão a causa raiz do problema.

Q5: A auditoria de fábrica é suportada? Os documentos de qualificação podem ser fornecidos a terceiros?

R: As auditorias de fábrica no local são apoiadas mediante agendamento. Versões eletrônicas de relatórios de testes ISO, RoHS, CE, FCC e lotes estão disponíveis; para licitações de compras policiais, podem ser fornecidas cópias em papel carimbadas.

Informações da entidade corporativa

dedica-se à pesquisa, desenvolvimento e fabricação de antenas RF integradas há mais de uma década, especializando-se em antenas para câmeras usadas no corpo, dispositivos vestíveis e aplicações industriais IoT FPC. Integrando P&D, produção e vendas de comércio internacional, a empresa fornece soluções completas de antenas de RF — incluindo amostras, desenvolvimento personalizado e fornecimento em larga escala — para integradores de equipamentos de segurança, marcas de equipamentos de aplicação da lei e clientes ODM/OEM no exterior.

Endereço da empresa: Sala 425, 443, 4º andar, Edifício A, Parque Industrial de Alta Tecnologia Huafeng Zhigu Hangcheng, No. 3 Aviation Road, Comunidade Sanwei, Subdistrito de Hangcheng, Distrito de Bao'an, Cidade de Shenzhen, Província de Guangdong Telefone: 0755-21633653 E-mail: qianmu188@126.com Serviços de suporte: Teste de amostra grátis, avaliação de antena estrutural 3D para novos projetos, suporte técnico de RF, documentação completa de certificação de exportação/policiamento
