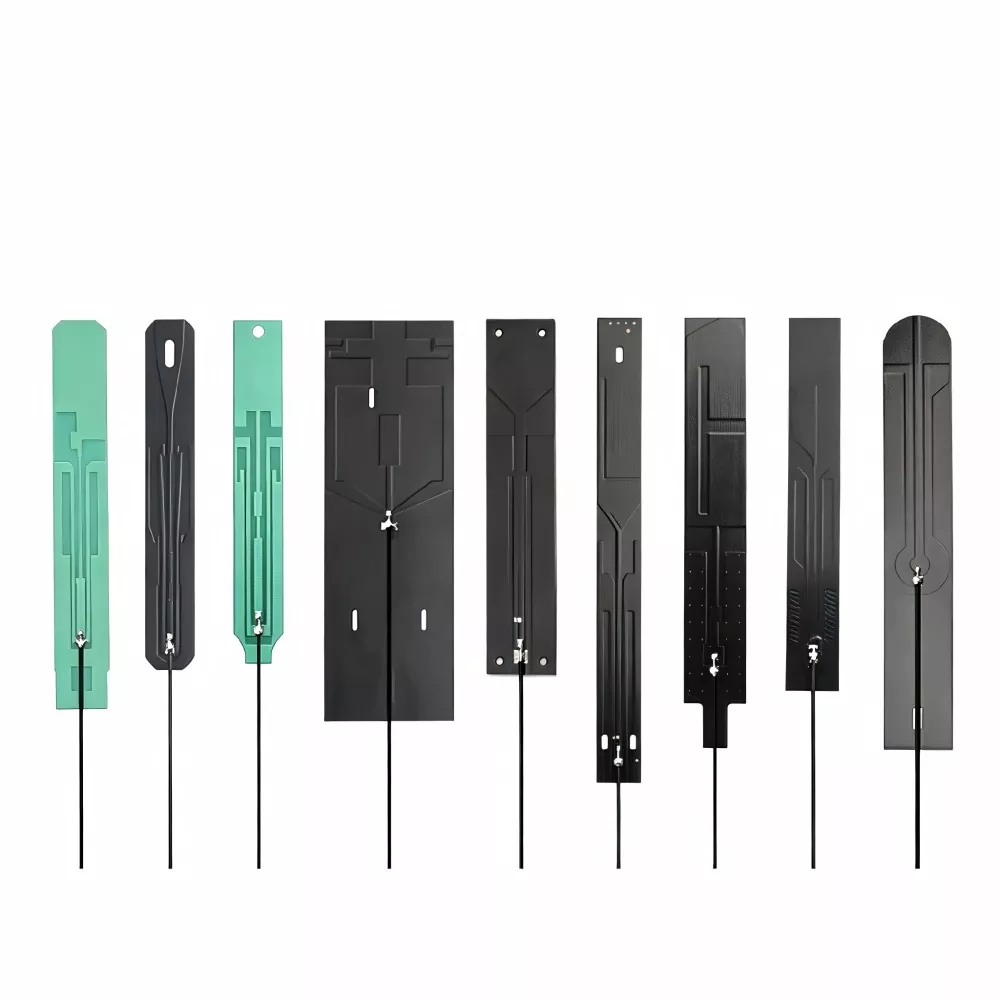

Antena PCB de alto desempenho para conectividade sem fio confiável

As antenas PCB integram o elemento radiante em uma placa de circuito impresso, tornando-as uma opção potencial para produtos eletrônicos com layouts de placa definidos e espaço limitado para componentes de antena separados. O projeto pode simplificar a integração de componentes, desde que o layout do circuito e os requisitos de RF sejam devidamente considerados.

Qianmufornece soluções de antena para aplicações sem fio incorporadas. A seleção de um projeto adequado requer consideração da frequência operacional, da área disponível da placa, do plano de aterramento, dos materiais do gabinete e do desempenho de RF alvo do dispositivo. Esses fatores são melhor avaliados durante o estágio de projeto de hardware para minimizar alterações evitáveis ​​de layout durante o desenvolvimento.

Considerações de design e integração

Uma antena PCB usa um padrão condutor incorporado na placa de circuito. Sua geometria e características elétricas dependem da frequência alvo, das dimensões disponíveis e da estrutura do circuito circundante.

Ao contrário de uma antena montada separadamente da placa principal, este design está intimamente ligado às decisões de layout da PCB. O elemento radiante, o ponto de alimentação, o plano de terra e os componentes próximos podem influenciar o desempenho final.

Ao avaliar uma antena para um novo projeto, considere o seguinte:

• Faixa de frequência:Defina a banda operacional e largura de banda necessárias de acordo com a aplicação sem fio.

• Disposição do tabuleiro:Reserve espaço adequado para o elemento da antena e sua área de folga recomendada.

• Plano terrestre:Avalie a estrutura de aterramento da placa e seu efeito na impedância e na radiação.

• Posicionamento dos componentes:Considere a proximidade de baterias, monitores, conectores, cabos e peças metálicas.

• Correspondência de impedância:Deixe espaço para componentes correspondentes e ajuste de RF durante o teste do protótipo.

• Compatibilidade do gabinete:Avalie os efeitos dos materiais da caixa, das posições de montagem e das estruturas internas.

A antena deve ser avaliada dentro da configuração pretendida do dispositivo, pois alterações na PCB ou no gabinete podem afetar o comportamento de RF.

Aplicações Típicas

Os designs de antenas incorporadas podem ser adequados para diferentes produtos sem fio quando os requisitos de frequência, o layout do circuito e as condições de instalação forem compatíveis.

IoT e dispositivos conectados

Nós sensores, equipamentos domésticos inteligentes e outros eletrônicos conectados podem usar antenas integradas na placa quando o PCB fornecer espaço suficiente e uma referência de aterramento adequada. A banda de comunicação e o invólucro final devem ser considerados durante a seleção.

Produtos Wi-Fi e Bluetooth

Periféricos sem fio e equipamentos eletrônicos compactos podem usar uma antena integrada para comunicação de curto alcance. O desempenho deve ser verificado em relação à banda de frequência necessária e aos alvos de RF do produto acabado.

Módulos sem fio e placas de controle

Módulos de comunicação e sistemas de controle eletrônico podem acomodar uma antena diretamente na placa de circuito. O design precisa corresponder ao layout do módulo, ao posicionamento dos componentes e ao ambiente operacional pretendido.

Eletrônica com restrição de espaço

Para dispositivos compactos, a área de antena disponível deve ser avaliada juntamente com baterias, monitores, conectores e outros componentes. Um gabinete pequeno não significa automaticamente que um design integrado fornecerá desempenho de RF suficiente.

Desempenho e validação de RF

O desempenho da antena depende da interação entre a geometria radiante, o plano de terra, a estrutura de alimentação, a correspondência de impedância e os materiais circundantes. Um projeto testado em uma placa de avaliação pode se comportar de maneira diferente após a instalação no produto acabado.

A validação do protótipo deve, portanto, utilizar um layout de PCB representativo e, sempre que possível, o invólucro pretendido. Dependendo da aplicação, os engenheiros podem avaliar VSWR, impedância, ganho, largura de banda e padrão de radiação em relação a critérios de aceitação predefinidos.

Os testes iniciais de RF podem ajudar a identificar restrições de layout antes que se tornem mais caras para corrigir durante a preparação da produção.

Informações para projetos personalizados

Fornecer requisitos técnicos claros ajuda a avaliar a viabilidade de um design personalizado e a identificar antecipadamente possíveis problemas de integração.

Para uma avaliação inicial, prepare as seguintes informações, quando disponíveis:

• Banda de frequência necessária e protocolo sem fio

• Dimensões da PCB e área de antena disponível

• Informações do plano terrestre e do ponto de alimentação

• Material do gabinete e posições de componentes próximos

• Parâmetros alvo de RF e requisitos de teste

• Quantidade de protótipo e volume de produção estimado

Se a placa de circuito ainda estiver em desenvolvimento, o posicionamento da antena deverá ser considerado antes da finalização do layout. Isso dá às equipes de hardware e RF a oportunidade de coordenar a área da antena, a estrutura do solo e os componentes circundantes.

Quando a PCB principal não puder acomodar a estrutura de antena necessária, pode valer a pena avaliar uma configuração alternativa. A escolha final deve refletir as restrições mecânicas do dispositivo, os alvos de RF e os requisitos de fabricação.
