Antena GPS com câmera corporal

O que é uma antena GPS Body Cam

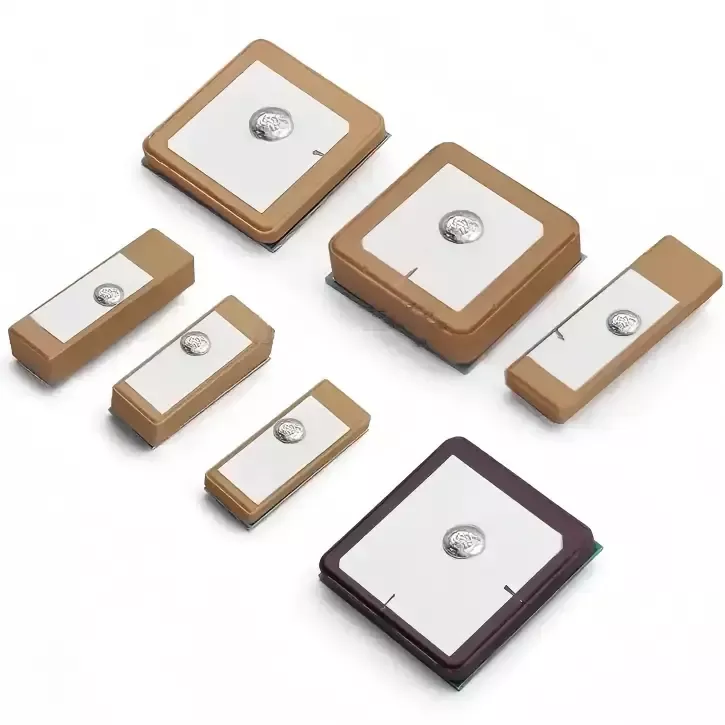

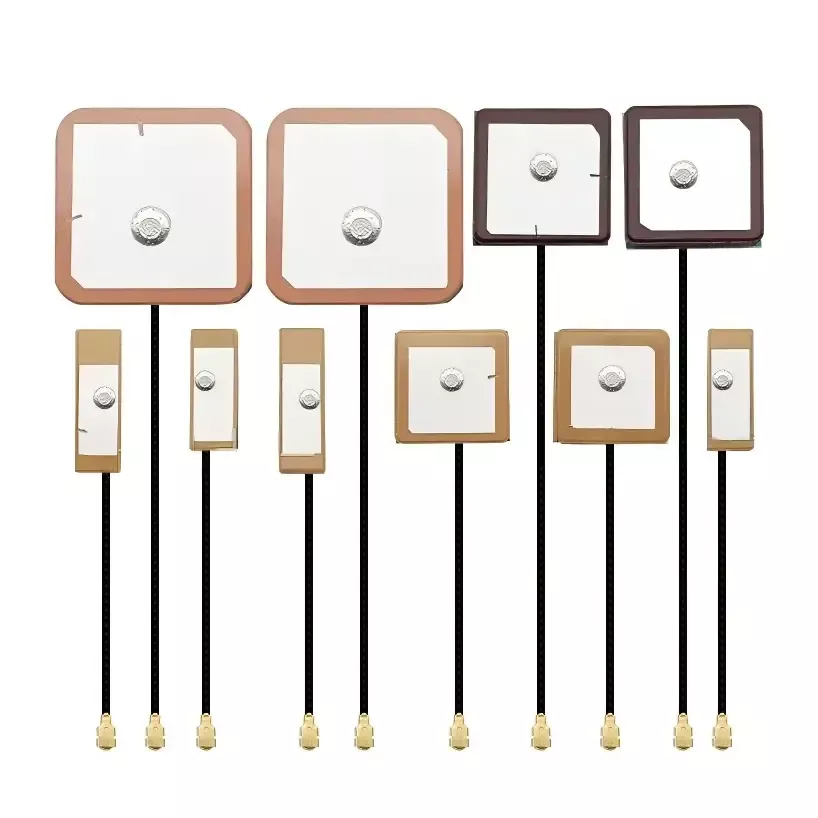

A antena GPS Body Cam é uma antena de cerâmica GNSS de nível industrial projetada especificamente para terminais de coleta de evidências de aplicação da lei de um único soldado. É compatível com vários sistemas de satélite, incluindo GPS, BeiDou, GLONASS e Galileo, e apresenta uma estrutura de polarização circular direita (RHCP) para se adaptar às características de polarização dos sinais globais de navegação por satélite.

Com um design robusto de antena de cerâmica, oferece excelente diretividade e forte adaptabilidade ambiental. Mesmo sob condições desafiadoras, como obstruções junto ao corpo, blindagem metálica de equipamentos, bloqueios de edifícios urbanos ou operações móveis de alta velocidade, ele fornece dados de posicionamento estáveis. Isto garante marcas d'água de geolocalização precisas e rastreáveis ​​para gravações audiovisuais de aplicação da lei, permitindo o estabelecimento de uma cadeia probatória completa e compatível.

Princípio de funcionamento

A antena GPS Body Cam opera com base em princípios profissionais de recepção de RF de navegação por satélite. Todo o fluxo de trabalho foi verificado através de testes em câmara anecóica de laboratório e testes de campo ao ar livre no mundo real, garantindo uma lógica operacional clara e desempenho estável. Consiste principalmente em três componentes principais:

1. Aquisição de sinal de satélite: O produto apresenta um chip dielétrico de cerâmica de alto dielétrico que captura com eficiência sinais de navegação por satélite de banda L1 no ar. Com um design dedicado de polarização circular direita, ele mitiga efetivamente a atenuação do sinal causada pela rotação do dispositivo ou obstrução do corpo humano, resolvendo problemas comuns, como má recepção de sinal e falha na aquisição de satélite em áreas urbanas com edifícios densos ou regiões montanhosas e remotas onde os reflexos de múltiplos caminhos são predominantes.

2. Filtragem de sinal e anti-interferência: A antena possui um circuito integrado de correspondência de impedância de precisão que filtra automaticamente a interferência de ruído gerada pelo módulo 4G/5G, módulo Wi-Fi e fonte de alimentação da bateria dentro da câmera corporal. Ele isola sinais de satélite GNSS puros, eliminando efetivamente anomalias de posicionamento, pontos de salto e interrupções de trajetória causadas por diafonia de RF interna.

3. Análise e saída de dados: O sinal de satélite estável filtrado e otimizado é transmitido para o chip de posicionamento da placa principal do dispositivo, que em tempo real analisa dados precisos de latitude e longitude, velocidade, tempo e altitude. Essas informações são sincronizadas simultaneamente como marcas d'água de geolocalização para arquivos de vídeo e áudio gravados durante operações de aplicação da lei, permitindo rastreamento completo, rastreabilidade e reprodução de trajetórias de aplicação da lei.

Guia de instalação e uso

1. Seleção do local de instalação

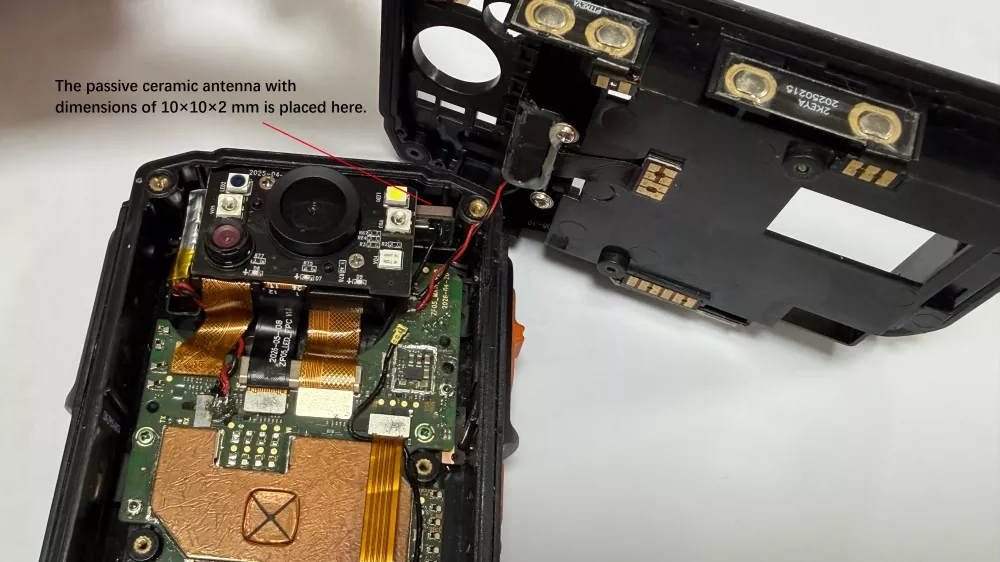

A área do núcleo de radiação da antena de cerâmica não deve ser diretamente coberta ou obstruída por invólucros metálicos, células de bateria ou suportes metálicos. Recomenda-se instalar o dispositivo em uma área não metálica acima do interior da câmera corporal, mantendo uma distância segura de pelo menos 15 mm das antenas 4G/5G e Wi-Fi para evitar interferência co-canal e garantir a recepção desobstruída do sinal de satélite.

2. Especificações de Soldagem e Fixação

Para antenas cerâmicas do tipo pino, certifique-se de que as juntas de solda estejam completas, sem solda a frio, solda perdida ou solda desconectada. Para produtos SMT montados em superfície, siga rigorosamente os padrões de processo de montagem da fábrica para obter um alinhamento plano e seguro na superfície do PCB. Durante a montagem, evite aplicar força excessiva no chip cerâmico para evitar microfissuras internas e eliminar possíveis falhas de sinal ocultas posteriormente.

3. Operação de proteção anti-interferência

Após a instalação da antena, use fita isolante para isolar a antena do módulo de alimentação e da área de alta potência da placa-mãe para reduzir a interferência elétrica. Direcione os cabos da antena de forma que não fiquem paralelos às linhas de energia por longas distâncias, evitando assim flutuações de sinal e posicionamento instável na fonte.

4. Padrões completos de depuração e verificação de máquinas

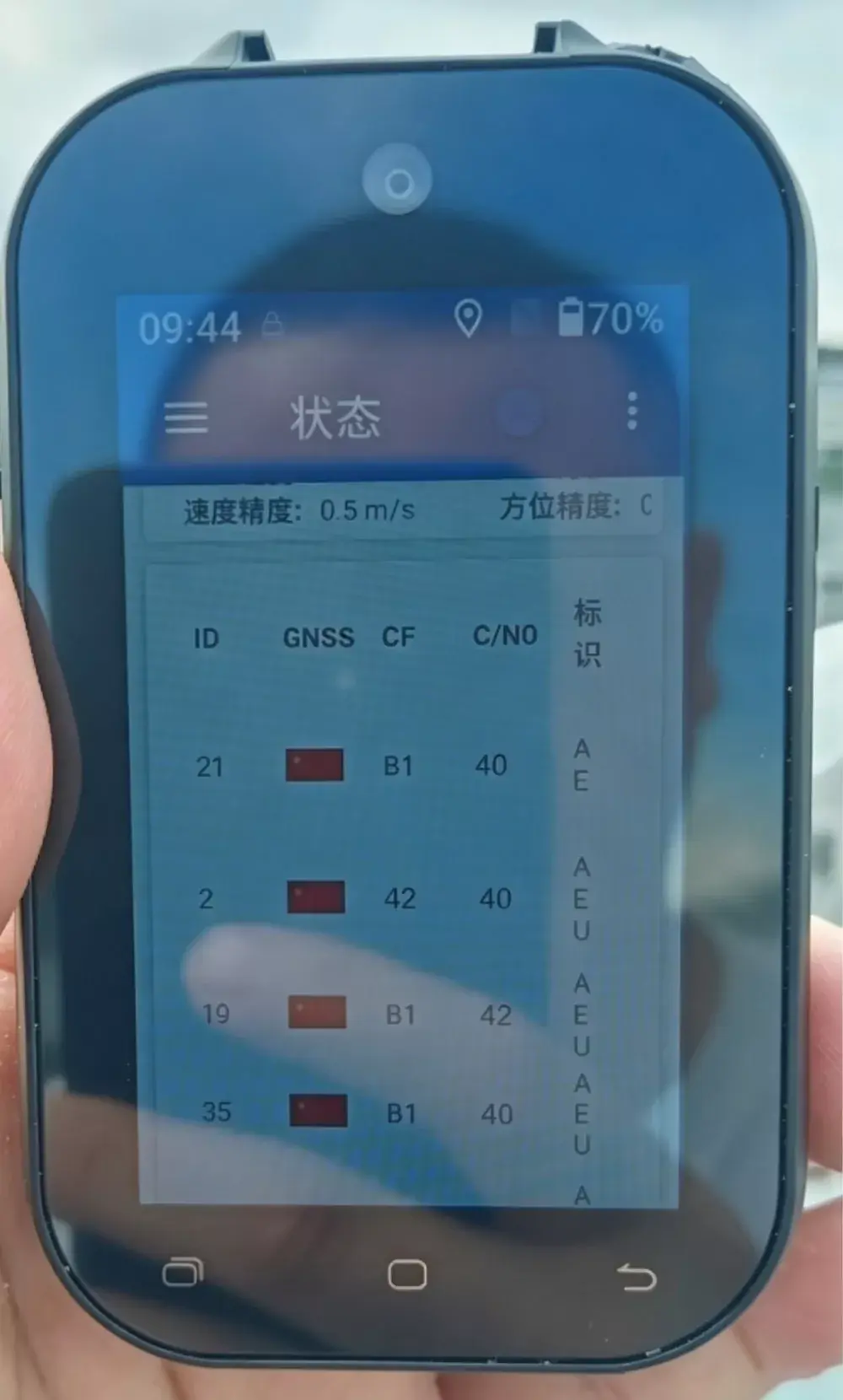

Após a conclusão da montagem do dispositivo, devem ser realizados testes externos de aquisição de estrelas no mundo real; testes internos de placa única por si só são insuficientes. Os principais parâmetros a serem verificados incluem o número de satélites adquiridos durante partidas a frio e a quente, precisão de posicionamento e continuidade da trajetória, garantindo que o desempenho da antena atenda às especificações após a montagem final e evitando problemas de qualidade do lote.

Como escolher uma antena GPS qualificada

Muitos funcionários de aquisição e desenvolvimento de equipamentos não têm experiência em RF, o que muitas vezes os leva a comprar antenas de nível civil a preços baixos. Isso resulta em desempenho de produto abaixo do padrão, falha na aceitação de projetos e falhas pós-venda em grande escala. Com base em anos de experiência no setor, resumimos quatro critérios principais para a seleção de antenas para equipamentos de fiscalização industrial:

1. Priorizar materiais especializados de nível industrial: eliminar firmemente o uso de matérias-primas cerâmicas civis comuns e deve selecionar substratos cerâmicos de nível industrial com ampla tolerância à temperatura e propriedades anti-interferência adequadas para condições operacionais complexas, garantindo desempenho estável a longo prazo em ambientes externos extremos.

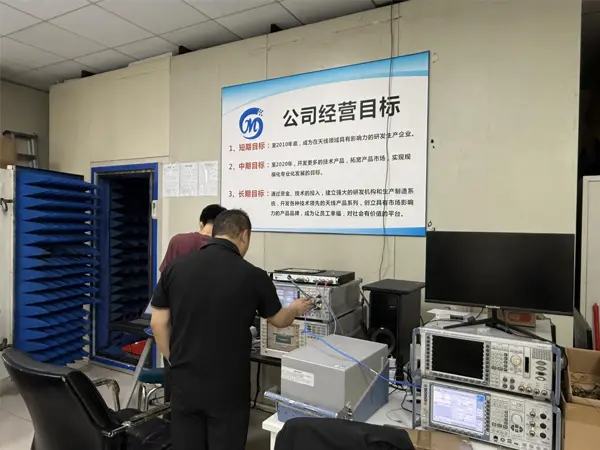

2. Concentre-se nos dados de teste reais, rejeite os parâmetros teóricos: a maioria dos fabricantes no mercado fornece apenas especificações teóricas sem suporte de testes no mundo real. Fabricantes originais respeitáveis ​​podem oferecer relatórios de testes em câmara escura, vídeos de testes de campo externos e dados de testes de envelhecimento em altas e baixas temperaturas – parâmetros que são genuínos e verificáveis.

3. Selecione produtos especializados otimizados para equipamentos de aplicação da lei: As antenas de navegação padrão não são otimizadas para a coexistência de múltiplas antenas, blindagem metálica ou obstrução do corpo humano em dispositivos de aplicação da lei, tornando-as inadequadas para condições operacionais de dispositivos com um único soldado. É essencial escolher antenas personalizadas especificamente para terminais de aplicação da lei para resolver o problema central da interferência interna de RF.

4. Priorize a colaboração direta com as fábricas de origem: Escolha fabricantes chineses com capacidades integradas em P&D, modificação de amostras, produção em massa e serviço pós-venda. Isto permite uma personalização rápida, um fornecimento estável, um suporte pós-venda imediato e evita problemas como aumentos de preços por parte de intermediários e lacunas de comunicação na coordenação técnica.

Perguntas frequentes

Q1: Esta antena de cerâmica pode ser compatível com todas as marcas de câmeras usadas no corpo?

Compatível com a grande maioria das câmeras de aplicação da lei 4G/5G disponíveis comercialmente no corpo, terminais de coleta de evidências à prova de explosão e câmeras corporais de inspeção externa, ao mesmo tempo que oferece suporte a configurações personalizadas não padrão adaptadas precisamente à estrutura, interfaces e dimensões do dispositivo.

Q2: De que forma específica uma antena de cerâmica supera uma antena FPC?

As principais melhorias incluem aquisição de satélite mais rápida, erro de posicionamento reduzido, rastreamento ininterrupto e desempenho anti-interferência, anti-vibração e resistência à temperatura significativamente aprimorado - variando de frio extremo a calor elevado. Essas atualizações resolvem completamente as falhas de posicionamento sob condições externas complexas e reduzem substancialmente as taxas de serviço pós-venda dos equipamentos.

Q3: Você oferece suporte para personalização, amostragem e pequenos pedidos de teste?

Apoiar! Como fabricante direto, oferecemos prototipagem, pedidos experimentais de pequenos lotes e serviços de produção em massa em grande escala, totalmente personalizáveis ​​de acordo com os desenhos do cliente e requisitos de desempenho.

Q4: O produto pode ser usado para exportação para o exterior? Todas as certificações necessárias estão completas?

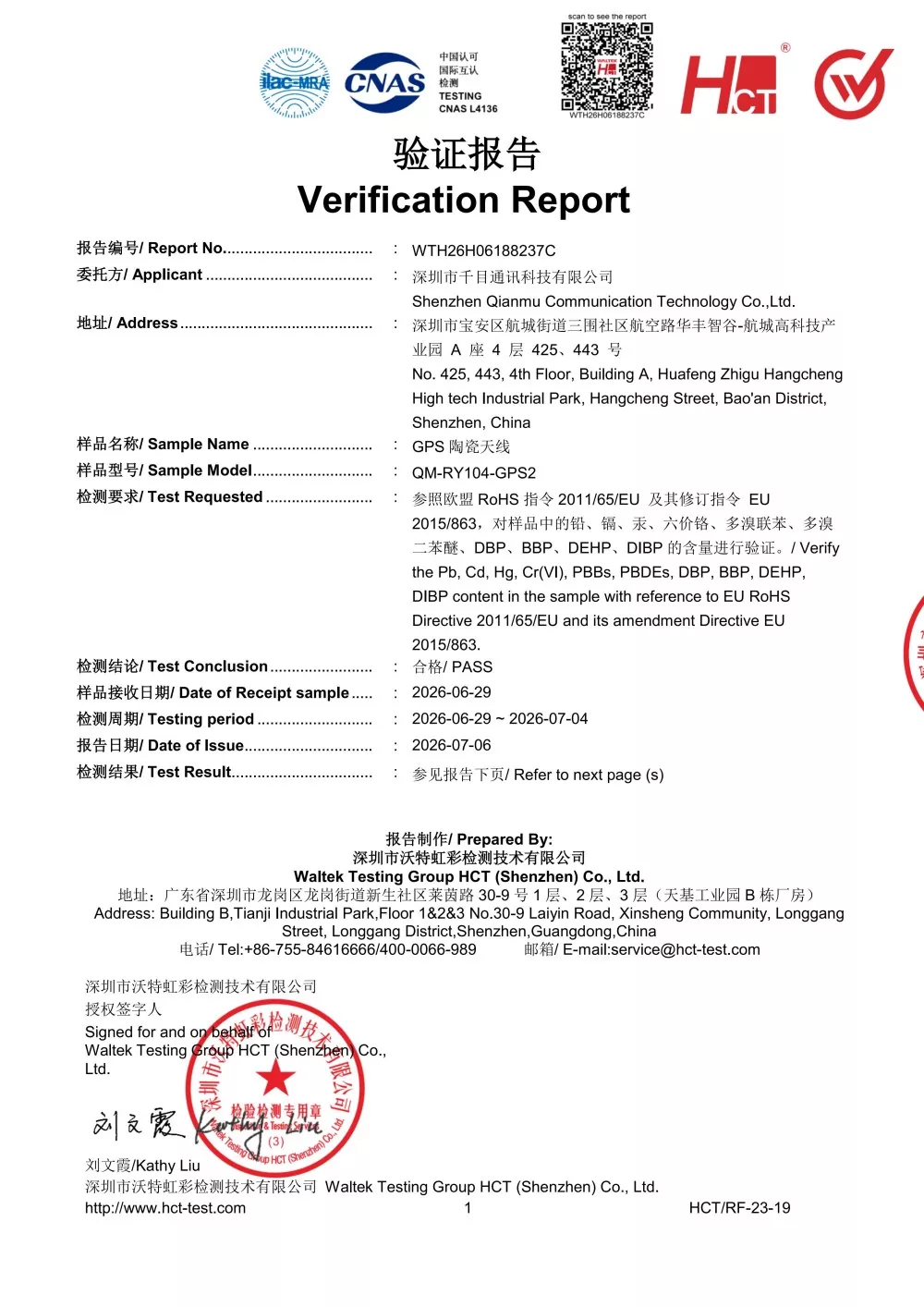

Todos os produtos vêm com certificações de exportação completas, incluindo CE, FCC e RoHS, atendendo aos padrões globais e permitindo uma exportação sem preocupações para a Europa, as Américas, o Sudeste Asiático, o Oriente Médio e todas as outras regiões.

Q5: O desempenho do produto é estável sob condições extremas de alta e baixa temperatura?

O produto apresenta um design de nível industrial para amplas temperaturas, tendo sido submetido a rigorosos testes de envelhecimento cíclico em altas e baixas temperaturas, com degradação mínima de desempenho em ambientes que variam de -40°C a +75°C, tornando-o totalmente adequado para ambientes externos, mineração, frio extremo e condições de alta temperatura 24 horas por dia.
