Por que uma antena de fone de ouvido flexível é essencial para dispositivos de áudio sem fio de última geração

À medida que os fones de ouvido sem fio se tornam menores, mais inteligentes e mais ricos em recursos, o design da antena desempenha um papel cada vez mais importante na manutenção de uma comunicação sem fio confiável.Qianmudesenvolve oAntena de fone de ouvido flexívelpara fones de ouvido TWS, fones de ouvido sem fio, dispositivos de condução óssea e outros produtos de áudio Bluetooth compactos, fornecendo soluções de RF flexíveis, ultrafinas e personalizáveis ​​para aplicações com espaço limitado.

Uma antena confiável é essencial para uma comunicação Bluetooth estável, especialmente quando fones de ouvido sem fio precisam operar em espaços internos extremamente compactos e irregulares. UMAntena de fone de ouvido flexívelusa um substrato PI ou LCP flexível com um padrão de radiação condutora de precisão, permitindo que a antena se adapte a superfícies curvas enquanto mantém um desempenho de RF confiável.

Índice

• Por que o design da antena é tão importante nos fones de ouvido modernos?
• O que é uma antena flexível para fone de ouvido?
• Como funciona uma antena flexível para fone de ouvido?
• Quais são as principais vantagens de uma antena flexível para fones de ouvido?
• Onde podem ser usadas antenas flexíveis para fones de ouvido?
• Quais especificações técnicas os compradores devem considerar?
• Como isso se compara às antenas tradicionais?
• Como os fabricantes devem escolher a antena certa?
• Por que a fabricação e os testes de RF são importantes?
• Perguntas frequentes
• Conclusão

Por que o design da antena é tão importante nos fones de ouvido modernos?

Os fones de ouvido sem fio dependem de comunicação por radiofrequência para trocar áudio e controlar dados com smartphones, tablets, computadores e outros dispositivos habilitados para Bluetooth. Embora uma antena ocupe apenas uma pequena quantidade de espaço físico, seu design pode ter uma grande influência no desempenho sem fio.

O ambiente interno dos fones de ouvido TWS modernos é particularmente desafiador. Baterias, alto-falantes, microfones, componentes de carregamento, processadores, estruturas de blindagem e componentes mecânicos competem por espaço limitado. Ao mesmo tempo, a antena opera perto do corpo humano, o que pode afetar a propagação de RF e as características do sinal.

As soluções de antenas tradicionais podem exigir espaço dedicado na PCB ou uma área de instalação relativamente grande. Uma antena flexível dá aos engenheiros maior liberdade para posicionar o elemento de radiação ao longo de superfícies internas curvas, compartimentos de bateria, hastes ou outras áreas disponíveis.

Para os fabricantes que desenvolvem produtos Bluetooth compactos, a seleção da antena deve, portanto, ser considerada durante os estágios iniciais do projeto mecânico e de RF, em vez de ser tratada como um componente de montagem final.

O que é uma antena flexível para fone de ouvido?

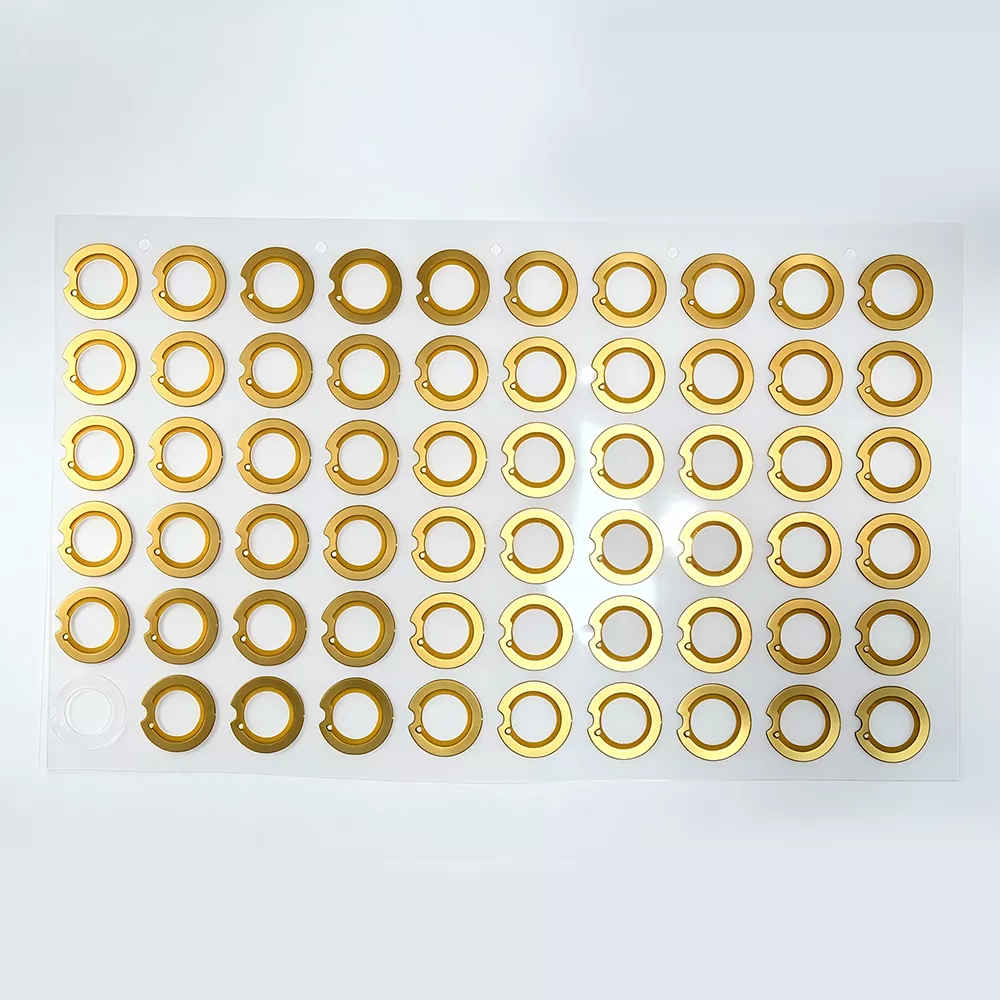

A Antena de fone de ouvido flexívelé uma antena RF em miniatura projetada para dispositivos de áudio sem fio compactos. Geralmente usa um substrato flexível de PI ou LCP com um padrão de radiação condutiva formado por processos de fabricação e gravação de precisão.

Ao contrário das antenas PCB rígidas, a estrutura flexível pode dobrar e se adaptar a superfícies curvas ou irregulares. Isto o torna especialmente adequado para produtos onde a cavidade da antena disponível é estreita, curva ou difícil de acomodar com componentes rígidos convencionais.

Antenas de fone de ouvido flexíveis são comumente projetadas para a banda Bluetooth ISM de 2,4 GHz e podem oferecer suporte a aplicativos Bluetooth modernos. Dependendo do projeto, os fabricantes podem personalizar as dimensões da antena, o substrato, o comprimento do cabo, a configuração do terminal e o método de instalação para corresponder à arquitetura do produto.

Essa flexibilidade de design torna as antenas baseadas em FPC particularmente atraentes para fones de ouvido TWS, fones de ouvido sem fio, fones de ouvido de condução óssea, dispositivos com fita para o pescoço e outros produtos sem fio compactos.

Como funciona uma antena flexível para fone de ouvido?

O princípio de operação de uma antena de fone de ouvido flexível é baseado na conversão de sinais elétricos de RF em ondas eletromagnéticas e no recebimento de energia eletromagnética do ambiente circundante.

1. O chipset Bluetooth gera um sinal elétrico de alta frequência.
2. O sinal RF percorre o caminho de transmissão em direção à antena.
3. O padrão de radiação condutiva converte o sinal elétrico em energia eletromagnética.
4. A antena irradia o sinal para o ambiente circundante.
5. Durante a recepção, a antena capta sinais eletromagnéticos transmitidos pelo dispositivo Bluetooth emparelhado.
6. A energia de RF recebida é convertida em um sinal elétrico e transferida para o módulo de comunicação Bluetooth.

Como os fones de ouvido são usados ​​próximos ao corpo humano, a correspondência, o aterramento e o posicionamento da antena são particularmente importantes. O corpo humano, a bateria, os componentes metálicos e os materiais da caixa podem influenciar a impedância e as características de radiação da antena.

O ajuste adequado de RF é, portanto, essencial. Uma antena bem projetada deve ser avaliada dentro do invólucro real do produto, em vez de testada apenas como um componente isolado. Isso ajuda os engenheiros a identificar efeitos de desafinação e otimizar o desempenho sem fio final.

Quais são as principais vantagens de uma antena flexível para fones de ouvido?

Construção ultrafina

O espaço é um dos maiores desafios no desenvolvimento de fones de ouvido TWS. A construção flexível da antena FPC permite que os fabricantes integrem um componente de RF em espaços estreitos sem ocupar volume mecânico excessivo.

Dependendo da configuração, a espessura da antena flexível pode estar disponível em aproximadamente 0,12–0,30 mm, com opções comuns incluindo 0,15 mm, 0,20 mm e 0,25 mm. Isso ajuda os designers de produtos a otimizar o valioso espaço interno.

Excelente flexibilidade

O substrato flexível permite que a antena siga superfícies internas curvas e irregulares. Isto é especialmente útil quando uma antena rígida convencional não cabe na estrutura disponível.

Para produtos expostos a flexões repetidas ou movimentos mecânicos, a durabilidade da flexão é outra consideração importante. A seleção adequada do substrato e o design do adesivo podem melhorar a confiabilidade mecânica durante o uso a longo prazo.

Desempenho estável de RF Bluetooth

O desempenho da antena depende de mais coisas do que do próprio elemento de radiação. O projeto do ponto de alimentação, o aterramento, a correspondência de impedância, a posição de instalação e os componentes próximos podem afetar as características de RF.

Por esse motivo, um fornecedor profissional de antenas deve ser capaz de fornecer suporte ao projeto de RF e recomendações de ajuste, em vez de simplesmente fornecer uma antena padrão.

Fácil montagem

Antenas flexíveis podem ser fornecidas com adesivo resistente ao calor, permitindo que sejam fixadas diretamente na superfície interna pretendida. Isto pode reduzir a necessidade de estruturas de fixação mecânica adicionais e simplificar a montagem.

Alta capacidade de personalização

Diferentes caixas de fone de ouvido requerem diferentes geometrias de antena. Uma solução personalizada pode acomodar variações em:

• Contorno e dimensões da antena
• Frequência operacional
• Comprimento do chumbo
• Conector e tipo de terminal
• Substrato PI ou LCP
• Local de instalação
• Raio de curvatura
• Estrutura de alojamento do produto

Onde podem ser usadas antenas flexíveis para fones de ouvido?

Embora a tecnologia esteja fortemente associada aos fones de ouvido TWS, as antenas flexíveis podem suportar uma gama muito mais ampla de produtos compactos de áudio sem fio.

Quais especificações técnicas os compradores devem considerar?

Ao adquirir uma antena flexível de um fabricante ou fornecedor chinês, os compradores devem avaliar as especificações elétricas e mecânicas. Uma antena que caiba no espaço disponível ainda pode exigir ajuste de RF após ser instalada dentro do produto acabado.

Estes valores devem ser tratados como especificações de referência. O desempenho final depende do projeto da antena, do layout da PCB, da estrutura de aterramento, do material da caixa, da posição de instalação e da arquitetura geral de RF.

Como isso se compara às antenas tradicionais?

Os fabricantes geralmente têm várias tecnologias de antena a considerar, incluindo antenas de mola, antenas PCB rígidas e antenas FPC flexíveis. A opção mais adequada depende da arquitetura do produto, do espaço disponível, da meta de custo, dos requisitos de RF e do volume de produção esperado.

Para fones de ouvido com estruturas irregulares ou espaço interno extremamente limitado, a construção flexível do FPC pode fornecer uma vantagem significativa de integração mecânica. Ele permite que os projetistas de antenas trabalhem em torno dos componentes existentes, em vez de exigir que toda a estrutura do produto acomode uma antena rígida.

Como os fabricantes devem escolher a antena certa?

A seleção de uma antena de fone de ouvido deve começar com o produto acabado, e não com um catálogo genérico de antenas. Os fatores a seguir podem ajudar os fabricantes a tomar uma decisão mais confiável.

1. Meça o espaço disponível.Fornece informações precisas sobre comprimento, largura, altura, curvas e componentes circundantes da cavidade da antena.
2. Defina os requisitos de RF.Confirme a faixa de frequência do Bluetooth, a distância de comunicação esperada, os requisitos de impedância e a localização da antena.
3. Considere os materiais da habitação.Plástico, metal, baterias, componentes de blindagem e outras estruturas condutoras podem influenciar o desempenho de RF.
4. Avalie os requisitos mecânicos.Produtos expostos a vibrações, movimentos ou dobras repetidas exigem flexibilidade e desempenho de fixação adequados.
5. Solicite amostras de protótipos.Testar a antena dentro do gabinete real fornece resultados mais significativos do que avaliar a antena de forma independente.
6. Revise as capacidades de fabricação.Para projetos de produção em massa, avalie a consistência da qualidade, testes de RF, personalização, documentação e capacidade de entrega.

Fornecer desenhos precisos de produtos 2D ou 3D durante o estágio de desenvolvimento permite que o fabricante da antena otimize o projeto com mais eficiência. A validação do protótipo pode então ajudar a reduzir o risco de descobrir problemas de RF após o início das ferramentas e da produção em massa.

Por que a fabricação e os testes de RF são importantes?

O desempenho da antena depende muito da consistência de fabricação. Pequenas variações nas dimensões, padrões condutores, posicionamento do conector, colocação do adesivo ou características do substrato podem afetar o resultado final de RF.

Portanto, um fabricante experiente de antenas deve fornecer mais do que um componente físico. Engenharia de RF, desenvolvimento de amostras, correspondência de impedância, ajuste, inspeção de produção e documentação técnica podem contribuir para um processo de desenvolvimento de produto mais previsível.

Os testes profissionais de RF podem incluir verificação de desempenho em uma câmara anecóica, testes ambientais, ciclos de temperatura, testes de flexão mecânica e outros procedimentos de controle de qualidade de acordo com os requisitos da aplicação.

Para compras internacionais, a documentação e a garantia de qualidade também são importantes. Dependendo do projeto, os compradores podem precisar de documentação de conformidade de materiais, relatórios de inspeção, informações de embalagem, documentos comerciais e outros suportes relacionados à exportação.

Perguntas frequentes

Q1: O que é uma antena flexível para fone de ouvido?

Uma antena de fone de ouvido flexível é uma antena RF fina e dobrável projetada para produtos de áudio sem fio compactos, como fones de ouvido TWS, fones de ouvido Bluetooth, fones de ouvido de condução óssea e fones de ouvido sem fio. Seu substrato flexível permite que ele se adapte a superfícies internas curvas.

Q2: Uma antena de fone de ouvido flexível pode suportar Bluetooth 5.3?

Sim. Uma antena de 2,4 GHz projetada adequadamente pode ser usada com aplicativos Bluetooth 5.3 quando o layout de RF, a correspondência de impedância, o aterramento e as condições de instalação forem implementados corretamente.

Q3: As dimensões da antena podem ser personalizadas?

Sim. Antenas flexíveis podem ser customizadas de acordo com o espaço interno e estrutura mecânica do produto. Parâmetros como comprimento, largura, forma, espessura, comprimento do cabo, configuração do conector e método de instalação podem ser ajustados de acordo com os requisitos do projeto.

Q4: Quais materiais de substrato estão comumente disponíveis?

PI e LCP são materiais de substrato de antena flexível comumente usados. O material apropriado depende das características de RF exigidas, flexibilidade mecânica, condições de temperatura, requisitos de confiabilidade e custo de produção alvo.

Q5: Uma antena flexível pode usar adesivo?

Sim. O suporte adesivo pode simplificar a instalação, permitindo que a antena seja fixada diretamente na superfície interna pretendida. O tipo de adesivo deve ser selecionado de acordo com a temperatura operacional, material do invólucro, processo de montagem e condições de serviço esperadas.

Q6: Quais informações os compradores devem fornecer ao solicitar uma antena personalizada?

O ideal é que os compradores forneçam desenhos do produto, espaço de antena disponível, informações de layout de PCB, banda de frequência alvo, requisitos de conector, material de invólucro, posição de instalação, requisitos mecânicos e ambiente de aplicação esperado. Esta informação ajuda o fabricante a desenvolver uma solução de antena mais adequada.

Q7: Por que o desempenho da antena deve ser testado dentro do produto final?

A antena não funciona de forma independente. Baterias, PCBs, componentes metálicos, invólucros de plástico, estruturas de aterramento e o corpo humano podem influenciar o desempenho de RF. Testar a antena dentro do gabinete final fornece, portanto, uma avaliação mais realista da estabilidade da conexão e do desempenho geral da rede sem fio.

Conclusão

A crescente demanda por produtos de áudio sem fio menores e mais inteligentes está criando desafios cada vez mais complexos de integração de antenas. UMAntena de fone de ouvido flexíveloferece uma solução eficaz combinando dimensões compactas, flexibilidade mecânica, geometria personalizável e desempenho confiável de RF Bluetooth. Para fones de ouvido TWS, fones de ouvido de condução óssea, dispositivos com fita para o pescoço e outros produtos sem fio compactos, a tecnologia de antena flexível pode fornecer maior liberdade de design e, ao mesmo tempo, ajudar os fabricantes a superar estruturas internas lotadas.

Para empresas que buscam uma solução de antena personalizada, a parceria com um fabricante experiente pode simplificar o desenvolvimento de protótipos, ajuste de RF, testes e produção em massa. Se você estiver desenvolvendo um novo fone de ouvido sem fio, fone de ouvido TWS ou produto de áudio Bluetooth e precisar de uma antena que corresponda aos seus requisitos mecânicos e de RF específicos,Contate-nospara discutir seus desenhos, especificações técnicas, requisitos de personalização, amostras e planos de produção com a equipe de engenharia de antenas Qianmu.
