Antena de montagem no teto

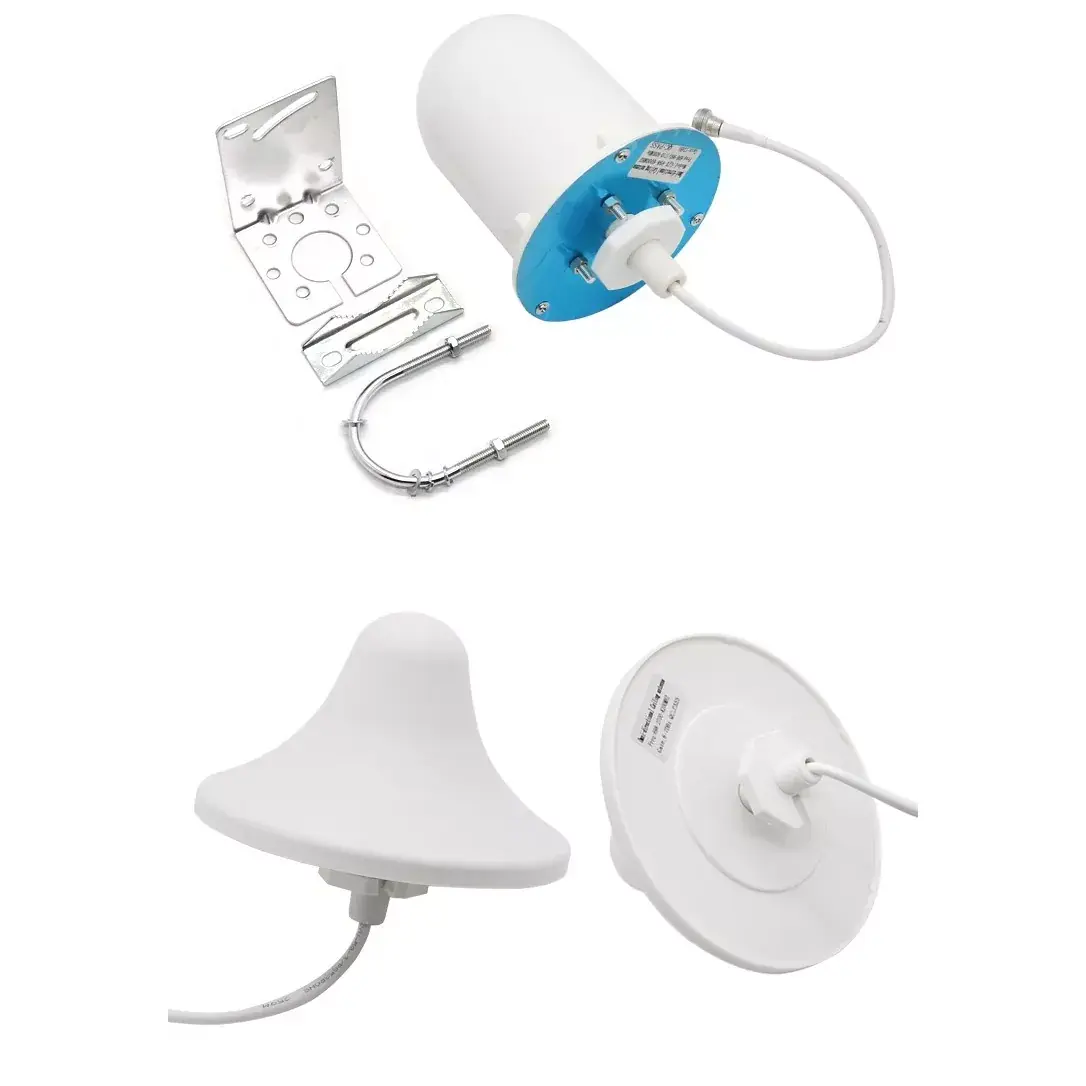

As antenas de montagem no teto são antenas de radiofrequência omnidirecionais montadas no teto interno. A antena montada no teto desenvolvida pela própria Qianmu Communication apresenta um design de teto circular integrado, com osciladores de cobre puro de precisão e placas traseiras refletoras altamente isoladas no interior, e é uma antena de comunicação de banda larga passiva. O produto pode ser embutido diretamente no teto para obter radiação de sinal uniforme de 360°, levando em consideração a estética da instalação e a capacidade de cobertura total, e é amplamente compatível com WiFi interno, Bluetooth, amplificação de sinal 4G e sistemas de rede para toda a casa. A antena de comunicação Qianmu montada no teto, com um oscilador de cobre puro + processo de invólucro ABS retardador de chamas, é perfeitamente compatível com vários projetos de redes internas comerciais, como hotéis, prédios de escritórios, shopping centers, fábricas, etc.

Princípio de funcionamento

A antena montada no teto para comunicação de mil malhas alcança transmissão e recepção de sinal estáveis ​​através do mecanismo duplo de radiação do oscilador de alimentação coaxial e agregação de reflexão inferior. A estrutura interna é dividida em quatro camadas: conector de alimentação, oscilador de radiação, refletor de isolamento e caixa protetora. Cada parâmetro de desempenho é medido na câmara anecóica, nenhum parâmetro falso é marcado:

1. Princípio de ressonância do oscilador de banda larga: usando osciladores de cobre omnidirecionais anulares, cobrindo as bandas de frequência padrão WiFi duplas de 2400-2500 MHZ e 5150-5850 MHZ, a onda estacionária da banda de frequência medida é geral ≤1,4, não há zona cega de ressonância na banda de frequência completa, e não haverá situação em que a banda de frequência 5G não possa ser encontrada em algumas áreas.

2. Concentração de onda de reflexão inferior: Uma placa traseira de reflexão de metal é adicionada à parte inferior da antena para neutralizar a perda de sinal causada pela quilha de metal do teto e pelo painel de alumínio do teto para cima. A atenuação do sinal vertical descendente medida é reduzida em 70%, 90% da energia sem fio irradia para o espaço interno e a distância de cobertura é aumentada em 30% com a mesma potência.

3. Mecanismo de radiação uniforme de 360°: Layout simétrico de osciladores circulares, flutuação de radiação horizontal ≤1,2dB, nenhum problema de desequilíbrio de cobertura de sinal forte de um lado e nenhuma rede do outro lado, diferença de intensidade de sinal medida dentro de um raio de 10 metros não superior a 5dBm.

4. Projeto de estrutura anti-interferência de isolamento: Uma camada adicional de algodão absorvente é adicionada dentro da caixa para isolar o ruído eletromagnético gerado por interruptores e fios na sala de computadores acima do teto. Em cenários de redes AP densas, a interferência de cofrequência é reduzida em 40% e a velocidade da rede de vários usuários conectados simultaneamente não cai significativamente.

5. Ampla estrutura de material de estabilidade de temperatura: carcaça ABS retardante de chama + oscilador todo em cobre, testado por 72 horas de envelhecimento em alta e baixa temperatura de -30 °C a +65 °C, oscilador sem oxidação, erro de desvio de frequência ≤±3MHz, desempenho não diminui em ambiente de alta temperatura de longo prazo de teto fechado.

Compatível com equipamentos de suporte

Esta antena montada no teto é compatível com a grande maioria dos dispositivos de comunicação sem fio internos do mercado. Modificações de engenharia não requerem acessórios adaptadores adicionais e podem ser conectadas diretamente para uso:

1. Dispositivos sem fio comerciais: AP sem fio de banda dupla empresarial, roteador WiFi de alta potência, controlador sem fio CA de hotel, roteador sem fio montado no teto

2. Equipamento de aprimoramento de sinal: amplificador de sinal 2.4G / 5G, microestação base interna 4G / 5G, repetidor de sinal de telefone celular, gateway de amplificação Bluetooth

3. Equipamento de rede Iot: gateway Bluetooth, estação base de coleta interna LoRa, gateway de sensor industrial 2.4G, host de controle central iot do campus

4. Acessórios de engenharia de corrente fraca: divisor de potência de radiofrequência, acoplador, alimentador interno, módulo de expansão de rede de caixa de corrente fraca

Guia completo de instalação e uso

(1) Pontos-chave para o planejamento de pré-instalação

1. Planejamento de localização: Em salas abertas, cada antena montada no teto tem um raio de cobertura efetivo de 8 a 12 metros. Em quartos de hotel com muitas divisórias, uma antena é colocada a cada 6 a 8 metros.

2. Evitar o teto: Instale para evitar tubos de metal, cabos elétricos fortes e quadros de distribuição dentro do teto para reduzir a interferência eletromagnética;

3. Requisitos de fiação: Use alimentadores RF padrão de 50Ω, com comprimento de cada alimentador controlado dentro de 15 metros para evitar perda excessiva de sinal.

(2) Processo passo a passo para instalação no teto

1. Perfuração: Faça um furo circular de 30mm de diâmetro na placa de gesso/teto de alumínio através do alimentador de radiofrequência;

2. Fiação: Conecte uma extremidade do alimentador à interface SMA na parte traseira da antena montada no teto e aperte-a para evitar afrouxamento;

3. Fixação: Empurre o corpo principal da antena por baixo do teto para dentro do orifício, com o encaixe traseiro em cima do painel do teto, travando e fixando automaticamente;

4. Encaixe traseiro: Conecte a outra extremidade do alimentador ao AP sem fio, porta RF do amplificador de sinal e ligue o dispositivo;

5. Medição e aceitação reais: Use um testador de sinal para testar a intensidade do sinal da área de cobertura. A faixa de -40 a -70 DBM é considerada cobertura qualificada.

(3) Notas pós-manutenção

1. Verifique a cada seis meses se há clipes de antena soltos e juntas de alimentação oxidadas;

2. Em porões úmidos e ambientes de cozinha, remova e limpe o invólucro para remoção de poeira todos os anos para evitar o acúmulo de poeira que afete a eficiência da radiação;

3. Não empilhe folhas de metal ou fios acima da antena, o que reduzirá significativamente o alcance da cobertura sem fio.

Perguntas frequentes Perguntas frequentes

Q1: Com quais dispositivos esta antena montada no teto é compatível?

A1: A antena montada no teto de comunicação Qianmu é compatível com a grande maioria dos dispositivos de interface RF de 50Ω, como aps sem fio de banda dupla, amplificadores de sinal WiFi de alta potência, microestações base internas 4G, etc.

Q2: Você precisa de ferramentas profissionais para instalar a antena de montagem no teto? Uma única pessoa pode fazer o trabalho?

A2: Nenhuma ferramenta complexa é necessária. Apenas uma pequena furadeira elétrica é necessária para fazer furos e a estrutura de encaixe é fixa. Uma pessoa pode concluir a instalação de uma antena montada no teto em 5 minutos. O produto vem com manual de instalação, e até mesmo operários sem experiência prévia conseguem entender as etapas da operação.

Q3: A interface da antena, o LOGOTIPO da concha e a embalagem podem ser personalizados?

A3: Totalmente personalizável. Como fábrica de origem, podemos substituir todos os tipos de interfaces RF de SMA/N/BNC conforme necessário, suportar impressão serigráfica do LOGOTIPO da marca do cliente no shell, embalagem de exportação neutra personalizada, embalagem de caixa colorida e a quantidade mínima de pedido para pedidos personalizados OEM/ODM podem ser negociados.

Q4: Como podemos confirmar a distância real de cobertura da antena montada no teto? Podemos fornecer os dados medidos?

A4: Sim. Cada lote de antenas de teto vem com um relatório de teste de câmara anecóica de radiofrequência, juntamente com vídeo de teste de cobertura no local e dados de intensidade de sinal para vários hotéis domésticos e edifícios de escritórios. Todos os parâmetros são reais e verificáveis, e os clientes podem enviar amostras de volta para autoteste e comparação.
