Como a antena NB-IoT certa pode melhorar a conectividade e a confiabilidade de dispositivos IoT industriais

Qianmu, um fabricante profissional de antenas especializado em soluções de comunicação sem fio, fornece oAntena NB-IoTprojetado para suportar conectividade confiável para dispositivos IoT industriais, sistemas de medição inteligentes e gabinetes de controle externos. Com cobertura de banda completa de 700 MHz a 960 MHz, design à prova d'água com classificação IP67 e opções flexíveis de montagem e conector, esta antena ajuda os desenvolvedores de equipamentos a enfrentar os desafios práticos da comunicação sem fio em ambientes exigentes.

Uma antena NB-IoT é um componente de RF essencial para dispositivos de Internet das Coisas de banda estreita que transmitem pequenas quantidades de dados por redes celulares. Selecionar a antena certa envolve mais do que combinar uma banda de frequência. Os engenheiros também devem considerar a posição de instalação, os materiais do gabinete, a impedância, o ganho da antena, a impermeabilização, a perda do cabo e a compatibilidade do conector. Este guia explica como funciona uma antena NB-IoT, onde ela é usada, quais especificações são importantes e como escolher uma solução para implantação industrial de longo prazo.

Índice

1. O que é uma antena NB-IoT?
2. Como funciona uma antena NB-IoT?
3. Quais recursos são mais importantes?
4. Onde as antenas NB-IoT são usadas?
5. Quais são as principais especificações técnicas?
6. Como você escolhe a antena certa?
7. Como a instalação pode melhorar o desempenho?
8. Perguntas frequentes
9. Conclusão

1. O que é uma antena NB-IoT?

Uma antena NB-IoT é um componente de radiofrequência que permite que um dispositivo envie e receba sinais sem fio por meio de uma rede celular de Internet das Coisas de banda estreita. O NB-IoT foi projetado para dispositivos conectados que geralmente exigem baixo consumo de energia, ampla cobertura de área e comunicação confiável para pequenas transmissões de dados.

Os dispositivos típicos incluem medidores inteligentes de água, medidores de gás, terminais de monitoramento de eletricidade, sensores ambientais, controladores industriais e equipamentos de monitoramento remoto. Essas aplicações podem operar por longos períodos sem manutenção frequente, tornando a seleção da antena uma parte importante do projeto geral do produto.

As antenas NB-IoT estão disponíveis em vários formatos:

• Antenas integradas:Integrado na caixa do dispositivo ou na montagem do circuito onde o espaço e a aparência são importantes.
• Antenas de patch:Estruturas compactas adequadas para aplicações sem fio incorporadas selecionadas.
• Antenas montadas em veículos:Soluções externas projetadas para equipamentos móveis e condições de instalação específicas.

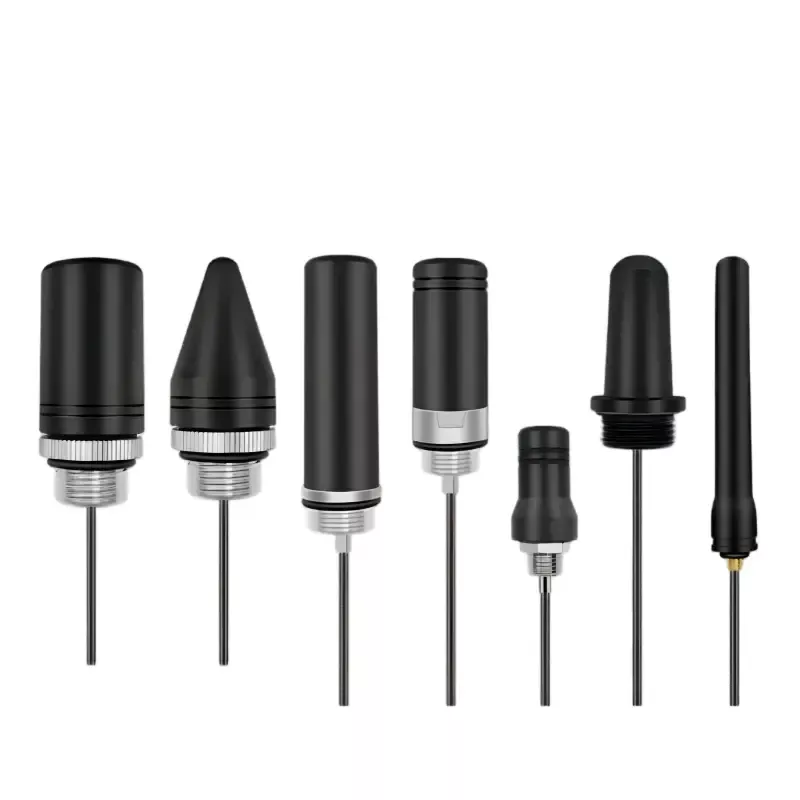

• Antenas externas montadas com parafuso:Antenas instaladas através de um painel de gabinete, geralmente preferidas para gabinetes de metal e equipamentos industriais externos.

Para equipamentos instalados dentro de gabinetes metálicos, uma antena externa pode fornecer um caminho de RF mais prático do que uma antena posicionada inteiramente dentro do gabinete. A solução de antena NB-IoT da Qianmu foi projetada para instalações em gabinetes externos e oferece suporte a diferentes roscas de montagem, comprimentos de cabos e configurações de conectores.

2. Como funciona uma antena NB-IoT?

Uma antena NB-IoT converte sinais elétricos de um módulo de comunicação sem fio em ondas eletromagnéticas e recebe sinais de rádio da rede celular. Seu desempenho depende do projeto elétrico da antena, da frequência de operação, dos materiais circundantes e da forma como ela é instalada.

Três considerações de engenharia são particularmente importantes.

Correspondência de frequência

Uma antena deve ser projetada para as faixas de frequência utilizadas pela rede NB-IoT alvo. Uma antena que não corresponda bem à banda de operação pode refletir mais energia de RF em direção ao transmissor em vez de irradiá-la com eficiência. A cobertura de frequência e a correspondência de impedância devem, portanto, ser verificadas antes da implantação.

Impedância e eficiência de RF

Uma impedância de 50 ohms é amplamente utilizada em sistemas de RF. Combinar a antena, o cabo coaxial e o módulo de comunicação ajuda a reduzir os reflexos e a manter a transferência eficiente do sinal. A relação de onda estacionária de tensão (VSWR) é um indicador útil de correspondência de impedância, embora não estabeleça de forma independente a eficiência total da antena ou o alcance de comunicação no mundo real.

Gabinete e efeitos ambientais

Gabinetes metálicos podem obstruir ou alterar a radiação de radiofrequência, enquanto cabos, fontes de alimentação e componentes eletrônicos próximos podem influenciar o desempenho da antena. A montagem da antena fora de um gabinete pode ajudar a reduzir a blindagem relacionada ao gabinete, desde que a antena seja instalada e aterrada de acordo com os requisitos do projeto.

3. Quais recursos são mais importantes em uma antena NB-IoT industrial?

Os equipamentos industriais de IoT geralmente operam ao ar livre ou em locais onde o acesso para manutenção é limitado. Uma antena adequada deve, portanto, combinar compatibilidade elétrica com durabilidade mecânica e flexibilidade de instalação.

Ampla cobertura de frequência

Uma ampla faixa de frequência suportada pode simplificar a implantação de produtos em redes NB-IoT compatíveis. A antena externa apresentada em Qianmu cobre 700–960 MHz, mas os compradores ainda devem confirmar as bandas de frequência reais implantadas por sua operadora de celular e módulo de comunicação.

Proteção IP67 à prova d'água e à prova de poeira

Um gabinete com classificação IP67 foi projetado para fornecer proteção contra poeira e suportar condições de imersão temporária especificadas de acordo com os requisitos de teste aplicáveis. Esta classificação é valiosa para gabinetes de monitoramento externos expostos à chuva, poeira e mudanças climáticas. A instalação e vedação corretas do painel continuam sendo essenciais para manter a proteção no nível completo da montagem do equipamento.

Opções flexíveis de montagem e conexão

Gabinetes diferentes exigem dimensões de montagem e arranjos de cabos diferentes. As opções roscadas M12 e M16 podem ajudar a acomodar diferentes designs de painel, enquanto os conectores SMA, IPEX, BNC e tipo N oferecem compatibilidade potencial com várias interfaces RF. O gênero exato do conector e a interface devem ser confirmados para o modelo selecionado.

Durabilidade Ambiental

Os materiais da carcaça, os componentes de vedação, a construção dos cabos e as peças metálicas resistentes à corrosão influenciam a confiabilidade a longo prazo. Para instalações costeiras, equipamentos de transporte e sistemas de utilidade externa, os compradores devem avaliar em conjunto os limites de temperatura, a exposição à vibração, os riscos de corrosão e os requisitos de manutenção.

4. Onde as antenas NB-IoT são usadas?

As antenas NB-IoT suportam uma ampla gama de aplicações de monitoramento remoto e comunicação com baixa taxa de dados. Projetos externos à prova d'água são particularmente úteis quando os dispositivos são instalados em gabinetes de metal ou expostos a condições externas.

Medição Inteligente de Água e Gás

Os sistemas de medição conectados transmitem leituras de consumo e informações operacionais para plataformas de gerenciamento remoto. A colocação da antena pode influenciar a confiabilidade da comunicação quando os medidores são instalados em áreas subterrâneas, recintos externos ou locais cercados por materiais de construção.

Eletricidade e Controle Industrial

Terminais de monitoramento de energia, concentradores de medidores de eletricidade e gabinetes de controle industrial usam conectividade sem fio para relatar o status do equipamento e dados de medição. Uma antena externa pode ajudar a resolver as restrições de RF criadas por invólucros metálicos.

Cidade Inteligente e Monitoramento Ambiental

Sensores de qualidade do ar, estações de monitoramento de poeira rodoviária, equipamentos de monitoramento meteorológico e controladores inteligentes de iluminação pública podem exigir links sem fio confiáveis ​​em locais distribuídos. A impermeabilização e as classificações de temperatura adequadas são importantes quando esses dispositivos operam ao ar livre.

IoT Agrícola

O monitoramento remoto do solo, o controle ambiental de estufas e o monitoramento da qualidade da água da aquicultura podem usar a conectividade NB-IoT para transmitir medições de locais onde a rede com fio convencional é inconveniente.

Alarmes de equipamentos remotos

As instalações industriais podem usar terminais conectados para relatar condições anormais, falhas de equipamentos ou alterações no status operacional. O desempenho da antena deve ser avaliado juntamente com a disponibilidade da rede, o gerenciamento de energia e os recursos suportados pelo módulo de comunicação.

5. Quais são as principais especificações técnicas de uma antena NB-IoT?

As especificações técnicas fornecem uma base prática para comparar modelos de antenas. A tabela a seguir resume os parâmetros publicados da antena NB-IoT externa apresentada por Qianmu. As especificações devem ser reconfirmadas com base na cotação e na folha de dados do modelo exato que está sendo solicitado.

Estas especificações descrevem o produto apresentado, e não todas as antenas da categoria NB-IoT. O desempenho real depende da configuração selecionada, do ambiente de instalação, da banda da rede, do roteamento do cabo e do dispositivo host. Os compradores devem solicitar os dados de teste aplicáveis ​​quando forem necessários critérios de aceitação específicos.

6. Como você escolhe a antena NB-IoT certa?

A escolha de uma antena começa com os requisitos de comunicação do dispositivo finalizado. Um modelo com bom desempenho em laboratório pode fornecer resultados diferentes quando instalado próximo a painéis metálicos, eletrônicos de potência ou outros componentes sensíveis à RF.

Use a seguinte lista de verificação ao avaliar fornecedores e configurações de antenas:

• Confirme as bandas da rede:Verifique as frequências suportadas pela operadora implantada e pelo módulo NB-IoT.
• Avalie o local de instalação:Determine se a antena será montada dentro de um invólucro plástico, fora de um gabinete metálico ou em equipamento móvel.
• Selecione a rosca de montagem correta:Verifique a espessura do painel, o diâmetro do furo, a folga disponível e os requisitos de vedação.
• Combine o conector:Confirme o tipo de conector, gênero, impedância do cabo e interface no módulo de comunicação.
• Escolha um comprimento de cabo apropriado:Evite comprimentos desnecessários de cabo porque o cabo coaxial introduz perda de RF que pode reduzir o sinal entregue ou recebido da antena.
• Revise as condições ambientais:Considere chuva, poeira, temperaturas extremas, vibração e exposição ao sal.
• Solicite informações de teste relevantes:Revise a resposta de frequência, VSWR, ganho e quaisquer resultados de testes ambientais aplicáveis ​​ao modelo proposto.
• Teste o dispositivo completo:Valide a conectividade e a qualidade do sinal usando o gabinete real, a rota do cabo, o módulo e o local de instalação pretendido.

Para projetos OEM, a personalização também pode envolver dimensões do invólucro, comprimento do cabo, configuração do conector e estrutura de montagem. Discutir esses requisitos antes das ferramentas ou da produção em massa ajuda a reduzir as mudanças de integração posteriormente no ciclo de desenvolvimento.

7. Como a instalação pode melhorar o desempenho da antena NB-IoT?

Mesmo uma antena especificada corretamente pode ter um desempenho inferior se for mal instalada. Algumas medidas práticas podem ajudar a preservar o desempenho de RF e manter a proteção ambiental.

1. Escolha uma posição de montagem apropriada.Para antenas de gabinete externo, use um local de painel adequado que evite obstruções desnecessárias de estruturas metálicas próximas.
2. Fixe o hardware de montagem corretamente.Siga as instruções de instalação e os requisitos de aperto do fabricante para evitar danificar a rosca ou comprometer a vedação.
3. Passe o cabo coaxial com cuidado.Evite curvas acentuadas, dobras repetidas, apertos e cabos desnecessários.
4. Separe o cabo de fontes de interferência sempre que for prático.Mantenha a fiação de RF longe de componentes eletrônicos de potência e componentes de comutação barulhentos quando o layout do equipamento permitir.
5. Inspecione os componentes de vedação.Certifique-se de que as juntas e os pontos de entrada dos cabos estejam instalados corretamente, especialmente em gabinetes externos.
6. Teste após a montagem final.Avalie o registro da rede, os indicadores de sinal e a entrega de dados em nível de aplicação sob condições operacionais representativas.

A instalação deve ser tratada como parte do projeto do sistema de antena e não como uma tarefa mecânica final. Testar a montagem completa é a maneira mais confiável de identificar problemas que podem não aparecer quando a antena é avaliada separadamente.

8. Perguntas frequentes sobre antenas NB-IoT

Q1: Qual faixa de frequência uma antena NB-IoT deve suportar?

O alcance necessário depende das bandas celulares utilizadas pela rede alvo. A antena externa apresentada de Qianmu cobre 700–960 MHz. Confirme a implantação da rede local e a compatibilidade do módulo antes de selecionar um modelo.

Q2: Uma antena NB-IoT pode ser instalada em um gabinete de controle de metal?

Sim. Uma antena externa montada com parafuso geralmente é adequada para gabinetes de metal porque o radiador pode ser posicionado fora do gabinete. O projeto de montagem, o arranjo de aterramento ou acoplamento e as instruções de instalação devem ser seguidos para o modelo específico.

P3: Uma antena NB-IoT com classificação IP67 é adequada para uso externo?

Uma classificação IP67 indica um nível definido de proteção contra entrada de poeira e água sob condições de teste específicas. Pode ser adequado para muitas aplicações externas, mas a instalação completa também deve manter vedação adequada e proteção ambiental.

Q4: O comprimento do cabo e o tipo de conector podem ser personalizados?

Sim. Qianmu lista opções de cabos de 1,5 ma 10 m e opções de conectores incluindo SMA, IPEX, BNC e tipo N. A disponibilidade depende da configuração selecionada, portanto confirme os detalhes do conector e os requisitos do cabo ao solicitar um orçamento.

P5: O maior ganho da antena sempre proporciona melhor conectividade?

Não. O ganho deve ser considerado juntamente com o padrão de radiação, a orientação da instalação, as condições da rede e o sistema receptor. Uma antena de maior ganho não garante automaticamente melhor desempenho em todas as direções ou locais.

Q6: Como posso reduzir a perda de sinal durante a instalação?

Use um cabo coaxial de baixa perda adequado, selecione um comprimento de cabo apropriado, evite curvas acentuadas, garanta a montagem do conector de som e posicione a antena longe de obstruções significativas. Verifique o desempenho após instalar a antena no gabinete final.

P7: Que informações devo fornecer ao solicitar uma antena NB-IoT personalizada?

Forneça as bandas de frequência operacional, modelo do módulo de comunicação, material do gabinete, dimensões de montagem, comprimento do cabo, tipo de conector, condições ambientais, quantidade alvo e quaisquer critérios de teste de RF ou proteção de entrada necessários. Estas informações ajudam o fornecedor a avaliar a compatibilidade e recomendar uma configuração apropriada.

9. Conclusão: crie uma conexão IoT mais confiável

Uma antena NB-IoT bem selecionada ajuda os dispositivos conectados a manter uma comunicação sem fio eficaz em aplicações que vão desde medição inteligente e monitoramento industrial até detecção ambiental e sistemas de controle externo. Compatibilidade de frequência, correspondência de impedância, estrutura de montagem, seleção de cabos e proteção ambiental contribuem para o resultado final.

Qianmu oferece uma solução de antena NB-IoT externa com cobertura de 700–960 MHz, proteção IP67, opções de montagem M12 e M16 e opções configuráveis ​​de cabos e conectores. Para fabricantes de equipamentos, integradores de sistemas e desenvolvedores de produtos IoT, avaliar esses parâmetros em relação às condições operacionais reais é um passo importante em direção à implantação confiável.
