Como uma antena WiFi para porta-retratos digital pode melhorar o desempenho sem fio e a transmissão remota de imagens

Quando as molduras fotográficas inteligentes precisam de sincronização confiável na nuvem, atualizações rápidas de imagens e conectividade sem fio estável, a opção certaAntena WiFi para porta-retratos digitaltorna-se um importante componente de hardware.Qianmudesenvolve soluções de antena dedicadas para porta-retratos digitais compactos, ajudando os fabricantes a lidar com a atenuação de sinal, interferência interna e espaço de instalação limitado por meio de design de RF específico para aplicação.

Uma moldura digital depende de WiFi para funções como sincronização em nuvem, transmissão remota de fotos, atualizações programadas de conteúdo e gerenciamento de dispositivos baseado em aplicativos. Entretanto, a antena opera dentro de um gabinete compacto contendo telas, baterias, placas de circuito e outros componentes que podem afetar o desempenho de RF. Uma antena dedicada pode ser projetada de acordo com a estrutura física do quadro, bandas de operação, conector, roteamento de cabos e posição de instalação. A solução da Qianmu suporta aplicações de 2,4 GHz e 5 GHz, com especificações padrão incluindo impedância de 50Ω, SWR de ≤1,8, ganho de 2–4 dBi e configurações FPC, PCB SMT ou haste adesiva externa. Dimensões, conectores, comprimentos de cabos e parâmetros de RF personalizados também estão disponíveis para diferentes designs de dispositivos.

Índice

1. Por que uma moldura fotográfica digital precisa de uma antena WiFi dedicada?
2. Como funciona a antena dentro de uma moldura fotográfica inteligente?
3. Quais especificações os compradores devem avaliar?
4. Onde essas antenas podem ser usadas?
5. Como uma antena WiFi deve ser instalada?
6. Como os fabricantes devem selecionar a antena certa?
7. Por que considerar Qianmu para produção de antenas personalizadas?
8. Perguntas frequentes

Por que uma moldura fotográfica digital precisa de uma antena WiFi dedicada?

Uma moldura digital inteligente é mais do que um display. Muitos modelos modernos se conectam a roteadores, aplicativos móveis, plataformas em nuvem ou sistemas de gerenciamento de conteúdo para que os usuários possam fazer upload de imagens remotamente e gerenciar o conteúdo exibido. Isso torna a comunicação sem fio uma parte importante da experiência geral do produto.

A dificuldade é que um porta-retratos geralmente tem espaço interno limitado. A tela, a bateria, a placa-mãe, o alto-falante, os componentes metálicos e outros componentes eletrônicos podem influenciar o desempenho da antena. Uma antena universal pode funcionar em condições de laboratório, mas comportar-se de maneira diferente após ser integrada no gabinete acabado.

Uma antena dedicada é, portanto, projetada em torno do ambiente de aplicação real. As informações do produto Qianmu indicam que sua solução é otimizada para molduras fotográficas compactas de 7 a 15,6 polegadas e para possíveis interferências causadas por telas, baterias e placas-mãe.

• Suporta conectividade estável em nuvem e transmissão remota de imagens.
• Projetado para espaços compactos de instalação interna.
• Disponível para aplicações sem fio de 2,4 GHz e 5 GHz.
• Pode ser configurado com diferentes conectores e comprimentos de cabo.

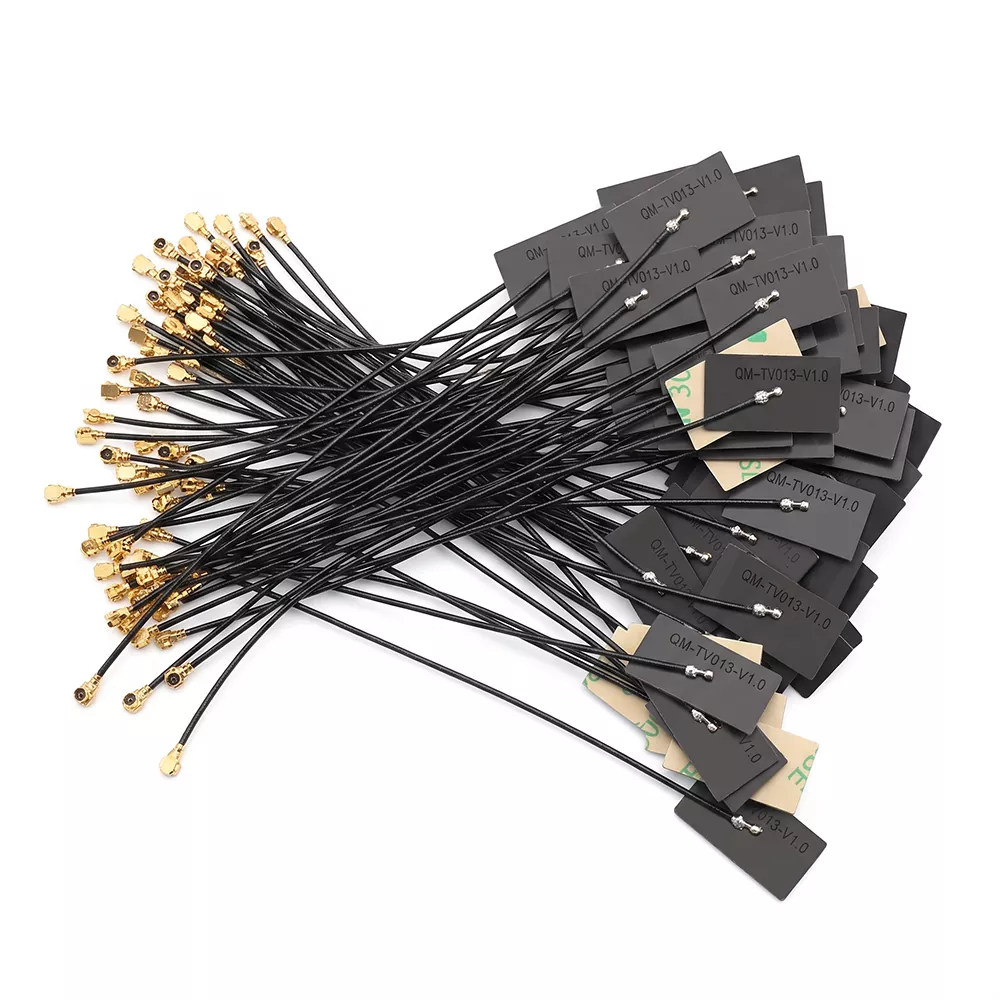

• Suporta estruturas de antena FPC, PCB SMT e haste adesiva externa.

Como funciona a antena dentro de uma moldura fotográfica inteligente?

A antena realiza conversão bidirecional entre sinais elétricos e ondas eletromagnéticas. Durante a transmissão, o módulo WiFi da moldura fotográfica envia um sinal elétrico de RF para a antena. A antena irradia o sinal através do espaço circundante em direção a um roteador sem fio ou ponto de acesso.

Durante a recepção, os sinais sem fio do roteador são capturados pela antena e convertidos novamente em sinais elétricos para processamento pelo módulo WiFi. Esta comunicação bidirecional permite funções como:

1. Upload remoto de imagens.
2. Sincronização de fotos baseada em nuvem.
3. Atualizações de conteúdo de aplicativos móveis.
4. Gerenciamento de exibição agendado.
5. Controle de dispositivos baseado em rede.

Para engenheiros de produto, o desempenho da antena não pode ser avaliado independentemente do gabinete. O local de instalação, a distância ao solo, o roteamento dos cabos, os materiais circundantes e os componentes eletrônicos próximos podem influenciar o desempenho prático de RF.

Quais especificações os compradores devem avaliar?

Escolher uma antena apenas pela aparência ou tipo de conector pode criar problemas durante testes de protótipos ou produção em massa. Os engenheiros de RF e as equipes de compras devem revisar a faixa de frequência, impedância, ROE, ganho, estrutura da antena, especificação do cabo, conector e requisitos ambientais antes de confirmar um modelo.

Esses parâmetros devem sempre ser considerados em conjunto com o gabinete final e o módulo sem fio. Um ganho nominal mais alto não significa automaticamente melhor desempenho em todos os produtos porque a eficiência e a correspondência da antena dependem muito da estrutura circundante.

Onde essas antenas podem ser usadas?

Uma antena dedicada pode suportar diferentes categorias de produtos de molduras fotográficas inteligentes. O requisito comum é a comunicação sem fio confiável dentro de um gabinete eletrônico compacto.

• Molduras para fotos inteligentes em casa:Adequado para produtos de 7, 8, 10,1, 12 e 15,6 polegadas.
• Quadros de nuvem com tela sensível ao toque:Suporta produtos que recebem fotos por meio de aplicativos móveis e plataformas em nuvem.
• Quadros de exibição comercial:Aplicável a displays de hotéis, telas de informações de pousadas, molduras publicitárias de lobby e produtos de exibição corporativos.
• Produtos para presentes portáteis:Útil para molduras fotográficas sem fios alimentadas por bateria, concebidas para mercados de consumo e de comércio eletrónico transfronteiriço.
• Eletrônica embarcada:Pode ser integrado com soluções de placas-mãe baseadas em plataformas como Rockchip, Allwinner e ESP32.

Para produtos não padronizados, o desenvolvimento da antena pode ser baseado em desenhos estruturais, espaço de instalação, requisitos de interface e módulo sem fio usado pelo dispositivo acabado.

Como uma antena WiFi deve ser instalada?

A instalação correta é essencial porque mesmo uma antena tecnicamente adequada pode sofrer degradação de desempenho se for posicionada incorretamente dentro do gabinete.

Passo 1: Prepare a área de instalação

Desligue a moldura fotográfica e remova a tampa traseira. Limpe a área de instalação pretendida e certifique-se de que haja espaço suficiente para o corpo da antena e o cabo coaxial. Evite locais onde estruturas metálicas possam obstruir o caminho de RF.

Etapa 2: posicione a antena

Para uma antena FPC, coloque a antena adesiva plana contra uma superfície interna apropriada. Evite interferência direta do monitor, bateria, componentes da placa principal e outros possíveis obstáculos de RF. As antenas externas com haste adesiva devem ser posicionadas com segurança no ponto de montagem designado.

Etapa 3: conectar e testar

Conecte a antena ao módulo WiFi usando o conector RF correto. Mantenha o cabo coaxial organizado e evite dobras, compressão ou emaranhados desnecessários. Depois de remontar o gabinete, teste a conectividade de rede, a transmissão remota de imagens e a operação de longa duração.

Para produção em massa, os fabricantes devem seguir um desenho de instalação padronizado. O posicionamento consistente da antena ajuda a reduzir a variação entre as unidades de produção.

Como os fabricantes devem selecionar a antena certa?

As equipes de produto devem avaliar a seleção da antena como parte do sistema sem fio completo, em vez de tratá-la como um componente isolado. A lista de verificação a seguir pode ajudar a reduzir os riscos de protótipo e produção.

1. Confirme a banda sem fio.Determine se o dispositivo requer operação de 2,4 GHz, 5 GHz ou banda dupla.
2. Verifique o espaço de instalação disponível.Meça a área da antena e considere a posição da tela, da bateria, da placa de circuito impresso e do gabinete.
3. Combine o conector RF.Verifique se o módulo requer IPEX4, MHF1, RP-SMA ou outra interface.
4. Defina os requisitos do cabo.O comprimento e o roteamento do cabo devem ser determinados antes de finalizar a antena.
5. Avalie o desempenho de RF no produto acabado.O teste do protótipo deve ser realizado depois que a antena for instalada no gabinete real.
6. Solicite amostras antes da produção em massa.A validação da amostra ajuda a confirmar a compatibilidade e reduz o risco de problemas de sinal em grande escala.
7. Considere a capacidade de personalização.Um fabricante capaz de ajustar dimensões, ganho, conectores e especificações de cabos pode oferecer melhor suporte a projetos de produtos não padronizados.

Para as equipes de compras, a comunicação direta com o fabricante da antena também pode simplificar o esclarecimento técnico, os testes de amostras, a coordenação da produção e as alterações subsequentes no projeto.

Por que considerar Qianmu para produção de antenas personalizadas?

A Qianmu Communication concentra-se na pesquisa, desenvolvimento e produção de antenas de comunicação, incluindo antenas FPC, antenas PCB, antenas WiFi, antenas Bluetooth, antenas 5G, antenas GPS e soluções RF personalizadas.

Para aplicações de molduras fotográficas digitais, a Qianmu fornece designs dedicados, em vez de depender apenas de configurações genéricas de antenas. Seus recursos de produção suportam personalização com base nas dimensões do produto, módulos de comunicação, frequência operacional, posição de instalação, requisitos de conector e especificações de cabos.

As especificações de produto publicadas pelo fabricante incluem conformidade com RoHS e REACH, enquanto assistência de certificação CE e FCC pode ser fornecida de acordo com os requisitos do projeto. Para projetos OEM e ODM, os compradores também podem avaliar amostras antes de passar para a produção em volume.

Para obter informações adicionais sobre as capacidades da antena do Qianmu, explore oSoluções de fabricação de antenas Qianmuou revise o dedicadoPágina do produto Antena WiFi para porta-retratos digital.

Perguntas frequentes

As dimensões e o conector da antena podem ser personalizados?

Sim. Qianmu oferece suporte à personalização de dimensões de antena, comprimento de cabo, parâmetros de ganho e tipos de conectores de acordo com a estrutura do dispositivo, espaço de instalação e interface do módulo WiFi.

A antena suporta WiFi de 2,4 GHz e 5 GHz?

A especificação padrão suporta 2.400–2.500 MHz e 5.150–5.850 MHz. Configurações de banda específicas podem ser discutidas de acordo com o módulo sem fio e os requisitos da aplicação.

Que estruturas de antena estão disponíveis para molduras fotográficas digitais?

As estruturas disponíveis incluem antenas flexíveis FPC, antenas PCB SMT e antenas externas de haste adesiva. A estrutura apropriada depende do gabinete, do espaço disponível, do método de instalação e do projeto de RF.

O que deve ser testado antes de fazer um pedido em grandes quantidades?

Os fabricantes devem testar a antena no invólucro do produto acabado e avaliar a estabilidade sem fio, a transmissão remota de imagens, a confiabilidade da conexão e o desempenho sob condições operacionais realistas. Isso ajuda a identificar problemas de integração antes da produção em massa.

A antena pode ser usada para produtos comerciais de exibição digital?

Sim. A gama de aplicações inclui molduras de display inteligentes comerciais, telas de hotéis e pousadas, molduras de publicidade em lobby, produtos de exibição corporativa e outras aplicações de molduras fotográficas digitais conectadas.

Conclusão

Uma ligação sem fios fiável é essencial para molduras fotográficas inteligentes modernas que dependem da sincronização na nuvem e da gestão remota de conteúdos. A seleção de uma antena com base na frequência, correspondência de RF, espaço de instalação, conector, roteamento de cabos e desempenho real do gabinete pode ajudar os fabricantes a construir um sistema sem fio mais consistente. Se você estiver desenvolvendo uma nova moldura fotográfica, substituindo uma antena existente ou planejando a produção OEM/ODM,Contate-nospara discutir as dimensões da sua antena, requisitos de frequência, configuração do conector, amostras e necessidades de produção personalizadas com a equipe de engenharia da Qianmu.
