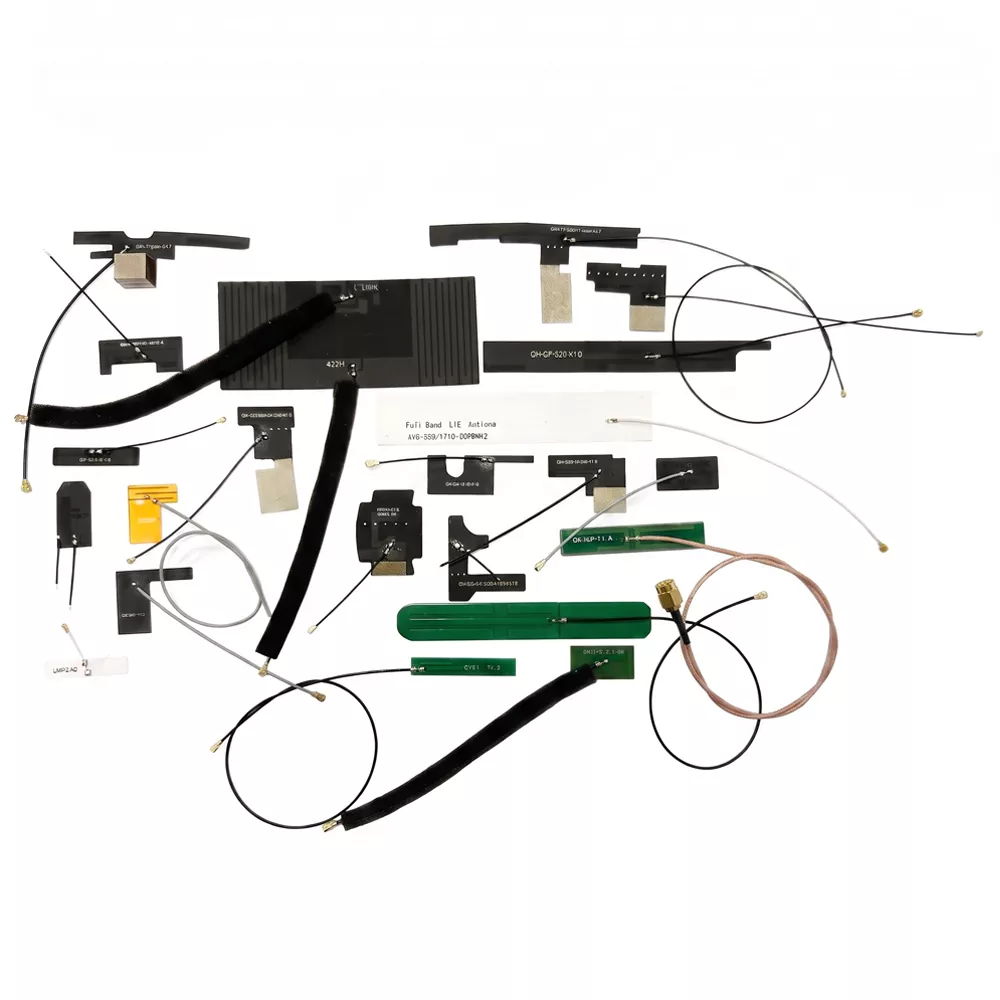

Antena de Circuito Impresso Flexível (FPC)

O que é uma antena FPC?

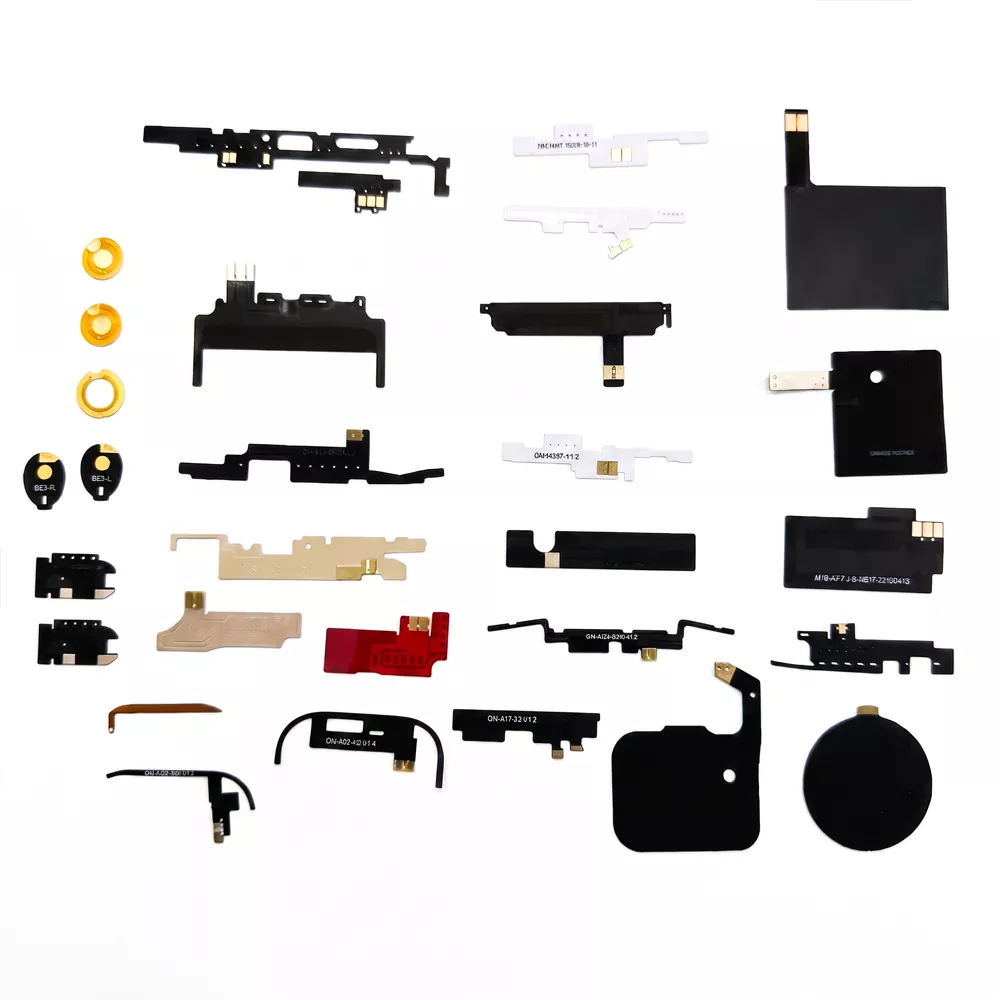

Uma antena FPC, ou Antena de Circuito Impresso Flexível (FPC), usa filmes flexíveis de PI e PET como substrato e é fabricada por gravação e impressão para criar circuitos de antena. Possui características leves, finas, flexíveis e dobráveis, permitindo que se adapte a superfícies curvas. Sua espessura varia de 0,03 a 0,2 mm e seu peso é inferior a 1 grama. A antena pode transmitir e receber sinais sem fio e é compatível com protocolos incluindo WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT e LoRa, cobrindo as bandas de frequência de 2,4 GHz, 5 GHz e 5,8 GHz. Qianmu Communications é um fabricante profissional de antenas FPC com anos de profunda experiência no setor. Estamos equipados com três câmaras anecóicas de micro-ondas e temos mais de dez funcionários dedicados de P&D, o que nos permite fornecer serviços completos – desde o projeto de soluções de antenas até a produção em massa.

Ponto-chave de venda

Ultrafino e flexível, livre no espaço.

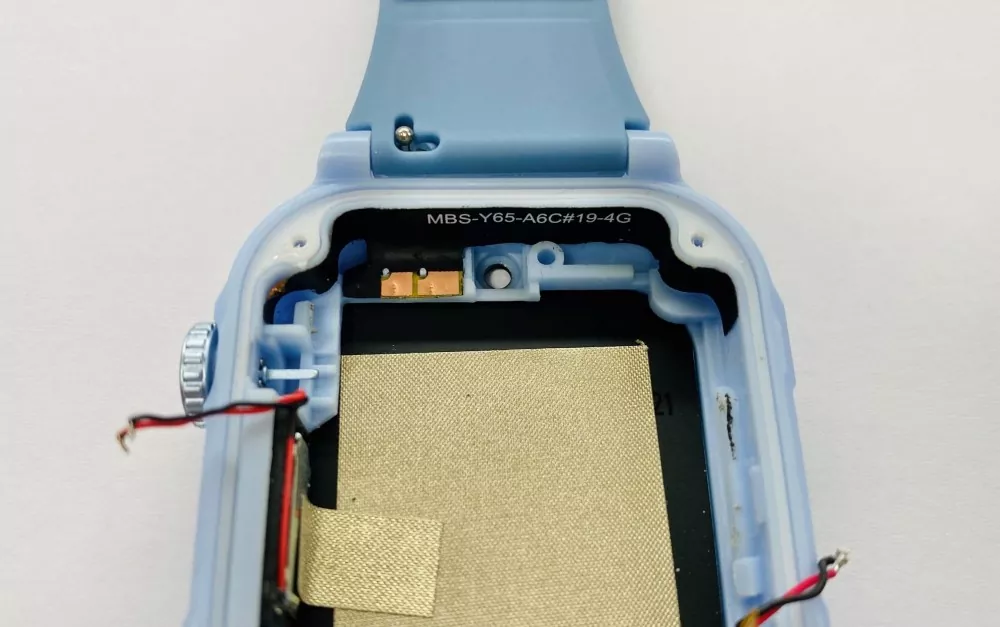

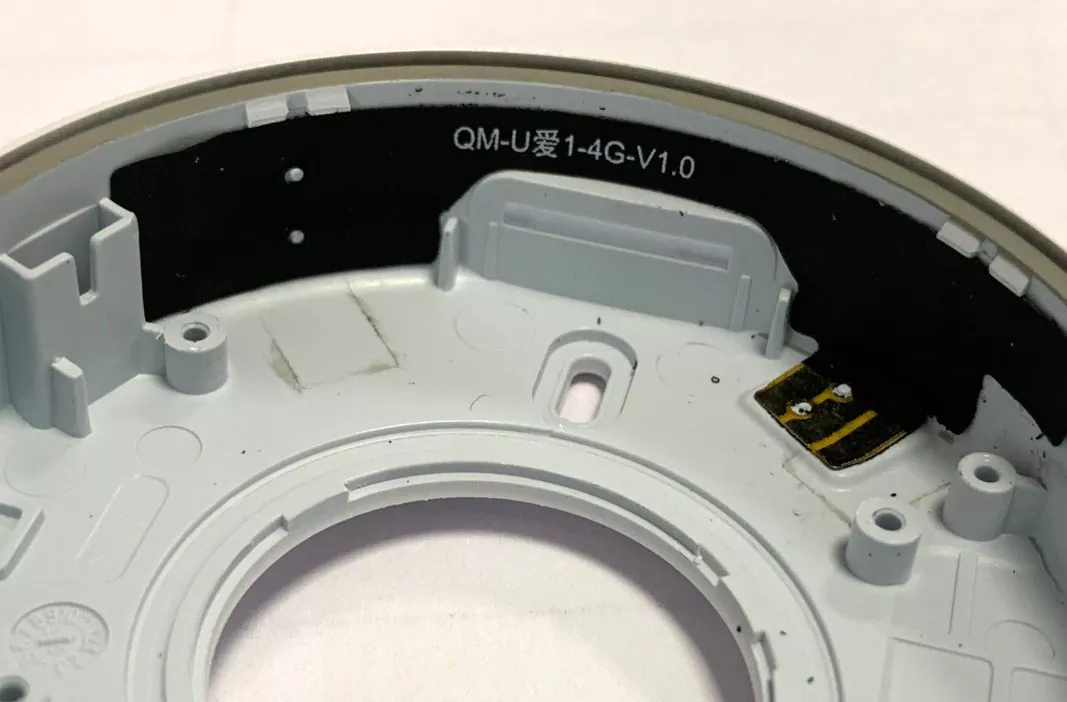

A antena flexível de circuito impresso (FPC) tem uma espessura de apenas 0,03–0,2 mm e pode ser dobrada ou dobrada arbitrariamente. Ela pode ser dobrada 90 ° ao longo da parede interna da cavidade dentro do dispositivo, adaptando-se perfeitamente a vários projetos estruturais complexos.

Cobertura de banda larga multibanda

Suporta vários protocolos de comunicação, incluindo 4G/5G, WiFi de banda completa, Bluetooth, GPS/GNSS, LoRa e NFC. Uma antena FPC de chip único pode cobrir bandas de frequência que variam de 700 MHz a 2.700 MHz - ou até mais amplas.

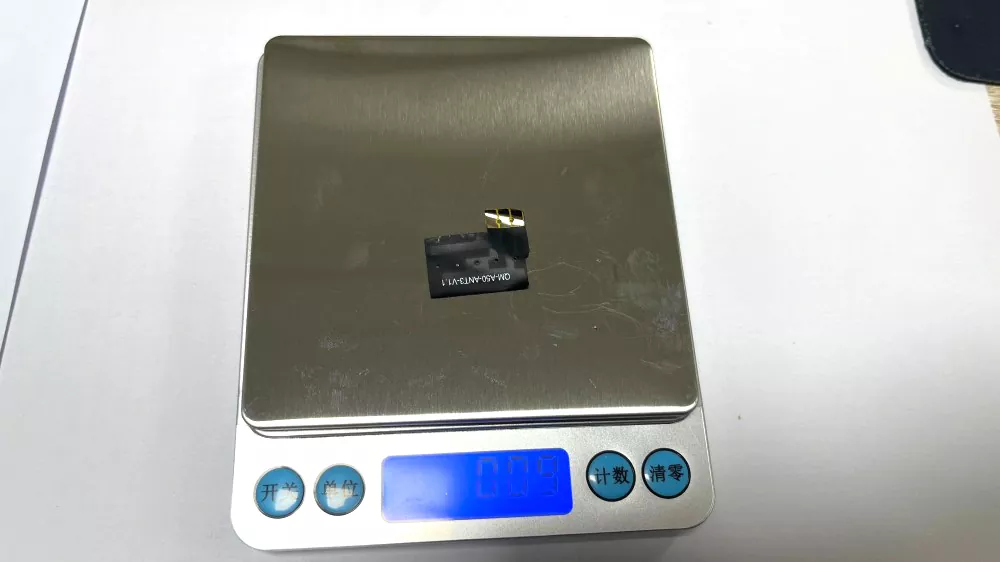

Design leve

A antena FPC pesa menos de 1 grama.Mais de 50% mais leve que as antenas metálicas tradicionais.Para produtos sensíveis ao peso, como dispositivos vestíveis e drones, as antenas FPC são a melhor escolha..

Pronto para usar assim que sai da caixa, fácil de montar.

Possui adesivo padrão 3M 300LSE para montagem rápida de remoção e colagem em 2 minutos. Disponível com IPEX, U.FL, MHF4 e outras opções de conectores.

Notas importantes para instalação de antena

1. Fique longe de superfícies metálicas

Não instale a antena diretamente sobre ou perto de superfícies metálicas, pois isso pode afetar a correspondência de impedância, alterar o padrão de radiação e reduzir a eficiência geral da antena.

2. Evite flexões excessivas

Não dobre ou dobre demais a antena durante a instalação, pois a deformação excessiva pode danificar o condutor interno e afetar negativamente o desempenho de RF.

3. Garanta uma instalação segura

Fixe a antena com firmeza e uniformidade durante a instalação para evitar deformações que possam afetar o desempenho da radiação e a estabilidade do sinal.

4. Mantenha espaço suficiente ao redor da antena

Mantenha pelo menos 5 mm de espaço acima e em ambos os lados da antena. Evite colocar componentes metálicos, traços de sinal de alta velocidade ou grandes áreas de cobre perto da antena para garantir um desempenho ideal.

5. Manuseie com cuidado durante a montagem

Embora a antena apresente uma estrutura flexível, o material FPC possui resistência mecânica limitada. Evite puxões, torções ou impactos excessivos durante a instalação e montagem.

6. Armazene em ambiente seco

Evite armazenar a antena em ambientes de alta temperatura ou umidade. Mantenha o produto seco para manter o desempenho elétrico estável e a confiabilidade a longo prazo.

Controle e testes de qualidade

A Qianmu Communications aplica um gerenciamento de qualidade rigoroso em todo o processo de fabricação, abrangendo inspeção de matérias-primas, monitoramento de produção e testes de produtos acabados.

Inspeção de materiais recebidos

Todos os materiais recebidos, incluindo substratos FPC, folhas de cobre, adesivos e conectores, passam por rigorosa inspeção de qualidade para garantir confiabilidade e consistência.

Inspeção Óptica AOI

A Inspeção Óptica Automatizada (AOI) é usada para verificar a precisão do roteamento do circuito da antena, a qualidade da junta de solda e a aparência do produto para evitar defeitos de fabricação.

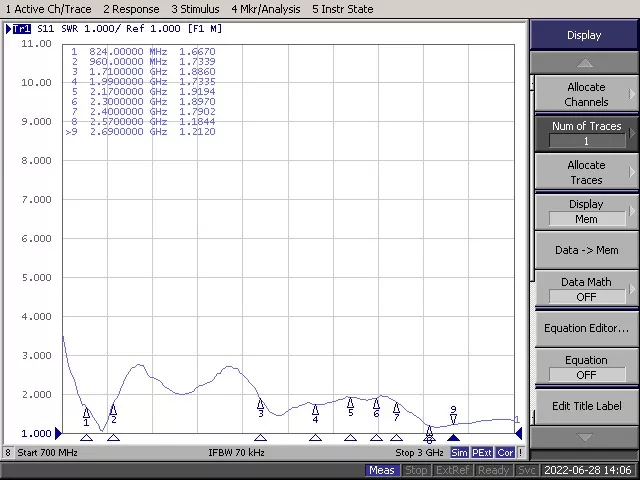

Teste de desempenho de RF

Os principais parâmetros de RF, incluindo relação de onda estacionária de tensão (VSWR), ganho e padrão de radiação, são testados em um ambiente de câmara escura profissional para garantir que o desempenho da antena atenda aos requisitos.

Teste de confiabilidade ambiental

As antenas passam por vários testes de confiabilidade, incluindo testes de ciclos de alta e baixa temperatura, testes de umidade, testes de resistência à flexão e outras avaliações ambientais.

Gerenciamento de consistência de lote

O rigoroso controle de produção garante desempenho consistente e qualidade estável em todos os lotes de produtos.

Experiência profissional em fabricação de antenas

Por mais de duas décadas, a Qianmu Communications tem se dedicado à indústria de antenas terminais, com foco em pesquisa e desenvolvimento, produção e vendas de antenas terminais de comunicação sem fio. Nossos produtos são amplamente utilizados em dispositivos de comunicação móvel, incluindo smartphones, tablets, sistemas de pagamento móvel, drones, dispositivos de carregamento sem fio, automóveis, estações base e dispositivos vestíveis.

Como escolher uma antena FPC

1. Confirme a frequência operacional

Identifique as tecnologias sem fio que seu dispositivo requer, como 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa ou NFC. Selecione uma antena que suporte todas as bandas de frequência necessárias.

2. Avalie o espaço de instalação disponível

Meça o espaço disponível dentro do dispositivo, incluindo comprimento, largura e posição de instalação. Graças à sua estrutura flexível e dimensões personalizáveis, as antenas FPC são adequadas para gabinetes compactos ou de formato irregular.

3. Verifique o tipo de conector RF

Verifique o conector RF usado na PCB, como IPEX, U.FL ou MHF4. O conector da antena deve corresponder à interface do módulo para garantir um desempenho de RF confiável.

4. Revise os principais parâmetros de RF

· Ganho: Escolha um ganho apropriado com base no ambiente de aplicação e instalação.

· VSWR: Um valor abaixo de 2,0 é geralmente recomendado para um bom casamento de impedância.

· Eficiência: Maior eficiência ajuda a melhorar o desempenho da transmissão e a sensibilidade do receptor.

· Impedância: A impedância de RF padrão é 50Ω e deve corresponder ao módulo de RF.

5. Considere opções de personalização

Se os produtos padrão não atenderem aos seus requisitos de projeto, escolha um fabricante de antena FPC que forneça serviços de personalização, incluindo dimensões da antena, comprimento do cabo, tipo de conector e ajuste de RF.

6. Avalie as capacidades do fornecedor

Selecione um fornecedor de antenas FPC com um sistema de gerenciamento de qualidade estabelecido, experiência em engenharia de RF e recursos de fabricação confiáveis ​​para garantir qualidade consistente do produto e fornecimento de longo prazo.

Perguntas frequentes

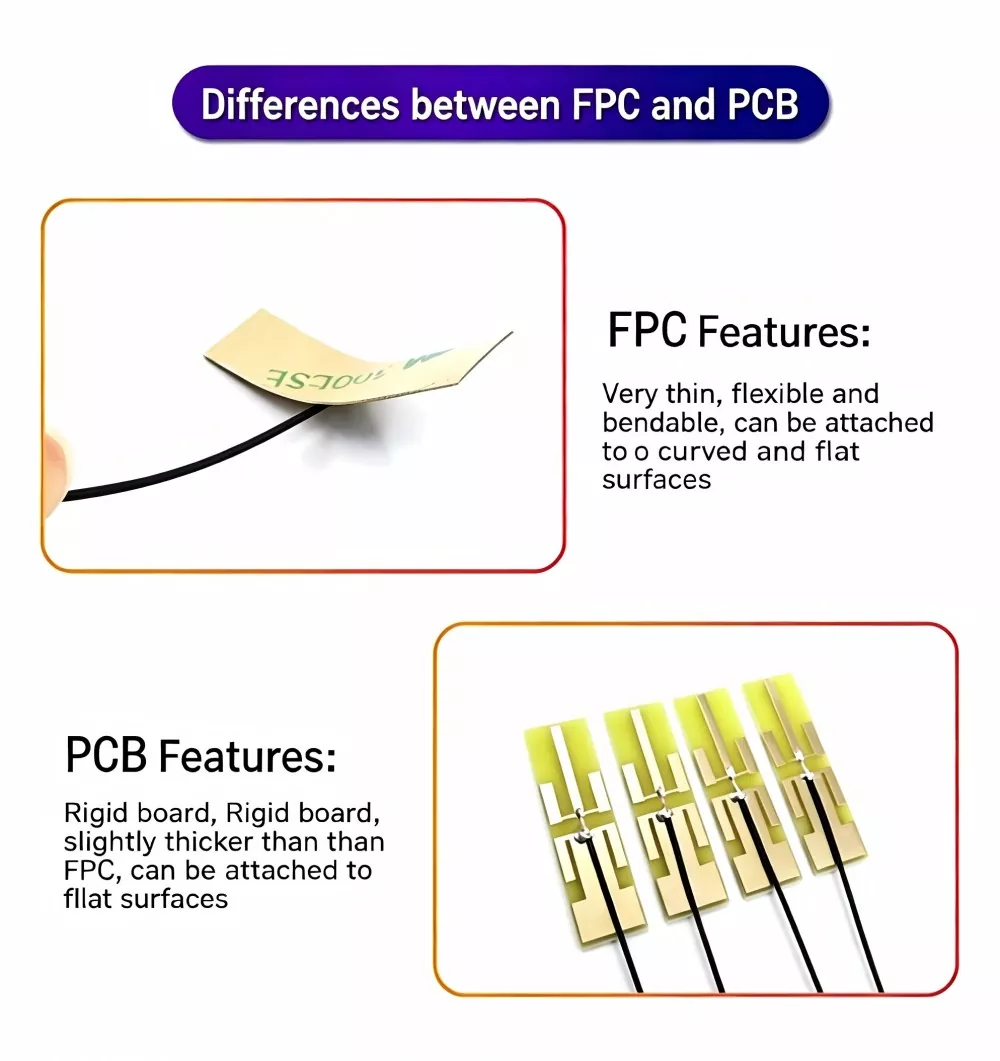

Q1: Como você escolhe entre uma antena FPC e uma antena PCB?

R: FPC flexível e dobrável, ideal para caber em espaços estreitos e curvos - preferido para dispositivos leves e finos. PCB rígido, adequado apenas para superfícies planas; escolha esta opção se seu orçamento for limitado e você tiver amplo espaço disponível.

Q2: Quais bandas de frequência a antena FPC suporta?

R: As antenas FPC da Qianmu Communication cobrem frequências de 13,56 MHz NFC a 6 GHz 5G, suportando tecnologias sem fio, incluindo 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa e ZigBee.

Q3: Qual é a temperatura operacional da antena FPC?

A: -45°C a +85°C, atendendo aos padrões de uso industrial.

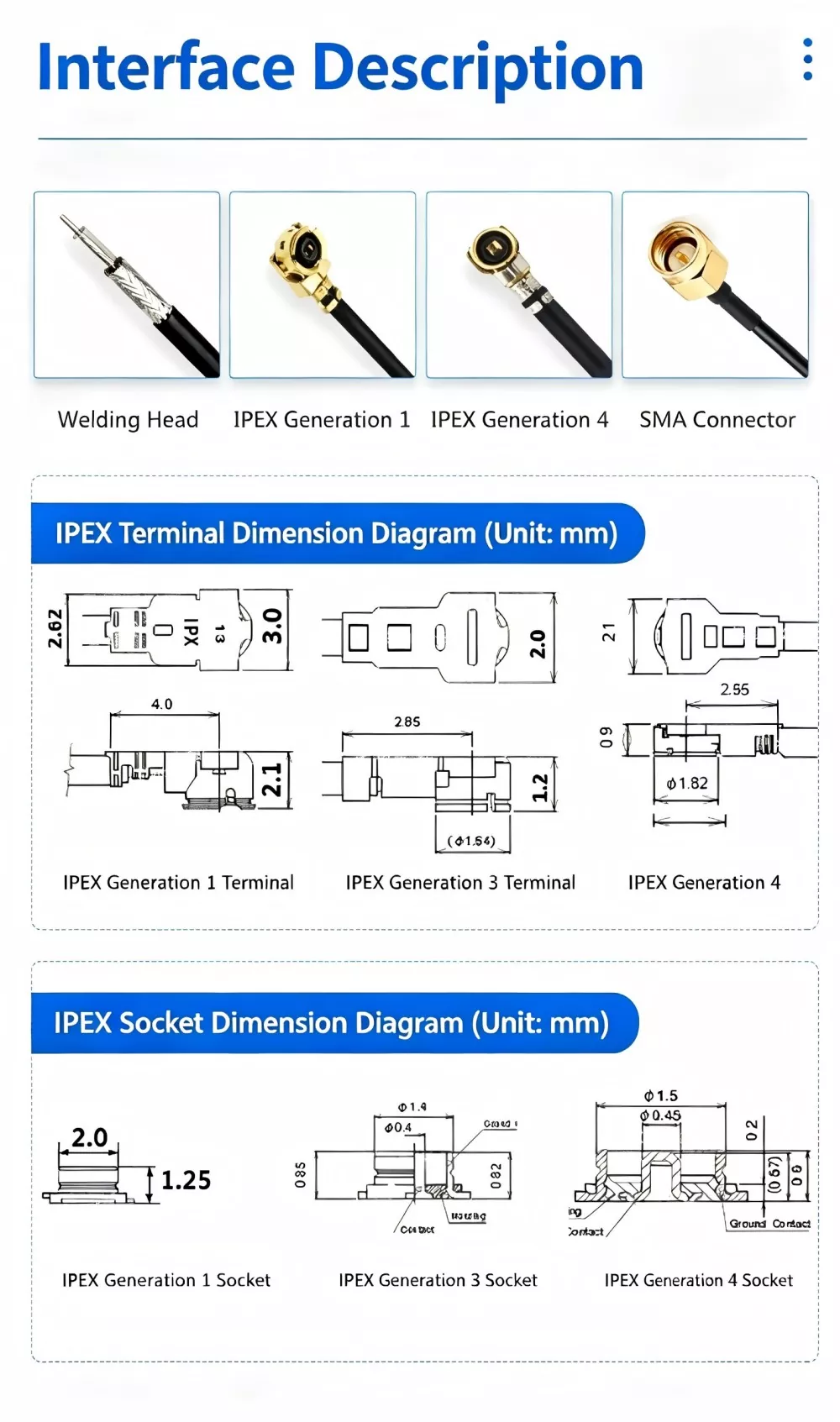

Q4: Quais são as diferenças entre os conectores IPEX, U.FL e MHF4?

R: Todos são conectores RF miniatura, com dimensões U.FL > MHF4. O MHF4 é ainda menor e é comumente usado em aplicações 5G; basta selecionar o conector com base nas especificações de interface da sua placa-mãe.

P5: Suporta personalização de pequenos lotes?

R: Oferecemos suporte e podemos cuidar de todo o processo de pedido – desde o projeto do esquema e prototipagem até a produção em pequena e grande escala.
