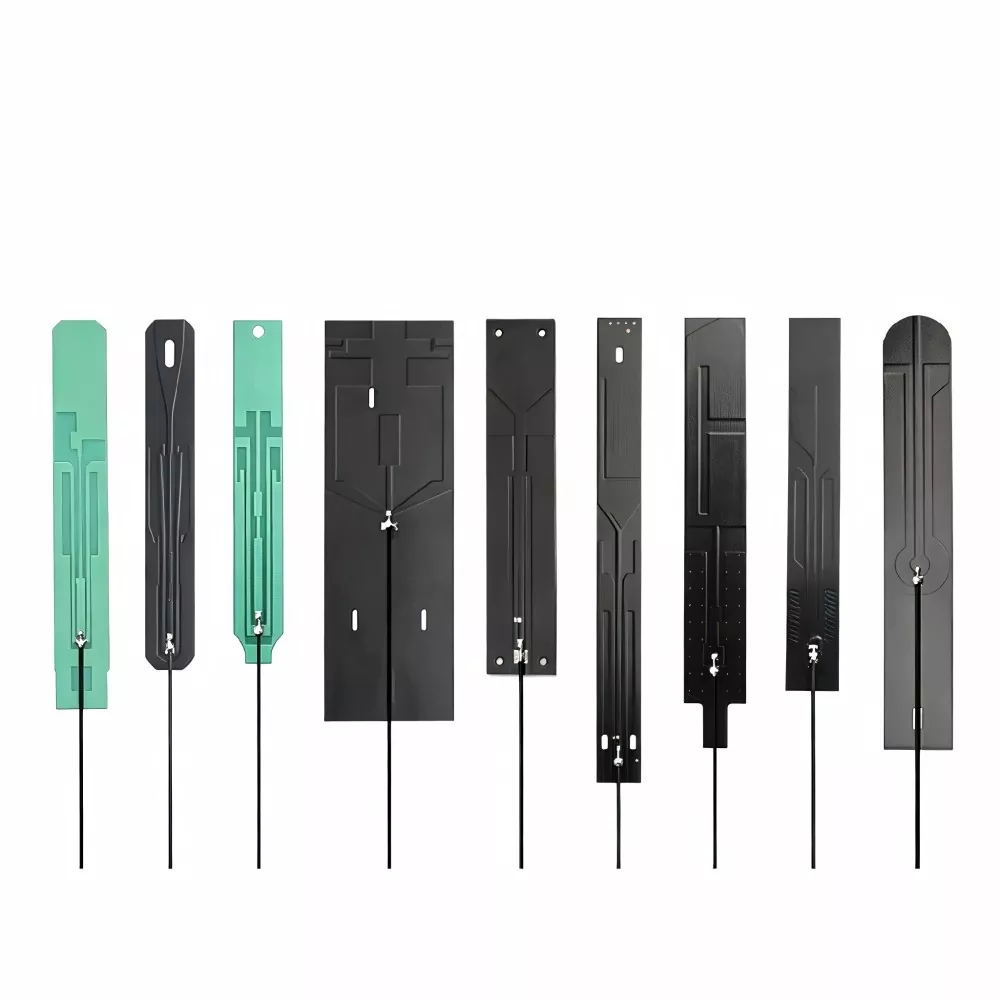

Antenas FPC vs. PCB: Principais diferenças para dispositivos eletrônicos compactos

Escolher uma antena para um dispositivo eletrônico compacto envolve mais do que encontrar um componente que caiba no espaço disponível. A antena deve funcionar com o layout da PCB, o gabinete, a frequência operacional e os componentes adjacentes do dispositivo.

Antenas FPC e antenas PCB são duas opções para projetos sem fio incorporados. Ambos podem ser usados ​​em eletrônica compacta, mas diferem na construção, nos requisitos de instalação e na forma como se enquadram no processo de fabricação.

Para engenheiros que desenvolvem dispositivos IoT, tablets, eletrônicos vestíveis e terminais sem fio, compreender essas diferenças antecipadamente pode ajudar a evitar alterações desnecessárias no projeto durante a prototipagem.

O que é uma antena FPC?

Uma antena FPC usa um padrão condutor em um substrato flexível de circuito impresso. Sua estrutura fina permite que seja instalado em espaços estreitos adequados ou ao longo de certas superfícies curvas dentro de um gabinete eletrônico.

Isto pode ser útil quando a PCB principal não oferece espaço suficiente para a antena ou quando a caixa do dispositivo requer uma posição de montagem diferente.

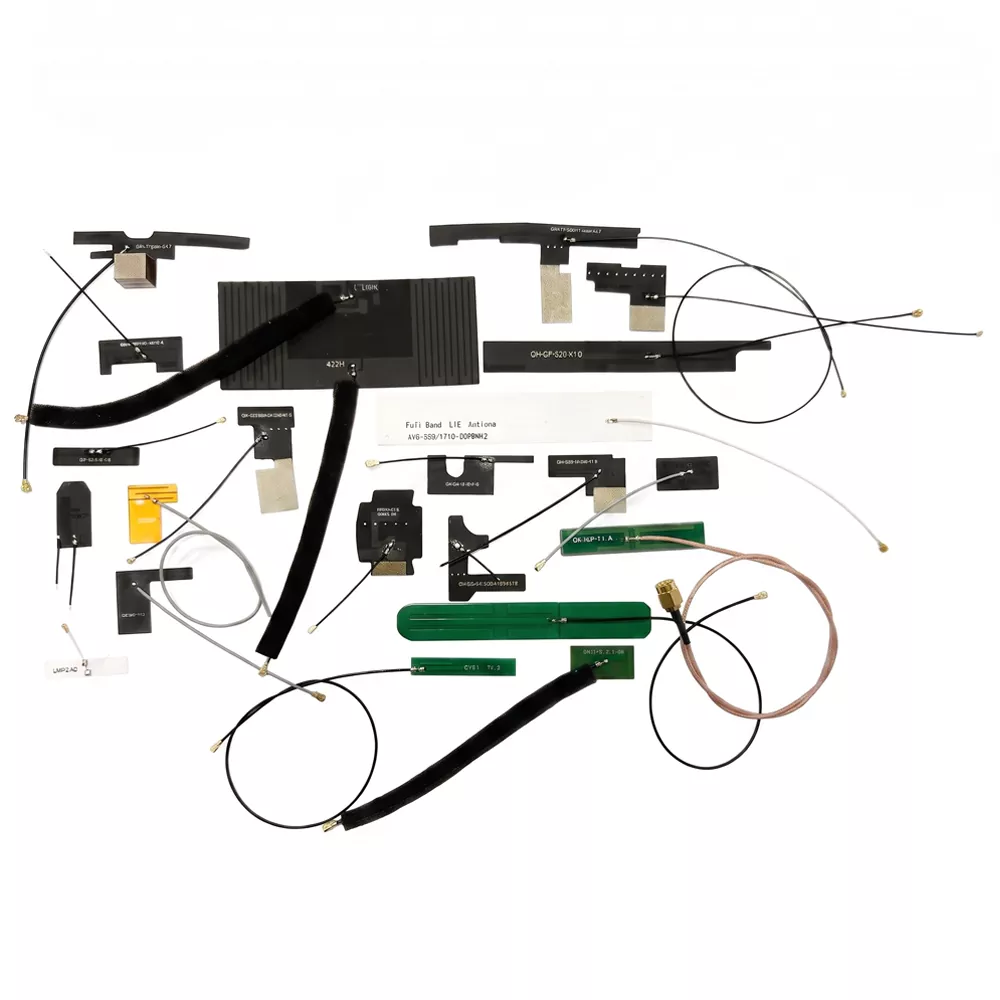

As aplicações típicas incluem eletrônicos vestíveis, terminais portáteis, dispositivos portáteis e equipamentos IoT compactos. OAlcance da antena FPCda Qianmu abrange soluções de antenas integradas para diferentes aplicações sem fio, com especificações selecionadas de acordo com os requisitos do dispositivo.

Ao avaliar uma antena FPC, os engenheiros devem verificar suas dimensões, frequência operacional, opções de cabos e conectores, método de montagem e distância de componentes metálicos próximos.

O que é uma antena PCB?

Uma antena PCB é formada por um padrão condutor em uma placa de circuito impresso. Dependendo do projeto, pode ser integrado na placa principal ou colocado em uma placa dedicada.

Esta abordagem pode reduzir a necessidade de um componente de antena separado quando a placa de circuito tiver espaço suficiente para o elemento radiante e o espaço necessário. É frequentemente considerado para módulos sem fio, controladores IoT, equipamentos domésticos inteligentes e outros produtos com um layout de placa relativamente estável.

No entanto, uma antena PCB não é automaticamente a opção de menor custo ou melhor desempenho. Seus resultados dependem da geometria da antena, do plano de terra, dos materiais da placa, dos componentes próximos e do invólucro final.

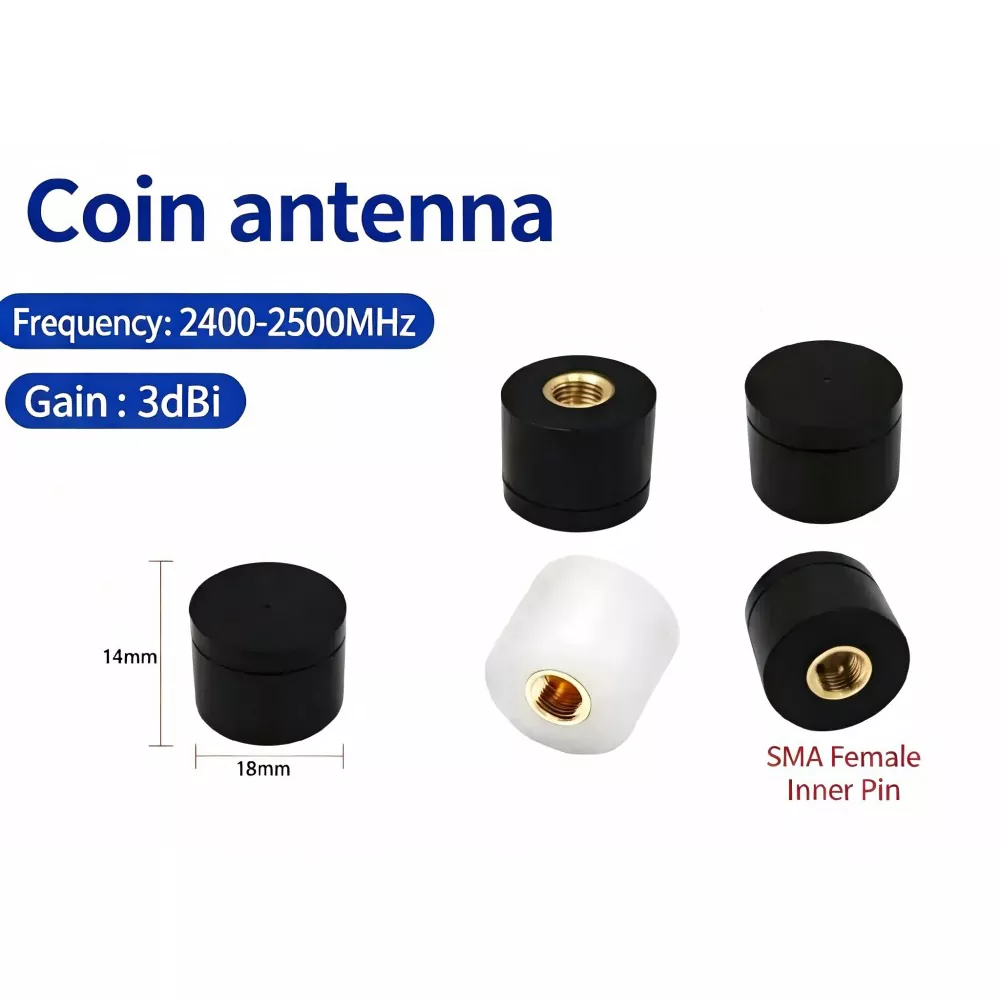

de Qianmusoluções de antena integradasincluem abordagens baseadas em FPC e integradas em PCB para diferentes estruturas de dispositivos.

Antena FPC vs. Antena PCB: Principais diferenças

A diferença prática é como cada antena se encaixa no produto. Uma antena FPC oferece mais liberdade de posicionamento, enquanto uma antena PCB pode simplificar a integração quando a placa de circuito foi projetada em torno dela.

Nenhum dos tipos garante melhor desempenho sem fio sem testes no dispositivo pretendido.

1. Espaço de instalação e projeto mecânico

O espaço disponível costuma ser o primeiro fator a avaliar.

Uma antena FPC pode ser colocada ao longo de uma parede de gabinete ou dentro de uma área interna estreita, desde que os limites de curvatura da antena, as condições de montagem e os requisitos elétricos sejam respeitados. Isso pode ser útil em dispositivos onde a bateria, a tela e a placa-mãe ocupam a maior parte do espaço disponível.

Uma antena PCB precisa de uma área adequada na placa de circuito. Seu layout deve levar em conta o elemento radiante, o plano de terra e a distância de outros componentes.

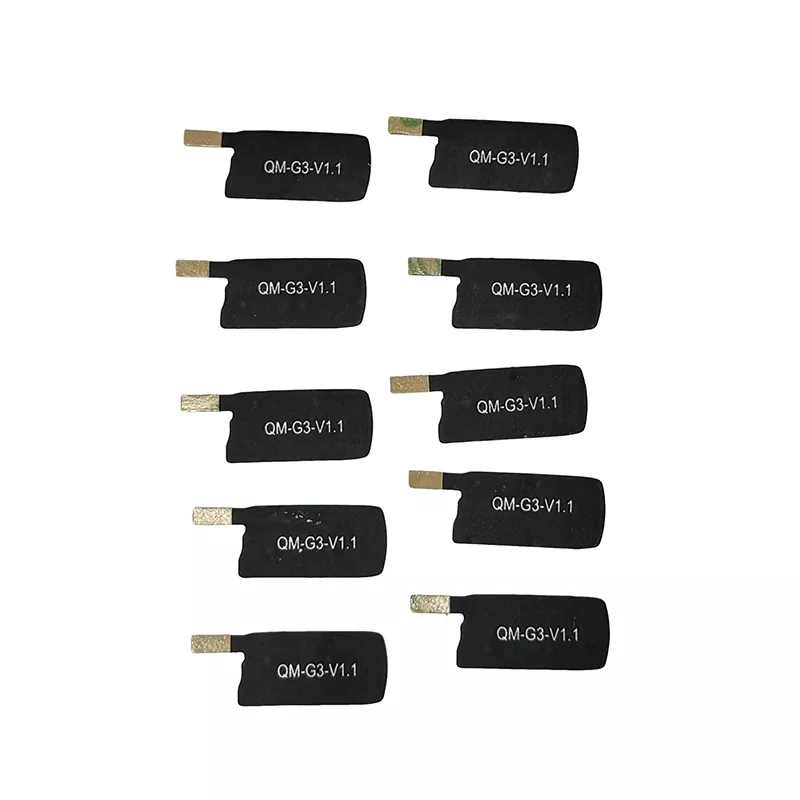

Por exemplo, um tablet com um layout interno compacto pode se beneficiar da avaliação de uma antena flexível que pode ser posicionada longe de áreas lotadas. de QianmuAntena ultrafina para tablet FPCé um produto relevante a ser analisado na avaliação deste tipo de integração.

A escolha final deve ser baseada no projeto mecânico completo e não apenas nas dimensões da antena.

2. Desempenho de RF e estabilidade de sinal

Uma antena flexível não fornece automaticamente uma recepção mais forte e uma antena integrada em PCB não é necessariamente mais estável.

O desempenho depende da frequência operacional, da geometria da antena, da correspondência de impedância, da referência de aterramento, dos materiais do gabinete e dos componentes adjacentes. Baterias, suportes metálicos, monitores e cabos podem afetar a antena instalada.

Antes de selecionar uma antena, os engenheiros devem confirmar os seguintes parâmetros:

• Frequência operacional e largura de banda necessária

• Impedância e VSWR

• Padrão de ganho e radiação

• Plano de terra e folga da antena

• Requisitos de conector e cabo de alimentação

• Desempenho no gabinete acabado

Para dispositivos sem fio compactos, testar a antena na posição real de instalação é particularmente importante. Os resultados obtidos com uma antena independente podem não representar seu desempenho após a montagem da antena no produto final.

3. Custo de fabricação e montagem

O custo total depende do design completo do dispositivo, não apenas do preço da antena.

Uma antena PCB pode reduzir componentes separados e etapas de montagem quando se ajusta a um layout de placa existente. No entanto, se o projeto exigir alterações nas dimensões da PCB, no roteamento ou no posicionamento dos componentes, essas alterações podem aumentar o trabalho de desenvolvimento.

Uma antena FPC é um componente separado e pode exigir materiais de fixação adicionais, um cabo ou um conector. No entanto, pode ser mais prático quando evita uma grande reformulação da PCB ou do gabinete.

Para projetos OEM, compare os seguintes custos:

• Fabricação de antena

• Modificações de PCB e gabinete

• Cabos, conectores e materiais de montagem

• Montagem e inspeção

• Teste de protótipo e ajuste de RF

• Volume de produção e demanda esperada

Solicitar cotações com base nos mesmos requisitos técnicos proporciona uma comparação mais útil do que julgar as duas tecnologias pelos preços básicos dos componentes.

4. Qual antena é adequada para sua aplicação?

O design apropriado depende da estrutura física do dispositivo e dos requisitos sem fio.

Dispositivos vestíveis e portáteis:Pode valer a pena avaliar uma antena FPC quando o gabinete é curvo ou o layout interno deixa espaço limitado para uma estrutura de antena rígida.

Produtos para casa inteligente e IoT:Ambas as opções podem ser adequadas. A decisão depende do padrão sem fio, do layout da placa, do gabinete e do processo de montagem.

Equipamento sem fio industrial:Uma antena PCB pode funcionar bem quando o layout da placa é fixo e há espaço suficiente disponível. Uma antena FPC pode ser útil quando o espaço de montagem for restrito.

Terminais para tablet e portáteis:Uma antena flexível pode fornecer opções adicionais de posicionamento, principalmente quando a estrutura interna está lotada. A escolha final ainda requer validação de RF.

de Qianmugama de produtosinclui categorias de antenas internas e externas para diferentes aplicações sem fio. A revisão das estruturas de produtos disponíveis juntamente com os desenhos dos dispositivos pode ajudar a restringir as opções apropriadas.

5. Quais informações são necessárias para uma antena personalizada?

Antes de solicitar um orçamento ou protótipo, prepare os principais detalhes da aplicação pretendida:

1. Banda de frequência:Especifique as frequências operacionais e os padrões sem fio necessários.

2. Dimensões disponíveis:Forneça o tamanho máximo da antena e a área de instalação disponível.

3. Estrutura do dispositivo:Compartilhe desenhos de PCB, dimensões de gabinetes e posições de componentes metálicos ou baterias próximos.

4. Requisitos de RF:Identifique a impedância alvo, largura de banda, VSWR, ganho e outros critérios de desempenho aplicáveis.

5. Método de conexão:Confirme se o projeto precisa de uma conexão direta de PCB, cabo coaxial, conector IPEX ou outra interface.

6. Requisitos de teste:Especifique quaisquer medições de RF necessárias ou validação em nível de produto.

7. Plano de produção:Forneça a quantidade do protótipo, o volume esperado do pedido e o cronograma de desenvolvimento.

Esses detalhes ajudam a determinar se uma antena FPC, uma antena PCB ou outra estrutura de antena integrada é apropriada para o projeto.

Perguntas frequentes

Uma antena FPC é melhor do que uma antena PCB?

Não em todos os aplicativos. As antenas FPC oferecem maior flexibilidade no posicionamento físico, enquanto as antenas PCB podem simplificar a integração quando o layout da placa oferece espaço suficiente. A escolha certa depende da estrutura do dispositivo e dos requisitos de RF.

As antenas FPC e PCB podem suportar Wi-Fi e Bluetooth?

Sim. Ambos podem ser projetados para aplicações Wi-Fi e Bluetooth, incluindo produtos de 2,4 GHz. A compatibilidade depende do design da antena, largura de banda, correspondência e condições de instalação.

Uma antena PCB sempre custa menos?

Não. Uma antena PCB pode reduzir componentes separados e trabalho de montagem, mas reprojetar PCB pode adicionar custos de desenvolvimento. Uma antena FPC pode ser mais econômica quando evita grandes alterações na placa-mãe ou no gabinete.

O que afeta o desempenho de uma antena integrada?

A frequência operacional, a geometria da antena, o plano de aterramento, a correspondência de impedância, os materiais do gabinete e os componentes próximos podem influenciar o desempenho. O teste no dispositivo finalizado é essencial.

A Qianmu pode fornecer uma antena FPC personalizada?

A página da antena FPC de Qianmu descreve as opções de personalização disponíveis, incluindo dimensões, frequência, conectores, cabos e métodos de instalação. As especificações finais devem ser confirmadas em relação aos requisitos mecânicos e de RF do projeto.

Escolhendo entre antenas FPC e PCB

A decisão entre uma antena FPC e uma antena PCB deve começar com o layout do dispositivo, frequência operacional e desempenho sem fio necessário. A flexibilidade de instalação, as etapas de montagem e o custo total de desenvolvimento devem então ser avaliados em conjunto.

Para produtos eletrônicos compactos, confirmar antecipadamente a posição da antena e testar o projeto no gabinete pretendido pode reduzir alterações evitáveis ​​posteriormente no desenvolvimento.

Para avaliar uma opção adequada, analise as soluções de antena FPC da Qianmu e outras opções de antena integradas juntamente com os requisitos do seu dispositivo.
