O que exatamente é uma antena de patinho de borracha?

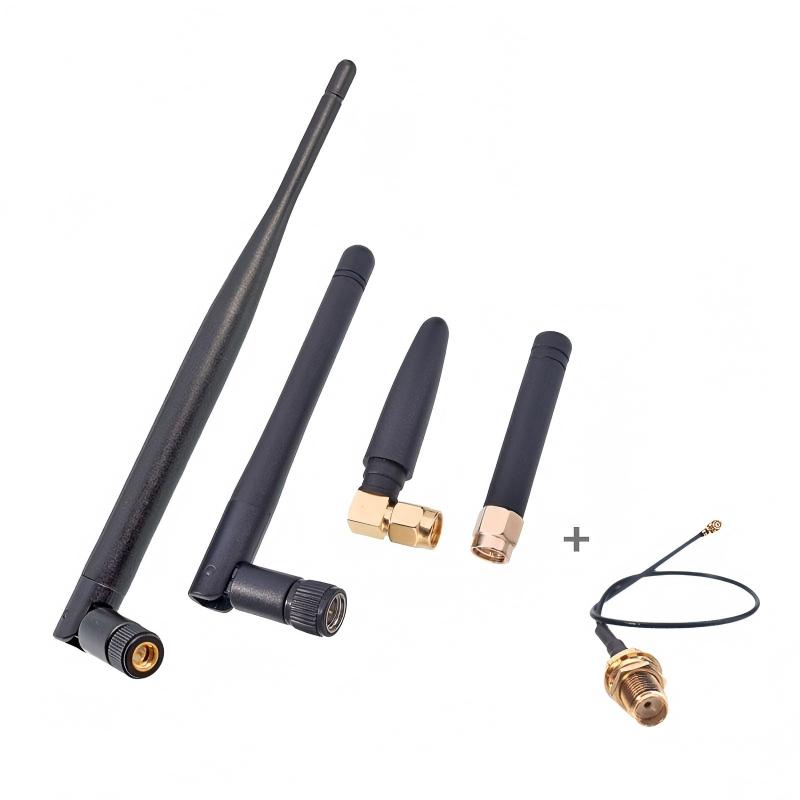

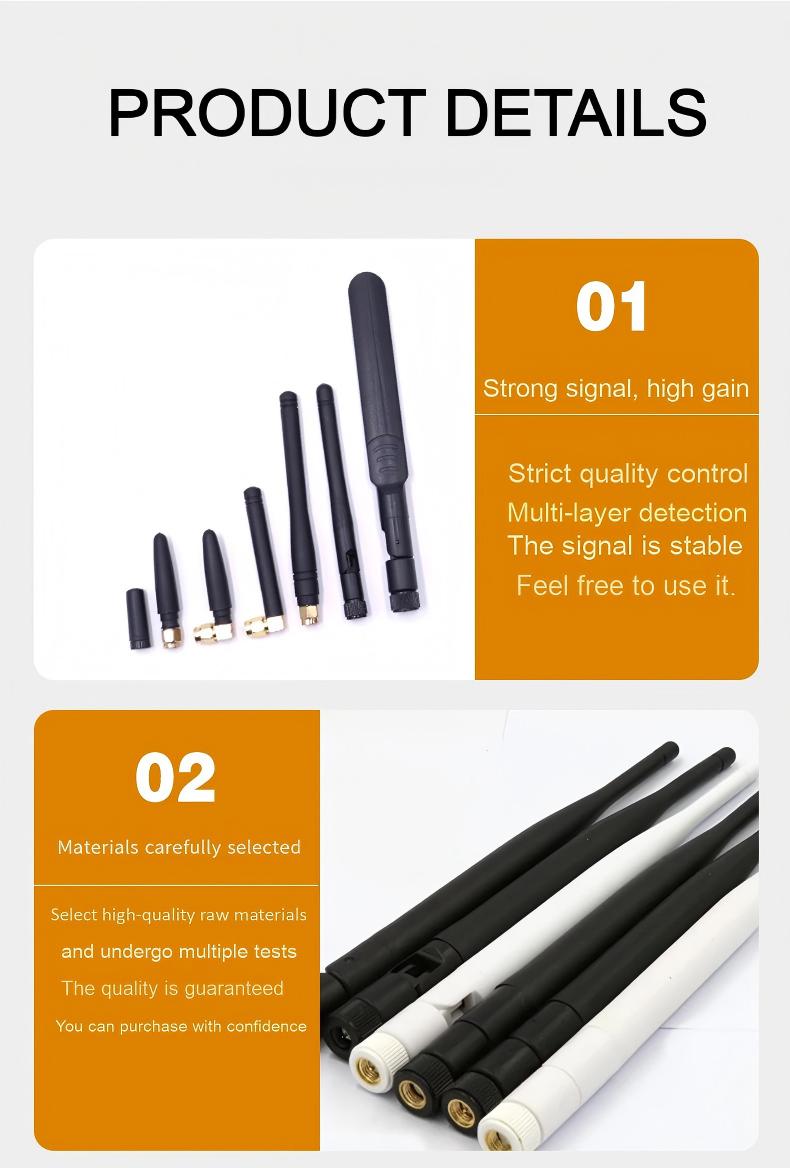

A antena de patinho de borracha(comumente conhecida como antena de borracha ou antena de pato de borracha) é um pequenoantena omninomeado por sua camada protetora externa de borracha ou plástico. É amplamente utilizado em dispositivos de comunicação sem fio, como walkie-talkies, roteadores sem fio, rádios automotivos e dispositivos IoT. Qianmu Communications explica suas principais características e princípios de funcionamento:

1. Estrutura e recursos de design

Materiais externos:

A camada externa é feita de borracha/silicone flexível (alguns são de plástico rígido), proporcionando proteção física, como impermeabilização, resistência ao choque e resistência à corrosão.

A cor geralmente é preta, com algumas opções personalizadas disponíveis em outras cores (como branco ou laranja).

Estrutura interna:

Radiador central: Um fio de metal enrolado em espiral interno (cobre ou aço) escondido dentro dele, servindo como elemento radiante da antena.

Circuito de correspondência de base: Um pequeno circuito de correspondência (como um capacitor ou indutor) pode ser integrado na parte inferior para otimizar a impedância (normalmente 50Ω) para correspondência de dispositivos.

Conector: Interfaces RF comuns, como SMA, RP-SMA e TNC, são usadas na parte inferior, permitindo conexão direta com parafuso ao equipamento.

Formato: cilíndrico ou cônico, normalmente com 5–20 cm de comprimento (dependendo da banda de frequência operacional), com diâmetro de aproximadamente 0,5–2 cm.

2. Princípio de funcionamento e características elétricas

Princípio da Radiação: O fio espiral interno funciona essencialmente como uma antena monopolo encurtada, com seu comprimento elétrico estendido através da estrutura espiral, permitindo ressonância na banda de frequência alvo (como 433 MHz ou 2,4 GHz), apesar de suas pequenas dimensões físicas.

Radiação omnidirecional: Quando instalado verticalmente, proporciona radiação uniforme no sentido horizontal em 360°, com menor ganho no sentido vertical.

Cobertura de banda

1. Banda única: projetada especificamente para uma banda de frequência específica (por exemplo, GPS 1,5 GHz, 4G 1,8 GHz).

2. Multibanda: Suporta múltiplas frequências (por exemplo, cobrindo simultaneamente UHF 400 MHz e 2,4 GHz) por meio de espiral segmentada ou design indutivo.

3. Principais vantagens

Durabilidade física:

O invólucro de borracha é resistente a dobras e à prova d'água (geralmente com classificação IP67), tornando-o adequado para aplicações externas ou móveis (como dispositivos automotivos e portáteis).

Fácil de instalar:

Conecte diretamente a interface do dispositivo sem configurações complexas.

Baixo custo:

A produção industrial em massa tem custos baixos.

Leve:

Normalmente pesa menos de 50 gramas, o que o torna ideal para dispositivos portáteis.

4. Cenários típicos de aplicação

Eletrônicos de consumo:

Roteador doméstico (Wi-Fi 2,4 GHz/5 GHz), fones de ouvido Bluetooth, sensores domésticos inteligentes.

A antena removível de borracha preta na parte superior do roteador TP-Link.

Comunicação sem fio profissional:

Rádio bidirecional (banda UHF/VHF), rádio montado em veículo e antena de transmissão de vídeo drone.

Internet das Coisas (IoT):

Antena do módulo NB-IoT/LoRa, terminal de posicionamento GPS.

Equipamentos industriais:

Controles remotos industriais (guindastes, AGVs), nós de redes de sensores.

5. Limitações e Considerações

Menor eficiência:

Devido às restrições de miniaturização, a eficiência da radiação é normalmente de apenas 30% a 60% (em comparação com mais de 80% para antenas de tamanho normal).

Ganho limitado:

As características de baixo ganho resultam em distâncias de transmissão mais curtas (por exemplo, roteadores Wi-Fi com antenas dipolo normalmente cobrem um alcance de ≤50 metros).

Local de instalação sensível:

Deve ser instalado verticalmente para garantir omnidirecionalidade; o desempenho diminui quando próximo a superfícies metálicas (efeito plano terra).

Banda de frequência fixa:

A frequência não pode ser ajustada após sair da fábrica; é necessária uma seleção precisa do modelo de acordo com a banda de frequência do equipamento.

6. Recomendações de seleção e uso

Banda de frequência correspondente:

Confirme a banda de frequência operacional do dispositivo (por exemplo, 315 MHz, 868 MHz, 2,4 GHz) e selecione a antena ressonante correspondente.

Compatibilidade de interface:

Verifique o tipo de interface do dispositivo (por exemplo, SMA macho/fêmea) para evitar incompatibilidade física.

Adaptação de cena:

Os equipamentos externos devem ter classificação de proteção IP67; equipamentos montados em veículos devem considerar o projeto antivibração.

Atualização de desempenho:

Os requisitos de longo alcance podem ser atendidos substituindo-a por uma antena de alto ganho, mas isso sacrificará a omnidirecionalidade.

Resumo: A antena chicote representa uma solução econômica e prática em dispositivos sem fio, preferida em eletrônicos de consumo e hardware industrial devido ao seu baixo custo, fácil instalação e robusta durabilidade física. No entanto, seu baixo ganho e largura de banda estreita limitam sua aplicação em cenários de alto desempenho, portanto, antenas externas profissionais continuam sendo necessárias para comunicações de longo alcance ou altamente confiáveis ​​(como transmissão de vídeo de drones ou estações base).
