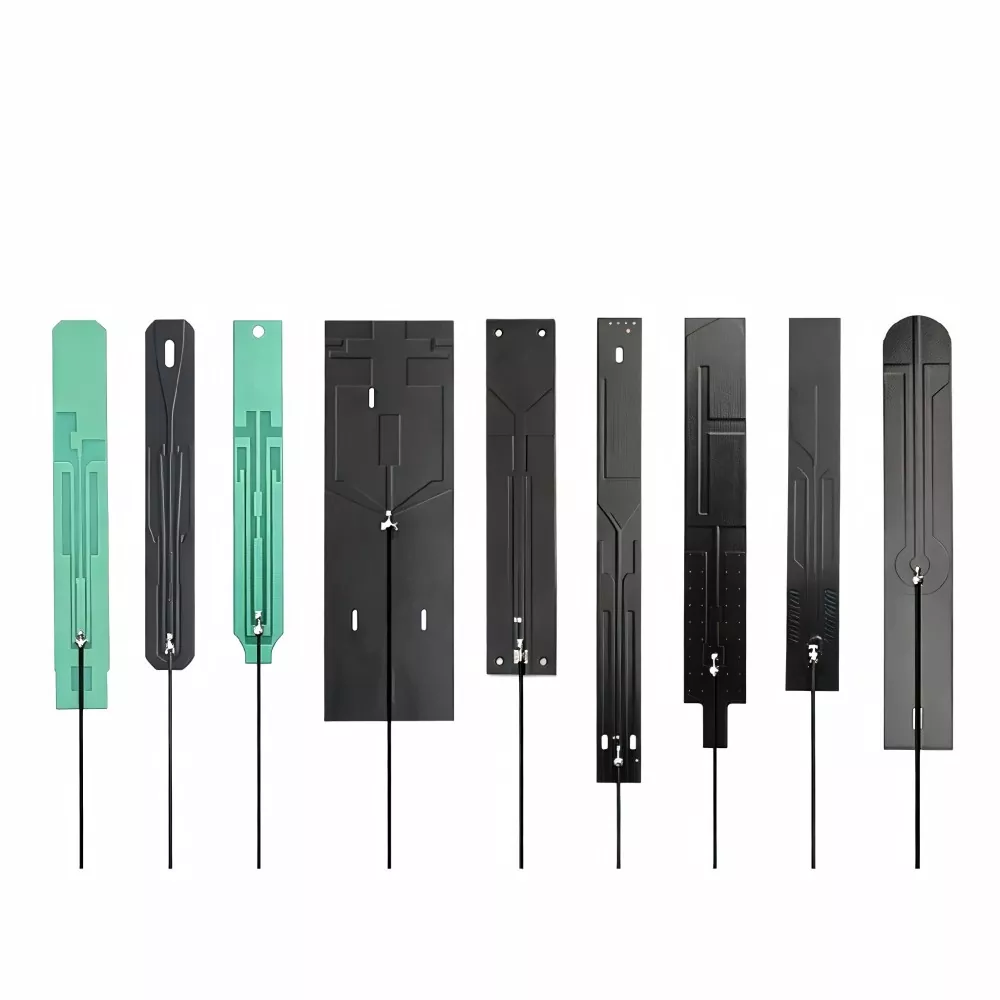

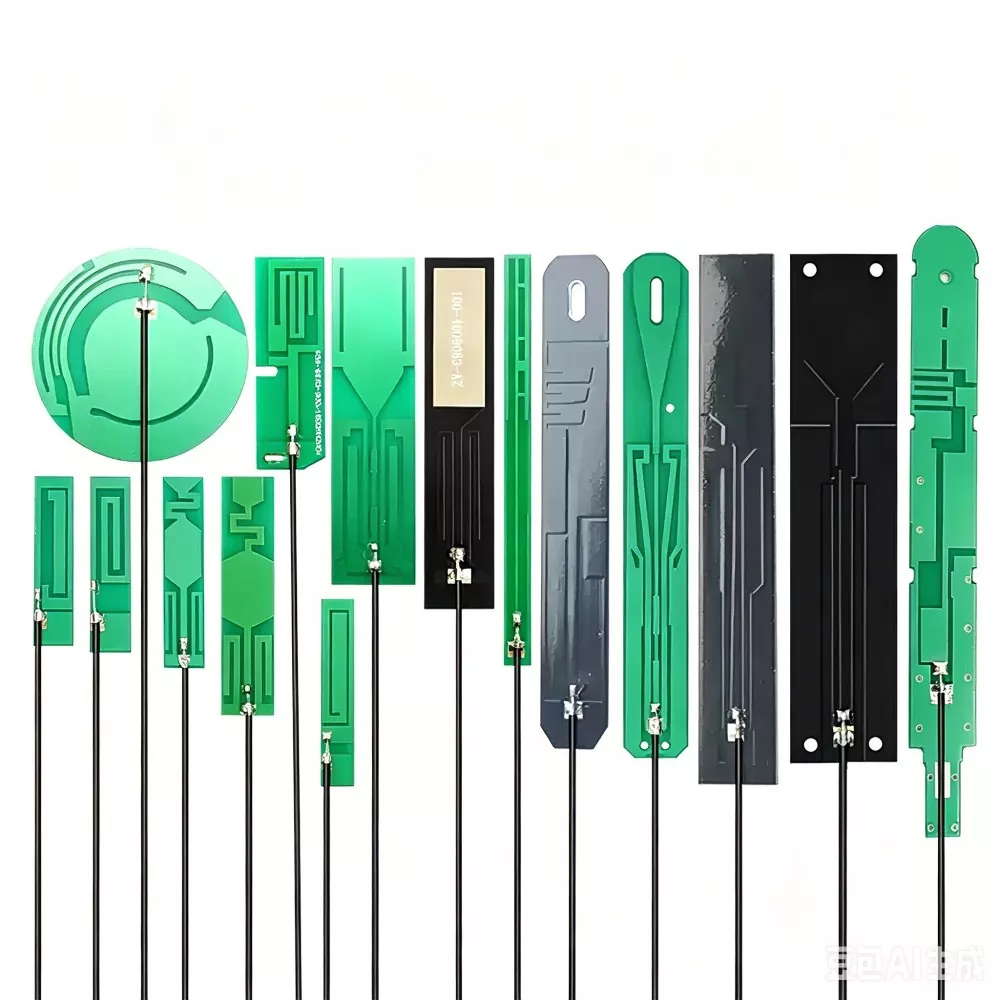

Antena PCB Rígida
é um fornecedor e fabricante confiável de antenas PCB rígidas na China, fornecendo soluções de fonte original para pedidos em grandes quantidades e projetos personalizados. Somos especializados em antenas integradas padrão e personalizadas para aplicações 2.4G, 5.8G, WiFi, Bluetooth, LTE e LoRa, apoiadas por suporte profissional OEM/ODM.
A antena PCB rígida é uma antena transceptora sem fio embutida em miniatura, fabricada usando tecnologia profissional de gravação, impressão e montagem em superfície de placas de circuito PCB. Como uma solução de antena integrada convencional no campo atual de comunicação sem fio, ela elimina a estrutura redundante de antenas externas e oferece vantagens importantes, como design leve, miniaturização e alta adaptabilidade. É a escolha ideal para dispositivos de hardware inteligentes de pequena escala, integrados e altamente sofisticados, e é amplamente utilizado em IoT, eletrônicos de consumo e aplicações industriais sem fio.
Faixa de compatibilidade de dispositivos
Com excelentes vantagens de adaptabilidade e integração, a antena PCB rígida pode ser amplamente aplicada em vários dispositivos sem fio incorporados compactos. É adequado para aplicações em produtos eletrônicos de consumo, sistemas domésticos inteligentes, IoT industrial, comunicação em veículos e equipamentos de segurança. Os dispositivos compatíveis típicos incluem:
· Dispositivos domésticos inteligentes: tomadas inteligentes, sistemas de iluminação inteligentes, fechaduras inteligentes, aspiradores robóticos, sensores de temperatura e umidade e sensores de portas/janelas.
· Dispositivos terminais IoT: gateways LoRa, módulos NB-IoT, módulos IoT 4G/5G, coletores de dados sem fio e terminais de posicionamento.
· Dispositivos Bluetooth e WiFi: fones de ouvido sem fio, alto-falantes Bluetooth, módulos WiFi, dispositivos de espelhamento de tela sem fio e dispositivos portáteis inteligentes.
· Equipamentos de controle industrial: Sensores industriais sem fio, terminais de controle automatizados, gateways industriais e módulos de monitoramento sem fio.
· Dispositivos de segurança e montados em veículos: gravadores em veículos, rastreadores GPS de veículos, câmeras de vigilância sem fio e módulos de controle de acesso sem fio.
· Outros dispositivos sem fio compactos: Mini controles remotos, termômetros sem fio, terminais de comunicação portáteis e outros dispositivos sem fio incorporados.
Destaques dos principais produtos
A antena PCB rígida oferece excelente compatibilidade, integração compacta e desempenho sem fio confiável, tornando-a adequada para uma ampla gama de dispositivos sem fio incorporados. É amplamente utilizado em sistemas domésticos inteligentes, aplicações industriais de IoT, eletrônicos de consumo, comunicação de veículos e equipamentos de segurança.
Os principais produtos aplicáveis incluem:
· Dispositivos domésticos inteligentes: tomadas inteligentes, sistemas de iluminação inteligentes, fechaduras inteligentes, aspiradores robóticos, sensores de temperatura e sensores de portas/janelas.
· Terminais IoT: gateways LoRa, módulos NB-IoT/4G/5G, coletores de dados sem fio e terminais de posicionamento.
· Dispositivos Bluetooth e WiFi: fones de ouvido sem fio, alto-falantes Bluetooth, módulos WiFi, dispositivos de transmissão de tela e produtos vestíveis inteligentes.
· Equipamentos industriais: Sensores industriais sem fio, terminais de automação, gateways industriais e módulos de monitoramento sem fio.
· Veículos e dispositivos de segurança: câmeras de painel, rastreadores de veículos, câmeras sem fio e módulos de controle de acesso sem fio.
· Outros dispositivos sem fio: Mini controles remotos, termômetros sem fio e dispositivos portáteis de comunicação embarcados.
Especificações técnicas detalhadas
A antena PCB rígida modelo padrão de nossa fábrica passou por testes e verificação laboratoriais abrangentes para todos os parâmetros, garantindo especificações precisas e rastreáveis. Ele foi projetado para atender aos requisitos de comunicação sem fio de diversas aplicações civis e industriais. As principais especificações estão listadas abaixo (personalização e modificações estão disponíveis):
|
Item de parâmetro |
Parâmetros Técnicos Padrão |
|
Banda de frequência operacional |
2,4 GHz, 5,8 GHz, 433 MHz, 868 MHz, 915 MHz, compatibilidade de banda completa LTE (personalização multibanda disponível) |
|
Impedância característica |
50Ω (impedância de RF padrão, compatível com módulos convencionais) |
|
Ganho da antena |
2dBi-5dBi (personalizável sob demanda, alto ganho opcional) |
|
Relação de onda estacionária VSWR |
≤1,5 (padrão de qualidade líder do setor, perda de sinal extremamente baixa) |
|
Tensão operacional |
3,3V/5V Universal |
|
Temperatura operacional |
-40°C ~ +85°C (operação em ampla temperatura, adequada para ambientes industriais agressivos) |
|
Temperatura de armazenamento |
-50℃ ~ +90℃ |
|
Material do tabuleiro |
Placa retardadora de chama de alta precisão FR-4 |
|
Especificações de tamanho |
Customizável em tamanhos padrão; modelos ultrafinos e em miniatura disponíveis. |
|
Método de interface |
Patch, solda, terminal IPEX (opcional) |
Vantagens competitivas do produto em comparação com seus pares
Atualmente, os produtos comuns de baixo custo no mercado geralmente apresentam problemas como impedância imprecisa, atenuação significativa do sinal, parâmetros de lote inconsistentes e baixa resistência a altas temperaturas. Como fabricante profissional de antenas PCB rígidas na China, nossa fábrica realizou atualizações abrangentes em quatro áreas principais - tecnologia de processo, seleção de materiais, testes e personalização - e oferece vantagens significativas sobre os concorrentes.
|
Dimensão de comparação |
Antena PCB rígida complementar padrão |
Antena PCB rígida de comunicação Thousand-Eye |
|
Seleção de material de placa |
Placas recicladas de baixa qualidade são propensas a deformação e têm baixa resistência a altas temperaturas. |
Placa de precisão retardadora de chamas FR-4 totalmente nova, com resistência a altas temperaturas, prevenção de deformação e excelentes propriedades de isolamento. |
|
Precisão do processo |
Gravura artificial, traços ásperos, grande erro de impedância. |
Gravação a laser totalmente automática, com roteamento preciso e tolerância de impedância ≤ ±1 Ω. |
|
Desempenho do sinal |
Capacidade anti-interferência fraca; atenuação severa do sinal em longas distâncias. |
Correspondência e ajuste de impedância profissional, baixa perda, alta anti-interferência e maior distância de transmissão. |
|
Estabilidade do lote |
Produzido artificialmente, com variações significativas de parâmetros entre lotes. |
Produção em massa totalmente automatizada, inspeção de amostragem de 100% dos parâmetros e consistência de lote extremamente alta. |
|
Atendimento personalizado |
Somente modelos padrão são suportados; a personalização leva muito tempo e é cara. |
Suporta personalização completa, design de esquema livre, prototipagem rápida e um curto ciclo de produção em massa. |
|
Inspeção de controle de qualidade |
Nenhum processo de teste completo, alta taxa de defeitos. |
Processo de inspeção em várias etapas, testes reais em um ambiente realista, taxa de defeito <0,1%. |
Guia de instalação e uso
Instalação simples e compatibilidade flexível sem necessidade de depuração complicada. Três métodos de instalação padrão estão disponíveis para atender aos requisitos de produção de diferentes dispositivos, garantindo um processo de instalação tranquilo e eficiente.
Instalação de montagem em superfície
Adequada para equipamentos de produção SMT em larga escala, a antena pode ser colocada e soldada diretamente na posição designada da placa-mãe do dispositivo usando uma máquina pick-and-place, permitindo a montagem automatizada com alta eficiência e consistência. Durante a instalação, evite colocar a antena perto de fontes de interferência, como baterias, tampas metálicas de blindagem ou chips de alta frequência. Mantenha uma folga de pelo menos 3 mm para garantir uma transmissão de sinal estável.
Instalação soldada à mão
Para protótipos de pequenos lotes, testes e aplicações de reparo, a soldagem manual pode ser usada para alinhar com precisão as almofadas da antena com os pontos de solda RF na placa-mãe. Use métodos de soldagem rápida e de baixa temperatura para evitar danos causados pelo calor no circuito da antena. Após a soldagem, organize a fiação adequadamente para evitar flexão ou compressão excessiva.
Instalação de junta terminal
A antena PCB rígida com conector IPEX pode ser conectada diretamente ao soquete RF na placa-mãe do dispositivo. Ele suporta instalação plug-and-play sem solda, permitindo fácil montagem e remoção, tornando-o ideal para testes de protótipos e aplicações de equipamentos de pequenos lotes.
|
Notas de instalação: Toda instalação de antena PCB rígida deve permitir espaço suficiente para evitar obstruções metálicas e proximidade de linhas de energia; caso contrário, isso resultará diretamente na atenuação do sinal, na sensibilidade reduzida e no desempenho de comunicação prejudicado do dispositivo. |
Dicas de seleção de produtos
Muitos clientes podem encontrar dificuldades na compra de antenas. A seleção incorreta pode resultar em sinais fracos do dispositivo, problemas de compatibilidade e atrasos no projeto. Com base em anos de experiência no setor, nossa fábrica desenvolveu diretrizes de compras profissionais para ajudar os clientes a fazer escolhas precisas e evitar riscos potenciais.
Combine a banda de frequência correspondente
Deve ser dada prioridade à seleção de antenas de acordo com a frequência de operação do módulo do dispositivo. Para dispositivos 2.4G, escolha uma antena 2.4G de frequência única; para dispositivos de banda dupla, selecione uma antena de banda dupla 2,4 G + 5,8 G. A correspondência de frequência incorreta pode causar perda de sinal ou transmissão instável.
Confirme o espaço de instalação do equipamento
Selecione uma antena em miniatura de tamanho padrão ou personalizada com base no espaço disponível dentro do dispositivo. Isto ajuda a evitar problemas de instalação causados por designs superdimensionados ou desempenho insuficiente causado por dimensões inadequadas da antena.
Considere o ambiente operacional
Para aplicações civis gerais, são recomendados modelos padrão. Para ambientes industriais com altas temperaturas ou forte interferência eletromagnética, selecione uma solução de antena PCB rígida reforçada para garantir uma operação estável a longo prazo.
Verifique a precisão dos parâmetros
Preste muita atenção aos principais parâmetros, como VSWR, impedância e ganho. Evite produtos com especificações imprecisas e priorize fornecedores que possam fornecer relatórios de medição reais e dados de testes confiáveis.
Escolha um fabricante confiável
Selecione um fabricante de antenas confiável que forneça recursos de personalização, verificação de qualidade e suporte pós-venda para garantir uma produção em massa estável e desempenho consistente do produto.
Por que escolher a Qianmu Communications?
Com muitos anos de experiência no setor de comunicações sem fio, a Qianmu Communications é um fabricante chinês de antenas PCB rígidas que construiu parcerias de longo prazo com clientes em todo o mundo. Ao alavancar quatro pontos fortes principais – tecnologia, capacidade de produção, qualidade e serviço – nos tornamos um fornecedor confiável para clientes nacionais e internacionais.
Equipe técnica profissional com fortes capacidades de P&D
Temos uma equipe experiente de engenharia de RF, especializada em ajuste de impedância de antena, otimização de banda de frequência e adaptação estrutural. Nossos especialistas podem resolver rapidamente desafios de sinal em diferentes dispositivos e fornecer aos clientes otimização gratuita de soluções de antena e suporte para depuração de protótipos.
Fornecimento Direto da Fábrica Fonte com Valor Competitivo
Com instalações de produção padronizadas e equipamentos automatizados, eliminamos custos desnecessários de intermediários e oferecemos vantagens de preço significativas para pedidos em grandes quantidades. Enquanto isso, controlamos rigorosamente a taxa de produtos com defeito para ajudar os clientes a reduzir os custos pós-venda.
Fortes capacidades de personalização para diversas aplicações
Fornecemos soluções de antenas personalizadas cobrindo diferentes bandas de frequência, tamanhos, estruturas e requisitos de desempenho. Com prototipagem rápida e recursos eficientes de produção em massa, podemos atender às necessidades de dispositivos de nicho e ambientes operacionais especiais.
Rigoroso controle de qualidade e total rastreabilidade do produto
Cada lote de produto é apoiado por registros completos de produção e dados de testes, permitindo uma rastreabilidade confiável. A estabilidade e consistência de nossos produtos excedem os padrões gerais da indústria.
Suporte pós-venda abrangente para um serviço confiável
Fornecemos consultoria técnica 24 horas por dia, 7 dias por semana, relatórios de inspeção e documentos de qualificação com remessas. Nosso serviço pós-venda ágil garante que os clientes recebam suporte contínuo em todos os seus projetos.
Perguntas frequentes
Q1: Ele pode suportar tamanhos personalizados e bandas de frequência?
R: Absolutamente. Como fabricante profissional de antenas, nossa fábrica oferece serviços abrangentes de personalização. Podemos desenvolver soluções personalizadas com base no projeto estrutural do seu dispositivo, dimensões de instalação, bandas de frequência necessárias e especificações de ganho. Propostas de soluções gratuitas e produção de amostras estão disponíveis.
Q2: O que causa sinal fraco após a instalação?
R: Os motivos mais comuns incluem instalação inadequada, como colocar a antena muito perto de componentes metálicos, linhas de energia ou fontes de interferência de chip, ou deixar espaço insuficiente ao redor da antena. Além disso, a banda de frequência da antena deve ser verificada para garantir a compatibilidade com o módulo do dispositivo. Nossa fábrica fornece orientação profissional de ajuste para ajudar a resolver rapidamente problemas de sinal.
Q3: Qual é a quantidade mínima de pedido? Qual é o prazo de entrega?
R: Não há quantidade mínima de pedido para produtos padrão. Pedidos personalizados e amostras de pequenos lotes também estão disponíveis. Os pedidos padrão podem ser entregues no mesmo dia, enquanto a produção em massa em grande escala geralmente leva de 7 a 10 dias úteis. Os cronogramas de produção podem ser ajustados de acordo com as prioridades do pedido do cliente.
Q4: O que é melhor: antena PCB rígida ou uma antena convencional?
R: Para dispositivos embarcados compactos, a antena PCB rígida é geralmente a escolha preferida devido ao seu tamanho pequeno, capacidade de instalação oculta, alta integração e forte adaptabilidade. Para equipamentos externos que exigem transmissão de longa distância, as antenas stick tradicionais podem ser mais adequadas.
