Antena de dados 4G para tablet

A Antena de Dados 4G para Tablet é um componente integrado de recepção e transmissão de sinal sem fio projetado especificamente para tablets. Esta Antena Tablet 4G LTE apresenta uma estrutura leve e flexível otimizada para o espaço interno limitado dos tablets. Ele lida com transmissão de dados e recepção de sinal em redes 4G LTE, suportando conectividade celular, upload e download de dados e comunicação de rede estável. Como uma antena 4G LTE integrada, ela foi projetada para instalação interna em vez de ser usada como uma antena universal externa.

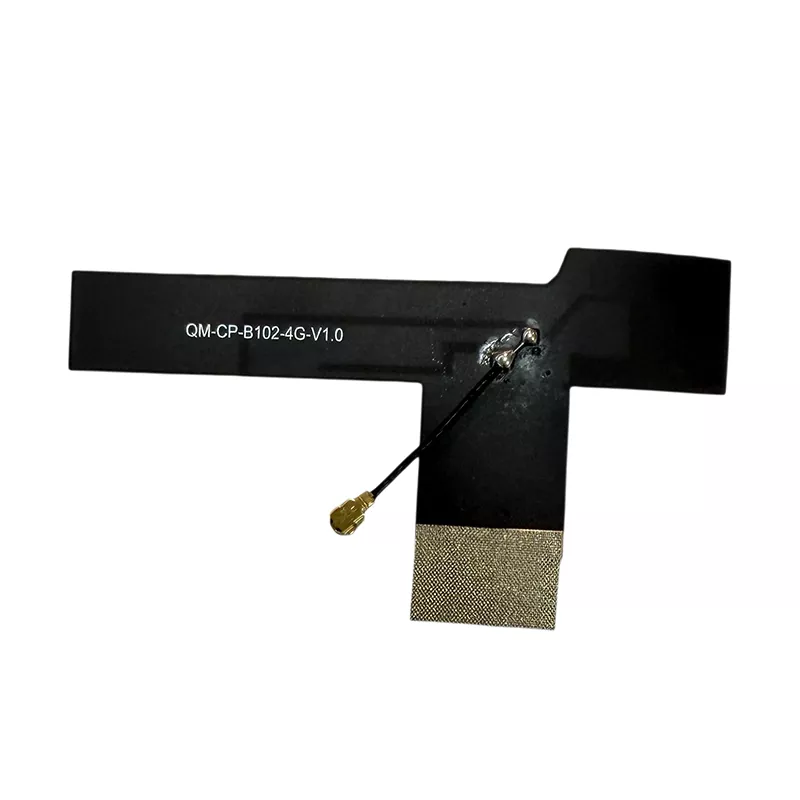

Comparada com configurações convencionais de antena interna, esta solução combina um substrato FPC flexível com um perfil compacto para acomodar diferentes estruturas de tablet. O projeto pode ser avaliado para aplicações de consumo, educacionais, industriais e de tablets especializados de acordo com as bandas de frequência e condições de instalação exigidas.

Gama de dispositivos compatíveis

Como uma antena 4G LTE versátil e personalizável para aplicações em tablets, este produto foi projetado para tablets que suportam conectividade de rede 4G. A compatibilidade depende das bandas de frequência suportadas pelo dispositivo, do espaço interno da antena e da interface RF.

• Tablets civis para consumidores: tablets de entretenimento doméstico, tablets de comunicação em rede completa e tablets pessoais portáteis

• Tablets Comerciais Educacionais: Tablets de Aprendizagem para Alunos, Tablets Específicos para Educação Universitária, Tablets Comerciais para Instituições de Treinamento

• Tablets industriais robustos: tablets industriais portáteis, tablets industriais à prova de poeira, à prova d'água e à prova de explosão, tablets inteligentes para uso externo

• Tablets especiais para veículos: tablets de infoentretenimento para veículos, terminais de veículos de logística e transporte, tablets de controle de máquinas de construção

• Tablets específicos do setor: tablets médicos, tablets de vigilância de segurança, tablets terminais inteligentes para armazéns, tablets inteligentes IoT

Especificações técnicas detalhadas

Guia de instalação e uso

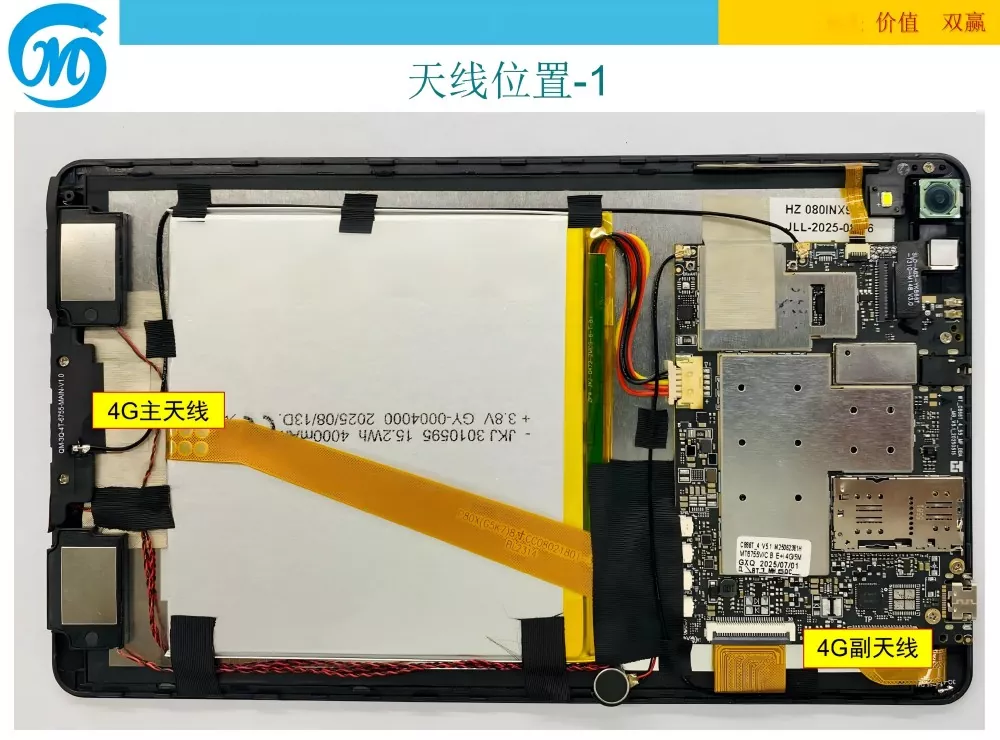

Esta antena de dados 4G para tablet foi projetada para instalação interna em tablets compatíveis. Ele pode ser usado em projetos de fabricação de dispositivos, manutenção e substituição de antenas. A instalação deve ser realizada por pessoal familiarizado com a desmontagem do tablet e com o manuseio do conector RF. As etapas específicas de instalação são as seguintes:

1. Desmontagem e limpeza: Desligue o tablet, remova a tampa traseira e limpe a poeira e detritos da área de instalação interna. Certifique-se de que a superfície de montagem esteja plana, limpa e livre de saliências ou obstruções.

2. Posicionamento e fixação: Remova a película protetora adesiva resistente a altas temperaturas da parte traseira da antena. Alinhe-o precisamente com a posição reservada da antena dentro do tablet, colocando-o em uma área livre do corpo do dispositivo e desobstruída por metal. Pressione suavemente por 3 a 5 segundos para garantir que a antena adira com segurança, sem folgas ou bordas levantadas.

3. Conexão da interface: Alinhe o conector IPEX na extremidade da antena com o soquete RF na placa-mãe do tablet e pressione verticalmente até que esteja conectado com segurança. Garanta um bom contato sem conexões soltas ou mau contato. Este arranjo de conexão é relevante ao selecionar uma antena IPEX 4G LTE para uma interface RF de tablet compatível.

4. Organize o roteamento dos cabos: Organize ordenadamente os cabos da antena para evitar puxões, dobras ou compressão excessivas e mantenha-os longe de áreas geradoras de calor, como bateria e placa-mãe, para evitar envelhecimento e danos a longo prazo.

5. Teste de instalação: Recoloque a tampa traseira do tablet, prenda os parafusos de fixação, ligue o dispositivo, habilite a rede 4G, teste a velocidade da Internet e a intensidade do sinal e confirme se não há anomalias de sinal ou problemas de desconexão antes do uso normal.

Histórico da empresa

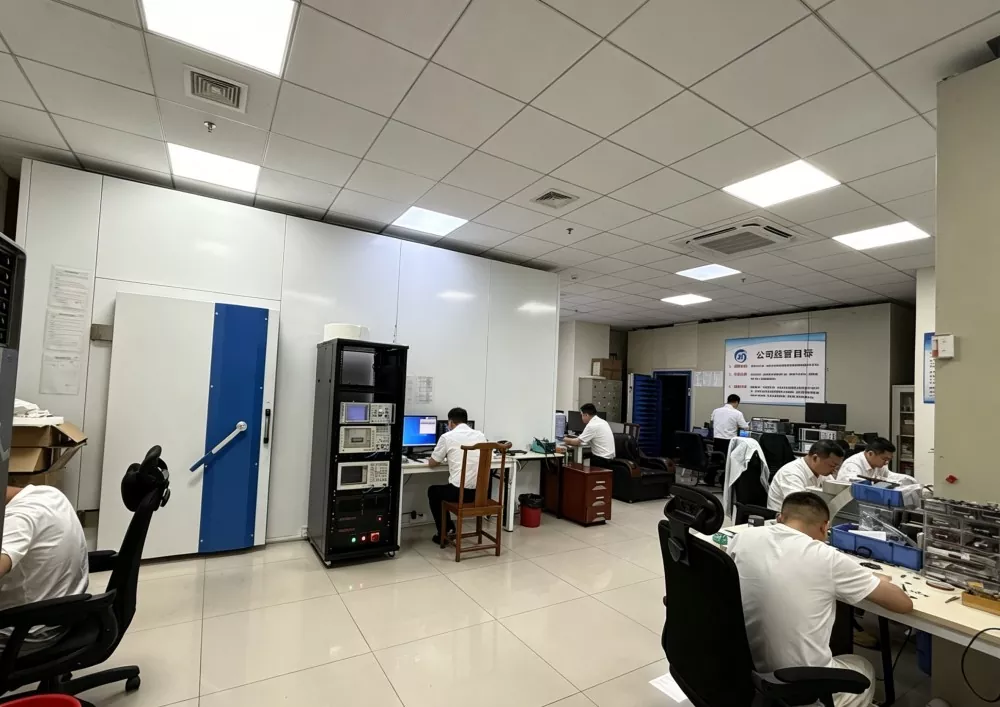

está envolvida na indústria de antenas de comunicação há mais de uma década, atuando como fabricante e fornecedor chinês, integrando pesquisa e desenvolvimento de antenas, desenvolvimento de moldes, produção em larga escala, testes de controle de qualidade e suporte pós-venda. A empresa é especializada em soluções de antenas de comunicação sem fio, incluindo produtos Tablet 4G Data Antenna, antenas IoT e antenas terminais integradas. Suas instalações incluem operações de fabricação, linhas de produção, laboratórios de P&D e equipamentos de teste para apoiar o desenvolvimento de produtos e controle de qualidade. Podem ser agendadas visitas à fábrica e os processos de produção e inspeção estão sujeitos aos procedimentos de gestão de qualidade da empresa.

Cada membro da equipe principal tem mais de 10 anos de experiência em pesquisa e desenvolvimento de antenas de comunicação, com experiência em adaptação de sinal, correspondência de impedância e requisitos de instalação interna para diferentes dispositivos tablet. A equipe forneceu soluções de antenas para mais de 300 fabricantes de terminais digitais e equipamentos industriais em todo o mundo. Soluções personalizadas estão disponíveis de acordo com os requisitos do produto e condições de integração do dispositivo.

Guia de seleção de produtos

Ao selecionar uma antena 4G LTE para tablet, considerações comuns incluem compatibilidade de frequência, espaço de instalação, tipo de conector e desempenho de RF. Os pontos a seguir podem ajudar a determinar se a antena proposta é adequada para um projeto específico de tablet.

• Verifique a compatibilidade da banda de frequência: Priorize antenas que cubram as bandas de frequência necessárias. Para dispositivos domésticos, verifique a compatibilidade com as bandas portadoras pretendidas; para dispositivos de exportação, confirme o suporte para as bandas de frequência utilizadas no mercado-alvo. A falta de bandas pode afetar a recepção do sinal e o desempenho dos dados.

• Verifique o material e a fabricação: uma antena FPC 4G flexível pode acomodar requisitos de instalação interna onde um substrato fino e flexível é necessário. Revise o substrato, o elemento condutor e o revestimento isolante para determinar se o projeto é adequado para o ambiente de instalação pretendido.

• Verifique os parâmetros de teste reais: revise os relatórios de teste e os dados de medição disponíveis. Os principais parâmetros incluem ganho, SWR e impedância. Confirme se o desempenho medido atende aos requisitos do dispositivo alvo e das bandas operacionais.

• Verifique dimensões de compatibilidade: Selecione as dimensões de antena adequadas de acordo com o espaço interno do tablet. Para dispositivos ultrafinos, considere o design com 0,15 mm de espessura e verifique a área de montagem disponível, a rota do cabo e a folga. Tamanhos personalizados não padronizados podem ser discutidos para resolver restrições de instalação.

• Verifique o conector RF: O conector IPEX/U.FL deve corresponder ao soquete RF na placa-mãe do tablet. Confirme a geração do conector, o comprimento do cabo e a disposição da conexão antes de fazer o pedido. Uma antena LTE interna para projetos de tablet pode exigir um conector ou configuração de cabo diferente, dependendo do design do dispositivo.

• Verifique a personalização e capacidade de fornecimento: Para projetos com dimensões especiais, comprimentos de cabos, requisitos de conectores ou configurações de frequência, uma Antena Personalizada para Tablet pode ser avaliada de acordo com as especificações do dispositivo. Confirme amostras, requisitos de teste, quantidades de produção e prazos de entrega antes da produção em massa.

• Verifique as capacidades do fabricante: Considere a experiência do fabricante, os testes do produto, o controle de qualidade, as opções de personalização e o suporte pós-venda ao selecionar um fornecedor de antenas de longo prazo.

Perguntas frequentes

Q1: Esta antena de dados 4G para tablet oferece suporte a redes 4G estrangeiras?

R: A antena suporta as bandas de frequência listadas nas especificações técnicas. Para equipamentos de exportação, compare essas bandas com as bandas LTE usadas no país de destino e com os requisitos de modem do tablet. Configurações de frequência adicionais podem ser discutidas se as especificações padrão não cobrirem as bandas exigidas.

Q2: A antena pode ser personalizada em termos de tamanho, tipo de conector e comprimento do cabo?

R: Sim. As opções de personalização podem incluir dimensões da antena, comprimento do cabo, tipo de conector e configuração de frequência de acordo com a estrutura interna do equipamento. Para um projeto de antena de tablet personalizada, forneça o espaço de instalação disponível, as bandas LTE necessárias, os detalhes do conector RF e a aplicação de destino para que a compatibilidade possa ser avaliada.

Q3: Quanto tempo dura a garantia do produto? Como são tratados os problemas de qualidade?

R: O produto vem com garantia de 1 ano e serviço de manutenção vitalício. Para problemas de qualidade não causados ​​por danos humanos, a política de serviço declarada oferece substituições ou reenvios gratuitos, juntamente com suporte técnico para resolver problemas de uso. Confirme os termos aplicáveis ​​ao fazer um pedido.

Q4: Dobras frequentes danificarão uma antena flexível?

R: O produto usa um substrato FPC flexível projetado para instalação interna. Evite dobras acentuadas, dobras excessivas repetidas ou pressão no elemento radiante e no cabo alimentador. A instalação deve seguir os requisitos mecânicos da antena para ajudar a manter sua estrutura e desempenho de RF.

Q5: Qual é a quantidade mínima de pedido? Podem ser fornecidos lotes mistos?

R: Os produtos padrão em estoque não têm quantidade mínima de pedido, com pequenos lotes mistos e compras ocasionais suportadas. Pedidos grandes podem se qualificar para preços diferenciados. Confirme o estoque atual, os requisitos de personalização e os prazos de produção antes de fazer o pedido.

Q6: Qual conector a antena usa?

R: A interface padrão é um conector universal IPEX/U.FL, com opções de terminal personalizáveis. O conector deve ser verificado em relação ao soquete RF da placa-mãe do tablet. Para um requisito de antena IPEX 4G LTE, confirme a geração do conector e o comprimento do cabo antes da produção.
