Antena GPS BeiDou

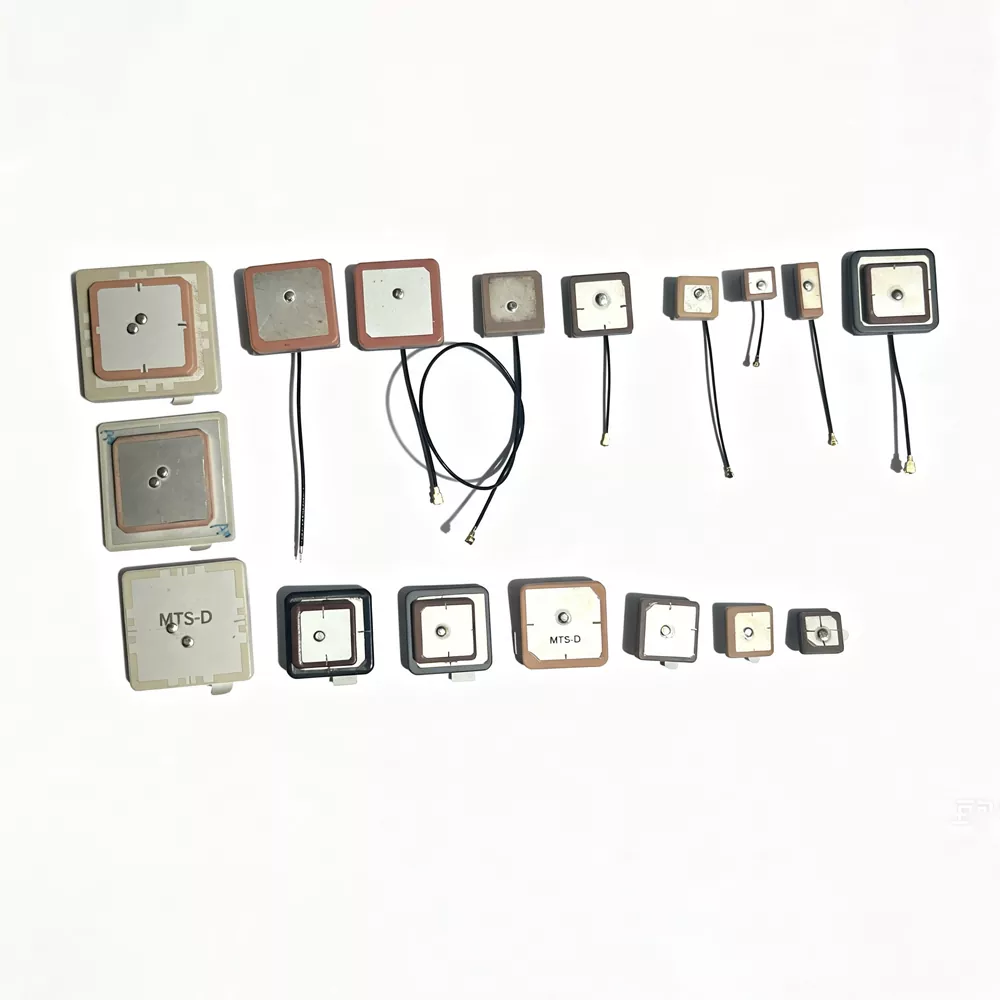

Uma Antena GPS BeiDou é um componente RF de navegação por satélite projetado para recepção de sinais de frequência L1/B1, incluindo GPS L1 (1575,42 MHz) e BeiDou B1 (1561 MHz).

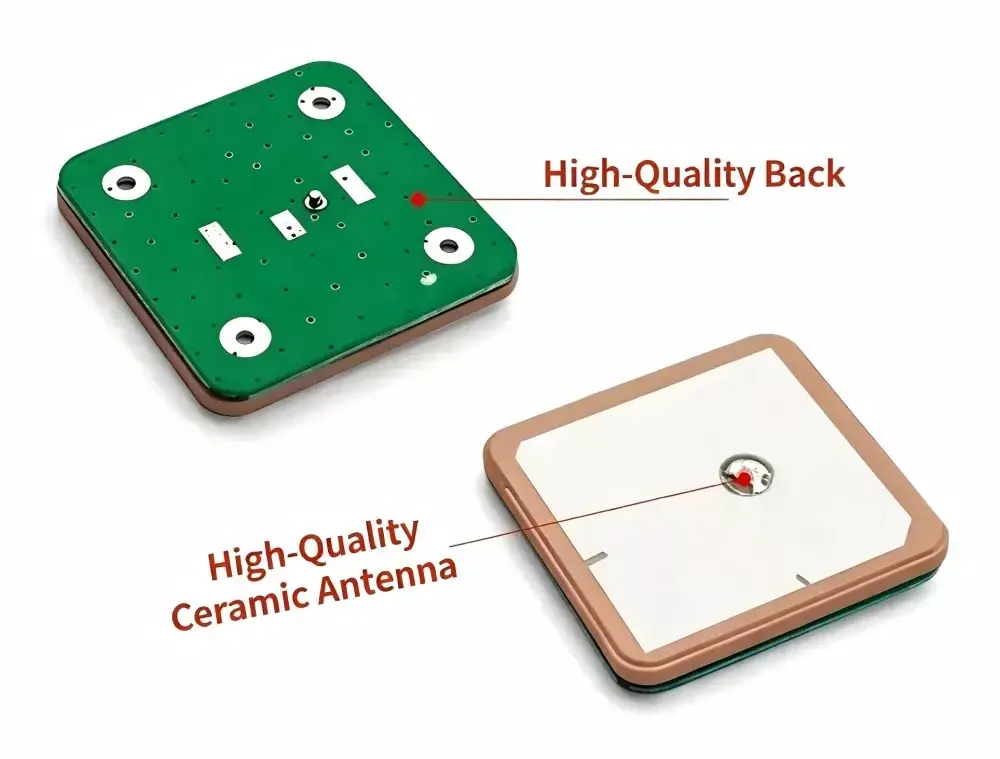

A antena normalmente usa uma estrutura dielétrica de cerâmica com um material de alta permissividade. A recepção do sinal é obtida por meio de ressonância eletromagnética entre o remendo metálico e o substrato cerâmico, convertendo sinais fracos de RF de satélite em sinais elétricos de baixo ruído para processamento do receptor GNSS.

A polarização circular direita (RHCP) é usada para combinar as características de transmissão do satélite, reduzindo a perda de incompatibilidade de polarização em ambientes de recepção dinâmica.

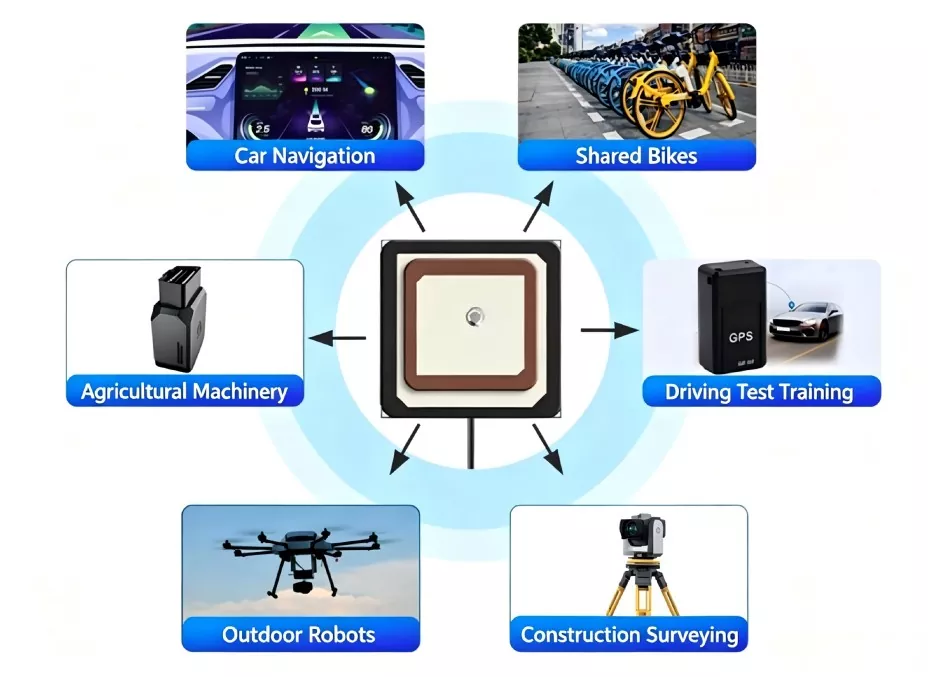

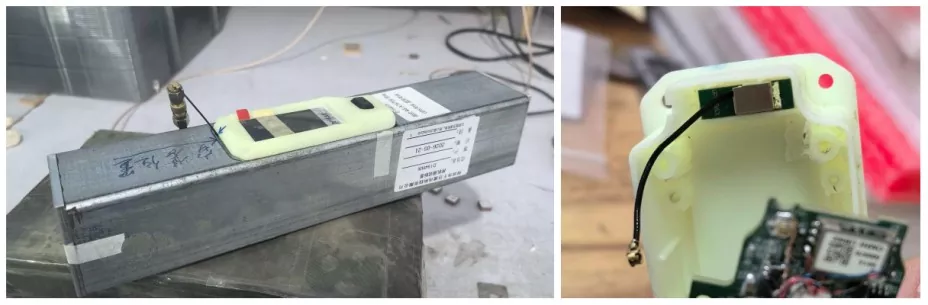

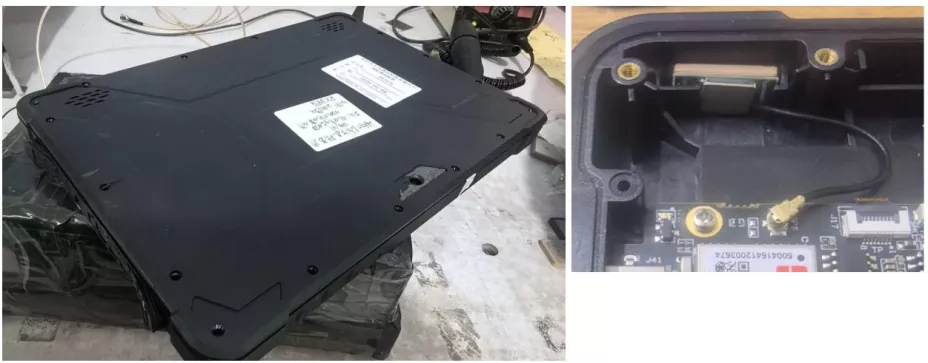

Dispositivos compatíveis

Como fonte de fábrica, produzimos antena GPS BeiDou. Possui compatibilidade excepcional e é amplamente utilizado nos seguintes dispositivos:

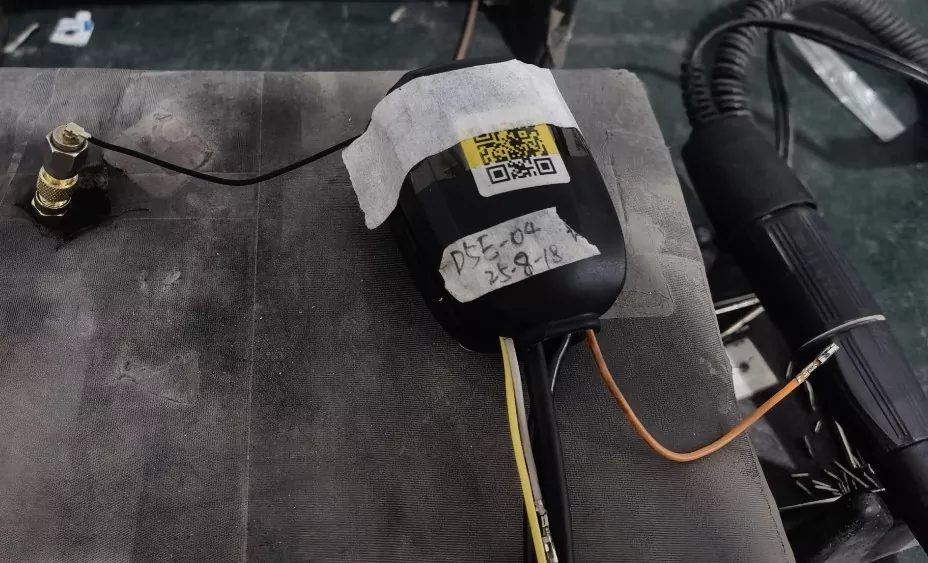

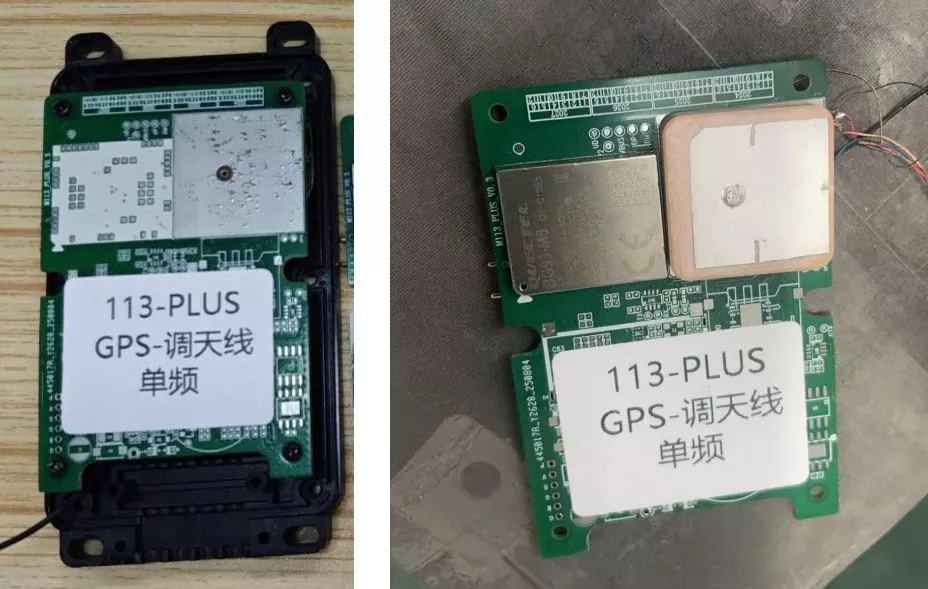

• Em veículos e viagens: sistemas de navegação em veículos, travas inteligentes para bicicletas compartilhadas e patinetes elétricos, câmeras de painel e rastreadores OBD.

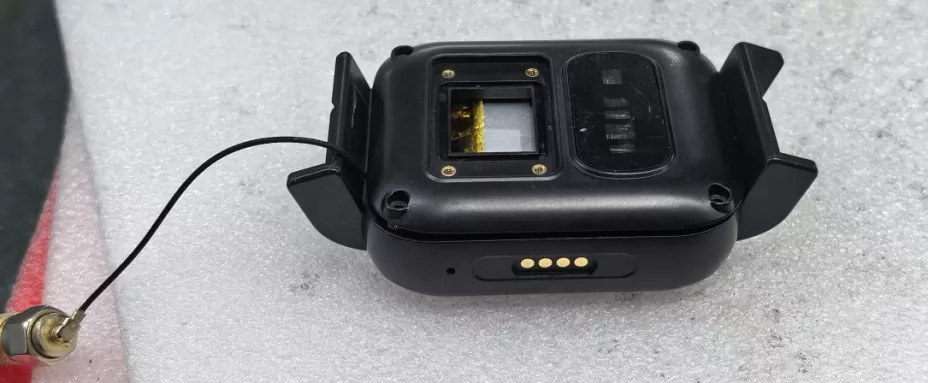

• Internet das Coisas e Wearables: Smartwatches, crachás de localização para crianças/idosos, rastreadores de animais de estimação em miniatura, etiquetas de rastreamento de ativos.

• Indústria e Topografia: Terminais de topografia e mapeamento de alta precisão, controladores de vôo de drones agrícolas, sensores IoT industriais, PDAs portáteis.

Principais argumentos de venda e dados reais medidos

Nós, antena externa GPS de produção de fábrica, possuímos as seguintes vantagens principais:

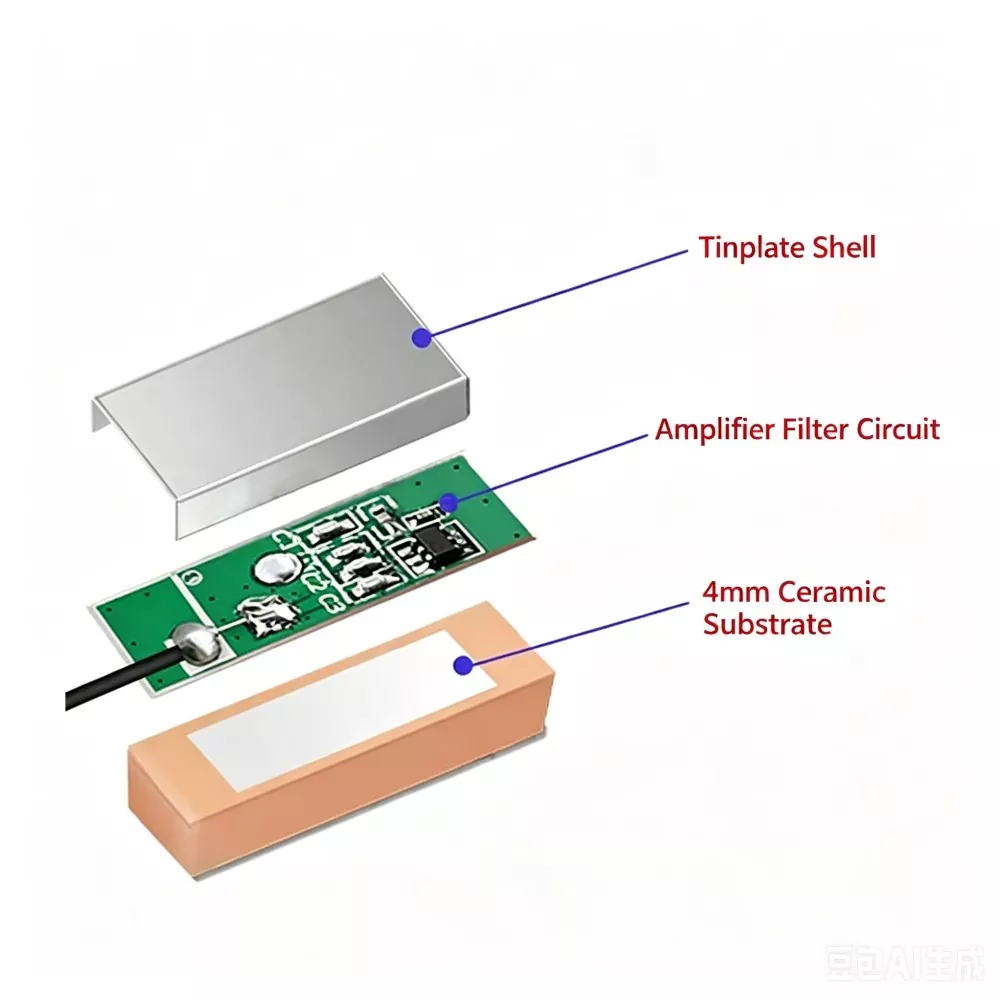

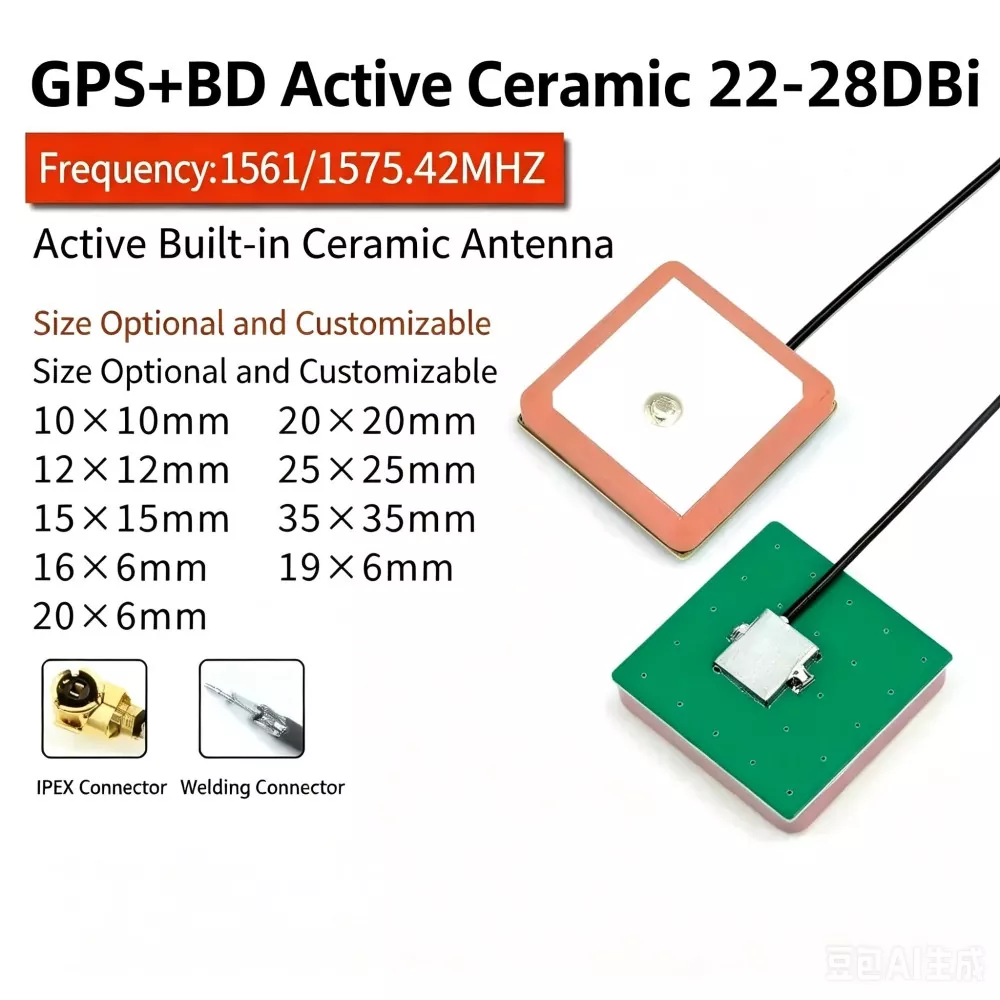

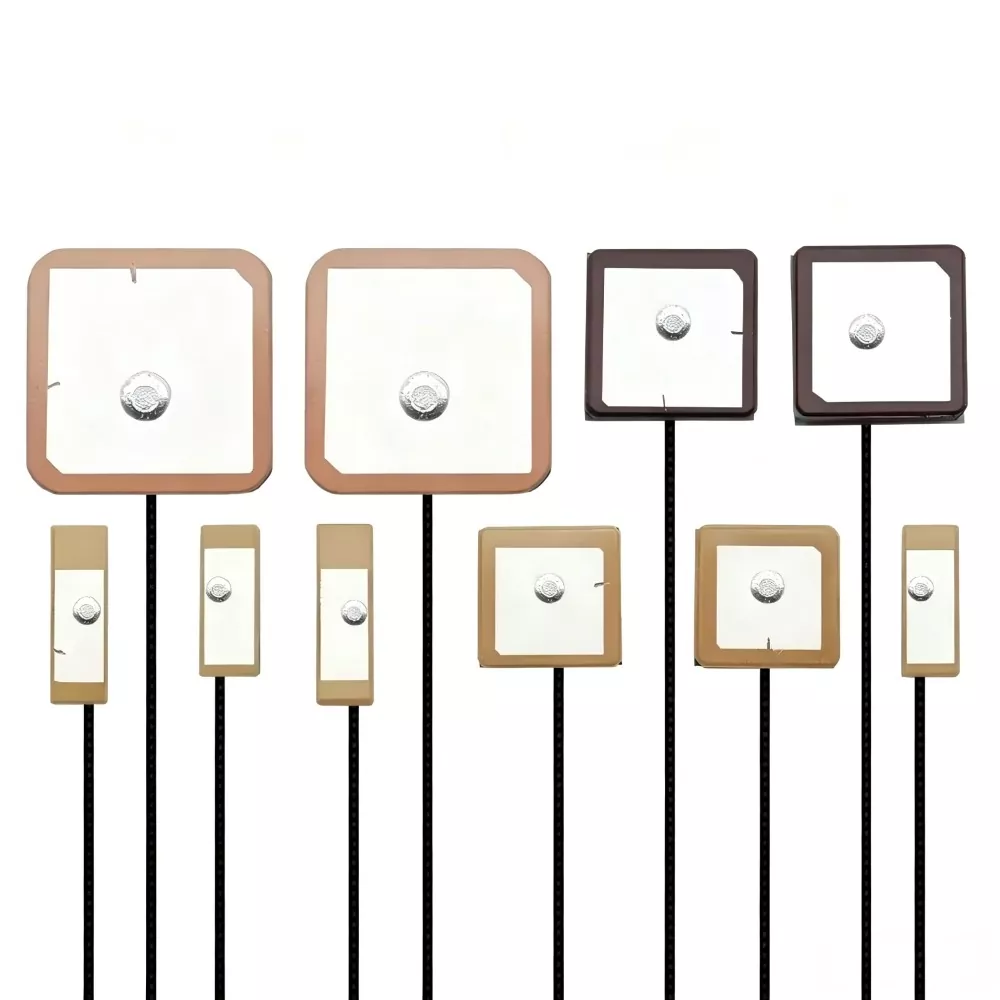

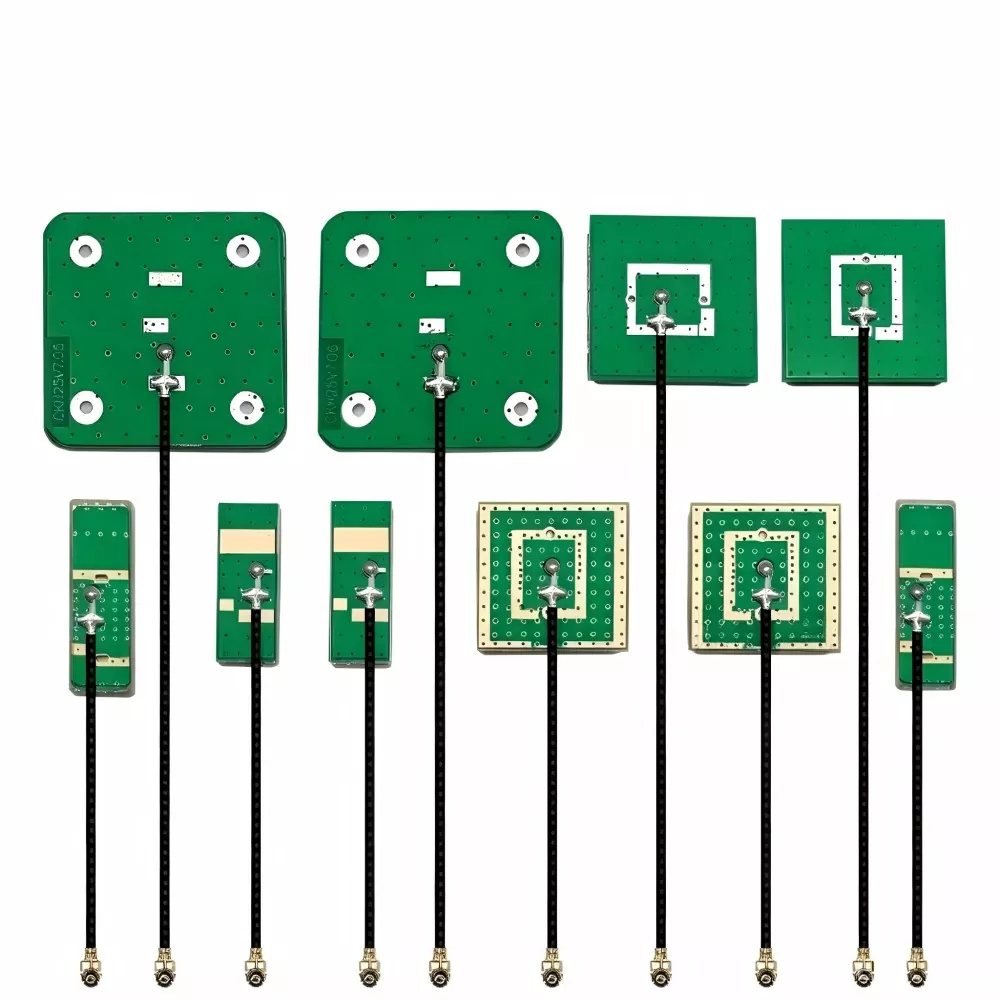

1. O melhor equilíbrio entre tamanho e desempenho: usando tecnologia de cerâmica co-queimada de baixa temperatura e multicamadas (LTCC), este componente mantém uma frequência ressonante estável mesmo em um pacote ultrafino medindo apenas 16 × 6 × 4,5 mm, tornando-o ideal para dispositivos IoT em miniatura com espaço limitado.

2. Excelente capacidade de detecção de sinal fraco: Equipado com um LNA (amplificador de baixo ruído) de alto desempenho, o valor de ruído medido (NF) é ≤2,0 dB e o ganho pode chegar a 25 dB ± 3 dB. Em testes reais, o tempo de aquisição de satélite de inicialização a frio do dispositivo foi reduzido para 25 segundos e ele pode adquirir de forma estável mais de 7 satélites, mesmo em ambientes urbanos de canyon.

3. Estabilidade em altas temperaturas: O coeficiente de temperatura do dielétrico cerâmico é controlado dentro de ±30 ppm/℃. Em ambientes extremos variando de -40°C a 85°C, a mudança de frequência ressonante é ≤±5 MHz – muito superior à das antenas PCB convencionais.

4. Correspondência de impedância e anti-interferência: Projeto de impedância padrão de 50Ω com VSWR ≤ 1,5; opcionalmente disponível com revestimento de ferrite na superfície, oferecendo supressão fora de banda ≥ 40 dB e protegendo efetivamente a placa-mãe contra interferências de alta frequência, como conversores DC-DC.

Especificações Técnicas e Parâmetros Principais

Comparação aprofundada com produtos concorrentes

1. Requisitos de liberação

A antena deve ser colocada em uma área desobstruída. Nenhum objeto metálico grande deve estar presente em um ângulo de elevação de 30° acima da antena. Um plano de aterramento contínuo de 7 cm x 7 cm deve ser reservado abaixo da antena como refletor, sem permissão de roteamento diretamente sob a área ativa.

2. Isolamento EMI

Mantenha a antena longe de componentes de alto ruído, como conversores DC-DC, osciladores de cristal, CPUs e alto-falantes. Recomenda-se uma distância mínima de separação de 2 cm.

3. Controle de Impedância

Mantenha uma impedância controlada de 50Ω do ponto de alimentação da antena ao módulo GNSS. Os traços de RF devem ser mantidos curtos, com roteamento suave e sem curvas em ângulo reto.

4. Controle de Orientação

A superfície cerâmica deve estar voltada para cima e permanecer paralela ao plano de terra. O ângulo de inclinação não deve exceder 15° para manter as características de recepção RHCP estáveis.

Considerações de engenharia de RF

1. Dependência do plano terrestre

Uma antena GNSS requer um plano de aterramento estável. O desempenho está diretamente correlacionado com o tamanho e a simetria do solo.

2. Sensibilidade do ambiente multicaminho

Os ambientes urbanos introduzem caminhos de reflexão de sinal que degradam a precisão do posicionamento e aumentam a diluição da precisão (DOP).

3. Contribuição do LNA

O ganho do amplificador de baixo ruído melhora a sensibilidade de aquisição, mas também aumenta a suscetibilidade a interferências fora da banda se a filtragem for insuficiente.

4. Estabilidade de frequência

Os coeficientes de temperatura dielétrica cerâmica afetam a deriva ressonante sob condições de ciclo térmico.

Como escolher o produto certo?

Ao selecionar uma antena externa GPS, considere os seguintes fatores principais:

1. Frequência e polarização Confirme se o dispositivo requer GPS L1, BeiDou B1 ou suporte de dupla frequência. Não misture antenas GNSS polarizadas circularmente com antenas polarizadas linearmente, como os tipos 2.4G, pois isso resultará em incompatibilidade e degradação da recepção.

2. Espaço de instalação Para dispositivos compactos, uma antena de cerâmica é normalmente usada devido ao seu formato pequeno. Para aplicações sensíveis ao custo e com espaço suficiente, antenas PCB podem ser consideradas. Em ambientes RF complexos, as antenas cerâmicas proporcionam um desempenho mais estável.

3. Design ativo ou passivo Se o dispositivo tiver um invólucro metálico ou uma linha de alimentação de RF longa (>1 m), recomenda-se uma antena ativa com LNA integrado para compensar a perda de sinal.

4. Dados de validação A seleção deve ser baseada no desempenho de campo medido (por exemplo, aquisição de satélite, C/N0, tempo de partida a frio), e não apenas nas especificações do laboratório.

Por que nos escolher (Qianmu Communications)?

• Fornecimento direto da fábrica de origem: Rejeitamos as margens de lucro dos intermediários e oferecemos preços à saída da fábrica altamente competitivos com MOQs flexíveis.

• Fortes recursos de P&D e personalização: Temos uma equipe de engenheiros de RF profissionais que podem personalizar rapidamente o tamanho do chip de cerâmica, o formato da camada de prata e o ganho de LNA com base na estrutura de identificação e no layout da PCB.

• Validação de caso real: Nossos produtos foram integrados com sucesso nas cadeias de fornecimento de diversas marcas líderes em compartilhamento de bicicletas, navegação em veículos e wearables inteligentes, resolvendo inúmeros problemas, como "busca lenta por estrelas e perda frequente de estrelas".

• Serviços de ciclo de vida completo: Oferecemos suporte técnico completo – desde simulações de correspondência de impedância pré-venda e orientação sobre layout de antena até análise rápida de produtos defeituosos pós-venda.

Perguntas frequentes

Q1: As antenas de cerâmica em diferentes bandas de frequência podem ser usadas de forma intercambiável?

R: Não. Antenas GNSS e antenas 2,4G/5,8G usam diferentes tipos de polarização e mecanismos operacionais. As antenas GNSS são normalmente RHCP, enquanto as antenas 2,4G/5,8G são polarizadas linearmente. A incompatibilidade entre polarização e frequência resulta em degradação significativa do sinal ou perda de bloqueio do satélite.

Q2: Por que o tamanho da antena afeta o desempenho?

R: O desempenho da antena cerâmica está relacionado à área radiante efetiva e à constante dielétrica. Um volume cerâmico maior geralmente melhora o ganho e a sensibilidade. Entretanto, em projetos compactos, o desempenho pode ser parcialmente otimizado através do ajuste da antena e do projeto do plano de aterramento.

Q3: Qual é a impedância da antena externa GPS?

R: A impedância de projeto padrão é de 50Ω, que é comumente usada em sistemas front-end GNSS RF. Valores de impedância personalizados podem ser suportados dependendo dos requisitos de correspondência no nível do sistema.

P4: Como o desempenho da instalação é verificado?

R: A avaliação normalmente é baseada em métricas do receptor GNSS, como contagem de aquisição de satélites, SNR (relação sinal-ruído) e tempo de inicialização a frio em condições de céu aberto. Para uma operação estável, vários bloqueios de satélite e valores C/N0 consistentes são esperados em um ambiente de teste padrão
