Antena Externa GPS

A Antena Externa GPS é um componente autônomo de radiofrequência especialmente projetado para receber sinais RF fracos de Sistemas Globais de Navegação por Satélite (GNSS), incluindo GPS, Beidou, GLONASS, Galileo e outros sistemas de satélite. Ao contrário das antenas integradas, ela é separada do dispositivo principal por meio de um cabo coaxial. Este projeto supera as limitações de blindagem física dos gabinetes dos equipamentos, permitindo que a antena seja instalada em áreas externas abertas ou em tetos de veículos para um campo de visão (FOV) ideal dos satélites.

Como funciona?

 Os sinais de RF transmitidos pelos satélites GPS são extremamente fracos quando atingem o solo (normalmente variando de -125 dBm a -160 dBm). Antena externa GPS de alta qualidade garante captura eficiente de sinal através do seguinte mecanismo:

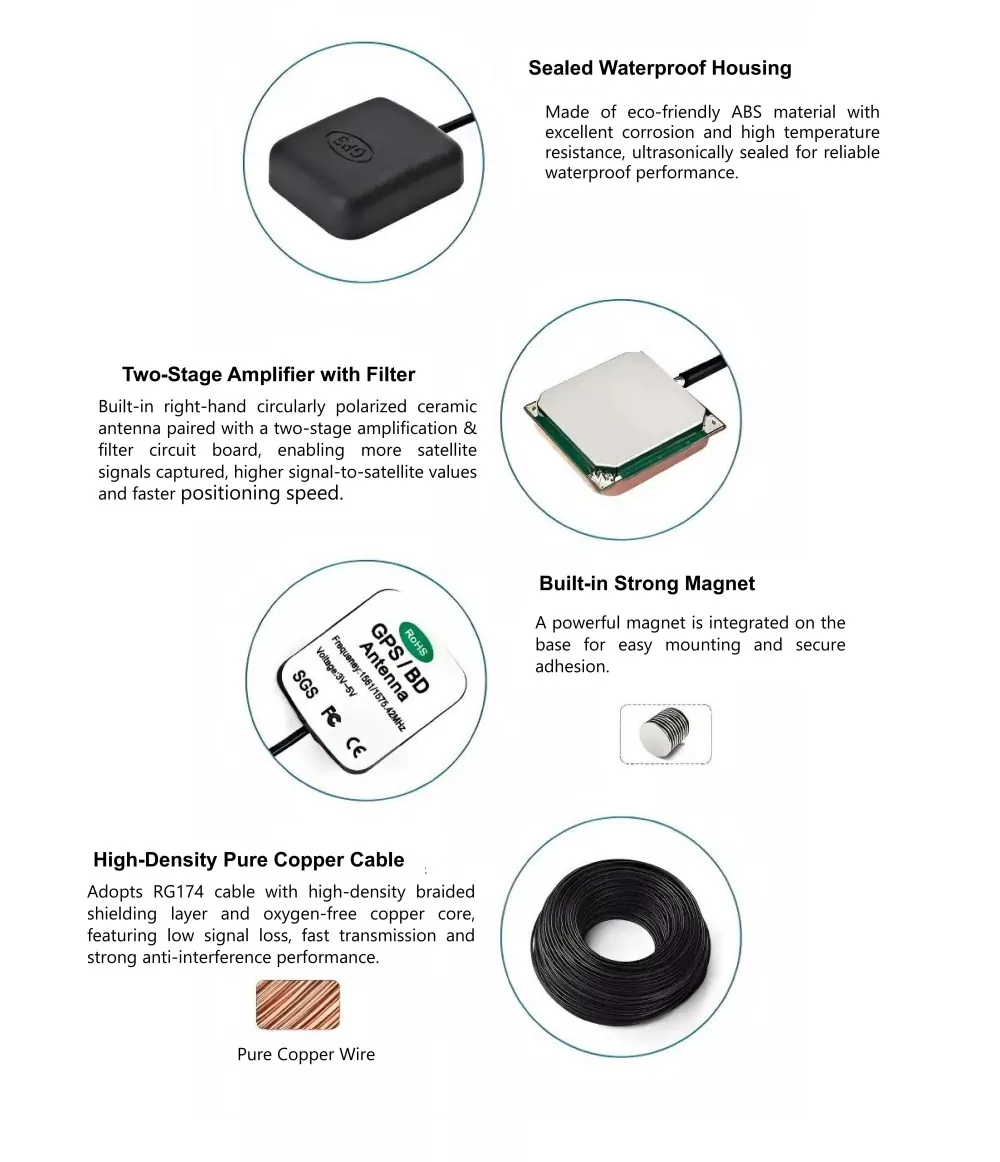

1. Correspondência de polarização circular à direita (RHCP)

A antena apresenta um design especial de microfita que combina perfeitamente com as características de polarização circular direita dos sinais de satélite, eliminando assim a atenuação do sinal causada por mudanças na orientação do dispositivo.

2. Amplificador LNA de baixo ruído

LNA (amplificador de baixo ruído) integrado de alto desempenho que amplifica sinais fracos enquanto mantém um valor de ruído extremamente baixo (normalmente <2 dB) e compensa a perda de inserção ocorrida durante a transmissão do alimentador.

3. Projeto de interferência anti-multipercurso

Ao otimizar o plano de terra e a estrutura da bobina de estrangulamento, os sinais de interferência de baixa elevação refletidos dos edifícios ou do solo são efetivamente suprimidos.

Principais argumentos de venda

Como uma empresa profundamente enraizada no campo de RF, o conhecido fabricante de antenas da China, nosso produto demonstrou vantagens significativas em testes reais:

• Compatibilidade multissistema em toda a banda de frequência

Suporta bandas de frequência total L1/L2/L5/L6 e banda L, integrando-se perfeitamente com sistemas como GPS, BeiDou e Galileo para atender aos requisitos de posicionamento RTK de alta precisão.

• Excelente capacidade anti-interferência

Os dados medidos mostram que, mesmo em desfiladeiros urbanos complexos ou perto de torres de transmissão de alta tensão, a capacidade de supressão fora de banda permanece excelente, reduzindo efetivamente o risco de perda de bloqueio do sistema.

• Padrão de proteção de nível industrial

Possui encapsulamento ultrassônico e um design duplo à prova d'água, alcançando uma classificação de proteção IP67 e mantendo um desempenho estável mesmo em ambientes extremos variando de -40°C a +85°C.

• Serviços personalizados flexíveis

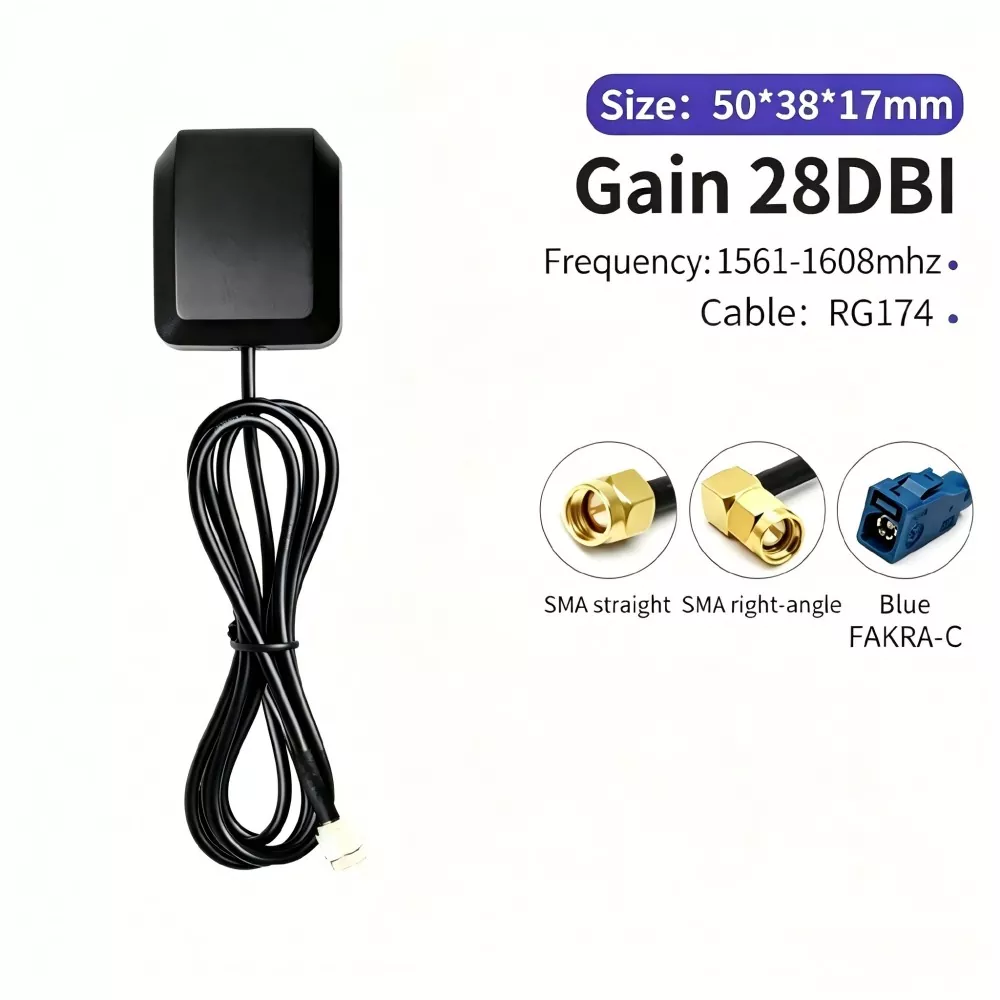

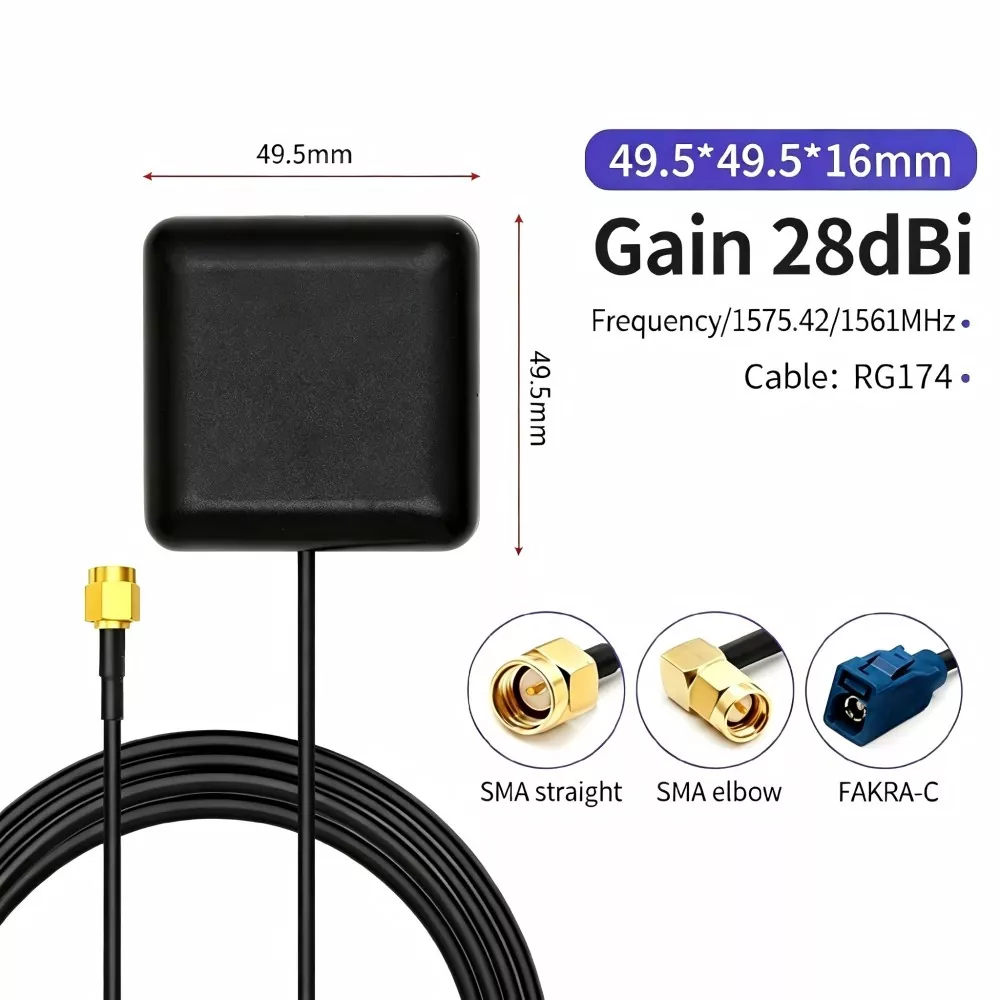

Suporta customização de diversas interfaces como SMA e TNC; o comprimento do cabo e os métodos de montagem magnética/por parafuso podem ser ajustados de acordo com os requisitos.

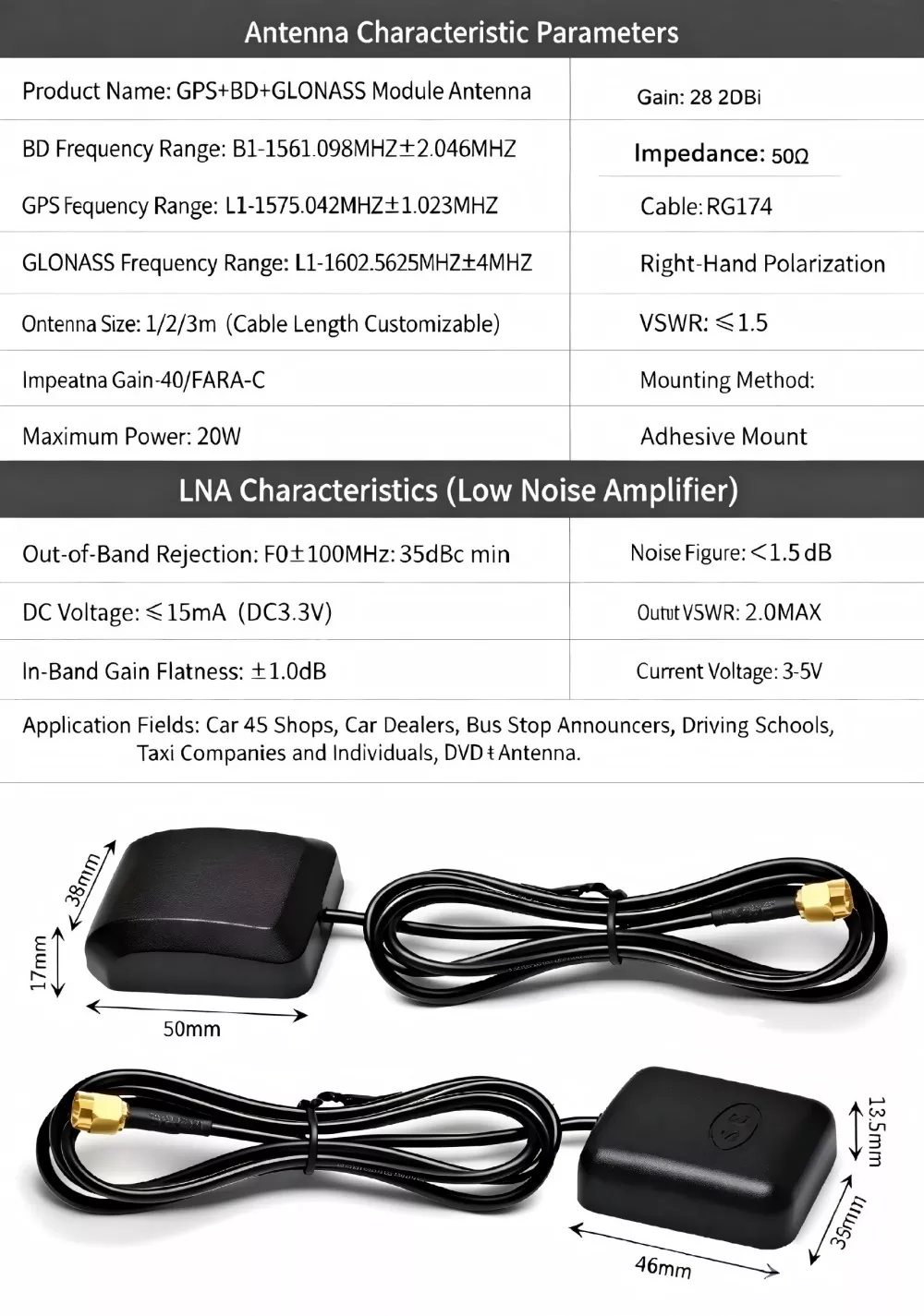

Especificações Técnicas

Quais dispositivos são compatíveis?

Nossa antena externa GPS é amplamente utilizada nos seguintes campos:

1. Veículos inteligentes conectados e ADAS

Instalado no tejadilho do veículo, penetra na película anti-explosão do automóvel para fornecer posicionamento centimétrico para condução autónoma e sistemas de gestão de frotas.

2. Agricultura de Precisão e Drones

Montado no topo de drones agrícolas ou máquinas agrícolas, apresenta forte resistência à interferência eletromagnética, garantindo um cruzeiro automático preciso e uma pulverização precisa de pesticidas.

3. Levantamento Geodésico e Sincronização de Tempo da Estação Base

Como componente principal de estações base ou receptores RTK, o erro estável do centro de fase (±2 mm) garante precisão de medição em nível milimétrico.

4. Navegação marítima e naval

O design resistente à corrosão por névoa salina garante dados de direção e posição contínuos e confiáveis, mesmo em ambientes marítimos adversos.

5. Rastreamento de ativos IoT

Projetado com cabos longos, pode ser facilmente escondido na parte externa de contêineres ou grandes máquinas, permitindo o monitoramento logístico em todo o mundo.

Comparação aprofundada com produtos concorrentes

Guia ilustrado de instalação e uso

1. Seleção do local: Certifique-se de instalar a antena em uma superfície nivelada com visão desobstruída e livre de interferência metálica (como o teto de um carro ou a parte superior do equipamento).

2. Tratamento de impermeabilização: Os pontos de conexão externos devem ser vedados com fita impermeável autofundível aplicada no método de envolvimento "321" para evitar que a água da chuva flua ao longo do cabo para dentro do equipamento.

3. Aterramento e proteção contra raios: Antes do cabo alimentador entrar na sala de equipamentos ou dispositivo, é recomendado instalar um pára-raios do alimentador e garantir que o pára-raios esteja devidamente aterrado nas proximidades.

4. Especificações de fiação: Ao rotear os cabos, "loops de gotejamento (curvas em forma de U)" devem ser instalados para evitar que a água da chuva flua para trás.

Como escolher a antena externa GPS certa?

Procurando um fornecedor confiável Nesse momento, é recomendável focar na avaliação dos três pontos a seguir:

1. Esclareça os requisitos de banda de frequência: Para navegação básica, basta selecionar a antena L1 de frequência única. Se for necessário RTK de alta precisão ou desempenho anti-interferência, certifique-se de escolher uma antena multifrequência L1/L2/L5.

2. Avalie o ambiente de instalação: Para uso em veículos ou ao ar livre, a classificação à prova d'água IP67 mais uma base magnética é a melhor escolha; para estações base fixas, recomenda-se a instalação de parafuso combinada com uma bobina de estrangulamento para mitigação de multipercurso.

3. Verifique a perda do cabo: Se o comprimento do cabo exceder 5 metros, o fornecedor deverá fornecer cabos de baixa perda; caso contrário, o ganho do LNA será compensado pela perda do cabo.

Por que nos escolher?

Shenzhen Qianmu Communication Technology Co., Ltd. não é apenas um fabricante de antena externa GPS, mas também seu parceiro confiável de tecnologia RF. Temos nossas próprias câmaras anecóicas de micro-ondas desenvolvidas de forma independente e uma equipe de engenheiros experientes, o que nos permite fornecer serviços personalizados e completos, abrangendo prototipagem, testes e produção em massa. Aproveitando o ecossistema bem estabelecido da indústria eletrônica de Shenzhen, oferecemos prazos de entrega competitivos e soluções econômicas, mantendo a excelente qualidade do produto.

Perguntas frequentes

Q1: É compatível com o sistema BeiDou?

R: Absolutamente. Nossa antena apresenta um design de alimentação múltipla e suporta nativamente os principais sistemas GNSS globais, incluindo GPS, BeiDou, GLONASS e Galileo.

Q2: Como fabricante, qual é a quantidade mínima de pedido (MOQ)?

R: Apoiamos opções flexíveis de aquisição. Para modelos padrão, aceitamos pedidos de teste de pequenos lotes. Para modelos personalizados, entre em contato com nossa equipe de vendas para obter a cotação mais recente e informações específicas de MOQ.

Q3: Como você escolhe entre uma antena GPS externa ativa e um modelo passivo?

R: Para aplicações automotivas, sistemas de controle industrial, projetos de levantamento e mapeamento e aplicações externas, é necessária uma antena externa GPS ativa. Os modelos passivos são adequados apenas para distâncias internas muito curtas, dentro de 1 metro, e podem sofrer perda significativa de sinal em cabos mais longos. Todos os modelos principais da Qianmu Factory adotam designs ativos.

Q4: A antena pode usar um cabo estendido? Qual é o comprimento máximo suportado?

R: O comprimento máximo recomendado para o cabo RG174 padrão é de 10 metros. Se o comprimento do cabo exceder 10 metros, entre em contato com o fornecedor para substituí-lo por um cabo RF LMR de baixa perda. A fábrica também pode customizar antenas extralongas com cabos de até 20 metros.
