Como uma antena de rede celular melhora a conectividade sem fio?

Índice

1. Esboço do artigo
2. O que é uma antena de rede celular?
3. Como funciona uma antena de rede celular?
4. Quais fatores afetam o desempenho da antena celular?
5. Qual tipo de antena celular você deve escolher?
6. Como você pode selecionar a antena de rede celular certa?
7. Como uma antena celular deve ser instalada?
8. Onde as antenas de rede celular são usadas?
9. Como a comunicação Qianmu oferece suporte a projetos de antenas celulares?
10. Que erros comuns devem ser evitados?
11. Como você pode manter o desempenho estável da antena celular?
12. Perguntas frequentes
13. Conclusão

Esboço do artigo

• Compreender o papel de uma antena na comunicação celular.
• Aprenda como frequência, ganho, impedância, eficiência de radiação e instalação influenciam o desempenho.
• Compare configurações comuns de antenas externas e incorporadas.
• Identifique os fatores mais importantes ao selecionar uma antena para um novo produto.
• Melhore as práticas de instalação e integração.
• Compreenda aplicações industriais, veiculares, IoT e de rede comuns.
• Saiba como o desenvolvimento de antenas personalizadas pode atender a requisitos difíceis do produto.
• Use métodos práticos de solução de problemas e manutenção para melhorar a confiabilidade da comunicação.

O que é uma antena de rede celular?

Uma antena de rede celular é um componente de radiofrequência projetado para transmitir e receber sinais eletromagnéticos. sinais através de redes de comunicação celular. Funciona em conjunto com modem celular, módulo de comunicação, cabo coaxial, conector e sistema eletrônico que processa dados sem fio.

Dependendo da aplicação, uma antena celular pode suportar 2G, 3G, 4G LTE, 5G ou várias gerações de comunicação celular ao mesmo tempo. Equipamentos modernos muitas vezes precisam de operação multibanda porque os produtos podem ser vendidos em diferentes países ou implantados em redes que utilizam diferentes faixas de frequência.

A antena não é simplesmente um acessório fixado na parte externa de um dispositivo. Sua estrutura física, dimensões, localização, referência de aterramento, roteamento de cabos, conector e materiais adjacentes podem influenciar o comportamento de RF. Uma antena teoricamente de alto ganho pode ter um desempenho ruim se for instalada incorretamente ou colocada muito perto de materiais condutores.

Como funciona uma antena de rede celular?

Um sistema de comunicação celular converte informações digitais em energia de radiofrequência. O módulo celular gera um sinal de RF e o envia através do caminho da antena. A antena converte energia elétrica de RF em ondas eletromagnéticas que se propagam pelo ambiente circundante.

Durante a recepção, o processo funciona na direção oposta. Energia eletromagnética que chega de um celular estação base induz um sinal elétrico de RF na antena. O sinal viaja através do caminho de RF até o módulo de comunicação, onde é processado e convertido em dados utilizáveis.

Várias características técnicas determinam a eficiência com que esse processo ocorre:

• Faixa de frequência:Determina em quais bandas celulares a antena pode operar efetivamente.
• Ganho:Descreve como a antena concentra ou distribui a energia irradiada em direções específicas.
• Impedância:A correspondência adequada ajuda a reduzir a potência de RF refletida em direção ao transmissor.
• ROE:Fornece uma indicação de correspondência de impedância em toda a faixa de frequência operacional.
• Eficiência de radiação:Indica a eficiência com que a energia de RF fornecida é convertida em radiação.
• Polarização:Influencia como a antena interage com a polarização do sinal recebido.
• Estrutura mecânica:Determina como a antena pode ser integrada ao equipamento final.

Isso explica por que selecionar uma antena apenas com base no nome do produto ou na especificação de ganho nominal pode levar a resultados decepcionantes. O desempenho de RF deve ser avaliado como parte do dispositivo completo.

Quais fatores afetam o desempenho da antena celular?

Quando um dispositivo celular sofre de conexões instáveis, transmissão lenta de dados, quedas frequentes de rede ou cobertura fraca, o sistema de antena deve ser considerado juntamente com as condições do modem e da rede. Vários fatores práticos podem reduzir o desempenho.

Por que o posicionamento da antena é importante?

O posicionamento da antena é um dos aspectos mais negligenciados no design de produtos sem fio. Uma antena instalada em seguida a uma bateria, estrutura metálica, placa de circuito, feixe de cabos ou outro componente condutor pode se comportar de maneira diferente da mesma antena testada em espaço livre.

Para antenas externas, um espaço livre adequado e um local de montagem adequado podem ajudar a fornecer uma imagem mais previsível. ambiente de radiação. Para antenas embutidas, os engenheiros precisam considerar a área de terra disponível, plástico caixa, layout da PCB, componentes internos e a distância entre a antena e outros circuitos sensíveis a RF.

Qual tipo de antena celular você deve escolher?

Não existe uma antena celular universal adequada para todos os dispositivos. A configuração apropriada depende do estrutura do equipamento, espaço de instalação disponível, bandas de frequência necessárias, condições ambientais e desempenho de RF desejado.

Antenas Celulares Externas

Antenas externas são úteis quando o gabinete do equipamento cria obstrução significativa de RF ou quando o produto requer uma posição de instalação flexível. Configurações comuns incluem antenas de haste, antenas de borracha, antenas de base magnética e outras estruturas montadas externamente.

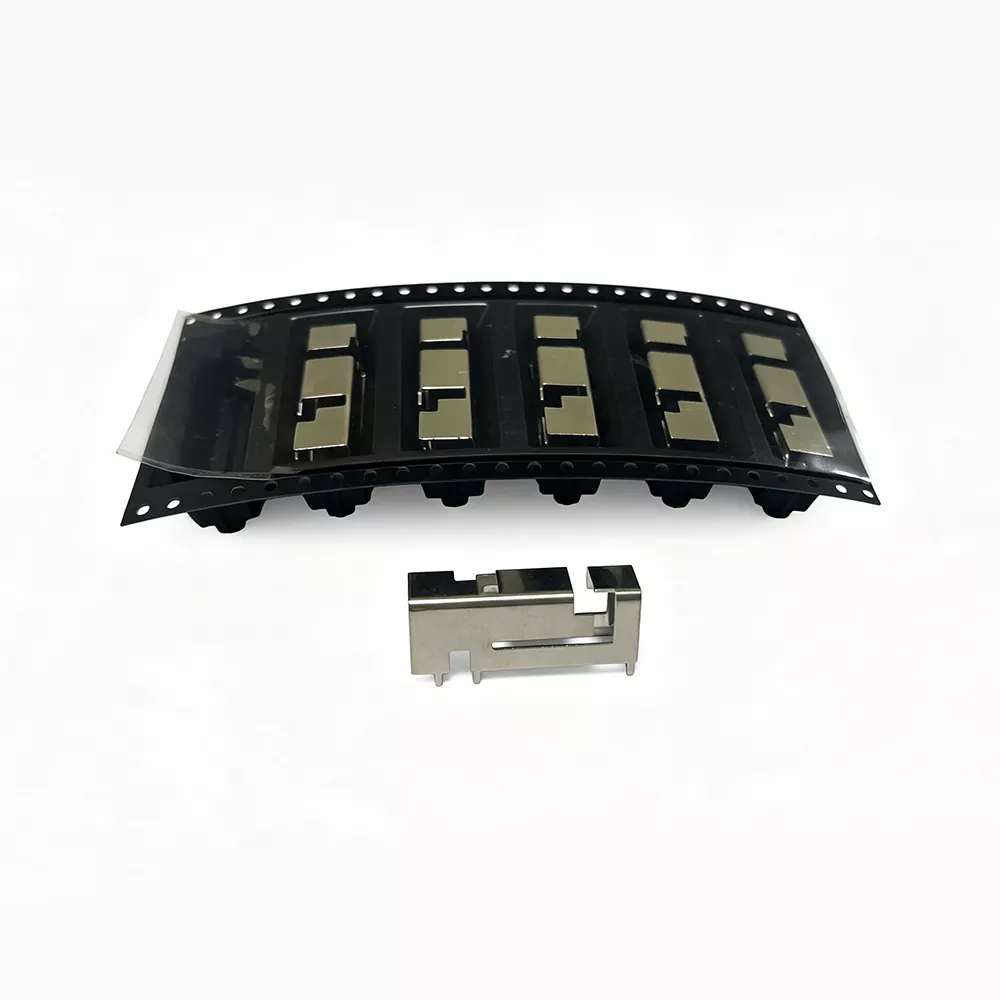

Antenas celulares incorporadas

As antenas incorporadas são projetadas para produtos onde uma aparência limpa, estrutura compacta ou proteção interna a instalação é importante. Eles podem ser integrados em equipamentos eletrônicos, terminais IoT, comunicações dispositivos e outros produtos compactos.

Antenas de Base Magnética

A montagem magnética proporciona instalação conveniente em superfícies metálicas adequadas e pode simplificar a implantação quando a antena precisa ser reposicionada durante a instalação ou teste. O comprimento do cabo e a seleção do conector devem ser considerado ao mesmo tempo.

Soluções de antena personalizadas

Projetos personalizados tornam-se particularmente valiosos quando uma antena padrão não consegue satisfazer os requisitos mecânicos ou requisitos elétricos do produto final. Dimensões, comprimento do cabo, conector, cobertura de frequência, montagem estrutura e as características de RF podem precisar ser ajustadas para se adequar à aplicação.

Como você pode selecionar a antena de rede celular certa?

A escolha de uma antena deve começar com os requisitos reais do produto, e não com um catálogo genérico de antenas. Um processo de seleção sistemático pode reduzir reprojetos, atrasos em testes e problemas inesperados de comunicação.

1. Defina os padrões celulares.Determine se o produto requer 2G, 3G, 4G LTE, 5G ou uma combinação de tecnologias.
2. Identifique as bandas de frequência necessárias.Diferentes mercados e operadores de rede podem utilizar bandas diferentes, pelo que as frequências operacionais alvo devem ser confirmado antes de selecionar a antena.
3. Verifique o espaço de instalação disponível.Meça o gabinete, a área de montagem, o espaço livre e o espaço interno antes de escolher a estrutura da antena.
4. Determine os requisitos do conector e do cabo.O tipo de conector e o comprimento do cabo devem corresponder ao módulo de comunicação e à montagem mecânica.
5. Considere o ambiente operacional.Equipamentos externos, veículos, gabinetes industriais e produtos portáteis podem ter requisitos muito diferentes.
6. Revise o desempenho de RF.Resposta de frequência, ganho, VSWR, impedância, eficiência e características de radiação devem ser avaliadas.
7. Valide a antena dentro do produto acabado.O desempenho final deve ser verificado após a integração porque o gabinete e os componentes adjacentes podem alterar o comportamento de RF.

Como uma antena celular deve ser instalada?

Mesmo uma antena de rede celular bem projetada pode ter desempenho inferior quando a instalação é mal executada. A instalação deve, portanto, ser tratada como parte do processo de projeto de RF e não como uma tarefa de montagem final.

Mantenha a antena longe de grandes fontes de obstrução

Sempre que possível, evite colocar a antena diretamente ao lado de grandes componentes metálicos ou componentes eletrônicos densamente compactados. assembléias. O metal pode afetar a distribuição de corrente e alterar as características de radiação pretendidas da antena.

Roteamento de cabos de controle

O cabo coaxial deve ser encaminhado com cuidado e protegido de esforços mecânicos desnecessários. Excessivamente roteamento complicado, curvas acentuadas, conectores ruins ou seleção inadequada de cabos podem introduzir RF adicional preocupações com perda e confiabilidade.

Considere o invólucro final

Testar uma antena fora do produto acabado é útil para avaliação inicial, mas não substitui validação dentro do gabinete real. Espessura do plástico, componentes metálicos, dimensões do PCB, posição da bateria, e o hardware de montagem podem influenciar o resultado final.

Valide antes da produção em massa

O teste de protótipo permite que os engenheiros identifiquem problemas de RF antes do início da fabricação em larga escala. Isto é particularmente importante para produtos que operam em múltiplas bandas celulares ou que devem manter conectividade em ambientes em mudança.

Onde as antenas de rede celular são usadas?

A comunicação celular fornece uma maneira prática para os equipamentos transmitirem dados sem depender de uma rede fixa. rede com fio. Como resultado, as antenas de rede celular são usadas em muitos setores.

O mesmo princípio se aplica a infraestruturas inteligentes, equipamentos externos, terminais de comunicação, energia dispositivos de gerenciamento e outros sistemas conectados onde o acesso sem fio confiável é essencial.

Como a comunicação Qianmu oferece suporte a projetos de antenas celulares?

Comunicação Qianmuconcentra-se no desenvolvimento e fabricação de antenas de comunicação sem fio, fornecendo soluções para celular, IoT, posicionamento, roteador e outras aplicações sem fio. Sua antena celular O portfólio abrange diferentes estruturas e métodos de instalação para acomodar diversos designs de equipamentos.

Para clientes que desenvolvem equipamentos conectados, a vantagem mais importante de trabalhar com uma antena experiente fornecedor é a capacidade de considerar os requisitos de RF juntamente com a integração mecânica. Um produto pode exigir um faixa de frequência específica, dimensões compactas, um conector específico, um comprimento de cabo definido ou um estrutura de montagem. Esses requisitos precisam funcionar em conjunto, em vez de serem avaliados de forma independente.

Opções de personalização

Do protótipo à produção

Um processo prático de desenvolvimento de antena pode incluir análise de aplicação, avaliação de frequência, design, otimização de RF, produção de protótipos, testes de desempenho e fabricação em massa. Essa abordagem ajuda identificar possíveis problemas de integração antes que os volumes de produção aumentem.

A Qianmu Communication suporta produtos padrão, bem como requisitos personalizados e orientados para OEM. Dependendo no projeto, os clientes podem especificar parâmetros como frequência, tamanho, conector, cabo, método de montagem, e outros requisitos relacionados à aplicação.

A gama de produtos da empresa inclui configurações de antenas externas, soluções de antenas internas, bases magnéticas projetos, produtos embarcados e antenas celulares destinados a diferentes aplicações de comunicação.

Que erros comuns devem ser evitados?

Muitos problemas de conectividade sem fio não são causados por uma antena defeituosa, mas pela seleção ou integração do antena sem considerar o sistema RF completo.

1. Escolhendo apenas pelo ganho:O ganho é apenas um parâmetro. Cobertura de frequência, eficiência, radiação padrão, correspondência, tamanho e condições de instalação também são importantes.
2. Ignorando o gabinete:A antena deve ser avaliada no ambiente real do produto.
3. Usando a faixa de frequência errada:Uma antena que não cobre adequadamente as bandas necessárias não pode fornecer um desempenho confiável simplesmente porque o modem suporta essas bandas.
4. Ignorando a perda do cabo:Cabos RF longos ou inadequados podem reduzir o sinal disponível para o sistema de antena.
5. Ignorando o teste de protótipo:Pequenas alterações no projeto podem produzir diferenças significativas de RF, particularmente em produtos compactos.
6. Falha ao definir requisitos regionais:Os produtos destinados aos mercados internacionais podem necessitar diferentes combinações de bandas celulares.

Como você pode manter o desempenho estável da antena celular?

Para equipamentos implantados por longos períodos, a confiabilidade da antena depende das características de RF e da mecânica. integridade. A inspeção periódica pode ajudar a identificar problemas antes que se tornem falhas de comunicação.

• Inspecione as antenas externas quanto a danos físicos.
• Verifique as ferragens de montagem quanto a afrouxamento ou movimento.
• Inspecione os conectores quanto a corrosão, contaminação ou danos mecânicos.
• Verifique os cabos expostos quanto a abrasão, esmagamento ou dobra excessiva.
• Revise o desempenho da comunicação após grandes modificações no equipamento.
• Investigue quedas repetidas de rede em vez de assumir que a rede celular é sempre responsável.
• Use proteção ambiental adequada para instalações externas e industriais.

Quando um produto apresenta um problema persistente de conectividade, a solução de problemas deve considerar o sinal completo caminho: disponibilidade da rede, configuração do modem, cabo RF, conector, antena, gabinete, fonte de alimentação e ambiente de instalação.

Perguntas frequentes

Para que é usada uma antena de rede celular?

Uma antena de rede celular permite que equipamentos habilitados para celular transmitam e recebam sinais sem fio através de redes celulares. As aplicações típicas incluem roteadores 4G LTE e 5G, terminais IoT, equipamentos industriais, dispositivos de monitoramento remoto, sistemas de veículos e gateways de comunicação.

Uma antena pode suportar múltiplas bandas de celular?

Sim. Antenas multibanda podem ser projetadas para operar em múltiplas faixas de frequência. As bandas suportadas exatas dependem do projeto da antena e dos requisitos da aplicação alvo.

Como escolho uma antena para um dispositivo 4G ou 5G?

Comece identificando as bandas de frequência necessárias e, em seguida, considere o tipo de antena, posição de instalação, dimensões, ganho, VSWR, impedância, conector, comprimento do cabo, condições ambientais e gabinete do dispositivo. O teste final deve ser realizado após a integração.

Uma antena de maior ganho sempre oferece melhor desempenho?

Não. Maior ganho não significa automaticamente melhor desempenho em todas as aplicações. Padrão de radiação, compatibilidade de frequência, posição de instalação, eficiência, correspondência e ambiente circundante podem ser igualmente importante.

Uma antena celular pode ser personalizada?

Sim. Dependendo do fornecedor e dos requisitos do projeto, a personalização pode incluir faixa de frequência, antena dimensões, conector, comprimento do cabo, método de montagem, estrutura e características de RF.

Por que meu aparelho celular tem sinal fraco mesmo com um bom modem?

O modem é apenas uma parte do sistema sem fio. Posicionamento da antena, correspondência de RF, perda de cabo, gabinete materiais, qualidade do conector, interferência circundante e condições da rede podem afetar o sinal final desempenho.

A Qianmu Communication pode fornecer amostras antes da produção em massa?

A Qianmu Communication apoia o desenvolvimento de protótipos e a verificação técnica antes de programas de produção maiores. Isso pode ajudar os clientes a avaliar a antena dentro do equipamento pretendido antes de iniciar a produção em massa.

Quais indústrias comumente usam antenas celulares?

As antenas celulares são amplamente utilizadas em IoT industrial, transporte inteligente, gerenciamento de frota, monitoramento remoto, redes sem fio, comunicação veicular, medição inteligente, gateways industriais e outros sistemas conectados.

Quais conectores podem ser usados ​​com antenas celulares?

A seleção do conector depende do módulo de comunicação e do projeto mecânico. Opções comuns de conectores RF incluem SMA, IPEX, MMCX e outras configurações adequadas para a aplicação.

Conclusão

Uma antena de rede celular desempenha um papel fundamental na determinação da eficácia do equipamento conectado se comunica com uma rede celular. O desempenho confiável depende de mais do que selecionar uma antena com nome do produto adequado. Cobertura de frequência, correspondência de impedância, ganho, eficiência, posição de instalação, cabo configuração, projeto do gabinete, condições ambientais e testes do dispositivo final precisam ser considerados.

Para fabricantes que desenvolvem produtos industriais de IoT, roteadores, sistemas de veículos, equipamentos de monitoramento remoto, terminais de comunicação ou outros dispositivos conectados, escolher a antena certa no início do processo de projeto pode reduzir os riscos de integração e melhorar a estabilidade da comunicação a longo prazo.

Comunicação Qianmufornece soluções de antena de rede celular para diferentes comunicações requisitos, incluindo produtos padrão e desenvolvimento de antenas personalizadas. Com atenção ao desempenho de RF, integração mecânica, seleção do conector, configuração do cabo e requisitos de aplicação, a antena certa A solução pode ser desenvolvida tanto para projetos de protótipos quanto para produção em volume.
