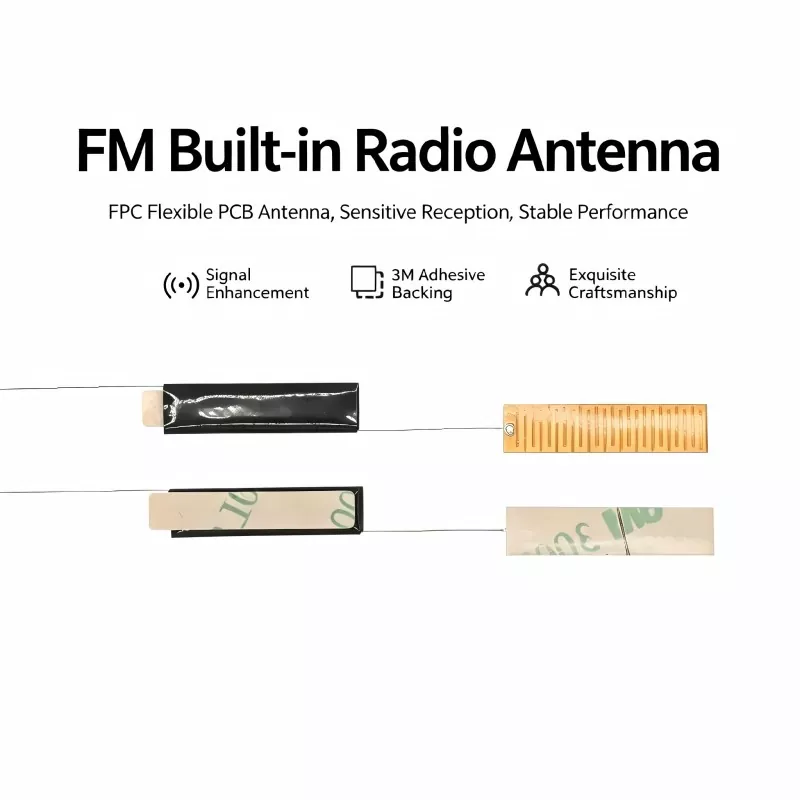

Qianmudesenvolve oAntena de rádio FM integradapara fabricantes que necessitam de recepção FM confiável em produtos eletrônicos compactos. Projetada com base em requisitos práticos de integração, esta solução de antena interna pode ajudar os dispositivos de áudio a obter um desempenho de rádio estável, economizando espaço de instalação e mantendo um design exterior limpo.
O rádio FM continua sendo um recurso importante em muitos sistemas de áudio automotivo, rádios portáteis, alto-falantes Bluetooth, produtos de áudio inteligentes e eletrônicos de consumo. Contudo, adicionar recepção FM a um dispositivo compacto requer mais do que simplesmente conectar uma antena ao receptor. As dimensões da antena, o material de ferrite, o enrolamento da bobina, o local de instalação, o roteamento dos cabos e os componentes eletrônicos adjacentes podem influenciar a qualidade da recepção. Uma antena de rádio FM integrada oferece aos fabricantes uma alternativa compacta às antenas externas tradicionais. Este artigo explica seu princípio de funcionamento, vantagens de design, valor de aplicação, principais considerações de compra e métodos práticos de integração.
Índice
O que os fabricantes devem saber sobre antenas FM integradas?
Como é projetada uma antena de rádio FM integrada?
Por que o design da antena interna é importante?
Quais produtos podem usar uma antena FM integrada?
Quais fatores afetam o desempenho da recepção FM?
Quais especificações os compradores devem comparar?
Como os engenheiros podem integrar a antena em um produto?
O que você deve procurar em um fornecedor de antenas FM?
Perguntas frequentes sobre antena de rádio FM integrada
Uma antena de rádio FM integrada é adequada para o seu produto?
O que os fabricantes devem saber sobre antenas FM integradas?
Uma antena FM integrada é um componente de recepção interno projetado para capturar sinais de transmissão FM sem a necessidade de uma antena telescópica externa convencional. Ele é instalado dentro da caixa do produto e conectado ao circuito receptor FM por meio de um cabo, pino ou outra interface elétrica.
Para muitos produtos comerciais, a instalação interna oferece um equilíbrio importante entre a funcionalidade de RF e o design industrial. Em vez de permitir que uma antena se estenda para fora do gabinete, os fabricantes podem posicionar o componente receptor dentro do espaço disponível.
Uma construção com núcleo de ferrite é comumente usada para aplicações compactas de recepção FM. O material ferrite ajuda a concentrar o fluxo magnético em torno da bobina, enquanto o condutor enrolado converte a energia eletromagnética em um sinal elétrico que pode ser processado pelo circuito receptor.
A antena, portanto, torna-se parte do sistema RF geral, em vez de um acessório isolado. Seu desempenho depende tanto de suas próprias características elétricas quanto do ambiente em que opera.
Como é projetada uma antena de rádio FM integrada?
O projeto de uma antena FM interna normalmente começa com a faixa de frequência alvo e o espaço de instalação disponível. Os engenheiros então determinam as dimensões adequadas da ferrite, a estrutura do enrolamento, as especificações dos fios, o método de conexão e a configuração mecânica.
Núcleo de ferrite
O núcleo de ferrite é uma parte importante da estrutura de recepção magnética. Suas características de material e dimensões físicas influenciam a eficácia com que a antena interage com o campo eletromagnético circundante.
Bobina de Precisão
O fio de cobre é enrolado ao redor do núcleo de ferrite de acordo com os requisitos elétricos definidos. A consistência do enrolamento é importante porque as variações podem afetar as características elétricas das unidades de antena individuais.
Estrutura de conexão
Dependendo do dispositivo host, a antena pode usar diferentes configurações de cabo, pino ou conector. Uma estrutura de conexão adequada simplifica a montagem e reduz modificações desnecessárias na PCB do cliente.
Configuração Mecânica
As dimensões devem ser consideradas na fase inicial do projeto. Uma antena com bom desempenho elétrico ainda pode ser inadequada se não caber dentro do gabinete pretendido ou interferir em outros componentes.
Por que o design da antena interna é importante?
Os dispositivos eletrônicos modernos estão se tornando menores e incorporando mais funções. Isso cria um ambiente desafiador para componentes de RF porque o valioso espaço interno é compartilhado por baterias, PCBs, alto-falantes, processadores, circuitos de energia e estruturas mecânicas.
Uma antena interna adequadamente projetada pode oferecer vários benefícios práticos:
- Otimização de espaço:A antena é instalada dentro do produto em vez de exigir espaço de montagem externo.
- Melhor aparência do produto:Nenhuma antena telescópica longa é necessária para a operação diária.
- Proteção mecânica:A colocação interna reduz a exposição a flexões acidentais ou impactos físicos.
- Integração flexível:Dimensões personalizadas podem acomodar diferentes layouts de gabinete.
- Montagem consistente:Uma posição de montagem interna definida pode suportar uma produção padronizada.
- Versatilidade de aplicação:O mesmo conceito básico de antena pode ser adaptado a diferentes produtos eletrônicos.
Estas vantagens são particularmente relevantes para fabricantes que pretendem combinar rádio FM com modernas funções digitais e sem fios numa caixa compacta.
Quais produtos podem usar uma antena FM integrada?
A faixa de aplicação é mais ampla do que a dos rádios autônomos tradicionais. Desde que o sistema eletrônico inclua uma função de recepção FM e forneça um ambiente de instalação apropriado, uma antena interna pode ser considerada.
| Aplicativo | Requisito Típico | Vantagem da antena interna |
|---|---|---|
| Áudio automotivo | Recepção FM estável em uma unidade de controle compacta | Instalação oculta |
| Alto-falantes Bluetooth | Função FM combinada com áudio sem fio | Design eficiente em termos de espaço |
| Rádios Portáteis | Carcaça compacta e operação portátil | Componentes externos reduzidos |
| Despertadores | Função de rádio FM integrada | Aparência limpa do produto |
| Equipamento de áudio inteligente | Múltiplas funções dentro de um gabinete | Posicionamento interno flexível |
| Receptores Especializados | Integração de RF específica da aplicação | Configuração personalizável |
Quais fatores afetam o desempenho da recepção FM?
Escolher uma antena com a frequência nominal correta é apenas o primeiro passo. O desempenho no mundo real pode ser influenciado por vários fatores adicionais.
1. Local de instalação
A antena deve ser posicionada onde possa receber o sinal RF de forma eficaz. Instalá-lo próximo a grandes componentes condutores ou circuitos de alto ruído pode reduzir o desempenho prático.
2. Layout de PCB
O PCB pode influenciar o ambiente eletromagnético da antena. Os engenheiros devem considerar a distância entre a antena e os processadores, fontes de alimentação chaveadas, interfaces de alta velocidade e outras fontes potenciais de interferência.
3. Material do Invólucro
Invólucros plásticos e não condutores geralmente fornecem um ambiente de RF diferente dos invólucros metálicos. O alojamento final deve, portanto, ser incluído nos testes do protótipo.
4. Roteamento de cabos
O cabo da antena deve ser direcionado com cuidado e mantido longe de fontes desnecessárias de ruído elétrico. O roteamento consistente de cabos também pode ajudar a manter um desempenho de produção repetível.
5. Sensibilidade do receptor
Uma antena não pode compensar todas as limitações do circuito receptor. As características da antena e o desempenho do receptor devem ser avaliados em conjunto durante o desenvolvimento do produto.
Quais especificações os compradores devem comparar?
Ao adquirir uma antena FM, as equipes de compras devem criar uma ficha técnica antes de solicitar orçamentos. Isto torna a comparação de fornecedores mais significativa e reduz o risco de selecionar um componente com base apenas no preço.
| Especificação | Avaliação Recomendada | Importância de compra |
|---|---|---|
| Faixa de frequência | Confirme a compatibilidade com a banda FM necessária | Essencial |
| Material ferrite | Avalie o material e a consistência | Alto |
| Enrolamento de bobina | Verifique a precisão e a repetibilidade do enrolamento | Alto |
| Dimensões | Combine com o espaço interno disponível | Essencial |
| Comprimento do chumbo | Confirme os requisitos de PCB e montagem | Médio |
| Conector | Verifique a compatibilidade elétrica e mecânica | Alto |
| Faixa de temperatura | Combine o ambiente operacional | Médio a alto |
| Personalização | Determine se as especificações OEM são suportadas | Alto |
Para produção em volume, os compradores também devem considerar procedimentos de aprovação de amostras, inspeção de recebimento, consistência de produção, embalagem, prazo de entrega e suporte técnico.
Como os engenheiros podem integrar a antena em um produto?
Um processo bem-sucedido de integração da antena deve começar antes que o gabinete final seja congelado. A coordenação antecipada entre o fornecedor da antena, o engenheiro de PCB, o engenheiro mecânico e o fabricante do produto pode evitar reprojetos caros.
- Defina o requisito de RF:Estabeleça a faixa de frequência FM alvo e a arquitetura do receptor.
- Reservar espaço de instalação:Identifique a localização da antena antes de concluir o layout mecânico.
- Fornecer desenhos:Compartilhe as dimensões disponíveis e os requisitos de conexão com o fabricante da antena.
- Desenvolva amostras:Avalie protótipos de antenas customizadas no produto pretendido.
- Teste a montagem completa:Meça a recepção sob condições operacionais realistas.
- Finalize as especificações de produção:Dimensões de bloqueio, parâmetros de enrolamento, cabos, conectores e critérios de inspeção.
O teste de protótipo é especialmente importante porque o desempenho da antena medido fora do produto pode não representar o desempenho após a antena ser instalada dentro do invólucro final.
O que você deve procurar em um fornecedor de antenas FM?
Um fornecedor adequado deverá ser capaz de fornecer mais do que um componente de catálogo. Para projetos OEM e ODM, a comunicação técnica e a capacidade de personalização podem ser tão importantes quanto a especificação básica da antena.
Ao avaliar um fabricante ou fornecedor de antenas na China, considere o seguinte:
- Experiência na produção de componentes de antenas FM e outros RF.
- Capacidade de personalizar dimensões do núcleo de ferrite e estruturas de enrolamento.
- Controle estável do enrolamento da bobina e montagem de componentes.
- Capacidade de personalizar cabos, pinos e conectores.
- Desenvolvimento de amostra antes da produção em massa.
- Desenhos técnicos e especificações de produtos claros.
- Procedimentos de inspeção de qualidade para lotes de produção.
- Comunicação responsiva durante o desenvolvimento do produto.
Qianmu se concentra no desenvolvimento e fabricação de antenas para diferentes aplicações eletrônicas. Sua abordagem personalizada permite que os clientes discutam requisitos de frequência, dimensões de instalação, métodos de conexão e outros parâmetros específicos do projeto antes de finalizar uma solução de produção.
Perguntas frequentes sobre antena de rádio FM integrada
Uma antena de rádio FM integrada pode substituir uma antena telescópica externa?
Para muitos produtos eletrônicos compactos, uma antena interna pode ser usada em vez de uma antena telescópica tradicional. Contudo, a escolha final depende do design do receptor, da estrutura do produto, do espaço de instalação disponível e do desempenho de recepção necessário.
Qual faixa de frequência FM é normalmente suportada?
Muitas aplicações comerciais de rádio FM operam na faixa de 88–108 MHz. O design exato da antena deve corresponder à faixa de frequência e ao circuito receptor necessários.
A antena pode ser personalizada para um gabinete pequeno?
Sim. A personalização pode abordar dimensões de ferrite, estrutura da bobina, comprimento do cabo, configuração do terminal e outros requisitos mecânicos. O teste de protótipo é recomendado quando o espaço de instalação é altamente restrito.
O posicionamento da antena afeta a recepção de rádio?
Sim. A colocação pode ter um efeito significativo. Componentes metálicos, circuitos de energia, processadores, traços de PCB, baterias e cabos próximos podem alterar o ambiente eletromagnético ao redor da antena.
Uma antena deve ser testada dentro do produto acabado?
Sim. Testar a antena dentro do gabinete real fornece informações mais realistas sobre o desempenho da recepção final do que testar a antena como um componente independente.
Por que escolher uma antena customizada em vez de um modelo padrão?
Um modelo personalizado pode ser projetado em torno das dimensões específicas, interface do receptor, local de instalação e restrições mecânicas do produto. Isto pode facilitar a integração e reduzir a necessidade de modificações estruturais.
Uma antena de rádio FM integrada é adequada para o seu produto?
Para produtos eletrônicos modernos onde espaço, aparência, confiabilidade e funcionalidade de RF devem coexistir, uma antena integrada pode fornecer uma alternativa prática aos designs externos convencionais. Seu sucesso depende de todo o processo de engenharia, incluindo seleção de ferrite, enrolamento da bobina, requisitos de frequência, projeto de PCB, posição de instalação, estrutura do gabinete e teste do produto final.
Qianmu fornece soluções personalizadas de antena de rádio FM integrada para fabricantes que desenvolvem equipamentos de áudio, eletrônicos automotivos, rádios portáteis, alto-falantes Bluetooth e outros dispositivos habilitados para FM. Se você tiver uma faixa de frequência específica, tamanho de gabinete, requisitos de cabo ou interface de receptor,Contate-nospara discutir seu projeto e desenvolver uma configuração de antena que atenda aos requisitos do seu produto.
