Antena NFC

O que é uma antena flexível integrada com NFC? O que é uma antena ativa?

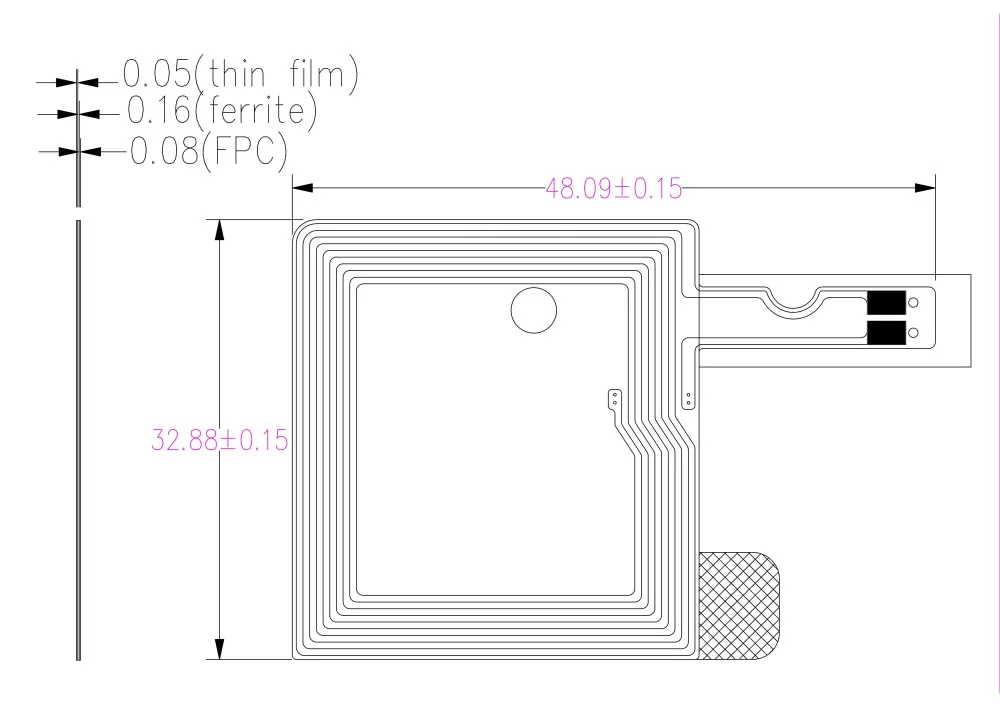

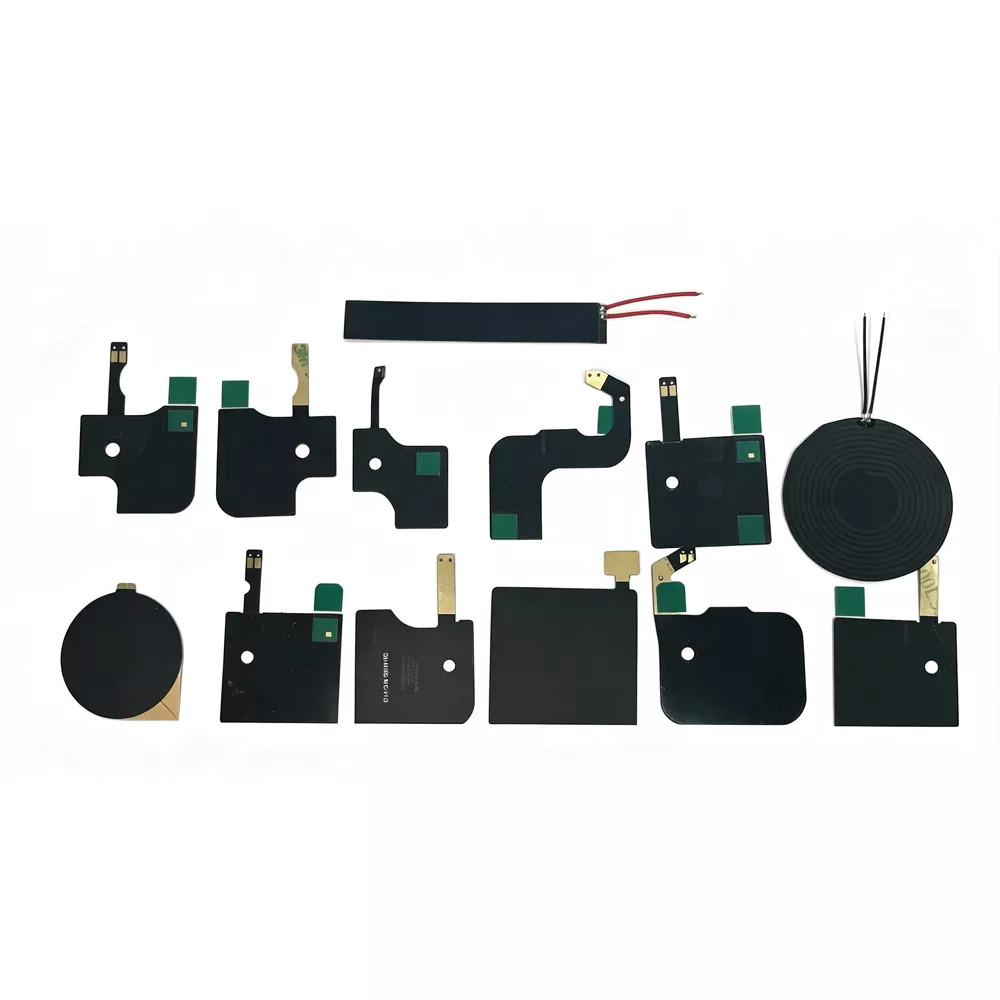

1.1 Antena macia integrada NFC (antena flexível FPC)

A antena flexível integrada NFC (Antena de circuito impresso flexível NFC) é um tipo de antena NFC fabricada em um substrato de placa de circuito impresso flexível (FPC) e projetada para operar na banda de frequência de 13,56 MHz. Ele usa cobre eletrolítico como material condutor da bobina e adota um processo de gravação de precisão para formar padrões de bobina personalizados com voltas e estruturas geométricas específicas. Combinada com um filme magnético de ferrite como camada de isolamento, esta antena flexível pode ser facilmente integrada em dispositivos eletrônicos por meio de soluções de montagem adesivas ou destacáveis ​​da 3M.

Componentes principais:

- Substrato FPC:Um material de placa de circuito flexível que oferece características leves e flexíveis, com espessura variando de 0,14 a 0,27 mm.

- Bobina de cobre:Fabricada através de gravação eletrolítica de cobre, a estrutura da bobina determina a indutância da antena e o desempenho da frequência de ressonância.

- Camada de ferrite:Um material magnético de alta permeabilidade que reduz a interferência metálica, melhora o isolamento do campo magnético e melhora a direcionalidade da transmissão do sinal.

- Camada adesiva:Utiliza materiais adesivos originais da 3M, oferecendo resistência de colagem confiável e excelente resistência a altas temperaturas.

- Métodos de conexão:Suporta várias opções de conexão, incluindo terminais IPEX, cabeçotes de solda, contatos de mola e outras interfaces personalizadas.

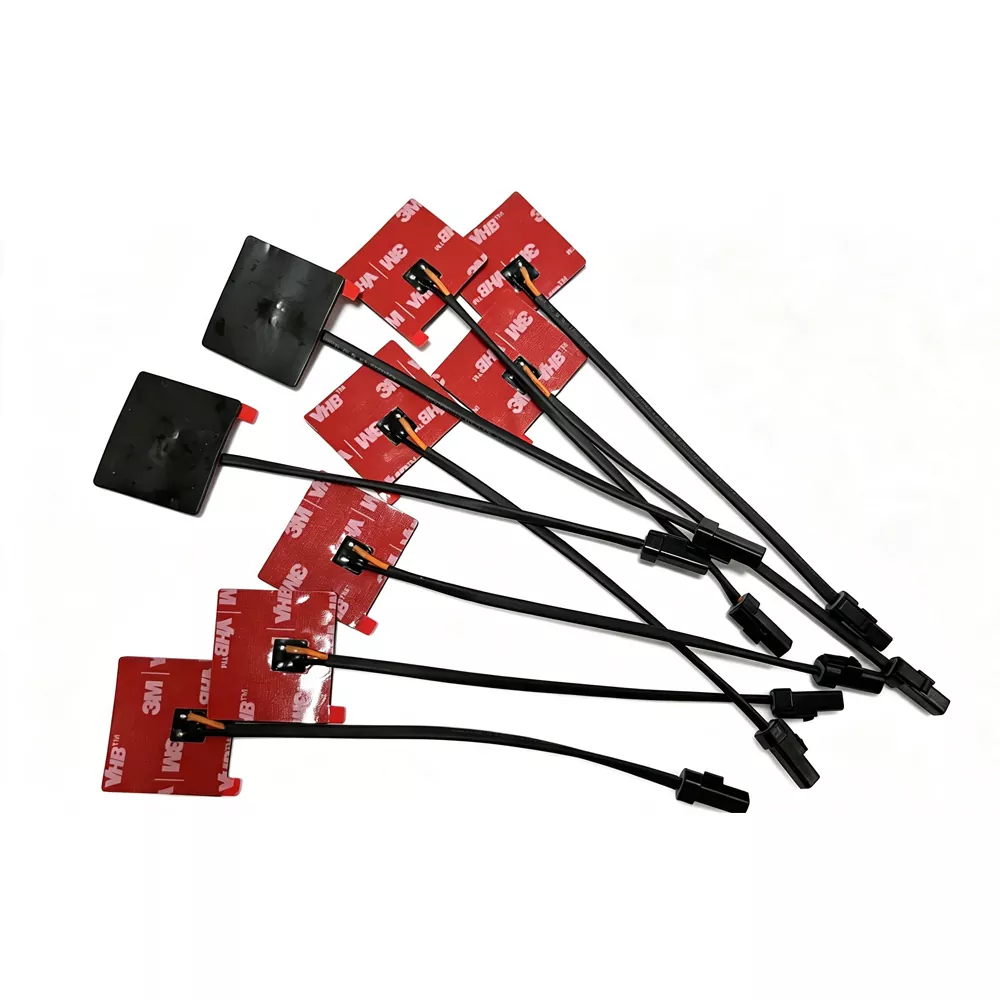

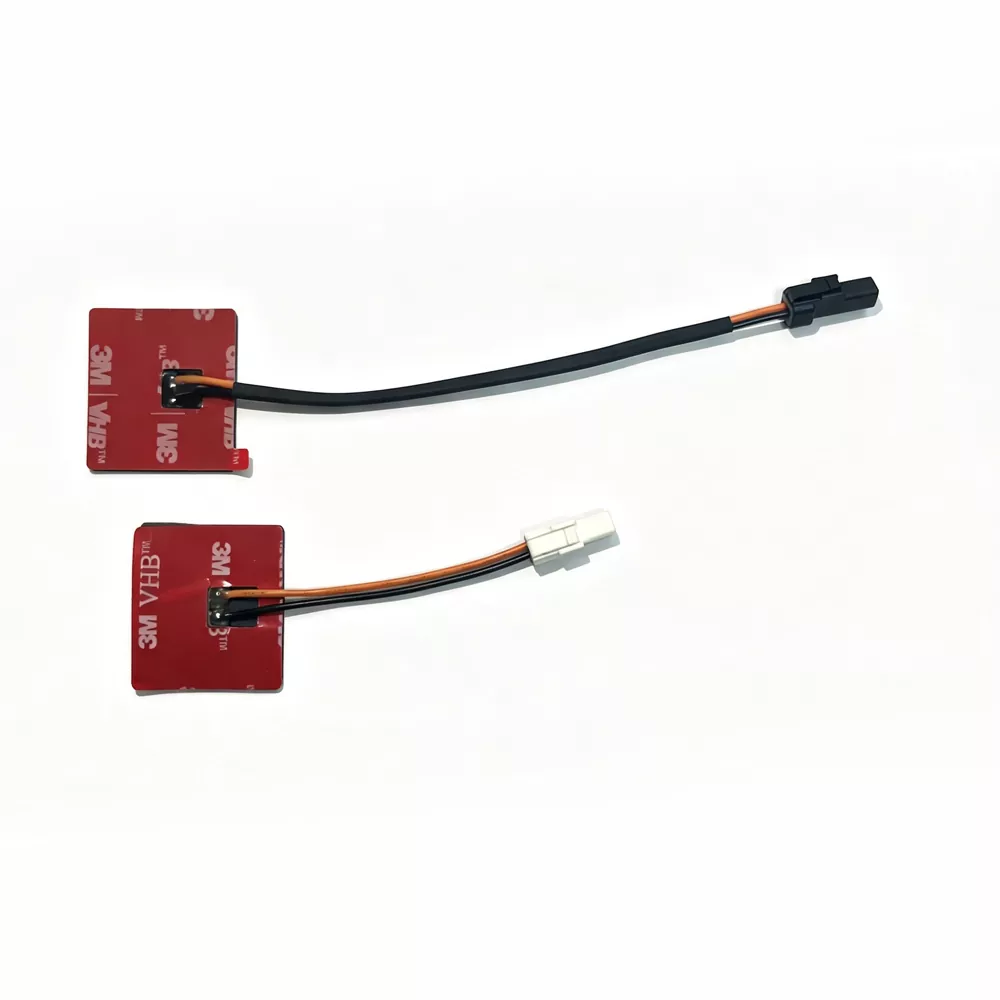

1.2 Antena ativa NFC

Uma antena NFC ativa refere-se a um sistema de antena que, baseado em uma antena NFC convencional, integra um frontend ativo sem contato ou um circuito de amplificação/condução de sinal.

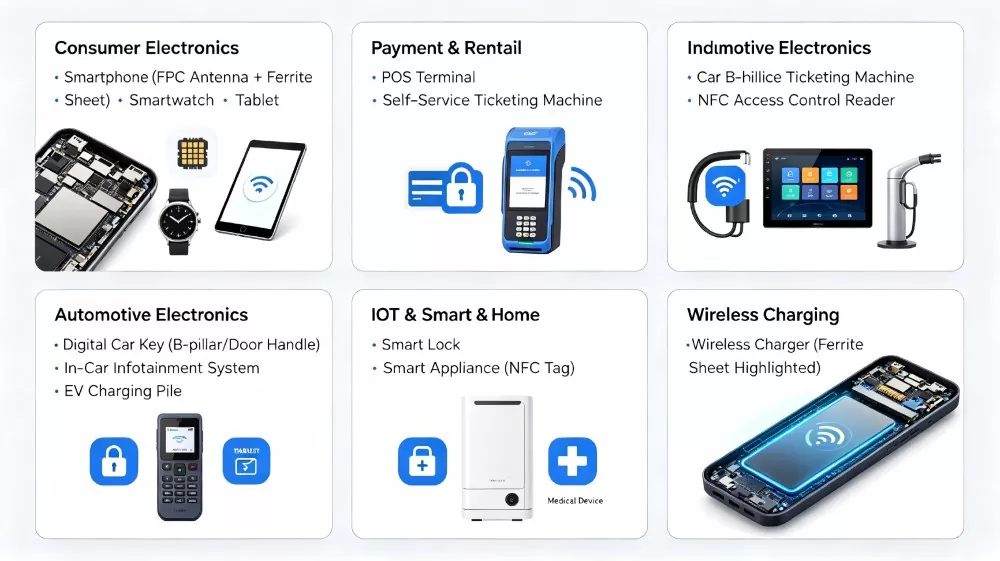

Dispositivos aplicáveis

Por que escolher a antena NFC da Qianmu Communication?

1. Design ultrafino e flexível - espessura tão baixa quanto 0,14–0,27 mm, perfeitamente adequado para dispositivos ultrafinos e requisitos de instalação flexíveis.

2. Camada de isolamento de ferrite - Inclui ferrite padrão, protegendo eficazmente contra interferências de ambientes metálicos.

3. Vários métodos de instalação - suporta várias opções, incluindo adesivo 3M (adesivo removível), terminais IPEX e soldagem.

4. Operação em ampla temperatura - Faixa de temperatura operacional: -40 ℃ a + 85 ℃

5. Totalmente compatível com os padrões - atende aos padrões ambientais RoHS

6. Serviços personalizados - Suporte totalmente personalizável para dimensões, formatos, voltas de bobina, valores de indutância e muito mais.

7. Entrega rápida - Produção rápida de amostras e entrega eficiente de produção em massa.

8. Suporte de simulação profissional - Fornece simulações eletromagnéticas e recomendações de otimização de toda a máquina.

Comportamento de RF e considerações em nível de sistema

O desempenho de uma antena NFC depende não apenas de suas especificações elétricas básicas, mas também do ambiente eletromagnético geral criado pela estrutura final do dispositivo. Fatores como seleção de materiais, layout interno e componentes adjacentes podem afetar significativamente a eficiência da antena e a estabilidade da comunicação.

1. Efeito de desafinação do metal

Quando uma antena é instalada perto de componentes metálicos, incluindo baterias, tampas de blindagem ou estruturas mecânicas, as correntes parasitas induzidas podem alterar as características eletromagnéticas e mudar a frequência de ressonância. Sem o isolamento de ferrite adequado, esse efeito de dessintonização pode causar desvio de ressonância, menor desempenho do acoplamento e redução da confiabilidade da comunicação.

2. Função da camada de ferrite na estabilização de campo

A camada magnética de ferrite oferece mais do que proteção contra interferências. Ele também funciona como uma camada de orientação de fluxo magnético, direcionando o campo magnético para o lado não metálico da antena. Isso ajuda a melhorar a eficiência do acoplamento, otimizar a transmissão do sinal e minimizar a perda de energia em aplicações onde há componentes metálicos próximos.

3. Sensibilidade de correspondência de impedância

Os sistemas NFC operando a 13,56 MHz exigem correspondência precisa de impedância devido à sua sensibilidade a alterações no design do invólucro, espessura do adesivo e deformação da bobina. Pequenas variações na estrutura mecânica podem influenciar o ponto de ressonância e o desempenho do fator Q, tornando necessário o ajuste no nível do sistema após a integração da antena.

4. Acoplamento com arquitetura de dispositivo

O desempenho da antena também é afetado pelas características dielétricas dos materiais circundantes, incluindo invólucros de plástico, tampas de vidro e estruturas de empilhamento de PCB. Materiais com constantes dielétricas mais altas podem introduzir capacitância parasita adicional, resultando em largura de banda mais estreita e margem de comunicação reduzida.

5. Impacto do sistema ativo versus passivo

Para configurações de antenas NFC ativas, o circuito de acionamento influencia diretamente a distribuição e a intensidade do campo eletromagnético. Embora esta abordagem possa ampliar a distância de comunicação, ela também aumenta a sensibilidade às mudanças de carga e requer um controle mais preciso do aterramento, da blindagem e do projeto geral do sistema.

Especificações técnicas

Em comparação com os pares: vantagens diferenciadoras da Qianmu Communications

Guia de instalação

Instalação com adesivo (antena flexível FPC)

Este é o método de instalação de antena NFC mais comumente usado:

Etapas de instalação:

1. Limpe a superfície - Use um pano com álcool para limpar a área de instalação (a superfície interna da caixa do dispositivo ou a superfície da bateria), garantindo que esteja livre de óleo e poeira.

2. Retire o revestimento removível - remova cuidadosamente a película protetora adesiva 3M da parte traseira da antena.

3. Alinhamento e Posicionamento - Alinhe a antena com o local de instalação designado, garantindo que a área da bobina esteja desobstruída.

4. Pressione firme e uniformemente – do centro para as bordas para eliminar bolhas de ar.

5. Cura e espera - Deixe repousar durante 24 horas para obter uma resistência de adesão ideal.

Notas de instalação:

Avaliações de clientes

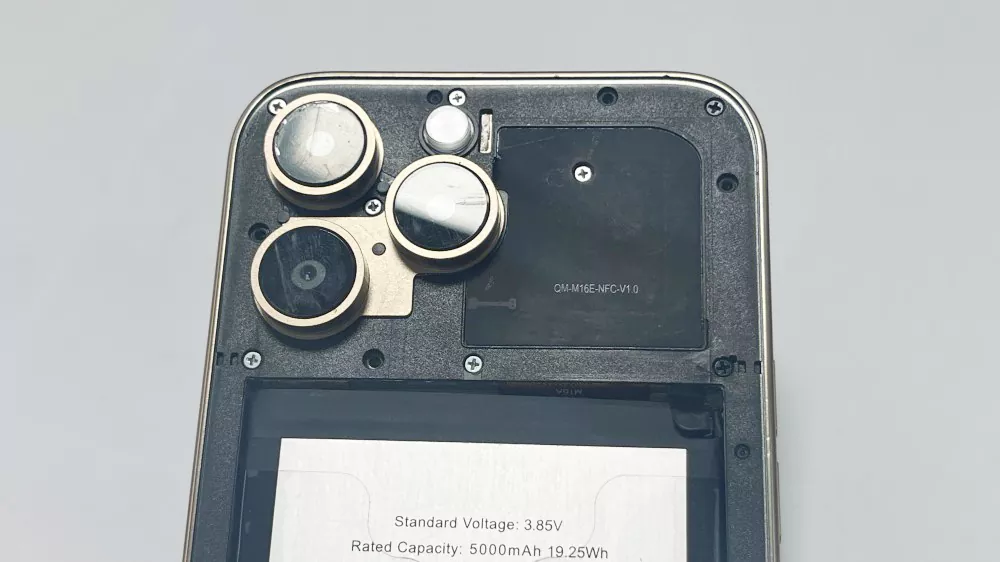

"A antena macia NFC integrada da Qianmu Communications demonstrou desempenho estável em nosso novo modelo de smartphone, alcançando um alcance de leitura de 85 mm. A camada de ferrite protege efetivamente contra interferência da bateria e a consistência de qualidade na produção em massa é excelente." - Fabricante da marca, Shenzhen Junge Technology Co., Ltd.

"As antenas NFC ativas usadas em terminais POS exigem alta confiabilidade e fortes campos de RF. Os produtos da Qianmu Communication passaram em nossos rigorosos testes EMVCo e já compramos mais de 300.000 unidades." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Fabricante de terminal de pagamento

Perguntas frequentes

Q1: Qual é a frequência operacional da antena flexível integrada no NFC?

R: O NFC opera na banda de frequência padronizada internacionalmente de 13,56 MHz ±7 kHz, que é comumente usada em sistemas de comunicação de campo próximo para transferência de dados sem fio de curto alcance.

Q2: Qual é a distância típica de leitura?

R: O alcance de comunicação é geralmente limitado a alguns centímetros, normalmente em torno de 5–8 cm, dependendo do design da antena, da estrutura do dispositivo e das condições de instalação.

Q3: Quando é necessária uma antena NFC com núcleo de ferrite?

R: Quando a antena precisar ser instalada na superfície de uma bateria, próxima a um invólucro metálico ou em ambiente com componentes metálicos, é imprescindível a utilização de uma antena equipada com camada de ferrite. A camada de ferrite pode isolar efetivamente a interferência de correntes parasitas reversas causada pelo metal.

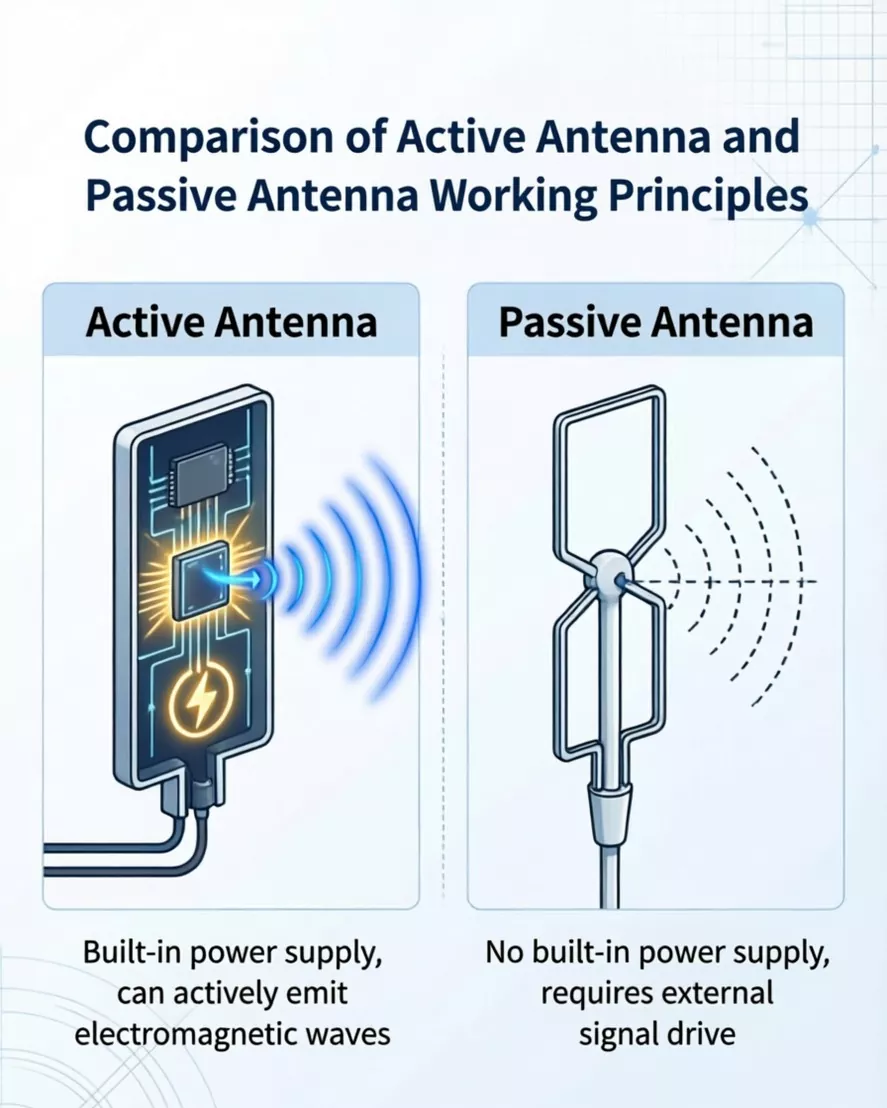

Q4: Qual é a diferença entre uma antena macia integrada NFC e uma antena ativa?

R: A antena passiva integrada é um componente passivo que depende da indução do campo magnético do leitor/gravador para operar, tornando-a adequada para aplicações NFC padrão. A antena ativa integra amplificação de sinal e circuitos de acionamento, permitindo gerar ativamente um campo de RF mais forte, tornando-a ideal para cenários como terminais de pagamento que exigem um sinal mais robusto.

Q5: Pode ser personalizado em tamanho e forma?

R: Sim, a Qianmu Communications oferece suporte a designs personalizados em todos os tamanhos, incluindo formatos retangulares, circulares e irregulares.

Q6: Qual faixa de indutância é comumente usada?

R: Os projetos típicos estão dentro de uma faixa de indutância de aproximadamente 1–2 μH, dependendo dos requisitos de ajuste e correspondência de impedância.

Q7: Quais são os métodos de instalação comuns?

R: Existem três métodos principais de instalação: ① Suporte adesivo 3M (antena flexível FPC - mais comumente usada); ② Conector IPEX (tipo plug-in); ③ Instalação de soldagem.

Q8: A Qianmu Communication é um comerciante ou uma fábrica?

R: Qianmu Communications é um fabricante que integra P&D, produção e vendas. Possuímos fábrica própria e contamos com uma linha de produção completa, além de um robusto sistema de controle de qualidade - longe de sermos apenas uma empresa comercial.
