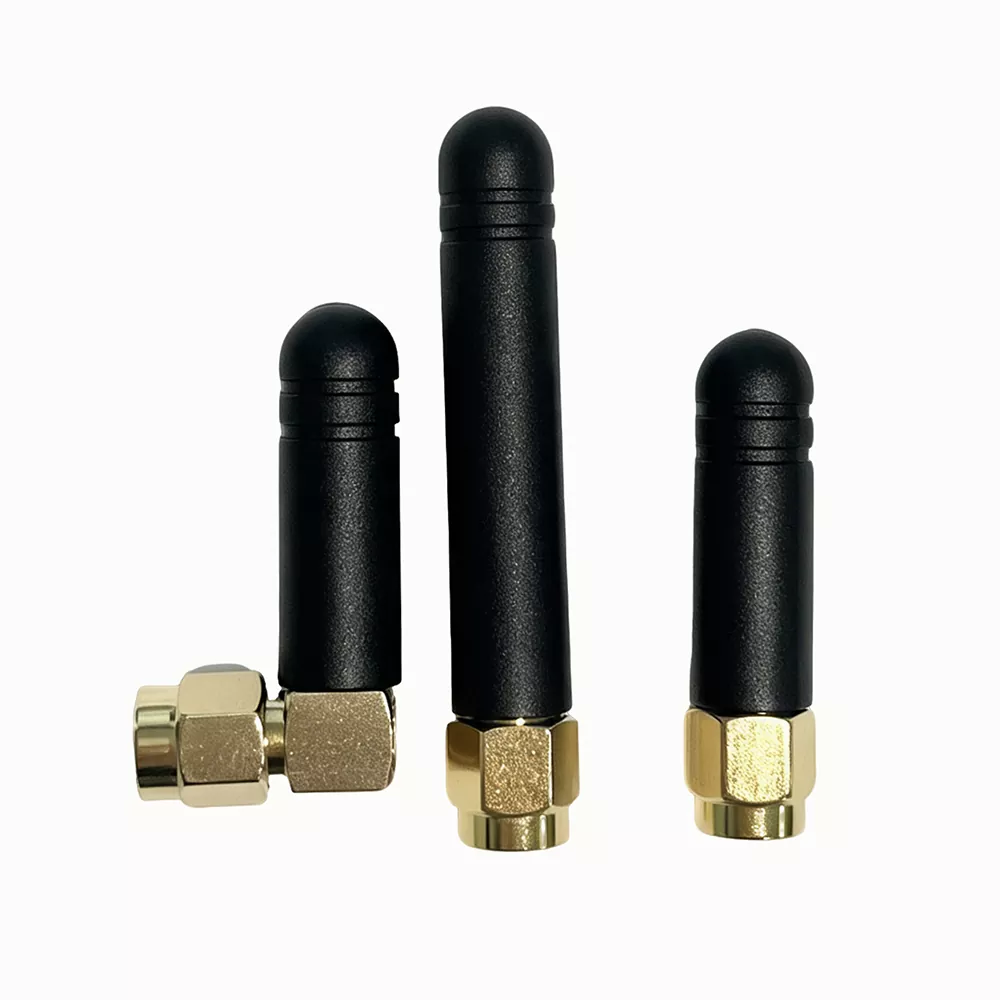

Antena Lora

A Antena LoRa é uma antena de haste externa IoT RF industrial de 433 MHz e 868–920 MHz projetada para comunicação de espectro espalhado de longo alcance.

Desenvolvida pela Qianmu Communication, esta antena adota uma estrutura de haste externa dividida que pode ser instalada de forma flexível em caixas, postes e caixas de dispositivos, reduzindo a perda de blindagem de sinal causada por invólucros metálicos, paredes e placas-mãe.

Ele usa um oscilador de cobre puro moldado em peça única e uma caixa de PVC resistente às intempéries, cobrindo com precisão a banda baixa de 433 MHz e a banda ISM global de 868–920 MHz.

Com desempenho de lote estável, a Antena LoRa é adequada para projetos de rede IoT de longa distância e baixo consumo de energia.

Princípio de funcionamento

A antena LoRa de comunicação Qianmu 433/868–920 MHz usa um design de oscilador ressonante segmentado combinado com radiação RF omnidirecional para obter transmissão e recepção de sinal de longa distância.

A estrutura interna inclui um conector RF, oscilador de correspondência de impedância, camada de blindagem de isolamento e caixa protetora à prova d'água. Todos os parâmetros de desempenho são testados pelo laboratório de RF da empresa usando um analisador de rede vetorial.

1. Projeto de ressonância segmentada de banda dupla

A antena integra dois osciladores independentes para a banda de baixa frequência de 433 MHz e a banda ISM de 868–920 MHz. O VSWR de banda completa medido é ≤1,3, garantindo ressonância estável em ambas as faixas de frequência.

Uma antena suporta duas bandas de comunicação LoRa convencionais sem exigir inventário separado.

2. Projeto de radiação omnidirecional de 360°

A estrutura simétrica do oscilador em forma de haste fornece radiação horizontal uniforme com flutuação de ≤1dB e reduz os pontos cegos do sinal.

Sob a mesma potência de transmissão, a distância de transmissão medida em uma área aberta é 2,8 vezes maior do que a de uma antena embutida no dispositivo, suportando rede de dispositivos multidirecionais sem desequilíbrio de sinal.

3. Blindagem metálica e estrutura anti-interferência

Anéis de blindagem de cobre são integrados à base da antena para reduzir a interferência eletromagnética de placas-mãe de gateway, motores industriais e cabos de alimentação.

Em ambientes com forte interferência, como fábricas e subestações, a perda medida de pacotes de dados é reduzida em 65%, garantindo uma transmissão estável de dados IoT.

4. Estrutura externa resistente às intempéries

A antena adota uma caixa impermeável de PVC espessada com juntas de borracha seladas. Passou nos testes de envelhecimento cíclico de 72 horas e nos testes de resistência à água da chuva de -40°C a +70°C.

O oscilador permanece protegido contra oxidação, com desvio de frequência dentro de ≤±2MHz, mantendo um desempenho estável em ambientes externos.

5. Correspondência de impedância padrão de 50Ω

A antena usa ajuste preciso de impedância de fábrica e suporta interfaces RF padrão para dispositivos LoRa.

Reduz a reflexão do sinal causada pela incompatibilidade de impedância, reduz a potência de transmissão do dispositivo em 12% e prolonga a vida útil da bateria do terminal.

Compatível com dispositivos de suporte

Esta antena LoRa tem forte compatibilidade de RF e pode ser conectada diretamente à grande maioria dos terminais de comunicação iot de baixa potência sem acessórios adaptadores

1. Host de comunicação LoRa: gateway LoRa de 433 MHz, concentrador LoRa industrial de 868/915 MHz, estação base de aquisição LoRa externa, rádio de transmissão de dados sem fio

2. Terminais de detecção inteligentes: sensor de temperatura e umidade do solo, sonda de monitoramento da qualidade da água, alarme de fumaça de gás/incêndio, coletor de pressão de nível de líquido

3. Dispositivos industriais de Internet das Coisas (iot): terminal de aquisição de dados de oficina, linha de produção kanban sem fio, host de etiqueta de localização de mercadorias em armazém

4. Acessórios para cidades inteligentes: controlador de lâmpada de rua, detector magnético de estacionamento, monitor de status da tampa de bueiro, host de alarme de segurança externo

5. Componentes acessórios de RF: alimentadores de RF, divisores de potência de sinal, módulos de amplificação de relé de RF

Especificações técnicas padronizadas

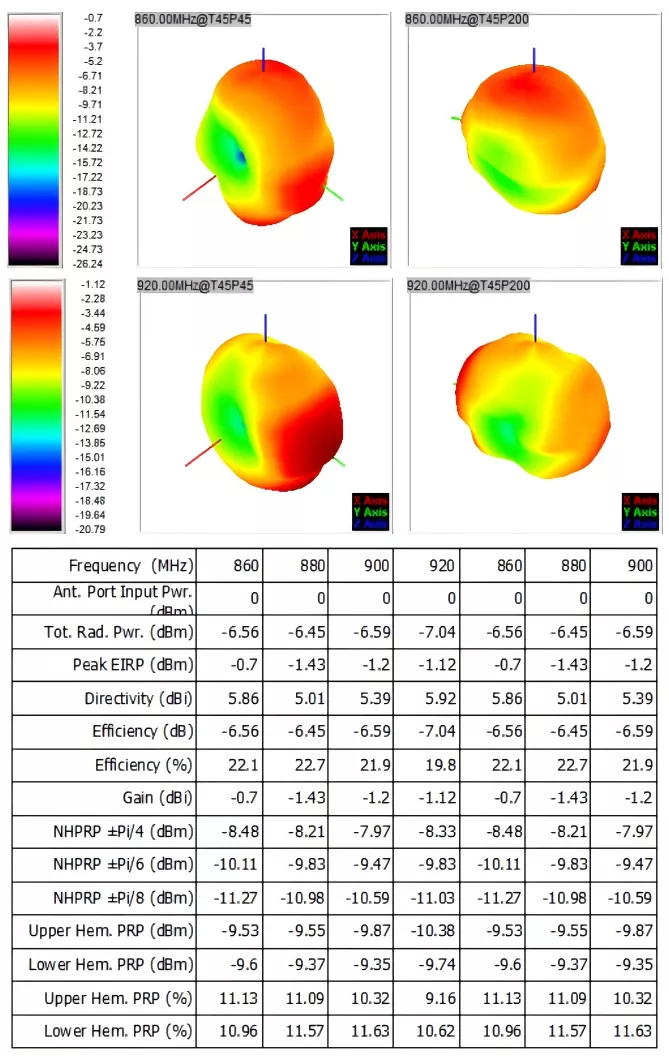

Todos os parâmetros são resultados de testes internos de câmara anecóica de RF. Cada lote de antenas LoRa vem com uma folha de teste de fábrica de papel, que pode ser usada para aceitação do projeto, declaração alfandegária de exportação, verificação de qualificação da Parte A:

Guia de compras

Muitos compradores de IoT e engenheiros de P&D selecionam modelos principalmente com base no preço, o que pode resultar em distância de transmissão insuficiente, danos externos, retrabalho do projeto e aumento de custos posteriormente.

Ao adquirir a Antena Qianmu Communication LoRa, o modelo pode ser selecionado de acordo com quatro fatores principais:

1. Selecione de acordo com os requisitos da banda de frequência

Para exportações europeias e projetos municipais nacionais, a faixa de 868MHz é preferida. A banda de 433 MHz é adequada para aplicações em terras agrícolas domésticas e dispositivos sensores industriais de 433 MHz.

Para projetos de rede híbrida multibanda, escolha antenas externas LoRa de banda dupla de 433/868–920 MHz para suportar diferentes dispositivos com uma antena.

2. Selecione de acordo com o ambiente operacional

Para salas secas e escritórios internos, os modelos padrão podem ser selecionados de acordo com as condições de aplicação.

Para áreas agrícolas ao ar livre, postes de iluminação municipais e ambientes costeiros com alta umidade ou alto teor de sal, escolha modelos IP65 à prova d'água e resistentes às intempéries para evitar a entrada e falha de água.

Para regiões com temperaturas abaixo de zero nas áreas do norte, confirme se o produto suporta operação em baixas temperaturas de ≥-40°C.

3. Selecione de acordo com os requisitos de distância de transmissão

Para equipamentos internos de curta distância, antenas de baixo ganho podem ser selecionadas.

Para aplicações de monitoramento externo em áreas agrícolas e parques que cobrem vários quilômetros, antenas de banda dupla de alto ganho devem ser usadas para reduzir o investimento em gateways.

4. Selecione de acordo com os requisitos do projeto

Para testes de laboratório e projetos de curto prazo, podem ser adquiridas pequenas quantidades de modelos padrão.

Para projetos de grande escala e longo prazo, como cidades inteligentes e agricultura inteligente, a personalização em massa com logotipos impressos em tela e interfaces dedicadas pode ser selecionada para manter a aparência consistente do equipamento e reduzir os custos de operação e manutenção a longo prazo.

Perguntas frequentes

Q1: Esta antena externa LoRa suporta bandas de frequência de 433 MHz e 915 MHz simultaneamente?

A1: A antena externa LoRa da Qianmu Communication cobre toda a faixa de 430-440 MHz, 860-930 MHz e é perfeitamente compatível com as principais bandas ISM de 433 MHz, 868 MHz e 915 MHz. Uma única antena pode ser adaptada a dispositivos LoRa em diferentes regiões.

Q2: A interface da antena, o LOGOTIPO da caixa e a embalagem de exportação podem ser personalizados?

A2: Totalmente personalizável. Como fábrica de origem, podemos substituir vários tipos de interfaces RF, como SMA / BNC / N / IPEX sob demanda, suporte para impressão em serigrafia do LOGOTIPO da marca do cliente no shell, caixa de cores de exportação em inglês neutra personalizada e a quantidade mínima de pedido para pedidos personalizados OEM / ODM pode ser negociada com flexibilidade.

Q3: Como podemos confirmar a distância real de transmissão da antena externa LoRa? Podemos fornecer os dados medidos?

A3: Sim. Cada lote de antenas externas LoRa vem com um relatório de teste de câmara anecóica de radiofrequência.
