Como uma antena de rádio FM integrada pode melhorar a recepção do sinal em dispositivos eletrônicos compactos

Qianmudesenvolve oAntena de rádio FM integradapara produtos compactos habilitados para FM que exigem recepção confiável sem adicionar uma antena externa exposta. Projetado para a banda de transmissão FM de 88–108 MHz, este componente RF compacto combina um núcleo de ferrite, bobina de cobre enrolada com precisão e opções de conexão flexíveis para sistemas de áudio automotivos, alto-falantes Bluetooth, rádios portáteis, equipamentos domésticos inteligentes e outros dispositivos eletrônicos.

Uma antena FM integrada é mais do que um substituto que economiza espaço para uma antena telescópica. Sua estrutura de indução magnética com núcleo de ferrite, enrolamento de bobina de precisão, formato compacto e design de conexão personalizável permitem que os fabricantes integrem a recepção FM em produtos onde o espaço de instalação e a aparência são importantes. Este guia explica como funciona uma antena de rádio FM integrada, suas características técnicas, aplicações adequadas, considerações de instalação e os principais fatores que os compradores devem avaliar ao adquirir uma antena para projetos OEM ou ODM.

Índice

• O que é uma antena de rádio FM integrada?
• Como funciona uma antena de rádio FM integrada?
• Quais são os principais recursos?
• Onde pode ser usado?
• Quais são as especificações técnicas?
• Como a antena deve ser instalada?
• Como os compradores devem selecionar a antena certa?
• Como ela se compara a outras antenas FM?
• Perguntas frequentes
• Por que considerar uma antena FM personalizada?

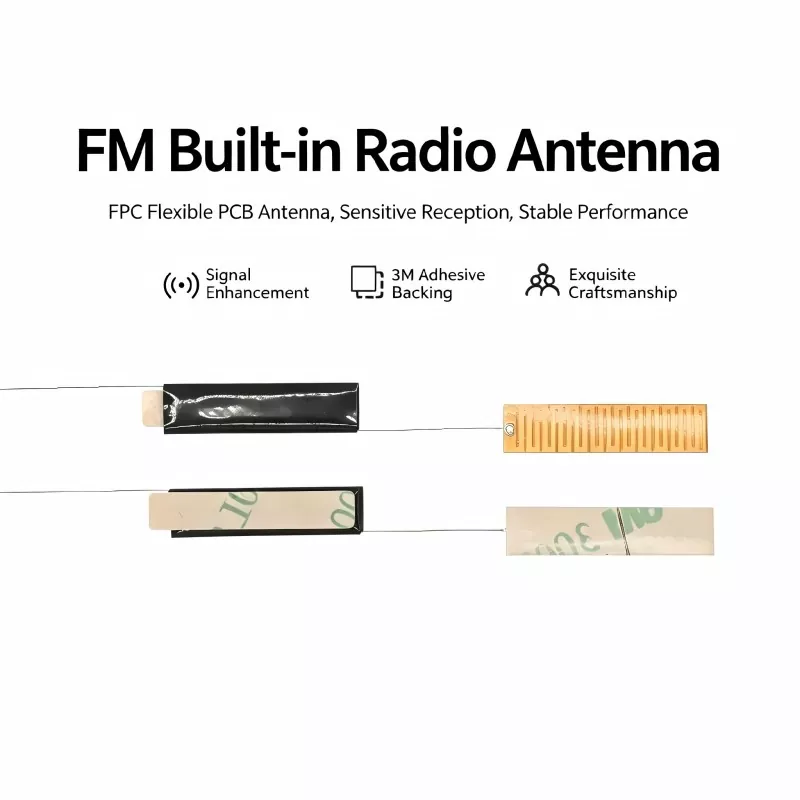

O que é uma antena de rádio FM integrada?

Uma antena de rádio FM integrada é um componente interno de recepção de RF passivo projetado para receber sinais de transmissão FM enquanto permanece dentro do dispositivo eletrônico. Ao contrário de uma antena telescópica convencional que se estende para fora do gabinete, uma antena interna pode ser ocultada dentro da estrutura do produto, ajudando os fabricantes a manter uma aparência limpa e ao mesmo tempo fazer uso eficiente do espaço interno limitado.

Um projeto típico de núcleo de ferrite consiste em um núcleo de ferrite de alta permeabilidade, fio de cobre esmaltado enrolado com precisão, proteção de isolamento e terminais de conexão ou fios condutores. O material de ferrite concentra o campo magnético ao redor da bobina, enquanto a estrutura do enrolamento é projetada para suportar a recepção em toda a faixa de frequência FM pretendida.

Para os fabricantes que desenvolvem produtos eletrônicos de consumo compactos, essa estrutura pode simplificar a integração de produtos. A antena pode ser posicionada de acordo com o layout da PCB e o design do gabinete, em vez de exigir uma abertura de antena externa dedicada.

Para obter mais informações específicas do produto, os compradores podem revisar a página do produto Antena de rádio FM integrada.

Como funciona uma antena de rádio FM integrada?

O princípio de funcionamento baseia-se principalmente na indução eletromagnética e na ressonância. Quando um sinal de transmissão FM chega à antena, o núcleo de ferrite ajuda a concentrar o campo magnético de alta frequência ao redor da bobina. O condutor enrolado com precisão converte então a energia eletromagnética em um sinal elétrico de RF que pode ser processado pelo circuito receptor.

1. Concentração do Campo Magnético

O núcleo de ferrite de alta permeabilidade concentra campos magnéticos de alta frequência ao redor do enrolamento. Essa estrutura é particularmente útil quando os fabricantes precisam de uma antena que caiba em um espaço interno compacto e, ao mesmo tempo, mantenha uma recepção FM confiável.

2. Conversão Eletromagnética

A bobina de cobre que envolve o núcleo de ferrite responde à mudança do campo magnético e gera um sinal elétrico. Este sinal é então transferido através da conexão da antena para o circuito receptor FM.

3. Ressonância de Frequência

Os parâmetros do enrolamento da bobina, incluindo o número de voltas e a disposição do enrolamento, influenciam as características de frequência da antena. A sintonia adequada ajuda a antena a operar dentro da banda FM pretendida e oferece suporte a recepção estável.

4. Transmissão de Sinal

Após a conversão, o sinal de RF recebido viaja através do cabo da antena ou dos pinos de conexão até o circuito do receptor FM, onde é amplificado, decodificado e convertido em saída de áudio.

Quais são os principais recursos?

Ao selecionar uma antena FM interna para um produto comercial, os engenheiros normalmente consideram o desempenho de recepção, dimensões físicas, resistência a interferências, temperatura operacional e flexibilidade de integração. As características a seguir tornam um design integrado com núcleo de ferrite adequado para muitos dispositivos compactos.

• Faixa operacional de 88–108 MHz:Projetado em torno da faixa de frequência de transmissão FM comumente usada.
• Estrutura interna compacta:Permite que os fabricantes integrem a recepção FM sem uma antena externa saliente.
• Enrolamento de bobina de precisão:Suporta características elétricas consistentes e desempenho de frequência.
• Construção com núcleo de ferrite:Concentra campos magnéticos e suporta recepção de sinal eficiente.
• Design consciente de interferências:Considerações estruturais e de isolamento podem ajudar a reduzir interferências eletromagnéticas indesejadas.
• Personalização flexível:As dimensões do núcleo, os parâmetros do enrolamento, o comprimento do cabo, os pinos e os conectores podem ser adaptados aos requisitos do produto.
• Ampla temperatura operacional:O design referenciado do Qianmu especifica operação de -20°C a +85°C.

Onde pode ser usado?

A estrutura compacta de uma antena FM interna a torna adequada para produtos onde a exposição da antena externa é indesejável ou impraticável. As aplicações podem variar de eletrônicos de consumo a equipamentos automotivos e industriais.

Quais são as especificações técnicas?

As especificações técnicas devem sempre corresponder ao circuito receptor, gabinete, posição de instalação e mercado-alvo. As especificações a seguir representam a configuração do produto Qianmu referenciada e podem servir como ponto de partida para avaliação de engenharia.

O desempenho real pode variar de acordo com o IC do receptor, o layout da PCB, o material do gabinete, o ambiente eletromagnético circundante, a intensidade do sinal local e a posição de instalação da antena. Portanto, o teste de protótipos continua importante antes da produção em massa.

Como a antena deve ser instalada?

O posicionamento correto é essencial para obter uma recepção FM consistente. Mesmo uma antena bem projetada pode apresentar desempenho reduzido se for posicionada perto de fontes de interferência fortes ou de materiais inadequados.

Etapa 1: selecione a posição de instalação

Coloque a antena em uma área interna relativamente aberta e, quando for prático, próxima à superfície interna do gabinete. Evite colocá-lo diretamente ao lado de chips de alta frequência, componentes de energia, fontes de calor ou outras fontes de interferência forte.

Etapa 2: proteja a antena

Um adesivo isolado pode fornecer um método de instalação simples para designs compatíveis. O método de montagem deve manter a antena firmemente posicionada e evitar movimentos que possam afetar a repetibilidade durante a operação do produto.

Etapa 3: conecte a antena

Conecte o cabo ou pinos da antena à interface de antena FM designada na PCB. As conexões soldadas devem ser seguras e livres de curtos, enquanto as conexões do tipo plug devem ter retenção mecânica suficiente.

Etapa 4: recepção do teste

Após a montagem, ligue o dispositivo e execute uma varredura de estação FM. Avalie a contagem de estações, a clareza do áudio, o ruído de fundo, a estabilidade do sinal e a consistência da recepção em diferentes locais.

Como os compradores devem selecionar a antena certa?

O preço por si só não deve determinar a seleção da antena. Para projetos OEM e ODM, as equipes de compras e engenheiros devem avaliar a antena como parte do sistema RF completo.

1. Confirme a faixa de frequência:Certifique-se de que a antena seja adequada para a banda de transmissão FM alvo.
2. Confira o espaço disponível:Forneça dimensões precisas do gabinete e da PCB antes de selecionar a estrutura da antena.
3. Revise o método de conexão:Especifique o comprimento do cabo, o design do terminal, o tipo de conector ou os requisitos de conexão da PCB.
4. Avalie o ambiente operacional:Produtos automotivos, portáteis, internos e externos podem exigir diferentes considerações mecânicas e térmicas.
5. Considere a interferência eletromagnética:Identifique processadores próximos, fontes de alimentação chaveadas, monitores, motores e outras fontes potenciais de ruído.
6. Solicite amostras:Teste a antena no gabinete real e com o circuito receptor FM pretendido antes de aprovar a produção em massa.
7. Discuta a personalização:Para projetos de grande volume, dimensões de núcleo e parâmetros de enrolamento personalizados podem fornecer melhor integração do que uma antena genérica.

Como ela se compara a outras antenas FM?

Diferentes estruturas de antena atendem a diferentes requisitos de produto. Uma antena PCB pode ser conveniente quando a PCB oferece espaço suficiente, enquanto uma antena telescópica pode ser útil quando uma antena exposta é aceitável. Um design integrado com núcleo de ferrite é particularmente relevante quando os fabricantes priorizam a instalação oculta e a integração mecânica compacta.

Perguntas frequentes

1. Que frequência uma antena de rádio FM integrada suporta?

A antena Qianmu referenciada foi projetada para a banda de transmissão FM de 88–108 MHz. Requisitos específicos de frequência podem ser discutidos durante a personalização para diferentes aplicações e mercados.

2. As dimensões da antena e o comprimento do cabo podem ser personalizados?

Sim. A personalização pode incluir tamanho do núcleo de ferrite, parâmetros de enrolamento da bobina, comprimento do cabo, materiais dos pinos e tipos de conectores. Essas opções permitem que a antena corresponda melhor ao gabinete disponível e ao layout da PCB.

3. Uma antena embutida é adequada para sistemas de áudio automotivos?

Sim. Os designs de antenas FM integradas podem ser integrados em sistemas de áudio automotivos, rádios Bluetooth, unidades principais multimídia e equipamentos semelhantes. Os projetos automotivos devem ser avaliados por meio de instalação real e testes de RF, pois as estruturas e os componentes eletrônicos do veículo podem afetar a recepção.

4. O desempenho da antena depende do layout da PCB?

Sim. O desempenho da recepção é influenciado não apenas pela antena, mas também pelo IC do receptor, layout da PCB, aterramento, componentes adjacentes, estrutura do gabinete e ambiente eletromagnético. O teste de protótipo é recomendado antes da produção em massa.

5. As amostras podem ser fornecidas antes da produção em massa?

A avaliação da amostra é uma parte importante do desenvolvimento de antenas customizadas. Os compradores podem discutir os requisitos de amostra com Qianmu e testar a antena dentro do dispositivo pretendido antes de passar para a produção em volume.

Por que considerar uma antena FM personalizada?

Para fabricantes que desenvolvem produtos eletrônicos habilitados para FM, a antena deve ser selecionada como parte integrante do sistema de RF, em vez de ser tratada como um acessório independente. Um design integrado bem combinado pode ajudar a economizar espaço de instalação, manter uma aparência limpa do gabinete e fornecer uma solução prática para aplicações FM automotivas, portáteis, domésticas inteligentes e industriais.

Qianmu fornece soluções de antena FM integradas com opções de personalização que abrangem dimensões do núcleo de ferrite, enrolamento da bobina, comprimento do cabo, terminais de conexão e integração estrutural. Para projetos OEM e ODM, as equipes de engenharia podem definir seus requisitos de frequência, espaço disponível, interface PCB, ambiente operacional e desempenho de recepção esperado antes da validação da amostra. Se você estiver desenvolvendo um novo produto habilitado para FM ou procurando um parceiro confiável na fabricação de antenas na China,Contate-nospara discutir sua aplicação, solicitar uma solução personalizada e iniciar a avaliação da amostra com Qianmu.
