Antena de bicicleta compartilhada

A Antena de Bicicleta Compartilhada é uma antena IoT RF dedicada projetada especificamente para ser integrada dentro da caixa de trava inteligente de bicicletas e e-bikes compartilhadas. Ele não requer exposição externa além do invólucro do dispositivo, sendo colocado diretamente ao redor da placa de circuito impresso da fechadura ou dentro do espaço interno reservado no invólucro da fechadura. Devido ao espaço interno limitado das fechaduras inteligentes e à interferência eletromagnética de caixas metálicas, baterias, motores e componentes da placa-mãe, as antenas internas convencionais prontas para uso sofrem uma atenuação significativa do sinal quando instaladas. Isso leva a relatórios atrasados ​​do veículo, desvio de posicionamento, consumo anormal de energia durante o sono e, em última análise, custos de manutenção operacional mais elevados. A antena da Qianmu Communications foi especialmente otimizada e ajustada para o complexo ambiente eletromagnético dentro das caixas de fechadura, garantindo comunicação estável e saída de sinal de posicionamento dentro de cavidades confinadas e fechadas. Ele serve como um componente central de suporte para soluções de bloqueio inteligente em veículos compartilhados de duas rodas.

Princípio de funcionamento

1. A placa-mãe do smart lock emite um sinal RF através de sua porta RF, que é transmitido por meio de um cabo alimentador para a antena embutida da bicicleta compartilhada para radiação.

2. A unidade de radiação converte sinais elétricos em ondas eletromagnéticas, que penetram na caixa plástica da fechadura e irradiam para fora, transmitindo a localização do veículo, status da fechadura, nível da bateria e informações de falha para uma plataforma de gerenciamento baseada em nuvem.

3. Receba comandos remotos de desbloqueio e bloqueio da estação base, converta as ondas eletromagnéticas transportadas pelo ar de volta em sinais elétricos e transmita-as para a placa principal;

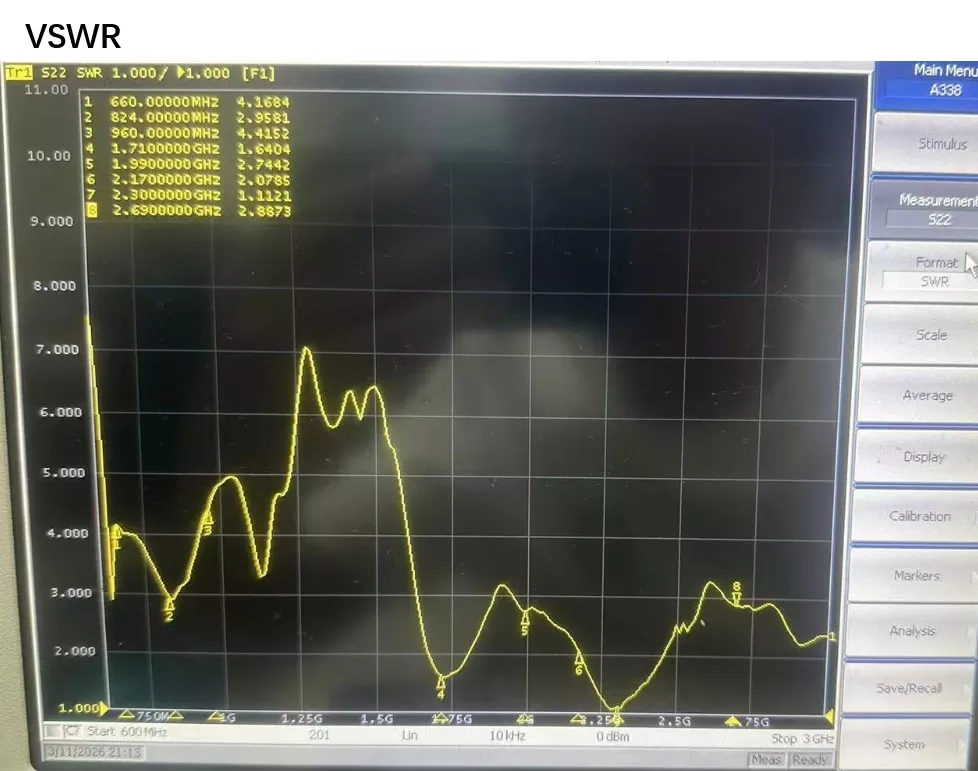

4. O ajuste de impedância é realizado para lidar com a interferência interna de metal e bateria, mantendo uma impedância padrão de 50Ω em espaços confinados, reduzindo a perda de eco, suprimindo o consumo anormal de energia e prolongando a vida útil da bateria de lítio do dispositivo.

Compatível com dispositivos suportados

· Bloqueio inteligente para bicicleta NBIoT

· Placa principal de bloqueio central de bicicleta elétrica compartilhada 4G Cat.1

· Módulo de comunicação IoT interno para scooters elétricos compartilhados

· Scooters e dispositivos de mobilidade compartilhados com terminais de comunicação integrados

· Pequena fechadura IoT externa, fechadura de gabinete com módulo integrado

Tecnologia Central do Produto

1. Projeto de ajuste anti-interferência de cavidade: Calibrado especificamente em uma câmara anecóica para lidar com interferência eletromagnética de caixas metálicas internas, baterias de lítio e placas de circuito em fechaduras inteligentes. Ele mantém um desempenho de radiação estável mesmo em espaços confinados e fechados, evitando efetivamente flutuações de sinal causadas pelo ambiente interno da fechadura.

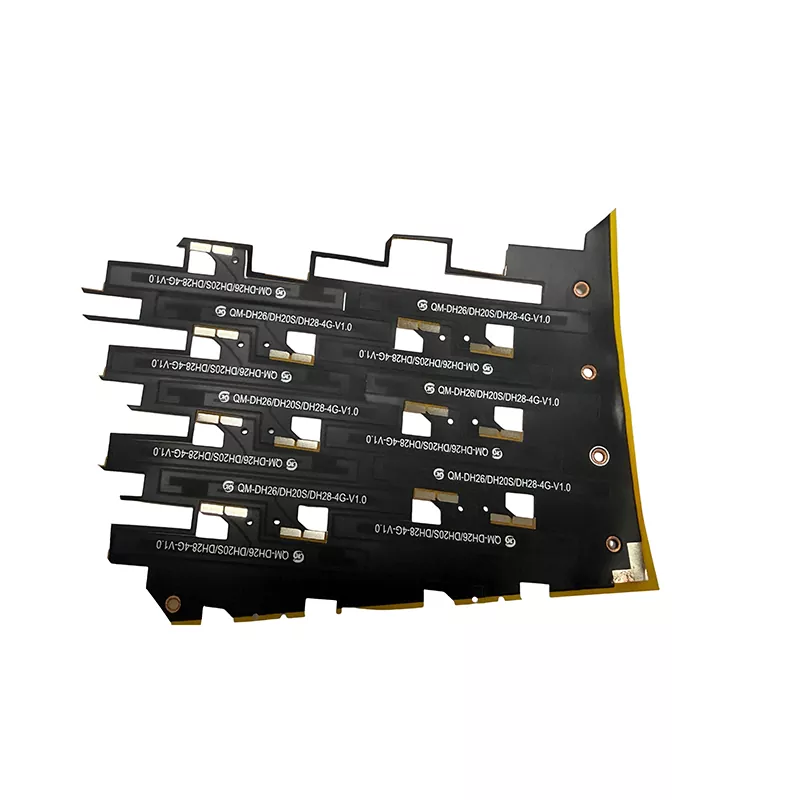

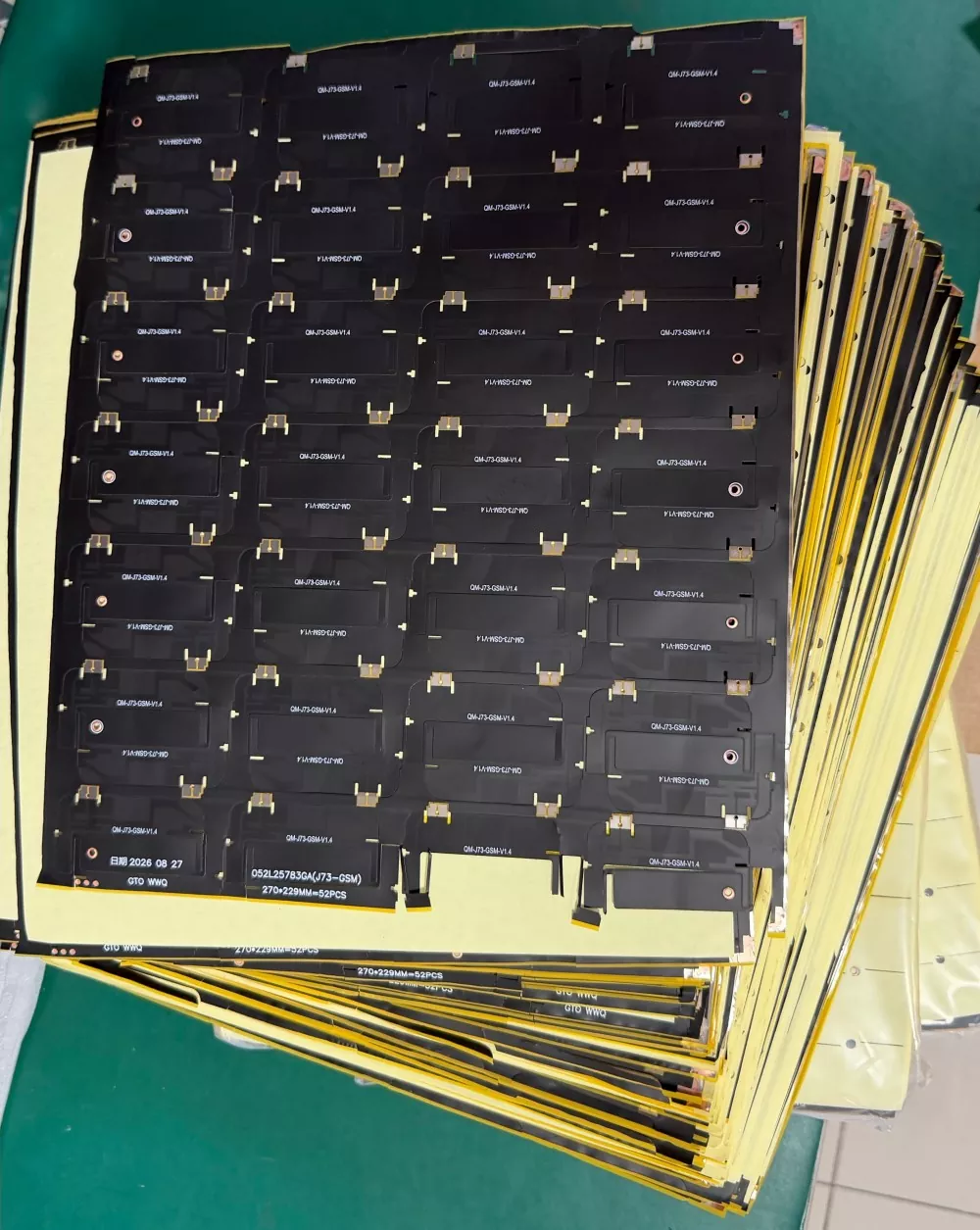

2. Design compacto e fino, ideal para espaços apertados dentro de fechaduras: disponível em vários tamanhos e configurações, com opções flexíveis de antena FPC, cerâmica, mola e PCB para se adequar a várias dimensões de fechadura interna. Ele ocupa um espaço mínimo de cavidade, facilitando a integração dos engenheiros estruturais nos projetos.

3. Recursos antivibração e antifadiga: As bicicletas compartilhadas geralmente encontram estradas esburacadas e vibrações prolongadas, o que pode facilmente levar à quebra do fio do alimentador ou ao desprendimento da junta de solda. A Antena de Bicicleta Compartilhada incorpora reforço de amortecimento de tensão no ponto de saída do cabo, e a versão FPC flexível inclui placas de reforço de aço adicionais. Depois de passar por 500 horas de testes simulados de confiabilidade de vibração em estradas, ele reduz significativamente os defeitos de produção, como fios quebrados.

4. Otimização de RF de baixa potência: a otimização da perda de link de RF reduz o consumo de energia de transmissão do dispositivo em ambientes internos complexos, reduz o uso geral de energia do sistema, estende os ciclos de substituição de bateria para veículos individuais e reduz a frequência de manutenção no local.

5. Capacidades flexíveis de personalização e desenvolvimento: Podem ser ajustados especificamente de acordo com as dimensões da habitação do cliente e o layout dos componentes internos; suporta comunicação única ou antenas integradas de dupla função combinando comunicação e posicionamento GNSS; comprimento do cabo, tipo de conector e banda de frequência operacional são todos ajustáveis.

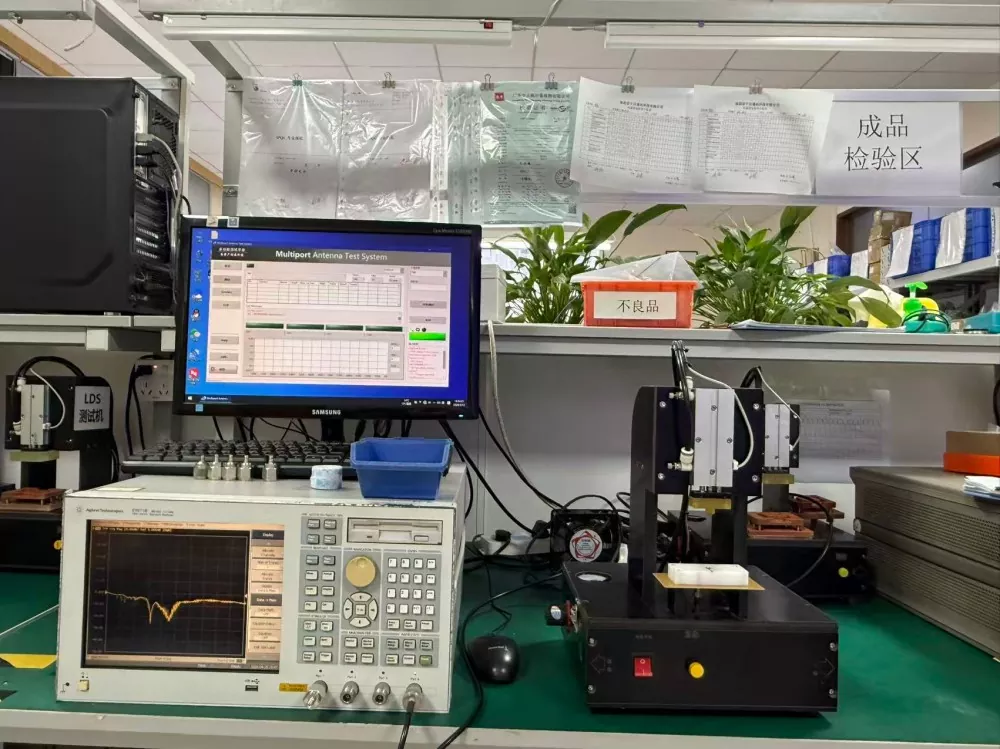

6. Qualidade rastreável e verificável: Cada lote de produtos retém relatórios de teste de câmara anecóica de microondas e registros de teste de envelhecimento de amostragem. Para fornecimento em massa do projeto, os dados de medição reais podem ser fornecidos com a remessa para atender aos requisitos de aceitação do projeto. Como fornecedor com capacidades independentes de P&D, podemos entregar múltiplas iterações de protótipos durante a fase de amostragem.

Como escolher uma antena de bicicleta compartilhada

1. Esclarecer as bandas de frequência e os requisitos funcionais: Confirmar se o projeto é NB-IoT ou 4G Cat.1 e se o posicionamento duplo Beidou-GPS integrado é necessário. Antenas de bicicleta compartilhadas com aparência idêntica, mas bandas de frequência incompatíveis resultarão em desempenho real ruim quando usadas dentro de fechaduras.

2. Avalie o ambiente da cavidade interna: considere o tamanho do espaço interno, os componentes metálicos circundantes e a colocação da bateria. Não confie apenas nos parâmetros dos componentes básicos da antena; as medições reais devem ser realizadas após a montagem completa do gabinete, pois os dados da placa nua não podem representar o desempenho real em projetos reais.

3. Confirme antecipadamente os requisitos estruturais: dimensões do espaço disponível, método de instalação e montagem, modelo do conector e comprimento permitido do cabo para evitar a compra de componentes que não podem ser montados.

4. Priorize fabricantes com recursos de ajuste de RF. Produtos genéricos disponíveis no mercado podem não ser compatíveis com o corpo da sua fechadura; uma fábrica física pode reajustar e otimizar especificamente para a cavidade da sua fechadura, enquanto os comerciantes normalmente não conseguem obter a otimização no nível da cavidade.

Perguntas frequentes

Q1: Maior ganho de antena sempre significa melhor desempenho?

R: Não. As antenas integradas ficam confinadas em uma estreita cavidade de metal; simplesmente buscar um alto ganho pode levar à incompatibilidade de impedância, o que por sua vez causa um aumento acentuado no consumo geral de energia. Para bicicletas compartilhadas, a antena integrada deve equilibrar vários fatores, incluindo ambiente da cavidade, consumo de energia, resistência ao choque e tamanho, exigindo correspondência e ajuste com base no design do corpo da fechadura.

Q2: Quais são as vantagens e desvantagens das antenas integradas em comparação com as antenas externas?

R: Vantagens das antenas integradas: aparência limpa do dispositivo, sem componentes expostos, eliminando riscos de danos, quebra ou perda associados a antenas externas. Desvantagens: maior interferência de peças metálicas internas dentro da caixa da fechadura, exigindo maior precisão na sintonia da antena. Se o seu projeto envolve implantação em larga escala em edifícios altos ou garagens subterrâneas, testes e avaliações completos no local são essenciais.

Q3: Podemos fazer uma antena de bicicleta compartilhada de dupla função de comunicação 4G + GPS BeiDou?

R: Suportado. O design integrado de antena dupla reduz a fiação interna e os conectores e cabos podem ser personalizados conforme necessário.

Q4: Qual é a política de garantia do produto?

R: Sob instalação e uso normais, oferecemos garantia para falhas elétricas do próprio produto que não sejam causadas por danos humanos. No entanto, problemas decorrentes de instalação incorreta, tração forçada de cabos ou danos causados ​​por compressão durante a montagem não são cobertos pela garantia. Também forneceremos diretrizes de instalação para ajudar a evitar tais problemas.
