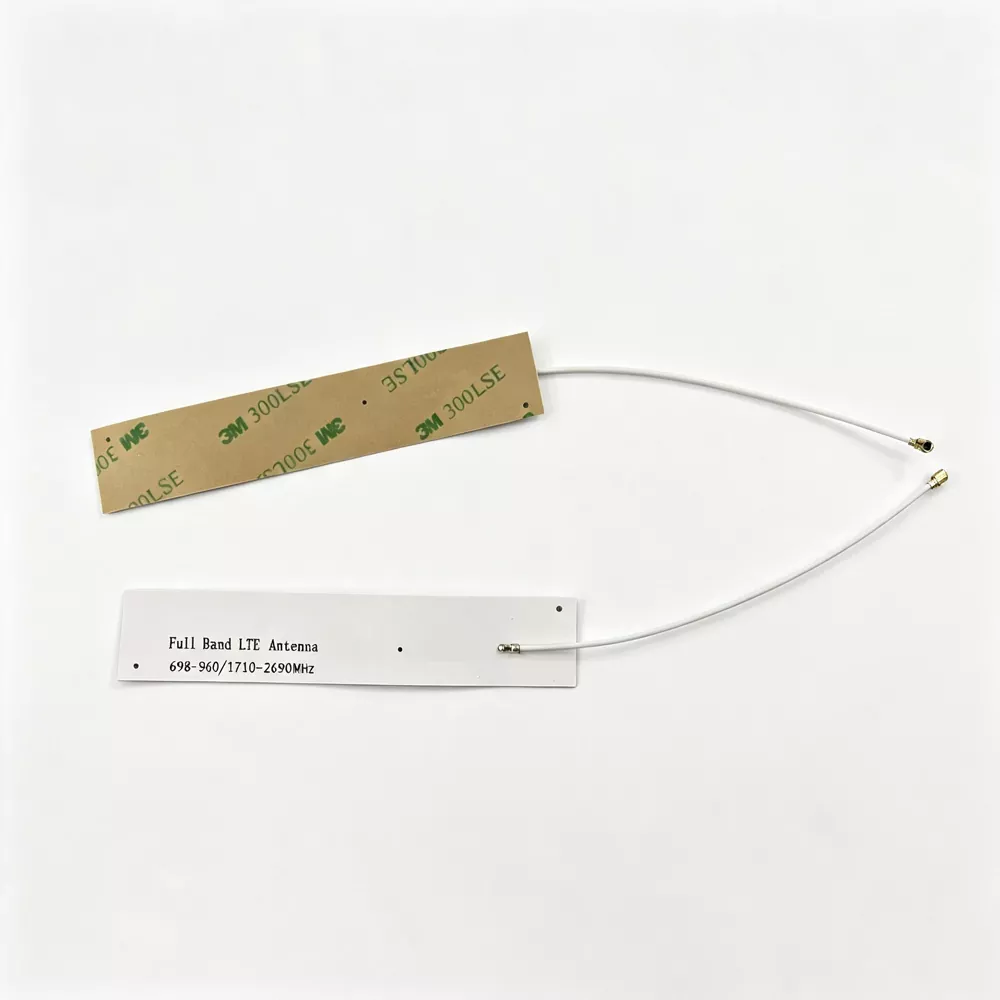

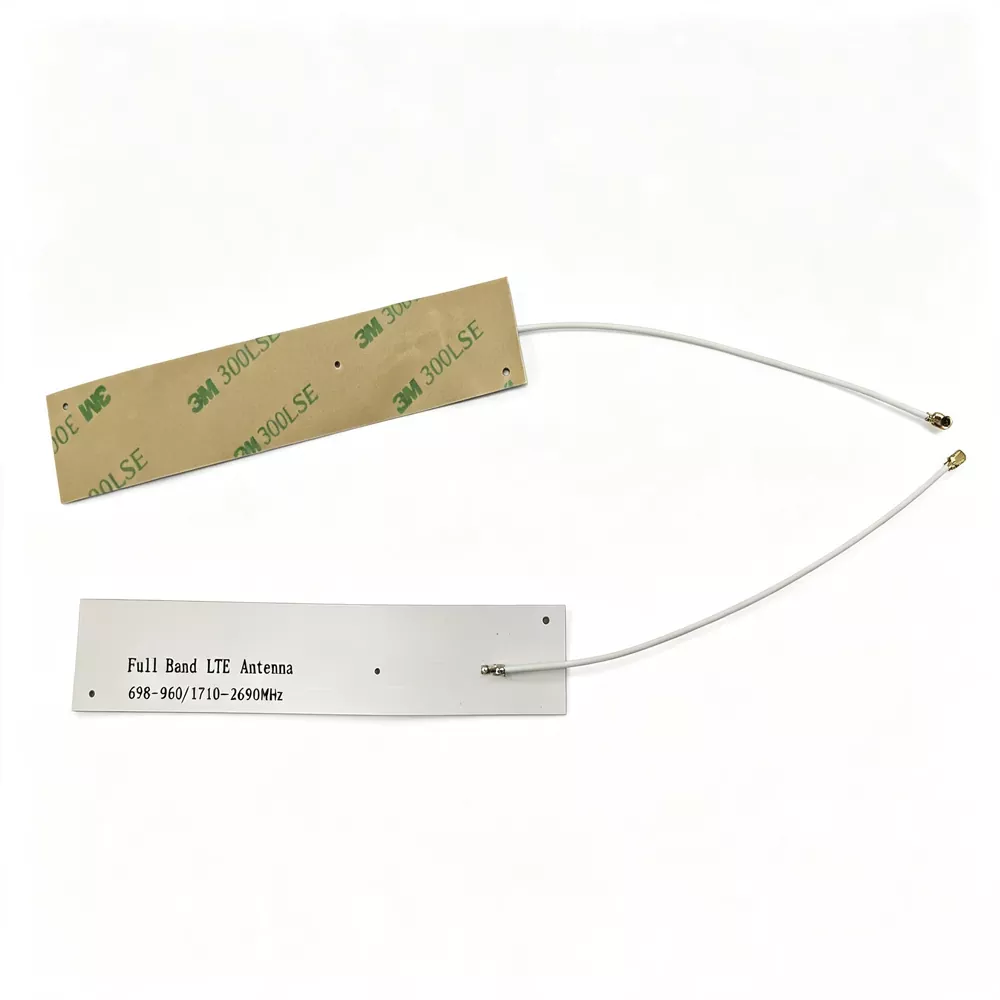

Antena 2G/3G/4G LTE

A antena 2G/3G/4G LTE é uma antena de comunicação celular de banda completa integrada, leve, flexível e dobrável. Ao contrário da antena comum de montagem em superfície, este produto usa placa de circuito flexível FPC + processo de soldagem direta coaxial. A antena é leve, fina, macia e pode caber livremente na superfície curva e no espaço estreito do slot dentro do dispositivo. Ele suporta transmissão e recepção de sinal multi-rede 2G GSM, 3G WCDMA e 4G LTE. Atualmente, é o tipo preferido de antena de comunicação integrada para pequenos dispositivos inteligentes iot, resolvendo amplamente os problemas da indústria, como pequeno espaço integrado, sinal fraco, contato instável e baixa resistência à vibração do dispositivo.

Princípio de operação

Esta antena coaxial soldada FPC 2G / 3G / 4G LTE funciona com base no princípio de radiofrequência do conjunto oscilador de microfita flexível e transmite sinais com alimentadores coaxiais blindados. É dividido em três partes: camada de radiação de sinal, camada de substrato isolante e camada de transmissão blindada. A lógica de funcionamento é estável e eficiente:

• Princípio da radiação Rf: a superfície da placa FPC grava com precisão as linhas do oscilador multibanda, corresponde precisamente aos pontos de ressonância de banda completa 2G/3G/4G, sem zonas mortas de banda, a relação de onda estacionária de banda completa medida é estável ≤1,5, a perda de reflexão do sinal é extremamente baixa.

• Vantagens da transmissão soldada: A linha coaxial e a placa osciladora FPC são formadas em uma única peça por soldagem de estanho em alta temperatura. Em comparação com a estrutura comum rebitada e fixada, o desempenho sísmico medido é melhorado em 85% e há zero perda de contato e zero desconexão de sinal no ambiente de vibração de longo prazo.

• Mecanismo de blindagem anti-interferência: A estrutura de blindagem de camada dupla da linha coaxial RG1.13 isola efetivamente o ruído eletromagnético da CPU, fonte de alimentação e chip da placa principal do equipamento. Medido no ambiente de interferência interna do equipamento, a sensibilidade de recepção do sinal é aumentada em 3-5 dB.

• Características de radiação omnidirecional: O projeto de transmissão e recepção omnidirecional planar pode manter a saída de sinal estável em cenários onde o invólucro fechado e o invólucro de metal do dispositivo estão bloqueados, e a taxa de sucesso da rede externa do dispositivo IoT aumentou em 28%.

Guia de instalação e uso

Esta antena FPC tem instalação embutida, fácil de operar, adequada para montagem de produção em massa e não requer depuração profissional. As etapas são as seguintes:

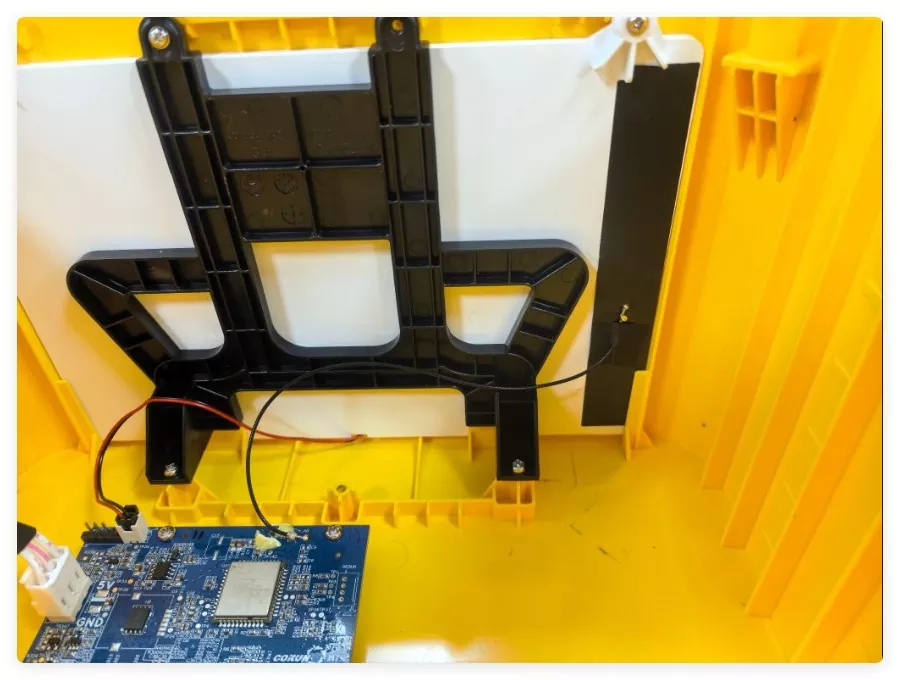

1. Seleção do local: Escolha uma área aberta dentro do dispositivo, longe do chip da placa-mãe, da fonte de alimentação e da caixa metálica para evitar bloqueio de sinal e interferência.

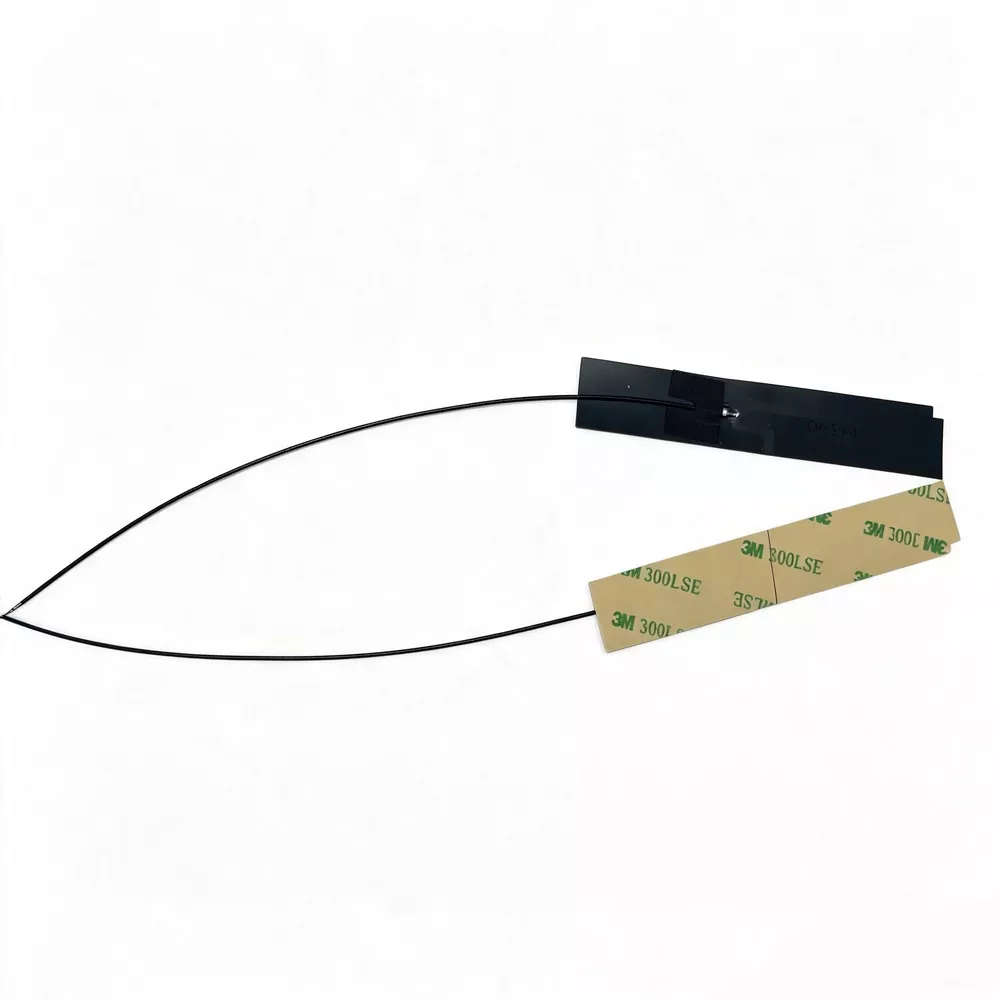

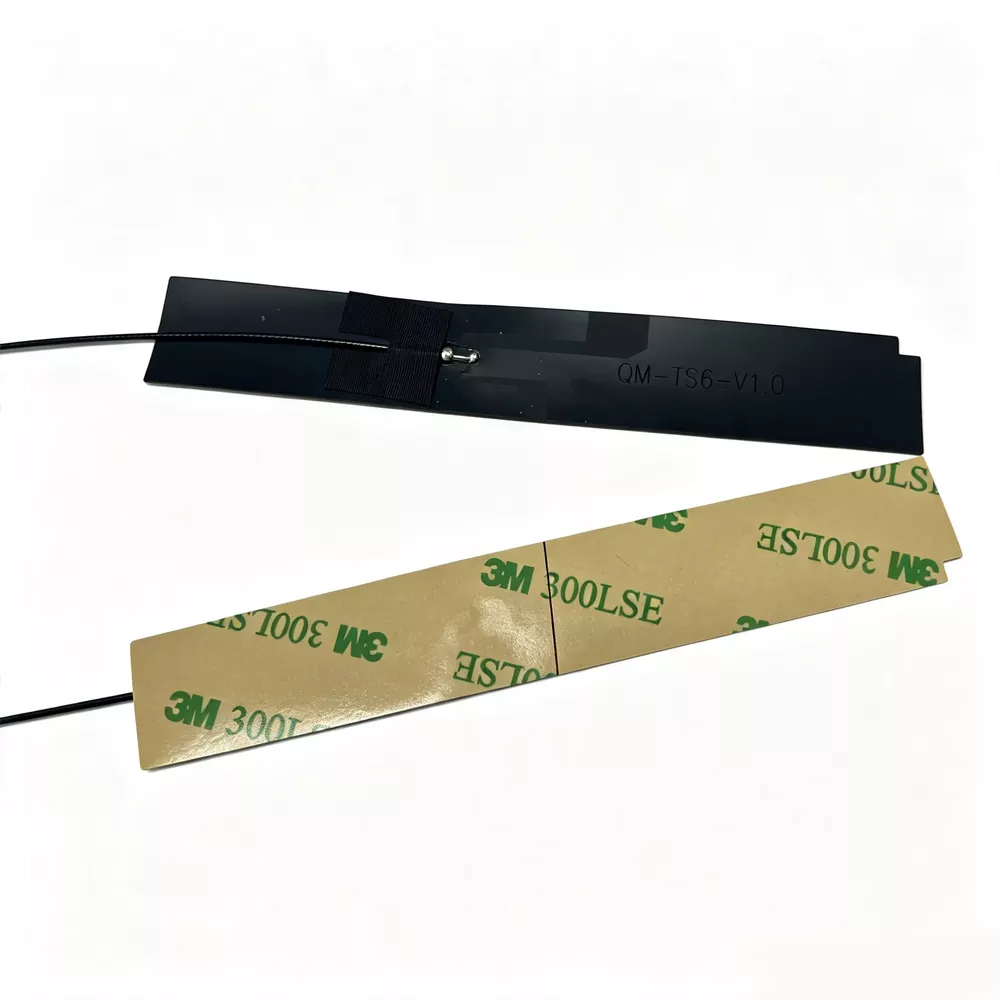

2. Encaixe e fixe: A parte traseira da antena vem com adesivo 3M de alta resistência. Depois de limpar a poeira e manchas de óleo na parede interna do dispositivo, encaixe-o de forma plana e firme e dobre-o conforme necessário para caber na superfície curva do dispositivo.

3. Encaixe da interface: Conecte com precisão a interface IPEX/SMA na parte traseira ao soquete da antena do módulo do dispositivo e aperte-a com cuidado para evitar puxar violentamente o fio.

4. Organização dos fios: O excesso de fios deve ser armazenado de forma organizada para evitar compressão, dobramento ou dobras mortas e para evitar danos à camada de blindagem que possam afetar o sinal.

5. Teste de inicialização: Após a conclusão da montagem, ligue e conecte-se à rede para testar se todos os sinais de rede 2G/3G/4G recebem normalmente e, então, a produção em massa é possível.

Perguntas frequentes

Q1: Esta antena coaxial soldada FPC de antena 2G / 3G / 4G LTE pode ser dobrada para uso?

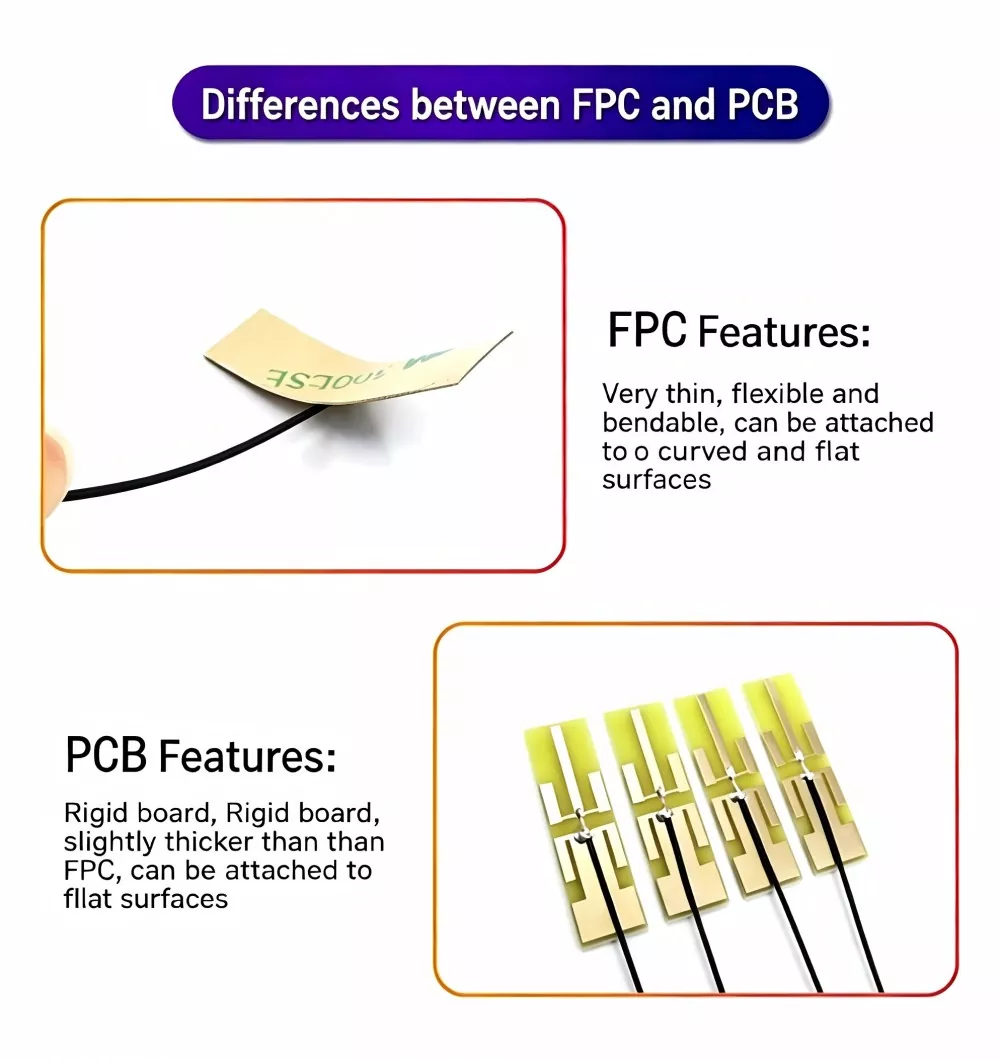

A1: Sim. O produto é feito de material de base FPC flexível, que pode ser dobrado livremente e ajustado em superfícies curvas. Ele cabe no pequeno espaço embutido do dispositivo e não quebra ou afeta o desempenho do sinal quando dobrado normalmente.

P2: Vocês oferecem suporte a comprimentos de cabos e tipos de interface personalizados?

A2: Totalmente suportado. Como fonte de fábrica, são suportados comprimentos de linha personalizáveis ​​variando de 10 cm a 50 cm, interfaces substituíveis como SMA, BNC, IPEX, serigrafia LOGO e ajuste fino de tamanho.

Q3: Quais são as vantagens do processo de soldagem em relação à antena colada comum?

A3: Soldagem de linha coaxial em uma peça, sem folga solta, maior resistência ao choque, resistência à tração, desempenho anti-envelhecimento, resolve completamente os problemas de vibração do equipamento, oscilação de sinal e mau contato em ambiente de alta temperatura, mais adequado para ambientes industriais e de veículos severos.
