Antena LTE CAT 1

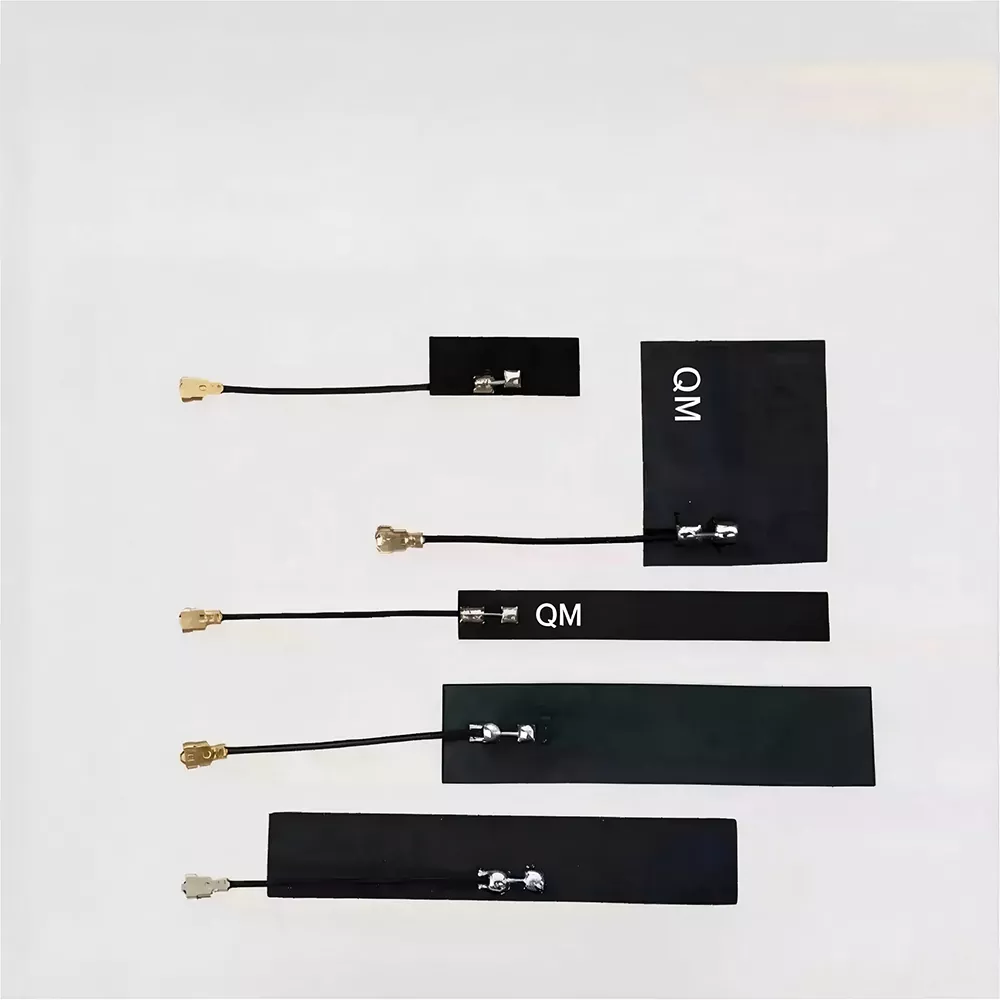

Antena LTE Cat 1 A antena de fio de solda FPC foi projetada para redes 4G LTE Cat 1 e usa um FPC integrado e uma estrutura de fio de solda em vez de um conector IPEX. Ele é soldado diretamente no circuito principal do dispositivo, evitando afrouxamento do conector e problemas de atenuação do sinal. Cobrindo as principais bandas de frequência 4G em todo o mundo, ele apresenta um design leve, fino e flexível, tornando-o adequado para dispositivos inteligentes incorporados miniaturizados, equipamentos industriais de IoT e terminais inteligentes.

Gama de dispositivos compatíveis

Esta antena LTE Cat 1 é altamente compatível e pode ser amplamente adaptada a vários dispositivos terminais iot com módulos 4G Cat 1. Ele foi projetado para instalação embutida e atende aos requisitos iterativos de dispositivos em espaços estreitos. As categorias específicas compatíveis são as seguintes:

• Dispositivos industriais de Internet das Coisas: Dtus industriais, terminais de aquisição de dados, gateways industriais, dispositivos de monitoramento remoto

• Dispositivos de segurança inteligentes: câmeras 4G, alarmes contra roubo, terminais de controle de acesso, gravadores de monitoramento montados em veículos

• Hardware inteligente civil: dispositivos compartilhados (bancos de energia compartilhados, bicicletas compartilhadas), medidores inteligentes de água e eletricidade, terminais de monitoramento de gás

• Dispositivos terminais montados em veículos: localizadores montados em veículos, terminais montados em veículos T-BOX, dispositivos de rastreamento anti-roubo de veículos

• Dispositivos de comunicação portáteis: pequenos roteadores 4G, Wi-Fi portátil, terminais portáteis iot

Principais argumentos de venda

Como fornecedor experiente de antenas LTE Cat 1, nossa fábrica otimizou a estrutura do produto com base em dez anos de pesquisa de antenas e experiência em produção para atender aos requisitos comuns da indústria.

1. Design flexível e dobrável

Feita de material FPC de poliimida de alta qualidade, a antena pode ser dobrada livremente e bem ajustada à parede interna do equipamento. Suporta mais de 1.000 ciclos de dobra sem quebra ou atenuação de sinal, tornando-o adequado para espaços de instalação irregulares e estreitos.

2. Cobertura de banda completa e compatibilidade global

A antena cobre bandas de frequência 4G de 700 MHz a 2700 MHz, suportando redes China Mobile, China Unicom e China Telecom Cat 1. Também é compatível com as principais bandas 4G estrangeiras para atender aos requisitos de produção de equipamentos nacionais e internacionais.

3. Baixo consumo de energia com desempenho estável

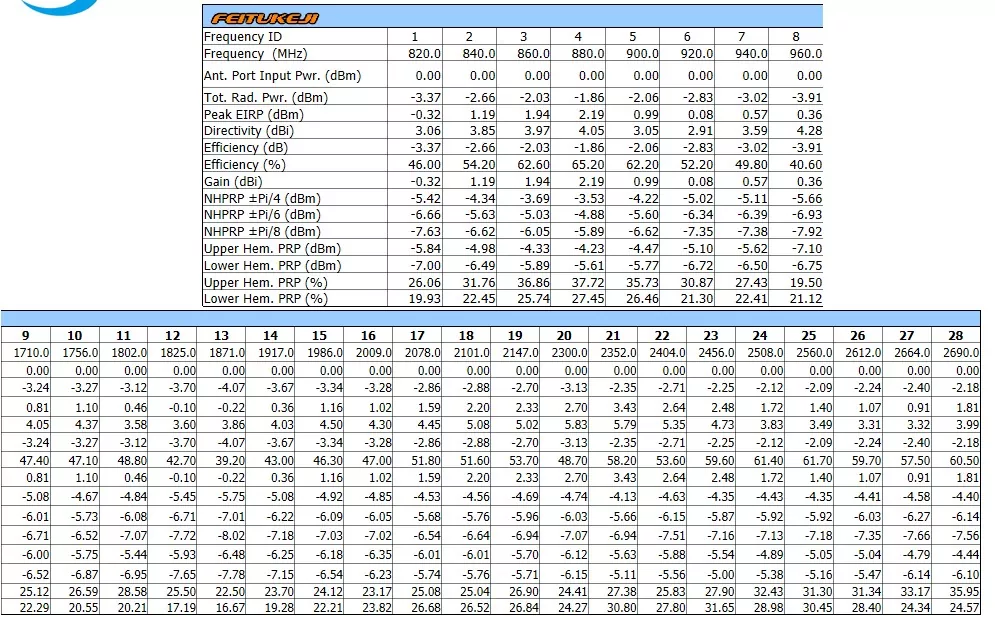

A antena fornece um ganho medido de 2,0dBi, VSWR ≤ 1,8 e eficiência passiva ≥ 75%. Ele suporta operação de baixo consumo de energia sem consumo adicional de energia do equipamento, garantindo recepção de sinal estável em áreas remotas e espaços confinados.

4. Produção em massa estável e eficiência de custos

Com linhas de produção de fábrica automatizadas e rigoroso controle de qualidade, a antena oferece alta consistência de lote. Ele oferece suporte à personalização do comprimento, tamanho e juntas de solda do cabo, tornando-o adequado tanto para amostras de pequenos lotes quanto para compras de engenharia em grande escala.

Especificações técnicas detalhadas

Cenários de aplicação

Esta antena LTE Cat 1 apresenta um design leve, fino, estável e fácil de instalar. É amplamente utilizado em aplicações comerciais e industriais de IoT e é adequado para produção em massa de vários dispositivos embarcados.

1. Aplicações industriais de IoT

Usado em terminais industriais de aquisição de dados, dispositivos de monitoramento de campo e gateways de controle industrial remoto. A antena mantém um desempenho estável em ambientes externos de longo prazo e em ambientes de alta/baixa temperatura, garantindo transmissão de dados confiável e reduzindo problemas off-line.

2. Dispositivos inteligentes compartilhados

Aplicado em bancos de energia compartilhados, armários compartilhados, bicicletas compartilhadas e outros dispositivos com espaço interno limitado. A estrutura flexível do FPC se adapta a diferentes designs de invólucros, enquanto o processo de ligação dos fios reduz falhas de sinal causadas pela vibração do dispositivo.

3. Terminais inteligentes montados em veículos

Usado em posicionamento de veículos T-BOX, dashcams e terminais anti-roubo de veículos. Adapta-se à vibração do veículo, altas e baixas temperaturas, proporcionando recepção de sinal sensível e conexões de rede estáveis ​​durante a condução.

4. Dispositivos inteligentes civis

Aplicado em medidores inteligentes de água, medidores de eletricidade, terminais de monitoramento de gás e dispositivos de alarme de segurança comunitária. O design de baixo consumo de energia suporta longos requisitos de espera, reduz a manutenção frequente e é adequado para aplicações civis em grande escala.

Certificação e garantia de qualidade

é uma fábrica de antenas LTE Cat 1 formal e em grande escala com qualificações de produção completas e sistema de controle de qualidade, os produtos são compatíveis e rastreáveis ​​em qualidade:

• Certificação completa: Os produtos passaram por certificações de conformidade internacionais, como ROHS, CE, FCC, etc., atendem aos padrões de exportação de dispositivos da Internet das Coisas no país e no exterior e podem fornecer um conjunto completo de relatórios de certificação.

• Sistema de produção padronizado: Equipado com linhas de montagem FPC totalmente automáticas, soldagem e testes de produção, com controle de circuito fechado completo desde aquisição de material base, processamento de moldagem, testes de desempenho até embalagem e envio.

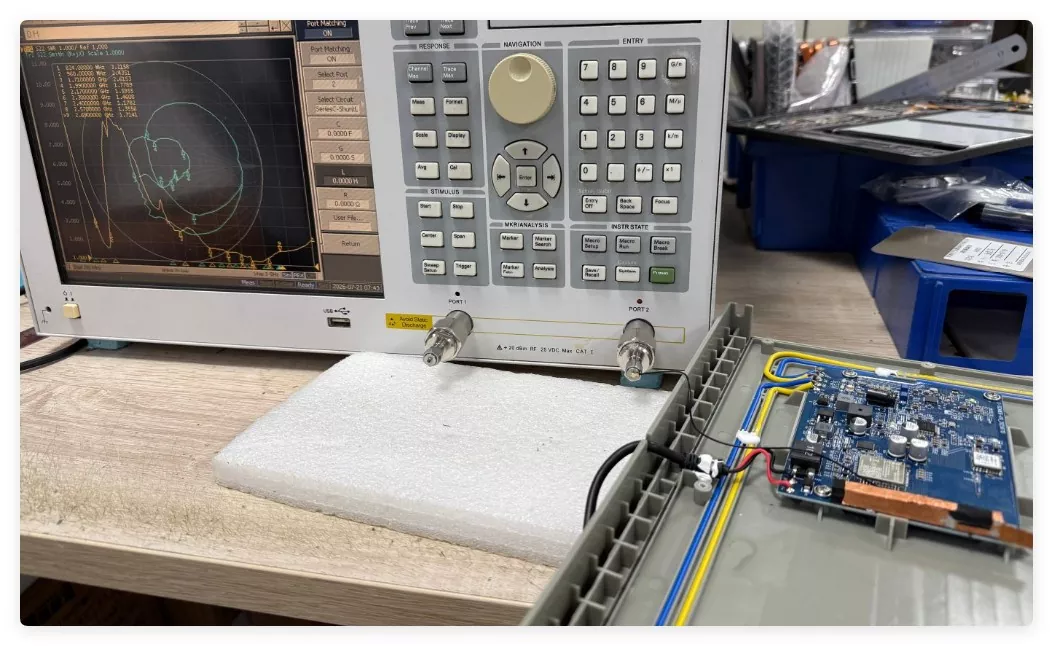

• Inspeção rigorosa de controle de qualidade: cada lote de antenas passa por testes de envelhecimento em alta e baixa temperatura, testes de flexão, testes de atenuação de sinal, verificações pontuais de relação de ondas estacionárias e produtos não qualificados são removidos diretamente, com um rendimento de lote estável de mais de 99,5%.

• Garantia de qualidade: Garantia original de fábrica de 12 meses, relatórios de teste e folhas de especificações estão disponíveis para pedidos de produção em massa, inspeção de qualidade de terceiros é suportada e peças recondicionadas de qualidade inferior são eliminadas.

Por que nos escolher?

Shenzhen Qianmu Communication Technology Co., Ltd. é uma empresa fonte especializada em P&D, produção e vendas de antenas 4G/IoT. Como fabricante e fornecedor confiável de antena LTE Cat 1 na China, temos mais de 10 anos de experiência no setor e oferecemos as seguintes vantagens:

1. Fornecimento direto de fábrica

Com nossa própria oficina de produção padronizada de 1.000 metros quadrados e equipamentos de produção totalmente automáticos, garantimos capacidade de produção estável e estoque suficiente. Oferecemos suporte a amostras de pequenos lotes e personalização de lotes grandes, incluindo comprimento do fio, tamanho e especificações de juntas de solda, com ciclos curtos de personalização.

2. Equipe profissional de P&D

Nossa experiente equipe de engenharia de RF fornece suporte técnico, incluindo seleção de antena, otimização de layout e depuração de sinal. Oferecemos soluções de adaptação baseadas nas estruturas dos equipamentos do cliente para ajudar a resolver problemas de compatibilidade de sinal.

3. Soluções econômicas

Ao eliminar os custos de intermediários, fornecemos fornecimento direto da fábrica com preços competitivos. Os clientes podem desfrutar de melhor desempenho de custo sob os mesmos requisitos de desempenho e receber descontos diferenciados para compras em grandes quantidades.

4. Serviço pós-venda completo

Fornecemos correspondência de parâmetros antes da compra, testes de amostra, acompanhamento do progresso da produção, orientação técnica e suporte de garantia. O serviço individual é fornecido durante todo o processo para atender às necessidades de compra de clientes nacionais e estrangeiros.

5. Capacidade de apoio ao comércio exterior

Com experiência de longo prazo em exportação para o exterior, estamos familiarizados com os requisitos de certificação de produtos em diferentes países e podemos fornecer declarações alfandegárias, certificação e documentos de teste para apoiar os processos de exportação tranquilos dos clientes.

Perguntas frequentes

Q1: A antena LTE Cat 1 suporta as redes das três principais operadoras?

R: Sim. Esta antena cobre todas as bandas 4G de 700 a 2700 MHz, perfeitamente compatível com redes Cat 1 da China Mobile, China Unicom e China Telecom, e também se ADAPTA às principais bandas 4G no exterior, universal e irrestrita em toda a rede.

Q2: As antenas de fio FPC podem ser personalizadas em termos de comprimento e tamanho?

R: A personalização é suportada. A fábrica de origem pode personalizar diferentes comprimentos de linha de 5 CM a 50 CM e diferentes tamanhos de antena de acordo com a estrutura do equipamento do cliente. Ao mesmo tempo, as especificações da junta de solda podem ser ajustadas para caber em várias placas-mãe.

Q3: O sinal da antena será atenuado após múltiplas curvas?

R: Não. O produto foi testado com milhares de curvas. O material de base FPC de alta flexibilidade combinado com o processo integrado de ligação de fios não causará atenuação de sinal ou problemas de quebra do material de base durante a instalação e dobra normais, bem como vibração diária do equipamento.

Q4: Quais são as vantagens do tipo de fio em comparação com a antena FPC de conector comum?

R: O tipo de fio não tem perda de contato na junta, elimina problemas de afrouxamento, oxidação e descolamento, tem maior resistência ao choque e estabilidade, é mais adequado para operação de longo prazo e condições de vibração frequentes, como equipamentos industriais, montados em veículos e compartilhados, e tem uma menor taxa de falhas na produção em massa.
