Antena NB-IoT

Existem três tipos principais de antenas IoT disponíveis no mercado: antenas patch integradas, antenas com ventosa montadas em veículos e antenas externas à prova d'água montadas em parafusos.

A antena NB-IoT mostrada neste artigo pertence à categoria de antena externa à prova d'água montada em parafuso. É especialmente projetado para gabinetes de controle elétrico industrial, caixas de equipamentos integrados externos e terminais IoT municipais.

A antena NB externa do gabinete da Qianmu Communication suporta NB-IoT de banda completa de 700 MHz a 960 MHz e é compatível com redes de banda estreita das três principais operadoras: China Mobile, China Unicom e China Telecom. Está disponível com dois tamanhos de parafusos comuns, M12 e M16, atendendo aos padrões de furos de instalação da maioria dos gabinetes industriais nacionais e importados.

O que é uma antena externa para gabinetes NB-IoT

Uma antena externa de gabinete NB-IoT é uma antena RF à prova d'água montada em parafuso, projetada para equipamentos industriais de IoT. Ele é instalado externamente em gabinetes de equipamentos para fornecer transmissão de sinal sem fio estável para terminais NB-IoT em ambientes externos e industriais.

Princípio de funcionamento

Muitos clientes acreditam erroneamente que uma antena é apenas um oscilador de metal e que o invólucro à prova d'água não tem impacto no desempenho do sinal. Na verdade, o projeto estrutural da antena externa do gabinete NB-IoT afeta diretamente a estabilidade da comunicação externa de longa distância. O desempenho de trabalho pode ser testado e verificado através de analisadores de redes vetoriais e câmaras anecóicas blindadas.

1. Estrutura ressonante do oscilador de baixa frequência

O NB-IoT opera na banda de comunicação de baixa frequência de 700–960 MHz, que possui comprimentos de onda mais longos e requisitos mais elevados para comprimento do oscilador e correspondência de aterramento. A antena usa elementos radiantes de cobre segmentados em seu interior, combinando com precisão a ressonância de banda estreita de baixa frequência e evitando o deslocamento de ressonância e o aumento de ondas estacionárias encontrados em antenas curtas comuns.

2. Estrutura de radiação isolada em gabinete

A antena é instalada fora do gabinete. O parafuso metálico é utilizado para fixação e acoplamento ao aterramento, enquanto o oscilador mantém uma distância segura de isolamento da chapa metálica do gabinete. Isso evita a blindagem e absorção do sinal de RF causada pelo invólucro metálico.

Para a mesma especificação, uma antena embutida instalada dentro de um gabinete de metal pode apresentar atenuação de 6–9dB, enquanto a antena NB-IoT externa tem uma atenuação geral de apenas 1–2dB.

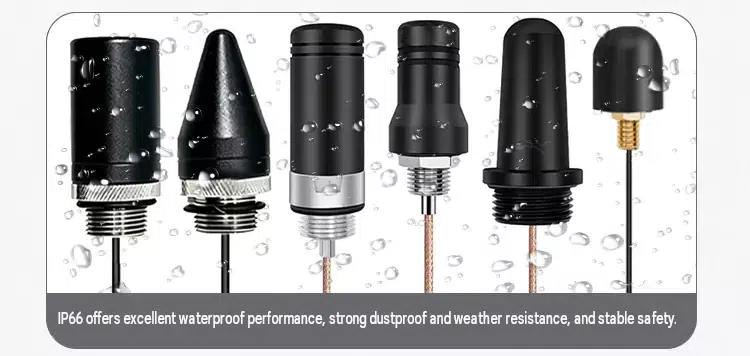

3. Estrutura impermeável selada multicamadas

A antena adota uma junta traseira de silicone à prova d'água, anel de borracha roscado à prova d'água e estrutura de fio de saída moldada por injeção para fornecer três camadas de proteção. A água da chuva e a condensação não podem entrar no gabinete ao longo do cabo. O cabo coaxial de 50Ω mantém a transmissão estável do sinal de RF e evita desvios de impedância causados ​​por mudanças de temperatura externa.

4. Estrutura de supressão de ruído

A base da antena adiciona um anel de acoplamento de aterramento para filtrar o ruído eletromagnético gerado por fontes de alimentação, PLCs e relés dentro do gabinete, reduzir os níveis de ruído e melhorar a taxa de sucesso do acesso à estação base do terminal IoT.

Equipamento Compatível

A antena NB-IoT foi projetada para terminais IoT que exigem proteção de gabinete metálico e operação externa de longo prazo. É adequado para dispositivos civis, comerciais e industriais:

1. Gabinetes de medidores de água com transmissão remota inteligente

Equipamentos municipais de água e gás, caixas de coleta de gás, gabinetes de monitoramento e controle de pressão de dutos e equipamentos on-line de monitoramento da qualidade da água.

2. Equipamento inteligente de energia e controle industrial

Armários de coleta de energia externa, terminais de monitoramento de distribuição de baixa tensão, gabinetes de controle integrados para armazenamento de energia fotovoltaica e concentradores de medidores de eletricidade.

3. Equipamento de segurança para cidades inteligentes

Caixas de monitoramento de poeira rodoviária, estações de monitoramento ambiental e meteorológico, gabinetes de controle de barreiras de estacionamento e controladores inteligentes de lâmpadas de rua externas.

4. Terminais de Automação Industrial

Caixas de controle de aquisição de dados de oficina de fábrica, terminais de posicionamento de logística de armazém e gabinetes de alarme sem fio de falha de equipamento.

5. Equipamentos IoT Agrícolas

Gabinetes de monitoramento de solo de campo, gabinetes de controle de qualidade da água de aquicultura e equipamentos de monitoramento integrados de ambiente de estufa.

Tabela detalhada de parâmetros técnicos

Seção de perguntas frequentes comuns

Q1: O comprimento do cabo e o conector da antena NB-IoT externa podem ser alterados?

R: Sim. Os modelos padrão suportam comprimentos de cabo coaxial de 1,5m a 10m. Conectores como SMA, IPEX e N podem ser substituídos de acordo com os requisitos. Pedidos em grandes quantidades também suportam cores de casca personalizadas e impressão em serigrafia do LOGOTIPO.

Q2: Esta antena externa NB é compatível com os cartões China Mobile, China Unicom e China Telecom NB ao mesmo tempo?

R: Sim. A antena cobre toda a banda de frequência NB-IoT de 700–960 MHz e é compatível com as redes NB das três principais operadoras. Não há necessidade de adquirir versões separadas para diferentes bandas de frequência.

Q3: A dobra do fio afetará o sinal da antena quando o espaço interno do gabinete for limitado?

R: O cabo pode ser dobrado suavemente com um grande raio de curvatura, mas curvas de 90 graus e dobras repetidas devem ser evitadas. Durante a instalação, mantenha o cabo o mais reto possível e longe de fontes de interferência, como fontes de alimentação e conversores de frequência, para evitar atenuação significativa do sinal.

Q4: A porca de metal da antena é propensa a enferrujar durante o uso prolongado em ambientes costeiros de névoa salina?

R: Não. A porca de travamento da antena é feita de liga de alumínio antiferrugem passivada e passou em um teste de névoa salina de 48 horas. Não é propenso a enferrujar ou emperrar durante o uso externo prolongado em áreas costeiras. Para ambientes altamente corrosivos, engenheiros podem ser consultados para soluções anticorrosivas personalizadas.
