Para equipamentos modernos de aplicação da lei e de registro de campo, o posicionamento confiável é mais do que uma conveniência – ele pode afetar diretamente a rastreabilidade das evidências e a segurança operacional.Qianmudesenvolve oAntena GPS com câmera corporalcomo uma antena cerâmica GNSS de nível industrial para câmeras usadas no corpo, terminais de coleta de evidências, equipamentos de patrulha e outros dispositivos móveis exigentes. Sua compatibilidade com GPS, BeiDou, GLONASS e Galileo, design RHCP e estrutura cerâmica robusta são projetados para manter a recepção estável de satélite em ambientes desafiadores.
Uma antena GPS dentro de uma câmera usada no corpo deve funcionar em torno de obstruções do corpo humano, estruturas compactas de dispositivos, blindagem metálica, módulos de RF celulares, baterias e condições externas variáveis. Uma antena GNSS adequada necessita, portanto, de mais do que a recepção básica de satélite. Este artigo explica como a construção da antena de cerâmica, a polarização circular, o controle de interferência de RF, os materiais para amplas temperaturas e a instalação correta contribuem para um posicionamento estável. Ele também compara tecnologias de antenas FPC cerâmicas e flexíveis e descreve as principais considerações de seleção e instalação para fabricantes de câmeras corporais profissionais.
Índice
- O que é uma antena GPS Body Cam?
- Por que o desempenho do GPS é importante em câmeras usadas no corpo?
- Quais fatores de desempenho os compradores devem avaliar?
- Antena GPS de cerâmica vs. antena FPC
- Principais especificações técnicas
- Como uma antena GPS deve ser instalada?
- Aplicações Típicas
- Perguntas frequentes
- Conclusão

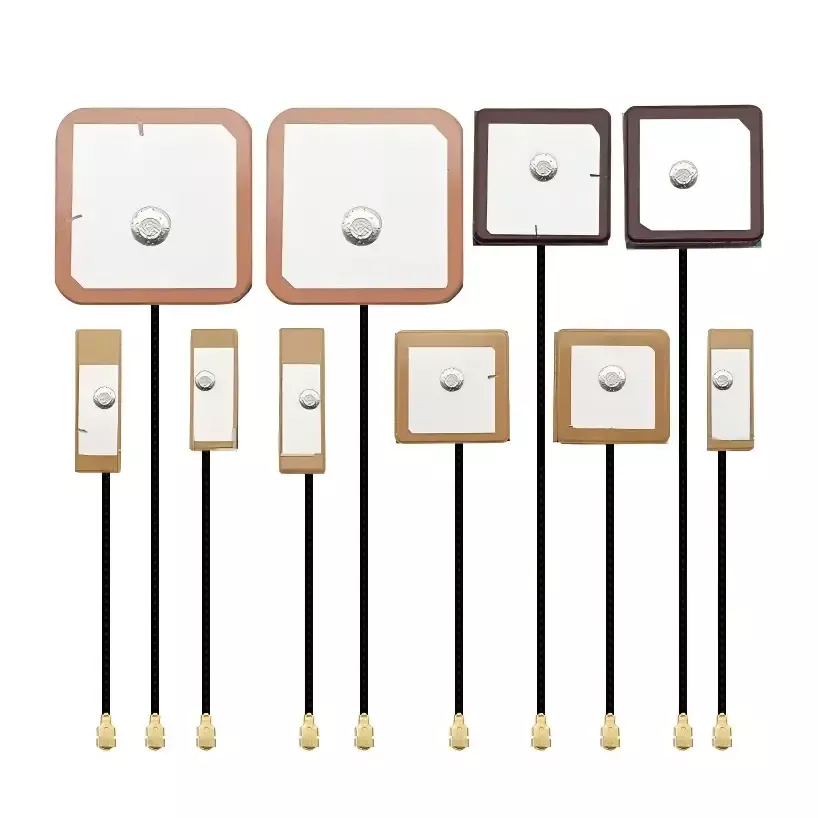

O que é uma antena GPS Body Cam?
Uma antena GPS Body Cam é um componente de recepção GNSS especializado projetado para adquirir sinais de navegação por satélite para câmeras usadas no corpo e terminais portáteis de gravação de evidências. Ao contrário de uma antena GPS de uso geral, ela deve operar dentro de um gabinete compacto enquanto lida com obstrução corporal, interferência eletrônica, movimento e mudanças em ambientes externos.
A solução de Qianmu usa uma estrutura de remendo cerâmico de alto dielétrico e polarização circular direita (RHCP). O design suporta GPS L1 a 1575,42 MHz e BeiDou B1 a 1561 MHz, enquanto a compatibilidade com os principais sistemas de navegação por satélite pode suportar aplicações de posicionamento profissional nos mercados doméstico e internacional.
A antena recebe sinais de satélite e passa o sinal de RF otimizado para o chipset de posicionamento. O dispositivo pode então calcular informações de localização, velocidade, tempo e altitude e associar dados de localização a áudio e vídeo gravados. Isto cria uma ligação prática entre o conteúdo gravado e o local onde ocorreu um evento.
Por que o desempenho do GPS é importante em câmeras usadas no corpo?
Câmeras usadas no corpo são frequentemente usadas enquanto o pessoal caminha, corre, vira, entra em edifícios ou opera veículos. Esses movimentos criam um ambiente de RF mais difícil do que um receptor GPS estacionário normalmente experimenta.
O posicionamento estável pode proporcionar vários benefícios práticos:
- Rastreabilidade de evidências:As informações de localização podem ser associadas a imagens gravadas e eventos operacionais.
- Registros de trajetória contínua:A recepção confiável de satélite ajuda a reduzir lacunas no rastreamento de movimento.
- Consciência operacional:As equipes de campo podem obter informações de localização mais confiáveis durante operações móveis.
- Desvio de posicionamento reduzido:Um melhor desempenho da antena pode ajudar a limitar leituras de localização instáveis causadas por sinais fracos ou refletidos.
- Implantação global:A compatibilidade GNSS multissistema é útil para equipamentos destinados a diferentes mercados geográficos.
Para os fabricantes, a seleção da antena deve, portanto, ser considerada durante os estágios iniciais do projeto da câmera corporal, em vez de ser tratada como uma tarefa final de seleção de componentes.
Quais fatores de desempenho os compradores devem avaliar?
1. Compatibilidade do sistema de satélite
Câmeras corporais profissionais podem ser implantadas em diferentes países e ambientes operacionais. Suportar GPS e BeiDou enquanto acomoda GLONASS e Galileo pode fornecer maior flexibilidade ao projetar equipamentos para mercados nacionais e internacionais.
2. Polarização Circular
Os sinais de satélite GNSS possuem características de polarização circular. Uma antena RHCP foi projetada para corresponder a essa propriedade de sinal e pode ajudar a reduzir o impacto de certos sinais refletidos e polarizados incorretamente. Isto se torna especialmente útil em torno de edifícios, veículos, estruturas metálicas e outras superfícies reflexivas.
3. Resistência à interferência de RF
Uma câmera corporal moderna pode conter módulos de comunicação 4G/5G, Wi-Fi, processadores, baterias e outros circuitos eletrônicos. Esses componentes podem criar um ambiente eletricamente complexo. A correspondência de antenas e a separação física apropriada podem ajudar a reduzir o acoplamento de RF indesejado e melhorar a estabilidade de posicionamento.
4. Confiabilidade Ambiental
O equipamento profissional pode ser exposto ao calor do verão, ao frio do inverno, à vibração, ao impacto, à umidade e à operação prolongada ao ar livre. O design cerâmico industrial da Qianmu é especificado para uma faixa de temperatura operacional de -40°C a +75°C, suportando aplicações onde os componentes de consumo podem não fornecer margem ambiental suficiente.
5. Durabilidade Mecânica
Equipamentos usados no corpo experimentam movimentos repetidos e manuseio físico. Uma estrutura de antena de cerâmica rígida pode fornecer melhor estabilidade dimensional do que uma estrutura flexível em aplicações onde a durabilidade mecânica é uma prioridade.
Antena GPS de cerâmica vs. antena FPC
As tecnologias de antena cerâmica e FPC podem ser úteis, mas suas características são diferentes. A escolha correta depende da estrutura do produto, espaço disponível, condições ambientais, desempenho de posicionamento necessário e aplicação alvo.
| Fator de comparação | Antena Cerâmica Qianmu | Antena GPS FPC padrão |
|---|---|---|
| Material principal | Cerâmica sinterizada industrial de alta temperatura | Filme PI flexível |
| Recepção de sinal | Projetado para forte aquisição de sinal de satélite | Adequado para aplicações compactas de uso geral |
| Polarização | RHCP | Depende do design da antena |
| Temperatura operacional | -40°C a +75°C | Depende do modelo específico |
| Estrutura Mecânica | Construção cerâmica rígida | Construção de filme flexível |
| Controle de interferência | Projetado para ambientes de RF exigentes | Mais dependente do layout e instalação do sistema |
| Aplicação Típica | Câmeras corporais profissionais e terminais industriais | Eletrônicos compactos de consumo e portáteis |
Para fabricantes que desenvolvem dispositivos profissionais de registro de evidências, uma antena GNSS de cerâmica pode oferecer uma combinação útil de desempenho de RF, resistência ambiental e estabilidade estrutural.
Principais especificações técnicas
Ao avaliar uma antena GPS para uma câmera corporal, os engenheiros devem revisar todas as especificações mecânicas e de RF, em vez de focar apenas na compatibilidade de frequência nominal.
| Parâmetro | Especificação Qianmu |
|---|---|
| Tipo de produto | Antena de montagem em superfície cerâmica GNSS |
| Bandas Operacionais | GPS L1: 1575,42 MHz; Bei Dou B1: 1561 MHz |
| Polarização | Polarização Circular Direita (RHCP) |
| Impedância Característica | 50Ω |
| ROE | ≤1,8 |
| Ganho de pico | 3,0–3,8 dBi |
| Temperatura operacional | -40°C a +75°C |
| Temperatura de armazenamento | -45°C a +80°C |
| Instalação | Colocação SMT, soldagem através de furo ou conectores personalizados |
Estas especificações fornecem um ponto de partida útil para engenheiros de RF. No entanto, o desempenho final da antena deve sempre ser verificado após a integração no gabinete completo da câmera, pois os materiais do invólucro, o posicionamento da bateria, o layout da PCB, o roteamento dos cabos e os módulos sem fio próximos podem afetar significativamente o desempenho real de RF.
Como uma antena GPS deve ser instalada?
Mesmo uma antena de alto desempenho pode ter um desempenho inferior se for instalada incorretamente. A integração mecânica e de RF adequada é, portanto, essencial.
Escolha uma posição de instalação adequada
A área de radiação cerâmica não deve ser diretamente coberta por caixas metálicas, baterias ou suportes metálicos. Geralmente é preferível uma área não metálica próxima à parte superior da câmera corporal. Qianmu recomenda manter pelo menos 15 mm de separação das antenas 4G/5G e Wi-Fi onde a estrutura do produto permitir.
Siga os procedimentos corretos de soldagem
Para antenas do tipo pino, as juntas de solda devem estar completas e seguras. Para produtos SMT, a antena deve ser alinhada corretamente e montada de acordo com o processo de PCB recomendado. A pressão mecânica excessiva deve ser evitada porque os componentes cerâmicos podem ser danificados pelo manuseio inadequado.
Cabo de controle e roteamento de linha de energia
Os cabos da antena devem ser roteados com cuidado para reduzir acoplamento desnecessário com linhas de energia e circuitos de alta corrente. Quando apropriado, materiais isolantes também podem ser usados para isolar a antena de fortes fontes de interferência elétrica.
Teste o dispositivo completo
Os testes de componentes laboratoriais são importantes, mas não devem substituir a verificação completa da máquina. Após a montagem, os fabricantes devem avaliar a aquisição de satélites de partida a frio e a quente, a precisão do posicionamento, a contagem de satélites e a continuidade da trajetória sob condições externas realistas.
Quais aplicativos podem usar uma antena GPS Body Cam?
Uma antena GNSS profissional pode suportar uma ampla gama de equipamentos móveis de gravação e posicionamento, incluindo:
- Câmeras corporais de aplicação da lei 4G/5G
- Terminais de gravação da polícia e da fiscalização de trânsito
- Câmeras corporais de gestão urbana e administração rodoviária
- Equipamento de evidência audiovisual do corpo de bombeiros
- Terminais de gravação à prova de explosão e intrinsecamente seguros
- Equipamentos de inspeção de mineração e petroquímica
- Dispositivos de inspeção de energia e patrulha ferroviária
- Terminais de inspeção externa e operação em campo
- Câmeras corporais multibanda voltadas para exportação
A combinação de recepção GNSS, integração compacta e durabilidade ambiental torna esta tecnologia de antena particularmente relevante para equipamentos profissionais que devem operar continuamente fora de ambientes internos controlados.
Perguntas frequentes
1. Quais sistemas de satélite a antena GPS Body Cam suporta?
A antena foi projetada em torno das frequências GPS L1 e BeiDou B1 e suporta aplicações GNSS multissistema envolvendo GPS, BeiDou, GLONASS e Galileo.
2. Por que o RHCP é importante para a recepção GNSS?
RHCP, ou polarização circular direita, corresponde às características de polarização dos sinais comuns de satélite GNSS. Pode ajudar a melhorar a consistência da recepção e reduzir o impacto de alguns sinais refletidos ou polarizados incorretamente.
3. A antena pode funcionar em temperaturas extremas?
A faixa de temperatura operacional especificada é de -40°C a +75°C, tornando a antena adequada para muitas aplicações industriais e externas exigentes.
4. A antena pode ser personalizada para um novo design de câmera corporal?
Sim. Como fabricante original, a Qianmu pode oferecer suporte ao desenvolvimento de antenas personalizadas de acordo com a estrutura do dispositivo, frequência operacional, requisitos de instalação, configuração do conector e metas de desempenho de RF.
5. Qual distância deve ser mantida das antenas 4G/5G e Wi-Fi?
Recomenda-se uma separação mínima de 15 mm quando a estrutura do produto permitir. A distância final deve ser confirmada através de testes de RF porque a geometria do gabinete e a eletrônica interna podem alterar a posição ideal da antena.
6. É necessário realizar testes externos após a instalação da antena?
Sim. Testes externos completos do dispositivo são fortemente recomendados. Os engenheiros devem verificar a aquisição do satélite, a precisão do posicionamento, as partidas a quente e a frio e a continuidade da trajetória após a antena ter sido integrada ao gabinete final.
Conclusão
Uma antena GNSS confiável é um componente crítico de uma câmera profissional usada no corpo porque o desempenho do posicionamento influencia a precisão da localização, a rastreabilidade das evidências e a confiabilidade operacional. A construção em cerâmica, a polarização RHCP, a compatibilidade GNSS multissistema, o controle de interferência e o desempenho em amplas temperaturas podem fornecer uma base mais sólida para aplicações exigentes de câmera corporal.
Qianmu combina pesquisa e desenvolvimento de antenas, fabricação, testes de RF e produção personalizada para oferecer suporte a fabricantes de câmeras corporais e integradores de sistemas. Para projetos que exigem bandas de frequência personalizadas, dimensões, conectores, estruturas de instalação ou otimização de RF, explore a solução Body Cam GPS Antenna eContate-nospara consulta técnica, amostras e desenvolvimento de antenas customizadas.
