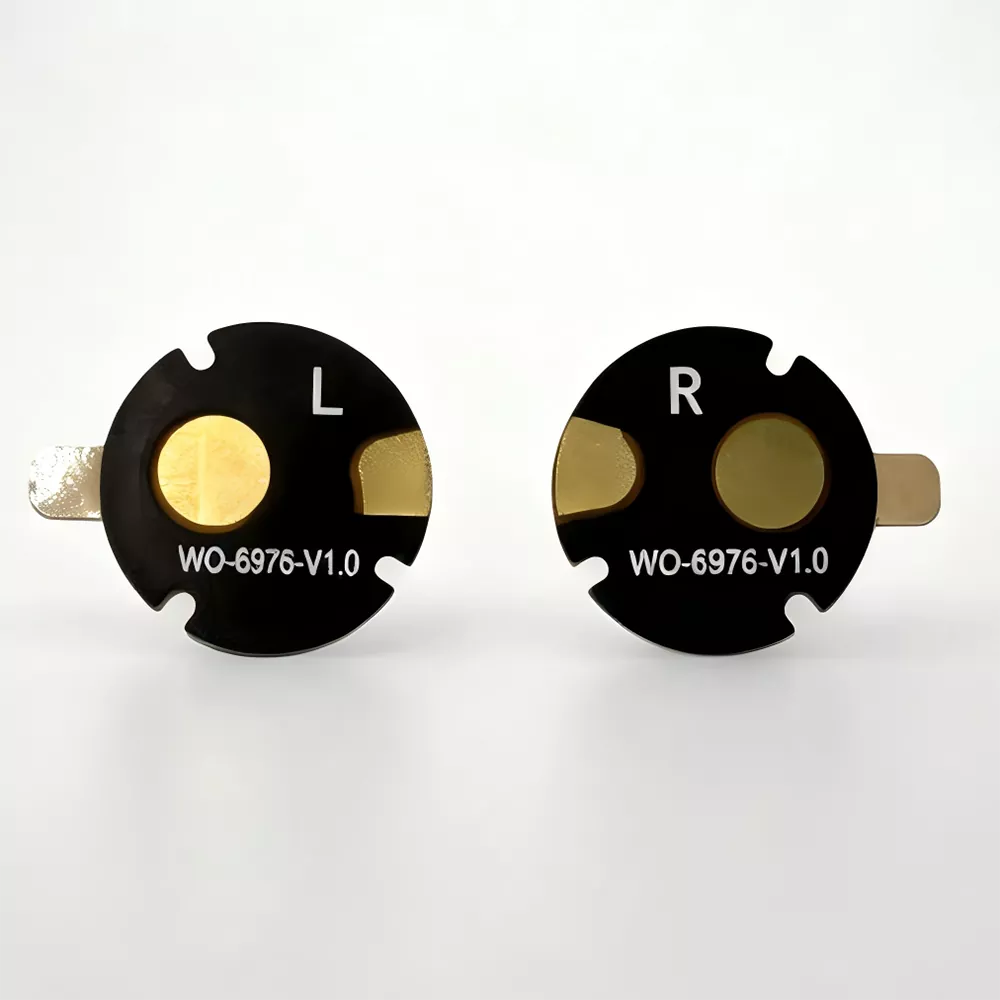

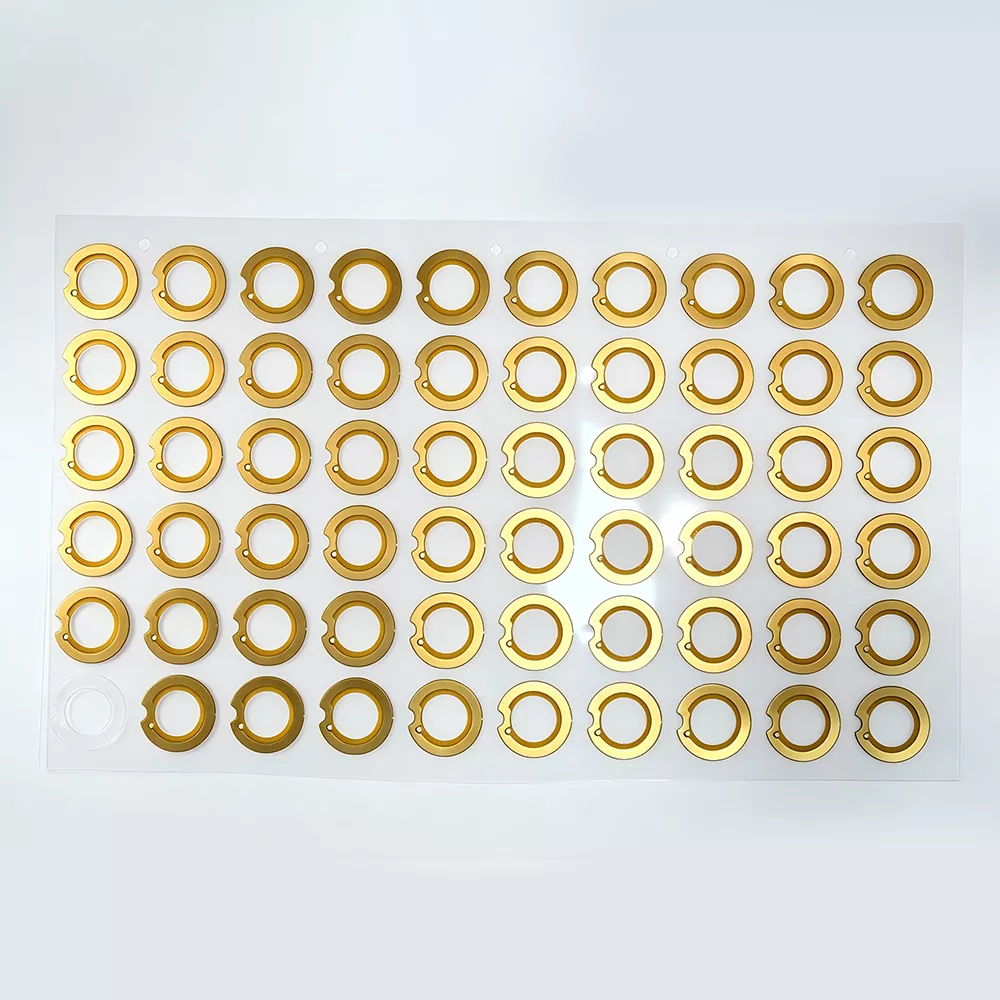

Antenas de fone de ouvido flexíveis são componentes transceptores de RF em miniatura que usam substratos flexíveis PI/LCP como base, com padrões de radiação condutivos formados por gravação. Eles são projetados especificamente para fones de ouvido Bluetooth TWS, fones de ouvido sem fio e fones de ouvido de condução óssea com cavidades internas compactas. Ao contrário das antenas PCB rígidas ou de mola, as antenas flexíveis para fones de ouvido oferecem excelente flexibilidade e perfis ultrafinos, permitindo que se adaptem às paredes internas das caixas dos fones de ouvido, laterais da bateria e hastes auriculares de formato irregular. Isso aborda efetivamente desafios como espaço limitado na cavidade e obstrução de sinal causada por estruturas metálicas.

Shenzhen Qianmu Communication Technology Co., Ltd., como fabricante de antenas com sede em Shenzhen, conta com seu laboratório interno de RF para refinar continuamente as soluções de design de antenas de fone de ouvido e serve como um fornecedor confiável para inúmeras marcas de fones de ouvido.

Princípio de funcionamento

Eles são essencialmente componentes de radiação de RF plana em miniatura. Os sinais elétricos de alta frequência do módulo de áudio sem fio são transmitidos ao circuito radiante da antena, que os converte em ondas eletromagnéticas por meio de indução eletromagnética. Simultaneamente, a antena captura ondas eletromagnéticas externas do Bluetooth e as converte novamente em sinais elétricos para transmissão ao chip de controle principal, permitindo a transferência bidirecional de dados de áudio entre smartphones e fones de ouvido. Para otimizar o desempenho em cenários de uso de fones de ouvido, refinamos o ponto de alimentação da antena e o design de correspondência de aterramento para reduzir a perda de absorção de sinal causada pela cabeça humana. Caso de teste do mundo real: Para os mesmos fones de ouvido TWS, a substituição de uma antena de mola padrão pela nossa antena flexível para fones de ouvido Qianmu aumentou a distância de conexão estável através de uma parede de 3,2 m para 6,1 m, reduzindo a probabilidade de desconexão em 72% (dados de teste coletados em câmara anecóica com desgaste humano real; relatórios de teste disponíveis mediante solicitação).

Lista de dispositivos compatíveis

Esta antena flexível para fones de ouvido é amplamente compatível com vários terminais de áudio sem fio:

1. Fones de ouvido TWS True Wireless Bluetooth (intra-auriculares, semi-intra-auriculares)

2. Fones de ouvido Bluetooth abertos, fones de ouvido com condução aérea

3. Fones de ouvido sem fio de condução óssea, fones de ouvido Bluetooth com fita para o pescoço

4. Fones de ouvido auxiliares de recepção de áudio, fones de ouvido tipo aparelho auditivo sem fio

5. Fones de ouvido sem fio portáteis compactos com solução de modificação integrada

Principais argumentos de venda

1. ultrafino e flexível, projetado para caber no empilhamento extremo de fones de ouvido

Disponível em espessuras de 0,12–0,3 mm, com raio de curvatura mínimo ≤1,5 ​​mm, ele suporta dezenas de milhares de ciclos flexíveis sem trincas ou delaminação do cobre. Ele pode ser colado nas hastes dos fones de ouvido, nas laterais da bateria ou nas paredes internas curvas das caixas, eliminando a necessidade de áreas planas de PCB e ajudando os engenheiros estruturais a reduzir o tamanho dos fones de ouvido.

Foto real: Teste de flexão multiângulo da antena em tempo real

2. O desempenho estável de RF reduz desconexões e atrasos

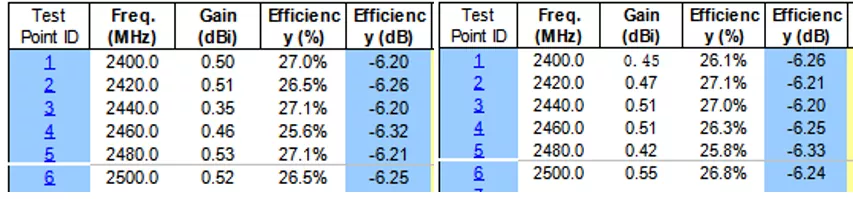

A equipe de RF da Qianmu Communications concluiu a simulação de correspondência de impedância antes do previsto, alcançando um VSWR de antena de fone de ouvido ≤1,8 e alta eficiência de radiação de sinal. Isso atenua efetivamente a atenuação do sinal causada pela obstrução da cabeça durante o uso, reduzindo interrupções de áudio em cenários de corrida e deslocamento.

3. Equipado com adesivo de alta temperatura para fácil montagem automatizada

A parte traseira da antena possui adesivo dupla-face resistente a altas temperaturas, permitindo uma fixação rápida e segura simplesmente removendo a película protetora - sem necessidade de clipes ou parafusos. Este design é ideal para montagem rápida em linhas de produção de fábrica, reduzindo o tempo de mão de obra durante a instalação.

4. Alta personalização (vantagem de fornecimento direto da fábrica)

Como fabricante de antenas de fone de ouvido na China, oferecemos suporte à personalização de外形轮廓 (外形), ajuste de banda de frequência (principalmente Bluetooth de 2,4 GHz, expansível), comprimento do cabo, tipo de terminal (U.FL, contatos estanhados) e material de substrato (PI para nível econômico / LCP para alta tecnologia). Oferecemos produção de amostras para pequenos lotes e prazos de entrega confiáveis ​​para pedidos de grande volume.

5. Rigoroso controle de qualidade, alta consistência

Cada lote de antenas de fone de ouvido passa por amostragem e teste em uma câmara anecóica de RF, bem como testes de ciclo de alta e baixa temperatura e envelhecimento por flexão, eliminando variações de desempenho do lote e tornando-os adequados para produção em massa de longo prazo de fones de ouvido de marca.

Especificações Técnicas

Antena de fone de ouvido flexível versus soluções de antena comuns na indústria

Muitos fabricantes de fones de ouvido têm dificuldade ao selecionar antenas, divididos entre antenas de mola, antenas PCB rígidas e antenas de cerâmica. Com base em testes reais em milhares de projetos de fones de ouvido, compilamos uma comparação clara e intuitiva:

Se seus fones de ouvido têm espaço interno limitado, formato de caixa irregular ou exigem alta consistência na produção em massa, uma antena flexível para fone de ouvido é a solução ideal. Como fabricante original com sede em Shenzhen, a Qianmu Communications pode otimizar rapidamente o design da antena de acordo com o seu protótipo.

Equipamento de teste de câmara anecóica de RF

Como escolher a antena flexível certa para fone de ouvido

Muitos engenheiros de aquisição de fones de ouvido muitas vezes cometem erros ao selecionar modelos. Com base em anos de experiência em serviços de fornecedores, aqui estão quatro critérios principais de seleção:

1. Priorize a confirmação do espaço interno disponível dentro do fone de ouvido e forneça desenhos 3D do comprimento, largura, altura e estrutura da cavidade. Avaliaremos as dimensões máximas da antena e as áreas de curvatura permitidas. Não compre diretamente antenas padrão prontas para uso, pois é altamente provável que isso resulte em um desempenho de sinal ruim.

2. Definir claramente as metas de uso ambiental. Para produtos voltados para fones de ouvido esportivos e externos, selecione versões otimizadas para resistência à flexão e resistência à vibração; para produtos de exportação, confirme antecipadamente os requisitos de certificação ambiental do mercado-alvo.

3. Preste atenção aos serviços de suporte de ajuste de RF – a simples compra de uma antena flexível para fone de ouvido não garante usabilidade! Sem a correspondência e o ajuste adequados da antena, mesmo os melhores materiais podem resultar em atraso no desempenho. Escolha um fabricante com engenheiros de RF internos, em vez de apenas um intermediário.

4. Envie-nos uma amostra para teste antes de fazer o pedido oficial. Produziremos protótipos de antenas para testes no local pelo cliente. A produção em massa só começará após testes bem-sucedidos, minimizando os riscos de desenvolvimento.

Perguntas frequentes

Q1: A antena do fone de ouvido suporta dimensionamento personalizado?

R: Sim, apoiamos a personalização. Como fábrica, podemos moldar e personalizar as dimensões externas, comprimento do cabo e tipo de terminal de acordo com a estrutura interna do fone de ouvido. Você pode fornecer desenhos 2D/3D e avaliaremos o projeto e produziremos amostras.

Q2: Qual é a quantidade mínima de pedido (MOQ) para antenas de fone de ouvido?

A: Antenas de fone de ouvido padrão em estoque com baixo MOQ; amostras personalizadas disponíveis em pequenas quantidades e MOQ para pedidos de produção em massa podem ser negociados. Sinta-se à vontade para entrar em contato com nossa equipe de vendas para esclarecer dúvidas.

Q3: Você pode fornecer um relatório de teste de RF da antena?

R: Sim. Cada lote de produtos vem com dados de testes de fábrica, e também podemos fornecer relatórios de inspeção de terceiros mediante solicitação do cliente, garantindo total rastreabilidade da documentação.

Q4: A antena do fone de ouvido pode ser compatível com um módulo Bluetooth 5.3?

R: Totalmente compatível. A antena flexível para fones de ouvido opera na banda ISM padrão 2.4G e é compatível com toda a série de módulos de áudio Bluetooth 5.0/5.1/5.2/5.3.

Q5: Quais documentos podem ser fornecidos para exportação de produtos?

R: Podemos fornecer faturas pró-forma, listas de embalagem, relatórios RoHS e CE, licenças comerciais e outros documentos para atender aos requisitos de desembaraço aduaneiro em vários países.
