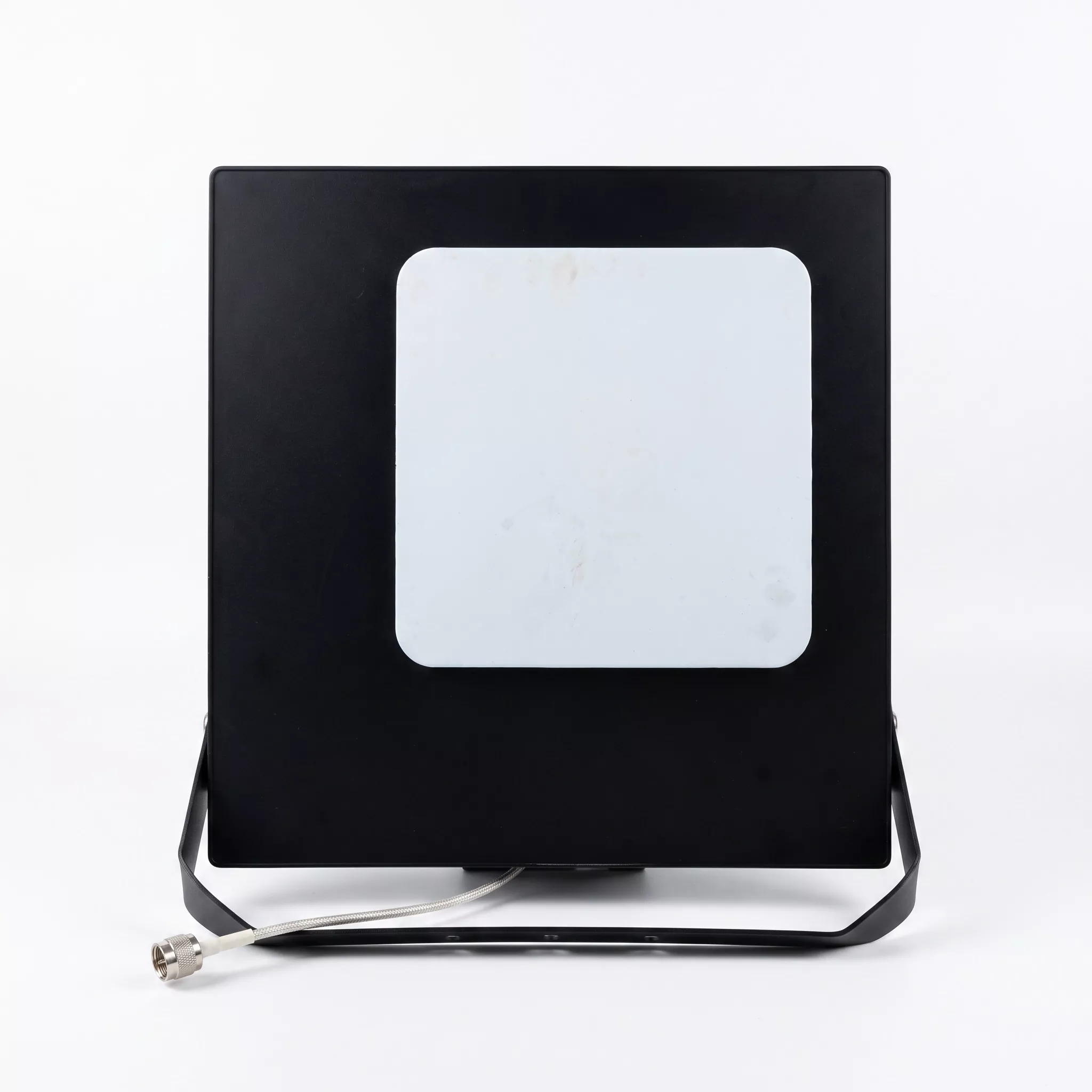

Antena de destaque

A antena de holofote, também conhecida como antena decorativa de estação base tipo holofote ou holofote camuflada, é uma antena de comunicação externa direcional externa. A sua caixa reproduz com precisão o design dos focos de iluminação exterior, integrando unidades de radiação RF 4G/5G dentro do corpo da lâmpada para combinar a transmissão e recepção do sinal com a melhoria da paisagem urbana. Ele elimina a necessidade de torres de sinalização adicionais e pode ser instalado em telhados, fachadas de edifícios ou plataformas, resolvendo fundamentalmente problemas comuns, como intromissão visual e restrições de propriedade no acesso à construção associadas às antenas tradicionais. Esta antena da Qianmu Communications é uma antena de estação base direcional de banda larga com polarização dupla, servindo como um componente central de RF projetado especificamente para projetos colaborativos de cobertura profunda internos e externos. Ao contrário das simples imitações disponíveis no mercado, nossa antena possui isolamento eletromagnético otimizado dentro de sua estrutura de cavidade, garantindo que o invólucro da lâmpada não obstrua a radiação RF. Ele oferece excelente estética de camuflagem e alto desempenho de RF, tornando-o adequado para projetos de atualização de infraestrutura de comunicação em todo o mundo.

Princípio de funcionamento

1. Princípios Básicos de Transmissão e Recepção de Sinais

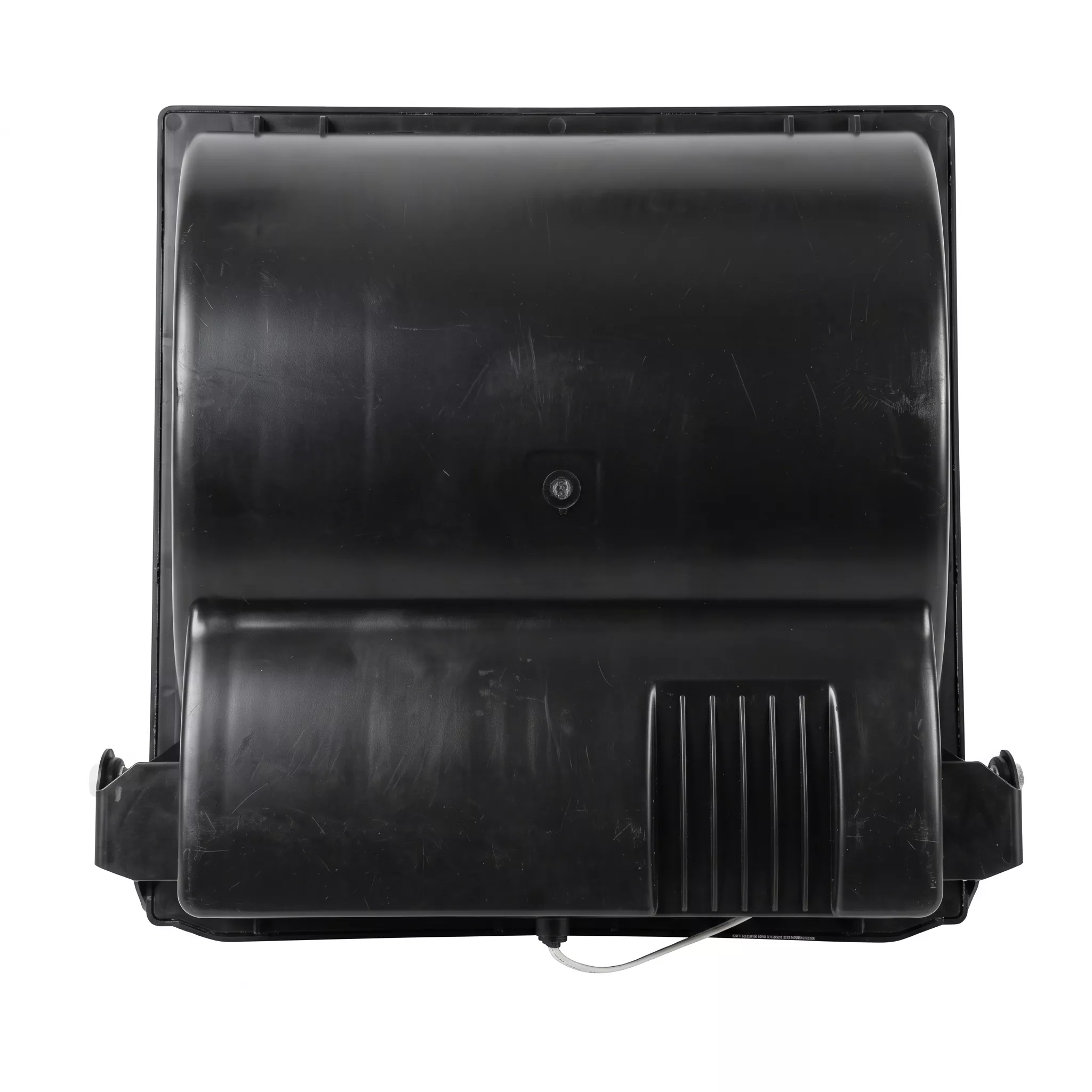

Toda a antena do holofote consiste em quatro componentes principais: a unidade de radiação RF, painel traseiro reflexivo de metal, caixa de camuflagem à prova d'água e conectores duplos do tipo N.

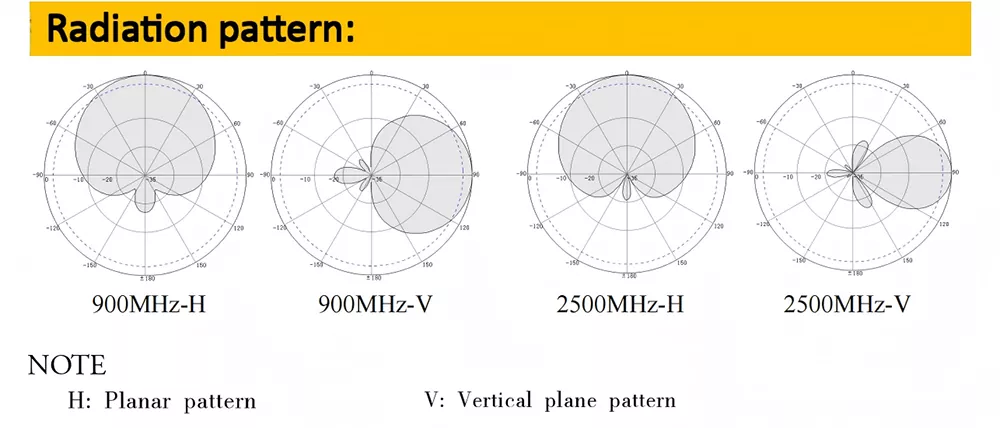

①Transmissão de sinal: O dispositivo RRU emite sinais elétricos de radiofrequência, que são transmitidos através de dois conectores NK para os elementos radiantes internos de alumínio dentro da antena. Esses sinais são convertidos em ondas eletromagnéticas na faixa de 698-3600 MHz por cavidades ressonantes e depois irradiados para fora através de um feixe direcional horizontal de 65°, cobrindo com precisão os andares do edifício alvo.

②Recepção de sinal: Ondas eletromagnéticas upstream emitidas por telefones celulares e dispositivos IoT dentro do edifício são capturadas omnidirecionalmente pela antena. O refletor coleta e filtra sinais de interferência, convertendo as ondas eletromagnéticas em sinais elétricos que são transmitidos de volta ao equipamento da estação base, completando assim a comunicação bidirecional.

2. Concha de camuflagem com núcleo otimizado para não atenuação de sinal

A maioria das antenas de baixo custo usa invólucros de plástico padrão, resultando em perdas de RF superiores a 15%, o que leva a sinais fracos e velocidades de rede lentas nas bordas das células. A fábrica da Qianmu Communications desenvolveu de forma independente um invólucro de onda transparente UABS modificado, com medições de laboratório mostrando perda de RF tão baixa quanto 6,2%. Combinado com um conjunto de radiação de alumínio em camadas, evita o efeito de blindagem causado pelos suportes metálicos em invólucros convencionais, alcançando um aumento de 30% na velocidade da rede downlink nas mesmas condições. Dados brutos de medição de analisadores de redes vetoriais estão disponíveis mediante solicitação.

Especificações Técnicas

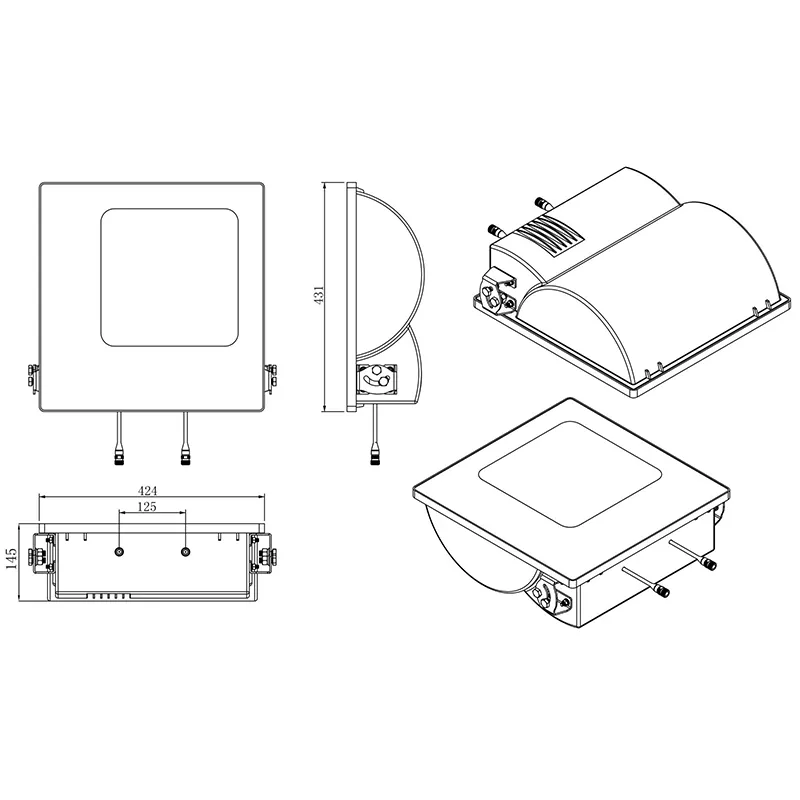

Parâmetros estruturais mecânicos

Guia de Compras e Seleção

1. Priorize a confirmação da cobertura da banda de frequência. Para a banda 5G 3,5 GHz principal da China, é essencial selecionar antenas de holofote de banda larga que suportem 1710-3600 MHz. Antenas mais antigas com no máximo 2.700 MHz não suportam as redes 5G atuais e exigirão substituição completa posteriormente, aumentando significativamente os custos do projeto.

2. Verifique os parâmetros de RF reais e rejeite especificações enganosas. Antes de comprar, exija que os fornecedores forneçam curvas de analisador de rede vetorial medidas para o mesmo modelo, concentrando-se na verificação de três indicadores principais: ganho, VSWR e relação frente-trás. Os produtos de baixo custo no mercado muitas vezes exageram o ganho, resultando numa distância de cobertura real reduzida em mais de 40%.

3. Ênfase na proteção externa e nos materiais: Em áreas costeiras com chuvas e tufões frequentes, devem ser usados ​​vibradores de alumínio fundido combinados com gabinetes UABS resistentes às intempéries. Vibradores de chapa fina de ferro e invólucros de plástico comuns sofrerão corrosão e entrada de água após 1-2 anos, resultando em custos de manutenção extremamente elevados ao longo do tempo.

4. Selecione fabricantes com capacidade interna de pesquisa e desenvolvimento e produção. Os intermediários carecem de pesquisa e desenvolvimento, controle de qualidade e não podem fornecer customização, relatórios de testes ou suporte técnico pós-venda. A conexão direta com os fabricantes originais permite o fornecimento sincronizado de materiais auxiliares, parâmetros personalizados, serviço pós-venda rápido e entrega estável para pedidos de grande volume.

Perguntas frequentes

Q1: Quais bandas de frequência de comunicação esta antena de holofote cobre totalmente? Suporta 5G?

R: A antena opera nas bandas de frequência 698-960 MHz e 1710-3600 MHz, totalmente compatível com todas as bandas de 2G GSM, 3G UMTS e 4G LTE. Ele suporta as principais bandas 5G NR domésticas N41/N78, bem como as principais bandas 5G em países estrangeiros. Uma única implantação permite cobertura colaborativa 4G+5G sem a necessidade de substituição faseada da antena.

Q2: Suporta personalização OEM/ODM? Quais parâmetros podem ser modificados?

R: Como fábrica na fonte, oferecemos serviços de personalização completa: ganho de antena ajustável, largura do feixe, tipo de conector (N/4.3-10), cor da caixa e logotipo em serigrafia do corpo. Para projetos especiais de banda estreita no exterior, nossa equipe de P&D pode reajustar o oscilador de RF.

Q3: A empresa oferece suporte a auditorias de fábrica no local? Pode fornecer documentos de qualificação?

R: Shenzhen Qianmu Communication Technology Co., Ltd. oferece visitas à fábrica aos visitantes mediante agendamento prévio com um dia de antecedência, permitindo acesso às instalações de fabricação, linhas de produção e laboratório de RF. Certificações completas ISO, CE, FCC e RoHS, juntamente com relatórios de testes de terceiros, estão disponíveis gratuitamente em formato eletrônico; cópias originais impressas com selos oficiais poderão ser fornecidas para fins de licitação.
