Antena de painel

O que é uma antena direcional de tela plana

Nossa antena de tela plana direcional montada na parede 14DBI é uma antena de radiação direcional de feixe estreito de alto ganho, projetada especificamente para redes WiFi internas de longa distância, recepção de sinal de estação base externa e engenharia de amplificação de sinal sem fio. Os sinais convencionais de antena omnidirecional são distribuídos em 360° e a distância de transmissão é limitada; As antenas direcionais dependem de seus refletores traseiros para coletar sinais de radiofrequência e concentrar a energia de radiofrequência em uma única direção, melhorando significativamente as capacidades de transmissão de longa distância. Nossa antena de dupla finalidade interna e externa produzida em massa apresenta uma caixa de plástico selada integrada, é à prova d'água e à prova de poeira, suporta montagem na parede, é compatível com GSM, 4G, 5G, banda dupla WiFi, 433 Internet das Coisas multi-banda de baixa frequência, vem como padrão com alimentador de baixa perda RG58 e tem dois conectores RF comuns, pino interno SMA e N macho.

Como funciona a antena

Muitos clientes assumem erroneamente que o design da tela plana é apenas uma questão de aparência. No entanto, a antena direcional de tela plana consegue transmissão e recepção de sinal focada através de sua estrutura interna multicamadas. O princípio de funcionamento pode ser verificado através de equipamentos de teste profissionais, incluindo analisadores de rede vetorial, câmaras anecóicas de RF e análise de simulação eletromagnética.

1. Radiação do oscilador e princípio de foco do feixe do refletor de metal

O oscilador de matriz interna é responsável por transmitir e receber sinais de RF. O refletor de metal posicionado atrás do oscilador reflete os sinais irradiados para trás e lateralmente em direção à frente, estreitando a largura do feixe e melhorando a concentração do sinal. Esta estrutura permite que a antena alcance um desempenho de alto ganho de até 14dBi.

Comparação medida: Uma antena omnidirecional padrão de 3dBi normalmente fornece uma distância de transmissão de cerca de 300 metros em um ambiente aberto, enquanto a antena direcional de 14dBi pode atingir uma distância de transmissão estável de mais de 1.200 metros nas mesmas condições.

2. Estrutura de correspondência ressonante multibanda

O oscilador interno adota um design de matriz multi-slot para obter ampla compatibilidade de frequência. Ele oferece suporte a várias bandas de frequência sem fio, incluindo redes celulares de 700 a 960 MHz, WiFi de 2,4 GHz/5,8 GHz e aplicações IoT de 433 MHz. Uma antena pode suportar diferentes dispositivos sem fio sem substituição frequente, ajudando a reduzir custos de inventário e simplificar o gerenciamento de engenharia.

3. Transmissão de sinal de baixa perda com cabo alimentador RG58

A antena usa um cabo alimentador coaxial RG58 com estrutura de blindagem de camada dupla para reduzir a perda de sinal durante a transmissão. Mesmo com distâncias de instalação de cabos estendidas, a taxa de ondas estacionárias permanece estável, evitando uma atenuação significativa do sinal causada pela fiação de longa distância.

4. Projeto de proteção externa anti-interferência

O gabinete é feito de material ABS retardador de chamas e possui uma estrutura selada para proteger os componentes internos contra chuva externa, poeira e interferência eletromagnética industrial. Este design evita a oxidação do oscilador e desvios no desempenho do sinal durante operação externa de longo prazo.

Perguntas frequentes

Q1: O comprimento de alimentação e o conector RF de uma antena direcional de tela plana podem ser substituídos?

R: A personalização é suportada. Alimentadores de antena padrão podem ser personalizados para qualquer comprimento de 1 metro a 15 metros. Conectores SMA macho e fêmea, cabeça N, BNC podem ser substituídos conforme necessário. Para pedidos grandes, o LOGOTIPO na carcaça pode ser serigrafado para personalização.

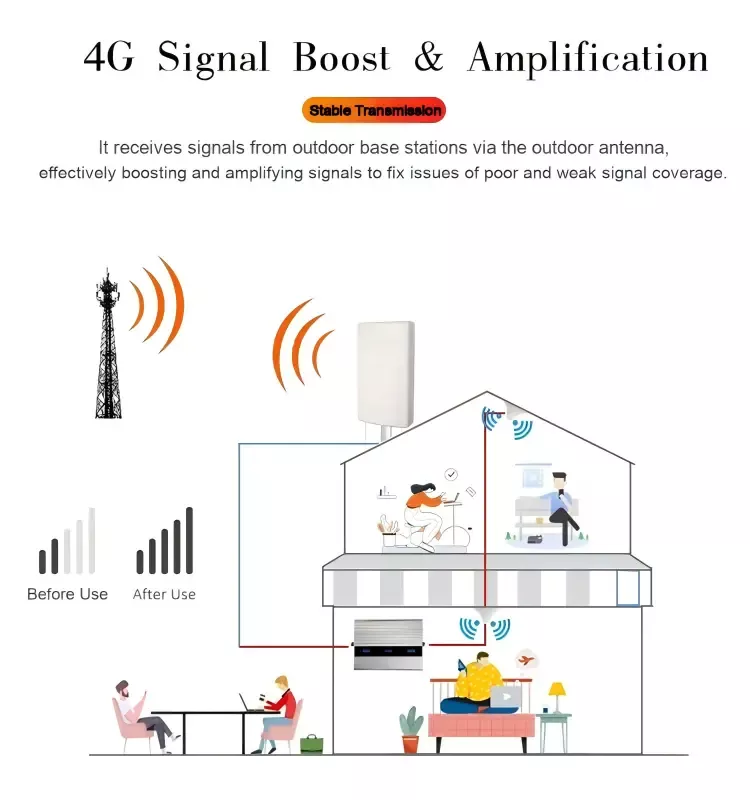

Q2: Esta antena de tela plana pode ser usada como amplificador de sinal 4G e ponte WiFi?

R: Exatamente. Nossa antena cobre várias bandas GSM/4G/5G/2.4G/5.8G e é compatível com repetidores de sinal, pontes sem fio e dispositivos de transmissão de dados 433 iot. Um conjunto de antena é compatível com vários dispositivos de engenharia.

Q3: As paredes metálicas e as estruturas de aço afetarão os sinais da antena?

R: Folhas de metal podem refletir e proteger sinais de radiofrequência. Ao instalar, a superfície de radiação frontal da antena deve evitar grandes áreas de blindagem metálica. Se for impossível evitar isso, uma antena adicional pode ser adicionada para receber sinais em diferentes pontos, e os engenheiros podem fornecer um plano de ajuste de pontos.

Q4: Como resolver o problema de que a junta do alimentador é propensa à entrada de água e curto-circuito quando usada ao ar livre por um longo período durante a estação chuvosa?

R: Após a instalação, enrole fita isolante à prova d'água ao redor da posição da junta de metal. A antena externa montada em poste também pode ser personalizada com uma junta à prova d'água atualizada para evitar completamente que a água da chuva corroa a junta.
