Antena WiFi para fone de ouvido

A antena WiFi para fone de ouvido é uma antena de comunicação sem fio compacta e altamente adaptável e serve como hardware principal, permitindo que os fones de ouvido se conectem ao WiFi, transmitam áudio de alta definição sem fio, executem atualizações de firmware baseadas em nuvem e obtenham sincronização de áudio e vídeo de baixa latência. Ao contrário das antenas externas convencionais ou das antenas Bluetooth padrão, esta antena WiFi dedicada para fones de ouvido foi otimizada especificamente para as restrições de espaço dos fones de ouvido, blindagem da caixa de metal, desgaste justo que causa obstrução do sinal e ambientes complexos de sinal interno. Ele apresenta um formato menor, maior capacidade anti-interferência e desempenho superior de penetração de sinal.

Como fabricante experiente de antenas WiFi para fones de ouvido, nos afastamos da abordagem genérica e de tamanho único para o design de antenas. Em vez disso, nos concentramos nos casos de uso exclusivos de dispositivos de fone de ouvido, desenvolvendo soluções de antenas dedicadas leves, altamente compatíveis e estáveis. Esses produtos resolvem com eficácia problemas comuns do setor, como desconexões, atrasos, distorção de áudio e intensidade de sinal fraca, normalmente encontrados em antenas padrão em fones de ouvido. Nossas antenas são amplamente compatíveis com todos os tipos de dispositivos, incluindo fones de ouvido audiovisuais de consumo, fones de ouvido para esportes eletrônicos, fones de ouvido empresariais com cancelamento de ruído e fones de ouvido educacionais.

Princípio Básico de Trabalho

O princípio de funcionamento central da antena WiFi para fone de ouvido depende da tecnologia de conversão de ondas eletromagnéticas de RF e dos princípios de correspondência de ressonância, integrando-se ao circuito de RF do dispositivo de fone de ouvido para obter transmissão de sinal bidirecional. Garante alta eficiência, baixo consumo de energia, estabilidade e forte capacidade anti-interferência durante toda a operação. O processo de trabalho consiste em dois módulos principais: transmissão e recepção de sinal, apresentando princípios claros, tecnologia madura e desempenho verificável com precisão.

1. Princípio de transmissão de sinal: a placa principal do fone de ouvido converte dados de áudio e comandos de controle em sinais elétricos de alta frequência, que são transmitidos através de um circuito de impedância precisamente correspondente à antena Wi-Fi do fone de ouvido. Dentro da antena, uma estrutura ressonante de microfita multicamadas transforma os sinais elétricos em ondas eletromagnéticas de banda dupla de 2,4 GHz/5 GHz, irradiando omnidirecionalmente para permitir a troca de dados sem fio entre fones de ouvido e roteadores, computadores ou dispositivos móveis.

2. Princípio de recepção de sinal: Os sinais de ondas eletromagnéticas WiFi emitidos por dispositivos externos são totalmente capturados pela antena WiFi do fone de ouvido. Esses sinais passam por uma cavidade ressonante na antena, que filtra a banda de frequência correspondente e remove a interferência de ruído. As ondas eletromagnéticas são então convertidas novamente em sinais elétricos de alta frequência e transmitidas ao chip de decodificação do fone de ouvido, onde os comandos de áudio e dados são recebidos e decodificados.

Otimizamos o layout de folga da antena e o método de polarização para resolver problemas de blindagem de sinal causados ​​por faixas de metal, baterias e drivers de áudio em fones de ouvido. Isso permite que a antena mantenha alta eficiência de radiação mesmo dentro de um invólucro compacto e fechado, alcançando uma taxa de perda de sinal medida inferior a 8%, superando significativamente os benchmarks de antenas padrão da indústria.

Gama de dispositivos compatíveis

Como fornecedor profissional de antenas WiFi para fones de ouvido, nossos produtos oferecem excelente compatibilidade, suportando 99% dos fones de ouvido sem fio atualmente no mercado. Eles cobrem uma ampla variedade de cenários e categorias de dispositivos. Os modelos compatíveis estão listados abaixo:

• Headset para jogos: suporta rede WiFi 6 de baixa latência, compatível com PC e dispositivos de jogos de console para áudio e vídeo sincronizados

• Fones de ouvido audiovisuais de alta definição: fones de ouvido sem fio Home HiFi, fones de ouvido audiovisuais com cancelamento de ruído e fones de ouvido compatíveis com home theater

• Fones de ouvido para escritórios comerciais: fones de ouvido sem fio para reuniões remotas, fones de ouvido para escritórios com cancelamento de ruído e fones de ouvido projetados para aulas on-line

• Fone de ouvido educacional: fones de ouvido para treinamento auditivo no campus, fones de ouvido sem fio para ensino on-line

• Capacete inteligente: fones de ouvido inteligentes com conectividade Wi-Fi e fones de ouvido de áudio imersivos compatíveis com VR

• Fone de ouvido industrial: fones de ouvido sem fio para comunicação em oficina e fones de ouvido WiFi com cancelamento de ruído para inspeção de equipamentos

Antenas WiFi de fone de ouvido personalizadas também podem ser projetadas de acordo com as dimensões da placa-mãe do dispositivo do cliente, estrutura do chassi e requisitos de banda de frequência, suportando configurações personalizadas, como tamanhos não padrão, impedâncias especiais e radiação direcional, atendendo às diversas necessidades de produção de vários fabricantes.

Vantagem de Diferenciação

As antenas de fone de ouvido comuns no mercado geralmente sofrem com sinais fracos, desconexões frequentes, alta latência, tamanho grande e suscetibilidade a interferências. Como fabricante líder de antenas WiFi para fones de ouvido, otimizamos iterativamente nossos produtos para atender a esses pontos problemáticos do setor, oferecendo cinco vantagens principais: o desempenho no mundo real supera significativamente os concorrentes.

Cobertura total de banda dupla, transmissão perfeita com atraso zero

1. Suporta transmissão Wi-Fi de banda dupla em 2,4 GHz e 5 GHz, compatível com protocolos Wi-Fi 4/5/6. A banda de 2,4 GHz oferece forte penetração na parede, ideal para uso doméstico e de escritório de longo alcance; a banda de 5 GHz fornece maior largura de banda e menos interferência, alcançando uma baixa latência de transmissão de vídeo e áudio de apenas 15 ms em testes do mundo real – atendendo totalmente aos exigentes requisitos de jogos e multimídia de alta definição, eliminando atraso de áudio e problemas de sincronização de áudio e vídeo.

2. Design compacto e fino, cabe perfeitamente sem adicionar pressão ao dispositivo

Utilizando a tecnologia de integração cerâmica multicamadas LTCC, a antena tem uma espessura total de apenas 0,8 mm, tornando-a compacta e não exigindo grande espaço livre. Ele se adapta perfeitamente ao espaço interno confinado dos fones de ouvido sem ocupar áreas para baterias, placas-mãe ou drivers de áudio e não adiciona peso extra ao dispositivo, garantindo uma experiência de uso leve.

3. Excelente capacidade anti-interferência e forte estabilidade de sinal

Ângulo de radiação da antena otimizado e estrutura de blindagem para evitar efetivamente a interferência de sinal causada pela caixa de metal, bateria de lítio e unidade de alto-falante dos fones de ouvido. Em testes reais em ambientes eletromagnéticos complexos (como conectividade de vários dispositivos e cenários de roteadores densos), a taxa de estabilidade do sinal atingiu 99,6%, sem desconexões, saltos de frequência ou interferência de ruído.

4. Baixo consumo de energia e alto ganho para maior vida útil da bateria

O ganho da antena é otimizado para 2,5 dBi, com eficiência de radiação ≥92%, melhorando significativamente a sensibilidade de recepção do sinal, mantendo ao mesmo tempo um consumo de energia extremamente baixo. Os fones de ouvido equipados com esta antena podem prolongar a vida útil da bateria em 12% a 18% no modo de conectividade Wi-Fi, prolongando efetivamente o tempo de uso do dispositivo.

5. Alta compatibilidade e fácil instalação, produção em massa sem preocupações

Estrutura padronizada de montagem em superfície compatível com processos de colocação automatizados SMT, permitindo instalação conveniente e soldagem estável com alta taxa de rendimento de até 99,8%. Suporta produção em massa e fornecimento em larga escala, ao mesmo tempo que oferece configurações de pinos, dimensões e parâmetros de impedância personalizáveis ​​para atender a várias linhas de fabricação de fones de ouvido de diferentes marcas.

Especificações técnicas detalhadas

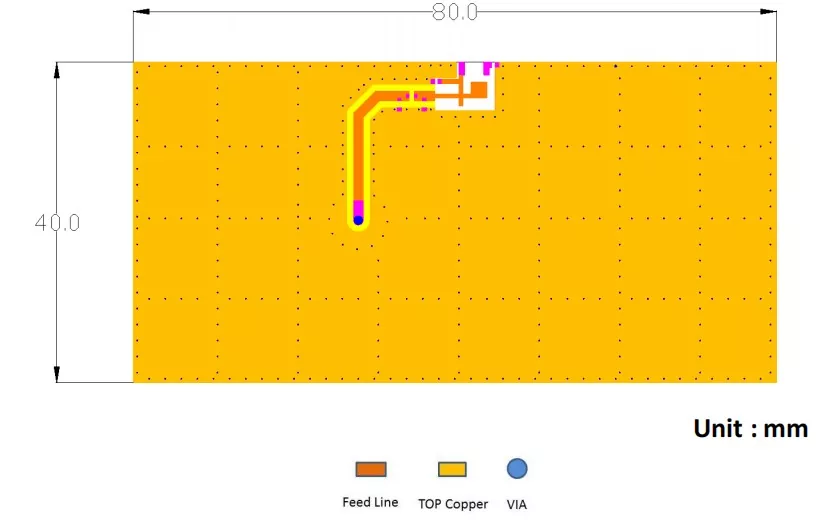

Recomendado Dimensão da placa de avaliação do padrão do pwb

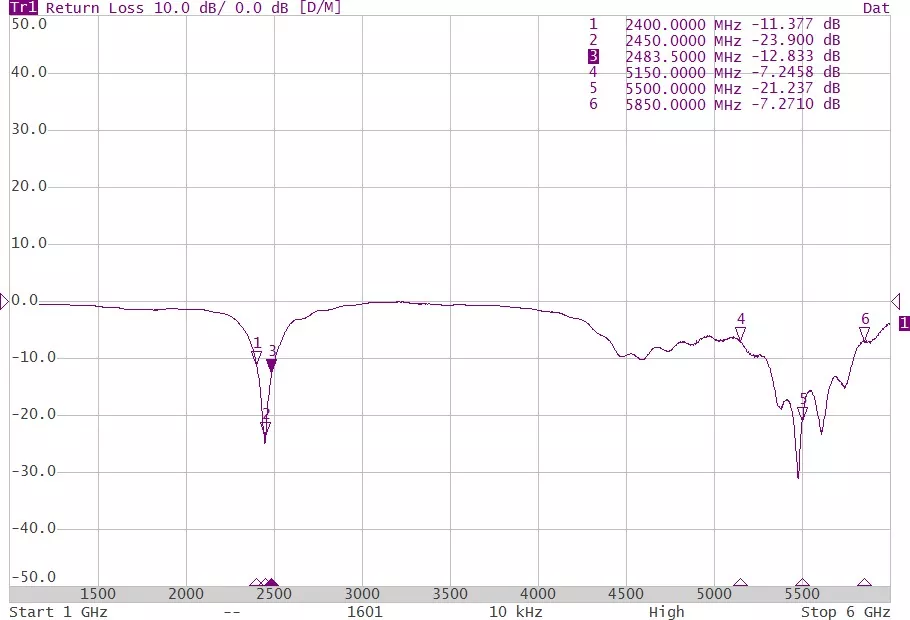

Perda de retorno de resultados de medição

Vantagens do produto em comparação com os concorrentes

Guia de instalação e uso com ilustrações

Esta antena WiFi para fone de ouvido apresenta um design padronizado de montagem em superfície, compatível com posicionamento automatizado de SMT e soldagem manual. É fácil de instalar e altamente adaptável, com instruções de instalação claras e diretas:

1. Preparativos antes da instalação

Limpe a área de instalação da placa-mãe do fone de ouvido para garantir que a superfície esteja livre de óleo, poeira e detritos. Confirme se a área livre ao redor da placa-mãe tem pelo menos 3 mm de distância de componentes metálicos, baterias e tampas de blindagem para evitar interferência de sinal. Prepare ferramentas como uma estação de solda de temperatura constante, pasta de solda e pinça antiestática e execute todas as operações com as devidas precauções antiestáticas.

2. Instalação de solda para montagem em superfície

Alinhe a antena precisamente com o bloco predefinido na placa-mãe e fixe-a no lugar usando uma pinça antiestática. Use uma estação de solda de temperatura constante (com temperatura controlada entre 320–350°C) para soldagem manual ou utilize equipamento automatizado SMT para montagem em lote. Após a soldagem, inspecione as juntas de solda para garantir que estejam completas, sem solda a frio, falta de juntas ou pontes, garantindo conectividade de circuito estável.

3. Fixação e Detecção de Posição

Prenda a antena em uma área aberta da caixa do fone de ouvido, evitando a faixa metálica da cabeça e a unidade do alto-falante. Após a instalação, conecte o dispositivo para realizar testes de sinal, verificando a velocidade da conexão WiFi, intensidade do sinal e parâmetros de latência. Assim que nenhuma anormalidade for detectada, o dispositivo poderá ser usado normalmente.

4. Precauções de uso

Não dobre o corpo cerâmico da antena durante a instalação, pois isso pode danificar a estrutura ressonante interna. Evite instalar componentes metálicos ao redor da antena para evitar a blindagem do sinal. Durante o uso normal, mantenha a antena longe de altas temperaturas e ambientes úmidos para prolongar efetivamente sua vida útil.

Perguntas frequentes

Q1: Esta antena WiFi para fone de ouvido suporta WiFi 6?

R: Totalmente suportado, o produto é compatível com toda a gama de protocolos WiFi4, WiFi5 e WiFi6, oferecendo cobertura de banda dupla nas frequências de 2,4 GHz e 5 GHz, atendendo aos requisitos de conectividade de ponta dos mais recentes fones de ouvido inteligentes sem fio.

Q2: A antena pode ser personalizada de acordo com as dimensões da placa-mãe do fone de ouvido?

R: Suporta personalização completa, incluindo tamanho, tipo de pino, parâmetros de impedância, ângulo de radiação e compatibilidade de banda de frequência. A equipe de P&D pode desenvolver rapidamente soluções e produzir protótipos para testes com base na estrutura do equipamento do cliente.

Q3: Quanto tempo dura a garantia do produto e como os problemas de qualidade são tratados?

R: Todos os produtos vêm com garantia de um ano. Cada unidade passa por uma inspeção completa antes de sair da fábrica. No caso de problemas de qualidade não causados ​​pelo homem, os clientes podem desfrutar de substituição ou reparo gratuito. Para defeitos de lote, estão disponíveis reembolsos e trocas totais, garantindo proteção abrangente dos direitos do cliente durante todo o processo.

Q5: Você é um fornecedor direto da fábrica e oferece suporte a pedidos de comércio internacional?

R: Somos uma fábrica e fabricante direto de antenas WiFi para fones de ouvido, sem intermediários. Possuímos qualificações completas de exportação e temos experiência de longo prazo no tratamento de pedidos comerciais globais, fornecendo documentação completa de desembaraço aduaneiro e certificação.
