Antena de remendo cerâmico

A Antena Bluetooth Ceramic Patch é uma antena RF integrada miniaturizada especialmente desenvolvida para a banda de comunicação Bluetooth de 2,4 GHz. Ele usa cerâmica de alto dielétrico como substrato central e é fabricado por meio de sinterização camada por camada em alta temperatura e gravação de circuito de metal de precisão.

Esta antena é um componente transceptor RF de patch passivo. Não requer fiação externa ou uma grande área livre durante a instalação.

Com seu material dielétrico alto e estrutura compacta, ele consegue transmissão e recepção eficiente de sinal Bluetooth em um espaço limitado, ao mesmo tempo que oferece vantagens como baixo consumo de energia, forte desempenho anti-interferência e alta estabilidade.

É amplamente utilizado como uma solução de antena integrada de última geração para produção em massa de dispositivos vestíveis Bluetooth, produtos domésticos inteligentes, terminais IoT e dispositivos Bluetooth montados em veículos.

Como funciona

A antena de patch cerâmico Bluetooth Qianmu Communication adota uma ressonância cerâmica dielétrica alta e estrutura de radiação microstrip, consistindo em um substrato dielétrico de cerâmica, patch de radiação de metal de superfície e camada de correspondência de solo inferior.

A estrutura fornece transmissão de sinal estável, controle preciso de parâmetros e desempenho confiável verificado através de testes de laboratório.

Ressonância de banda precisa

Usando um substrato cerâmico dielétrico de 9,2 de altura, a antena corresponde com precisão a toda a banda de frequência Bluetooth de 2.400–2.483,5 MHz. Com precisão de correspondência de banda de até 99,6%, ele reduz efetivamente o deslocamento de frequência e a atenuação do sinal, ajudando a resolver problemas de atraso e desconexão do Bluetooth.

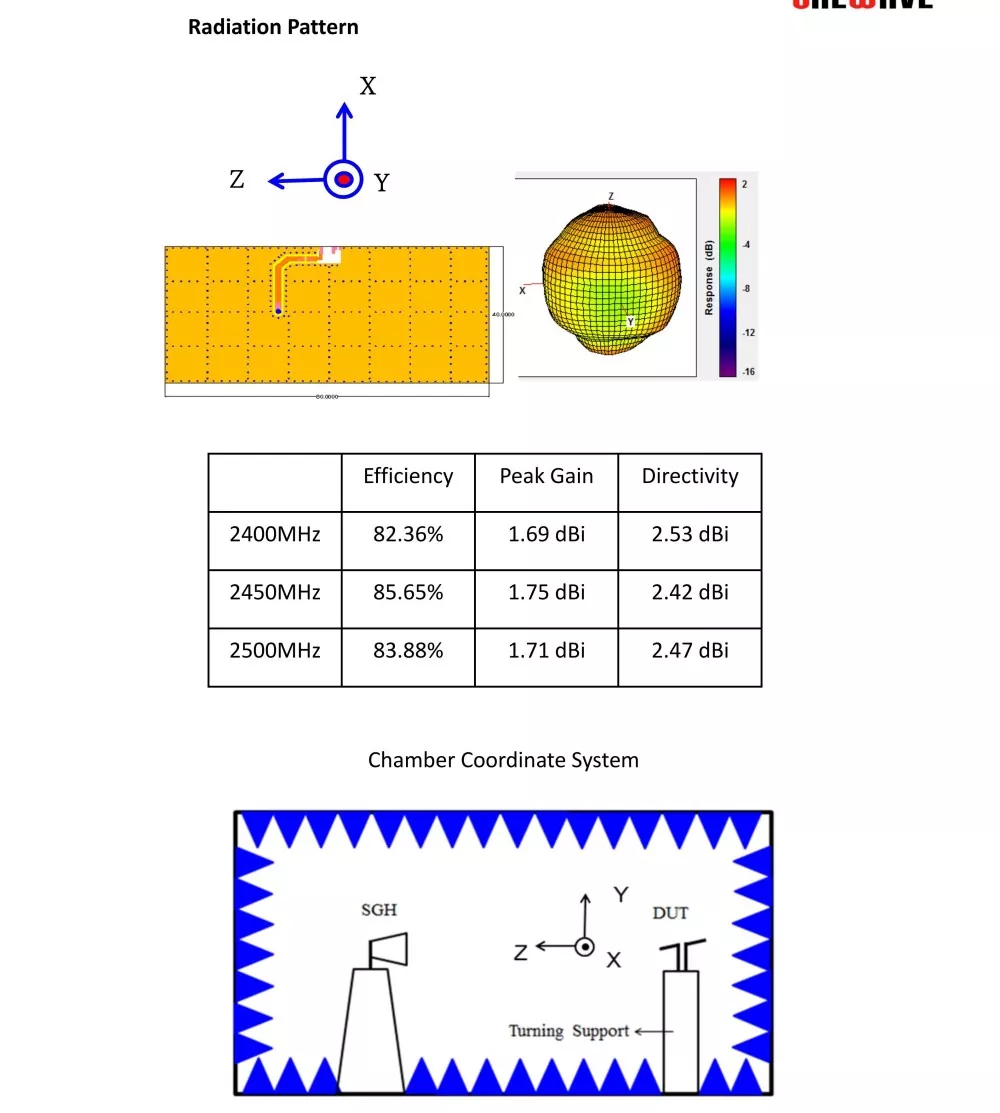

Radiação Omnidirecional 360°

O circuito microstrip de precisão de superfície gera um campo de radiação eletromagnética uniforme com uniformidade de radiação de até 95%. Em comparação com antenas PCB comuns, reduz significativamente os pontos cegos do sinal e fornece conexões multiângulos mais estáveis ​​para dispositivos.

Forte resistência à interferência eletromagnética

O material dielétrico cerâmico fornece isolamento eletromagnético inerente, ajudando a proteger a interferência dos chips da placa-mãe, fontes de alimentação e ruído da bateria. Sob condições complexas, a relação sinal-ruído é aumentada em 4–6dB, proporcionando melhor desempenho anti-interferência do que antenas convencionais de mola e PCB.

Correspondência de impedância de baixa potência

A antena adota correspondência de impedância precisa padrão de 50Ω com uma relação de onda estacionária de ≤1,3, garantindo perda de sinal extremamente baixa. Ele pode reduzir o consumo de energia do Bluetooth em 15%, tornando-o adequado para aplicações BLE de baixo consumo de energia e requisitos de bateria de longa duração.

Operação estável sob ampla faixa de temperatura

A estrutura sinterizada integrada de alta temperatura proporciona excelente estabilidade térmica. Após testes de ciclo de alta e baixa temperatura de -40°C a +85°C, o desvio de frequência permanece dentro de ≤±2MHz. A antena mantém desempenho estável em ambientes de alta e baixa temperatura.

Guia de seleção de produtos

Muitos desenvolvedores e compradores de hardware concentram-se apenas no tamanho e ignoram a adequação das condições e parâmetros de trabalho, resultando em retrabalho na produção em massa e falhas nos terminais. Ao escolher uma antena de cerâmica Bluetooth, você pode combiná-la com precisão de acordo com três dimensões principais:

• Selecione com base nos requisitos de energia do dispositivo: para dispositivos BLE de baixo consumo alimentados por bateria e dispositivos vestíveis, priorize antenas de cerâmica padrão de consumo ultrabaixo para aumentar significativamente a vida útil da bateria do dispositivo; Para dispositivos plug-in, escolha a versão aprimorada de alto ganho.

• Selecione com base nas condições de operação: Para equipamentos civis internos com temperatura normal, um modelo normal é aceitável; Para equipamentos montados em veículos, externos e industriais, devem ser selecionados modelos antivibração de alta temperatura de nível industrial. Eles podem suportar ambientes agressivos e seu desempenho não se deteriorará após um longo período de uso.

• Selecione com base na estrutura do equipamento: Para equipamentos com corpo muito pequeno e sem headroom reservado, opte por modelos miniaturizados de montagem em superfície; Para dispositivos que exigem transmissão Bluetooth de longa distância e rede Mesh, escolha modelos personalizados de alto ganho e alta anti-interferência.

Perguntas frequentes

Q1: Qual é a maior vantagem de uma antena de cerâmica Bluetooth em relação a uma antena normal?

A1: As principais vantagens são alta estabilidade, baixo consumo de energia, forte anti-interferência, resistência a altas e baixas temperaturas, alta consistência na produção em massa, abordando perfeitamente os pontos problemáticos de antenas PCB comuns e antenas de mola, como fácil interferência, grande desvio de frequência, alto consumo de energia e baixa resistência à vibração, especialmente adequado para produção em massa de hardware inteligente de última geração, dispositivos industriais e automotivos.

Q2: Esta antena suporta protocolo de baixa potência Bluetooth 5.0/5.1/5.3 BLE?

A2: Totalmente suportado. É compatível com todas as versões do protocolo Bluetooth, compatível com BLE de baixo consumo de energia, rede Bluetooth Mesh, transmissão sem fio universal 2.4G e compatível com todos os principais módulos Bluetooth do mercado.

Q3: O tamanho, os parâmetros e o LOGOTIPO da marca podem ser personalizados?

A3: Suporta personalização total. Como fábrica de origem, ela pode ajustar o tamanho, a impedância e o ganho da antena de acordo com os requisitos do cliente, suportar a impressão em serigrafia do LOGOTIPO exclusivo do cliente na caixa e se adaptar aos requisitos de produção em massa de marca própria OEM/ODM.
