Antena SUD

Antena LDS (Antena de Estruturação Direta de Laser) é uma estrutura de RF baseada em 3D-MID fabricada pela aplicação de ativação de laser em substratos plásticos moldados por injeção, seguida por revestimento químico seletivo para formar traços de antena condutiva.

O processo permite que padrões condutores sejam definidos diretamente em componentes tridimensionais do invólucro, onde a geometria da antena é incorporada na estrutura mecânica em vez de montada como uma peça de RF separada.

Ao contrário das antenas convencionais estampadas ou de chapa metálica que requerem montagem discreta dentro do dispositivo, a Antena LDS integra a estrutura radiante no gabinete ou na estrutura plástica interna, permitindo que o caminho da antena siga geometrias 3D complexas, mantendo características elétricas definidas.

Do ponto de vista do sistema, a tecnologia LDS pertence ao 3D-MID (dispositivo de interconexão moldado tridimensional), onde um único componente moldado pode combinar funções estruturais, condutivas e de alojamento através da metalização seletiva de superfícies ativadas por laser.

Princípio de funcionamento

O processo de fabricação de antenas LDS pode ser dividido em quatro etapas principais:

Passo 1 – Moldagem por Injeção: Usando plásticos funcionais específicos do LDS (contendo aditivos compostos metal-orgânicos especiais), um suporte ou invólucro de plástico tridimensional é produzido por meio de moldagem por injeção.

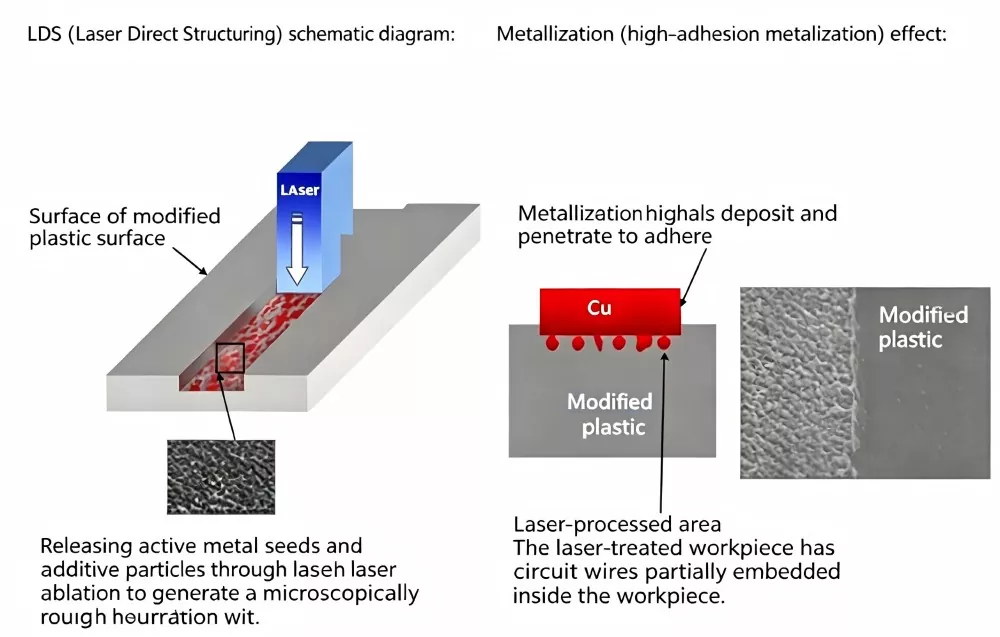

Passo 2 – Ativação do Laser: O computador controla o movimento do laser de acordo com a trajetória do padrão condutor, projetando o laser na superfície do componente plástico tridimensional e ativando o padrão do circuito em segundos. Nas áreas irradiadas pelo laser, os aditivos são ativados, criando uma superfície microscopicamente rugosa propícia à deposição de metal.

Passo 3 – Revestimento Químico: Coloque as peças plásticas ativadas em um banho de revestimento químico, onde metais como cobre, níquel e ouro são depositados seletivamente nas áreas ativadas, formando traços condutores.

Etapa 4 – Montagem e Teste: O invólucro LDS para o circuito da antena é conectado eletricamente à placa-mãe PCB por meio de contatos de mola, pinos ou conectores B2B. Após uma inspeção completa utilizando um analisador de rede, o conjunto é entregue.

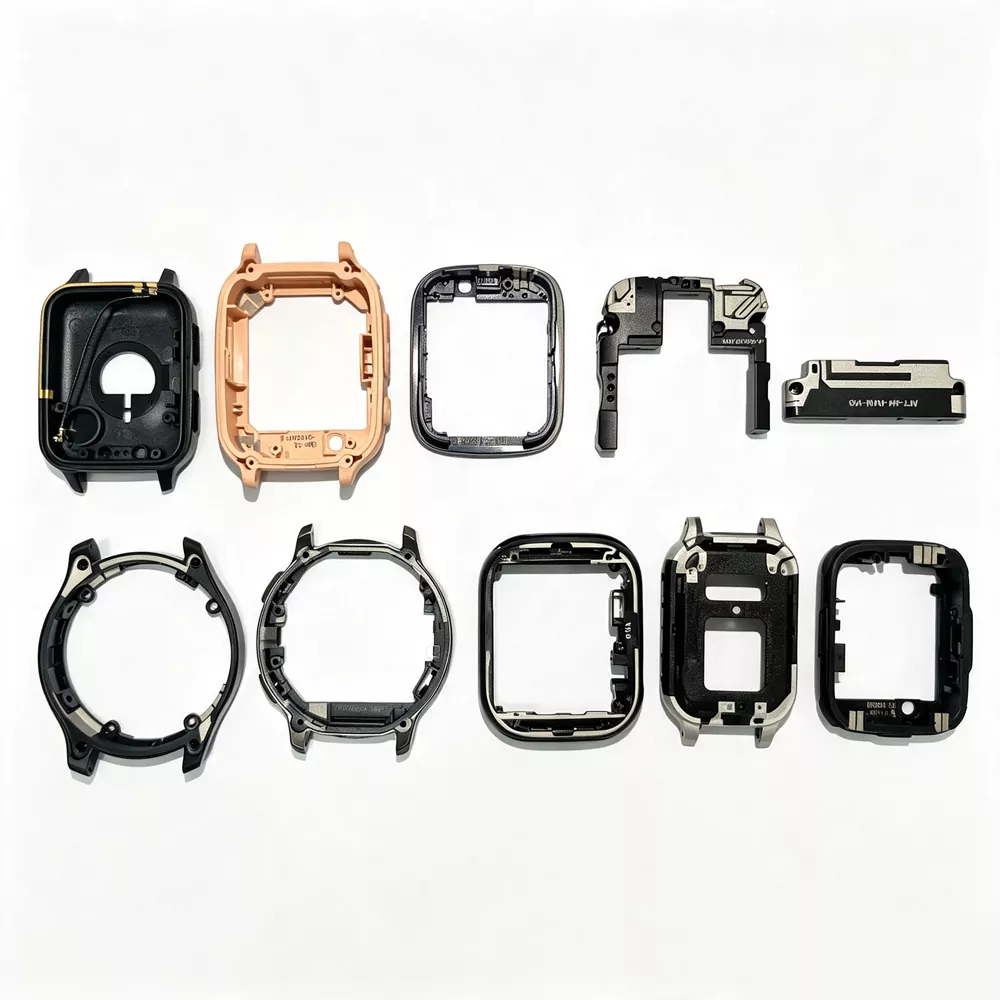

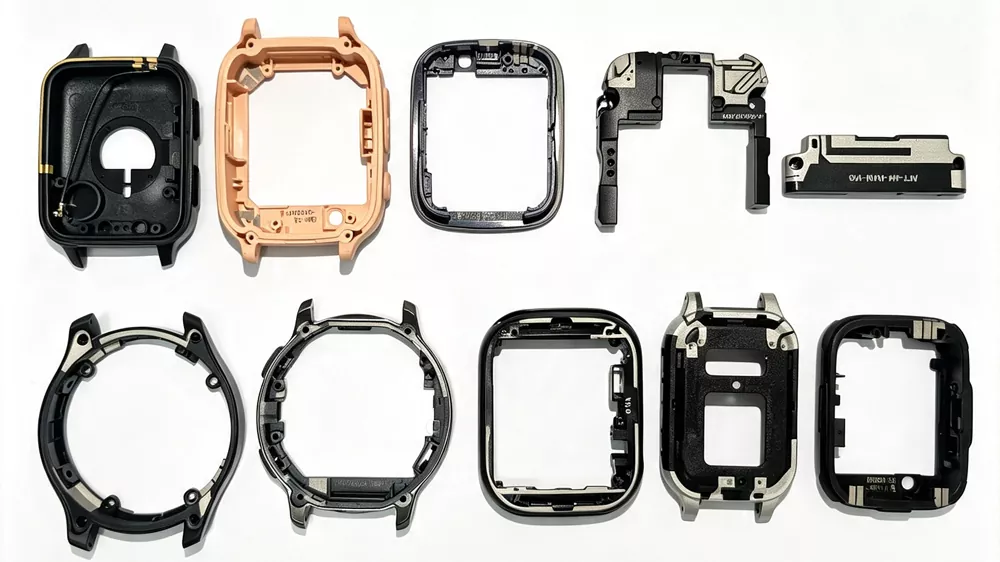

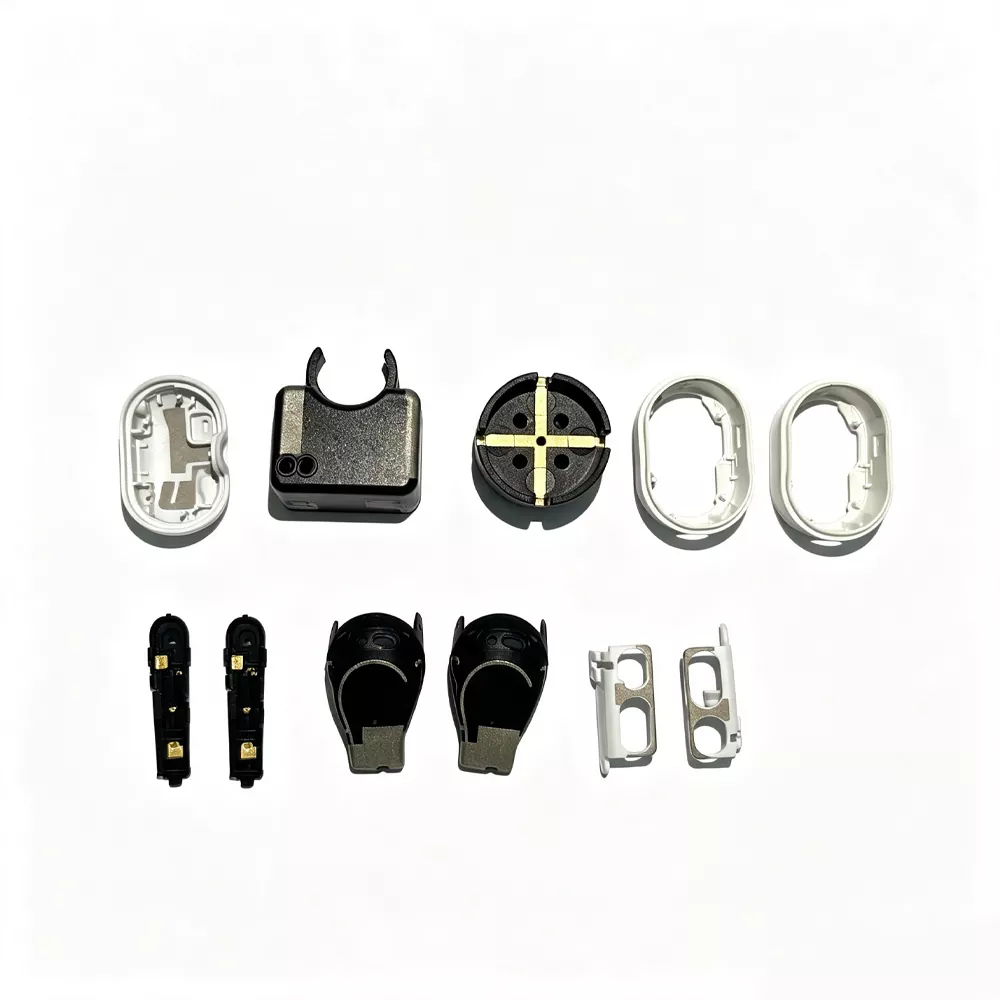

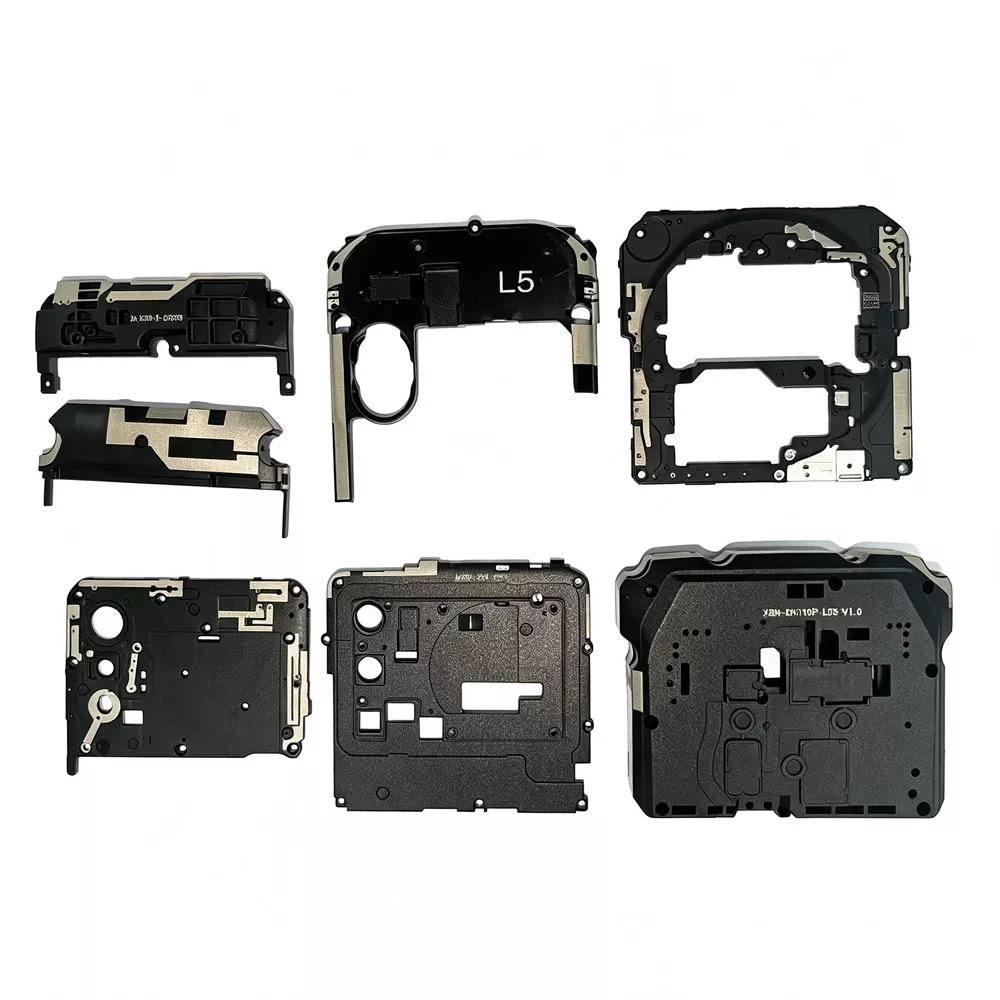

Dispositivos aplicáveis

A tecnologia de antena LDS é amplamente utilizada em vários setores e aplicações sem fio:

Principais argumentos de venda

1. Alta capacidade de integração espacial

As antenas LDS podem ser integradas diretamente em invólucros de dispositivos ou suportes estruturais, permitindo designs de produtos mais finos sem comprometer significativamente o desempenho de RF. A folga da antena é obtida por meio de padrões 3D precisos em substratos plásticos, tornando-a adequada para dispositivos sem fio multibanda compactos.

2. Estabilidade da produção e consistência do processo

A estruturação a laser oferece alta repetibilidade e resolução de padrão estável, tornando-a adequada para ambientes de produção contínua. Cada unidade é normalmente validada por meio de testes de RF, com parâmetros-chave como S11 verificados para garantir o desempenho correspondente às metas do projeto.

3. Interferência de RF interna reduzida

Como os padrões condutores são formados diretamente no invólucro do dispositivo, as estruturas LDS reduzem a dependência da fiação interna e minimizam a interferência causada por componentes metálicos próximos dentro do invólucro.

4. Capacidade de integração de antena multibanda

Múltiplas antenas funcionais (LTE/GSM/Wi-Fi/Bluetooth/GNSS) podem ser integradas em um único substrato 3D, reduzindo a contagem geral de componentes e simplificando a arquitetura de RF no nível do sistema.

5. Capacidade flexível de design de RF 3D

A tecnologia LDS suporta a implementação de geometrias condutoras complexas em superfícies curvas, permitindo que o layout da antena siga contornos mecânicos enquanto mantém restrições de RF definidas em diferentes bandas de frequência.

Especificações Técnicas

Processo e precauções de gravação a laser

（1）Notas sobre projeto de circuito condutivo

① O roteamento de rastreamento em substratos LDS 3D deve evitar transições frequentes de ângulos agudos. Em estruturas multifacetadas, o roteamento contínuo através de superfícies adjacentes geralmente melhora a estabilidade do processo e a uniformidade do revestimento, especialmente em caixas maiores.

② A largura mínima do traço definida a laser é normalmente em torno de 0,2 mm, dependendo da resolução do projeto e da geometria do substrato.

③ O espaçamento mínimo entre traços condutores adjacentes é geralmente mantido acima de 0,5 mm para reduzir o risco de formação de pontes de revestimento durante a deposição eletroquímica.

④ A folga entre áreas condutoras e limites do gabinete é normalmente controlada em escala submilimétrica. Uma distância tampão de aproximadamente 1–2 mm perto das paredes da cavidade é comumente aplicada para reduzir a contaminação das bordas durante o processamento a laser.

⑤ A geometria da superfície influencia o comportamento do revestimento. Regiões planas tendem a fornecer ativação do laser e consistência de revestimento mais estáveis, enquanto superfícies curvas podem introduzir variação na espessura e adesão devido a diferenças de exposição angular.

⑥ Após a estruturação a laser, as peças são transferidas diretamente para galvanoplastia para minimizar a oxidação e contaminação da superfície antes da metalização.

（2） Requisitos de armazenamento de produtos LDS antes do revestimento e revestimento

① As peças ativadas por laser devem ser armazenadas em condições de umidade controlada (normalmente abaixo de 60% de umidade relativa) e transferidas para galvanização assim que o fluxo do processo permitir, para reduzir o risco de oxidação da superfície.

② O contato direto com superfícies processadas a laser é evitado, pois a contaminação pode afetar a qualidade subsequente da deposição do metal.

③ Bandejas ou acessórios dedicados são usados ​​durante o manuseio e transporte para manter a estabilidade posicional e evitar danos à superfície ou micro-riscos.

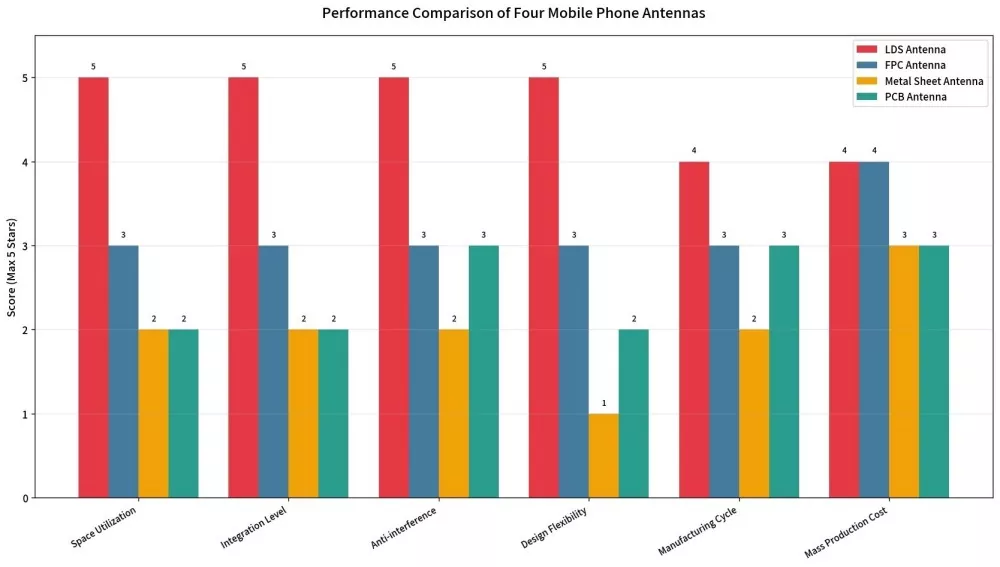

Compare com colegas

Processo de Controle de Qualidade

1. Inspeção de materiais recebidos: teste do conteúdo de aditivos metálicos em partículas plásticas projetadas especificamente para LDS

2. Controle de moldagem por injeção: Precisão dimensional ± 0,05 mm

3. Marcação a laser: inspeção óptica automatizada AOI para integridade do circuito

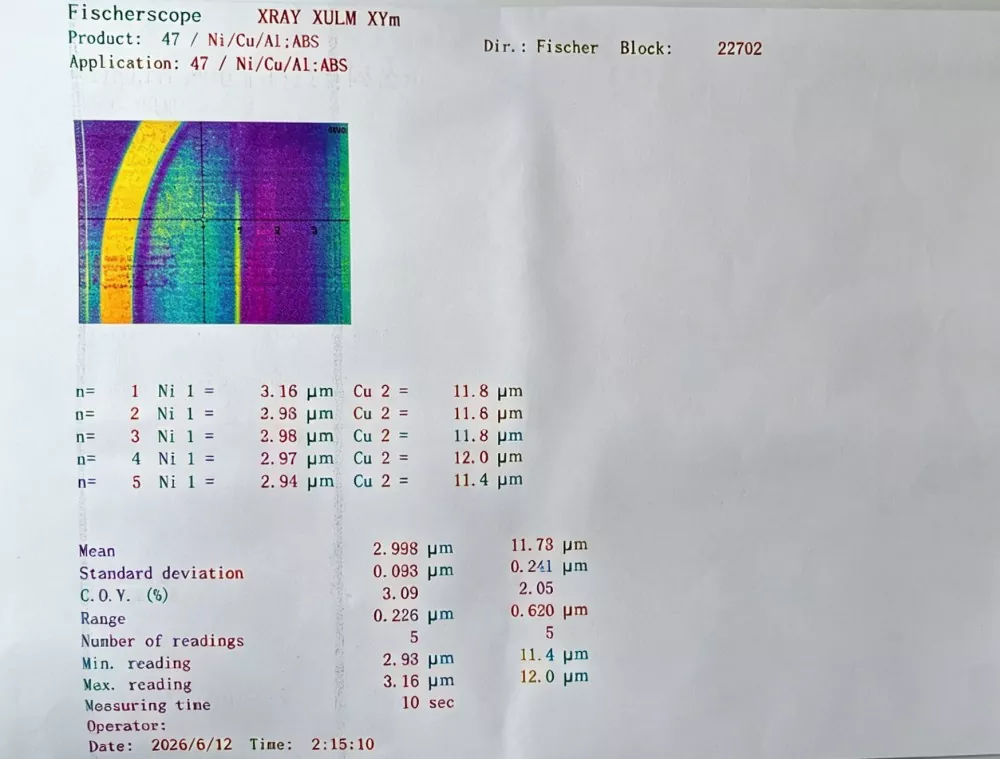

4. Revestimento químico: Inspeção de uniformidade da espessura do revestimento (camada de cobre ≥ 5 μm, camada de níquel/ouro ≥ 0,1 μm)

5. Teste de RF: O analisador de rede realiza uma inspeção completa de S11, VSWR, ganho e eficiência.

6. Inspeção de amostragem de confiabilidade:Cem gradeTeste de adesão com tudo incluído

Como fornecedor confiável, cada lote de nossos produtos vem com um relatório de teste que pode ser rastreado até o lote de matéria-prima correspondente.

Como escolher produtos de antena LDS

1. Veja os requisitos de banda de frequência

Especifique claramente quais bandas de frequência de comunicação o dispositivo precisa suportar – 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC e outros. Diferentes bandas de frequência correspondem a diferentes designs de roteamento de antena.

2. Verifique o espaço de instalação

- A caixa do dispositivo possui espaço suficiente para layout LDS?

- A antena precisa seguir o roteamento ao longo de uma superfície curva 3D? É precisamente aí que o SUD se destaca.

3. Verifique a seleção do substrato

O material do substrato para antenas LDS deve ser um plástico funcional específico para LDS. As opções comuns incluem PC, ABS, PC+ABS e LCP. Diferentes materiais têm suas próprias vantagens e desvantagens em termos de resistência à temperatura, constante dielétrica e resistência mecânica.

4. Verifique o prazo de entrega e a quantidade mínima do pedido.

Como fabricante, oferecemos:

- Estágio de amostra: 10 Prototipagem rápida

- Lote pequeno: 100–1.000 unidades, entrega em 2 semanas

- Produção em grande escala: Capacidade mensal superior a 100.000 unidades, com prazos de entrega garantidos.

Perguntas frequentes

P: Qual é a diferença entre uma antena LDS e uma antena FPC?

R: Uma antena FPC é uma solução de circuito flexível instalada dentro do dispositivo, exigindo espaço planar dedicado. UmAntena SUDé estruturado diretamente a laser na caixa ou suporte do dispositivo, permitindo melhor adaptação a superfícies 3D e melhor aproveitamento do espaço. Ele também fornece maior capacidade de integração e desempenho anti-interferência mais forte em comparação com soluções FPC tradicionais.

P: Qual é a quantidade mínima de pedido para personalização?

R: Nenhuma quantidade mínima de pedido é necessária durante a fase de amostra. Apoiamos solicitações de amostras, produção de pequenos lotes a partir de 100 unidades e pedidos de grandes volumes com base nas necessidades do cliente. Como fábrica direta, oferecemos suporte flexível à produção em diferentes etapas do projeto.

P: Quais informações são necessárias para personalização?

R: Os clientes podem fornecer desenhos CAD 3D do dispositivo (formato STEP ou IGS), banda de frequência alvo, layout de PCB e tipo de conector. Nossa equipe de engenharia cuidará do projeto de rotas, otimização de simulação e verificação de protótipo.

P: Esta tecnologia pode suportar aplicações de ondas milimétricas 5G?

R: Sim. A tecnologia oferece suporte a projetos de antenas para bandas de frequência Sub-6 GHz e de ondas milimétricas. A solução final será otimizada de acordo com a estrutura do dispositivo, espaço disponível e desempenho de frequência necessário.

P: Qual é a vida útil da antena?

R: Testes de confiabilidade mostram que após 100 ciclos térmicos de -40°C a +85°C e testes de alta temperatura/alta umidade a 85°C/85% UR por 168 horas, a degradação do desempenho permanece abaixo de 5% enquanto a adesão permanece estável. A vida útil projetada pode exceder 10 anos.

P: Você pode fornecer suporte para ajuste de antena?

R: Sim. Fornecemos serviços completos de ajuste, incluindo simulação, prototipagem e otimização em nível de sistema, ajudando os produtos a atender aos requisitos de certificação como CTA, CE e FCC.
