Antena Primavera

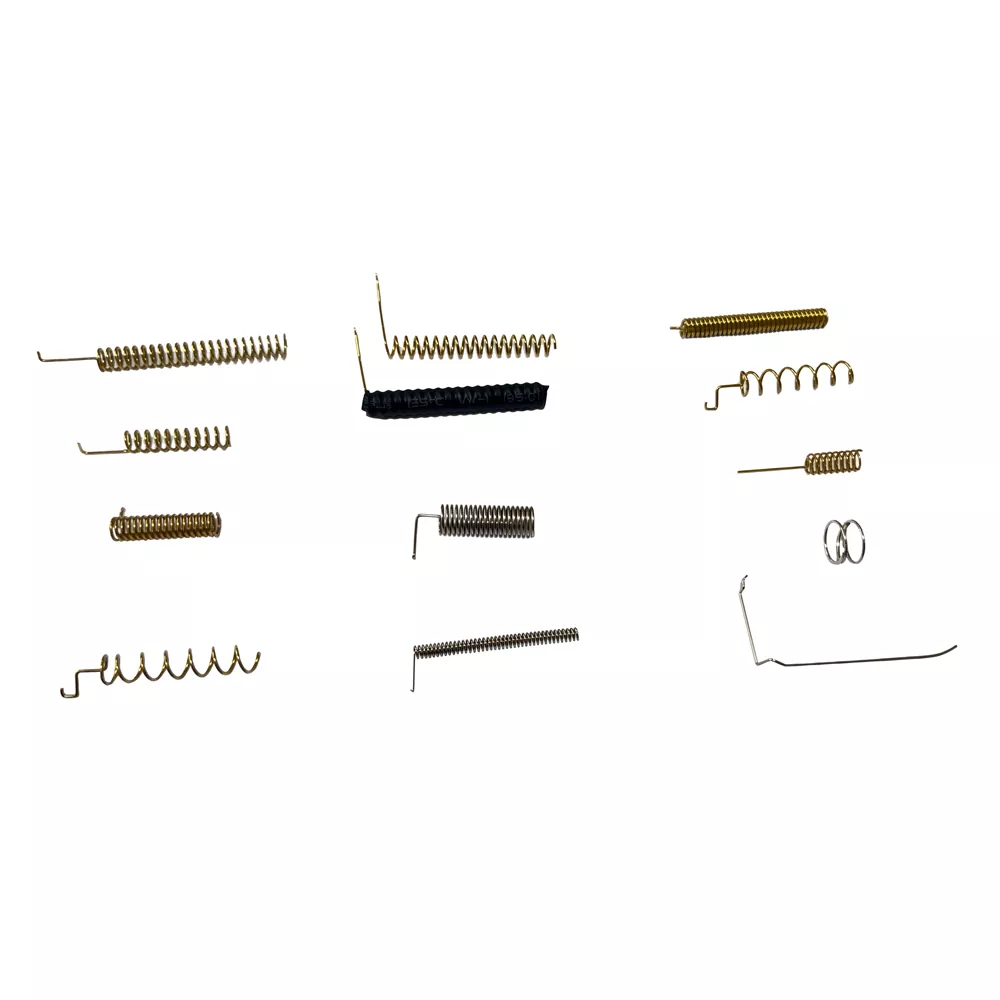

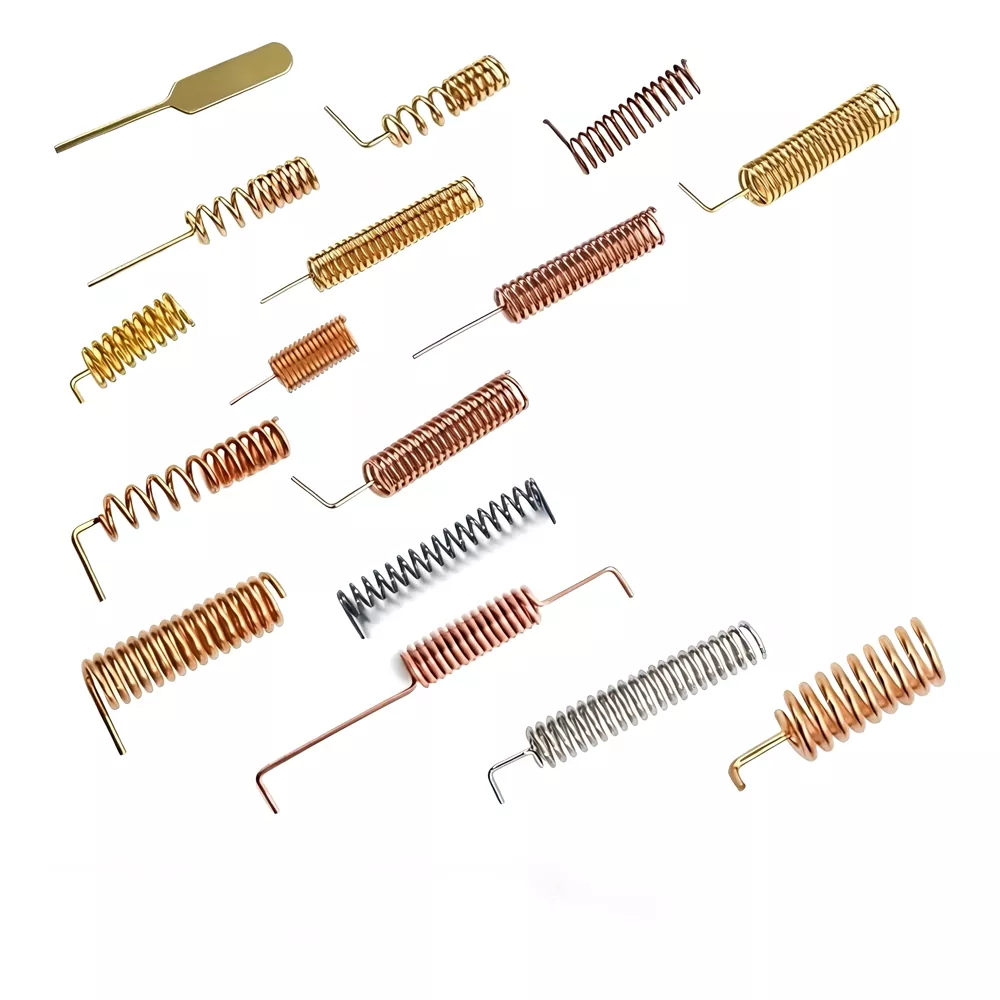

Como fornecedor profissional, a Qianmu Communication oferece serviços personalizados de antenas de mola helicoidal de alta precisão. Feito de materiais premium.Aço carbono niquelado Feito de bronze fosforoso, possui condutividade excepcional e resistência à corrosão. Somos confiáveis.Fabricante chinêsOferecemos uma solução completa que vai desde a prototipagem até a produção em massa, amplamente utilizada em IoT, controles remotos e módulos de comunicação sem fio.
Uma antena de mola (também conhecida como antena helicoidal) é uma estrutura de antena na qual um condutor de metal é enrolado em forma de mola espiral, usando o condutor de metal configurado helicoidalmente como meio para transmissão de sinal. Ele apresenta um design de impedância de 50 ohms e consiste em três componentes principais: um fio de cobre interno (usado para transmitir e receber sinais), um fio de blindagem externo (projetado para bloquear interferência eletromagnética externa) e uma camada isolante externa (que neutraliza os efeitos da capacitância e indutância externas). Juntos, esses componentes formam um sistema fechado com forte desempenho anti-interferência.
Shenzhen Qianmu Communication Technology Co., Ltd., uma empresa profissional especializada em P&D, fabricação e vendas de antenas de produtos de comunicação, está profundamente engajada no campo de antenas há muitos anos e está comprometida em fornecer aos clientes globais soluções de antenas de mola de alta qualidade.
Especificações Técnicas
A antena de mola Qianmu Communication cobre múltiplas bandas de frequência que variam de baixas a altas frequências, atendendo aos requisitos de vários cenários de aplicação. Os principais parâmetros técnicos são os seguintes:
|
Item de parâmetro |
Faixa de especificações |
|
Faixa de frequência |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Ganho |
0,8dBi ~ 3,5dBi |
|
Impedância |
50Ômega |
|
ROE |
≤1,5 ~ ≤1,8 |
|
Polarização |
Polarização Vertical / Polarização Circular |
|
Padrão de radiação |
Omnidirecional |
|
Capacidade de energia |
Máx. 50W |
|
Temperatura operacional |
-40℃ ~ +85℃ |
|
Eficiência da Antena |
35~80% (depende do ambiente de instalação) |
|
Material |
Cobre, chapeamento de ouro, chapeamento de níquel, etc. |

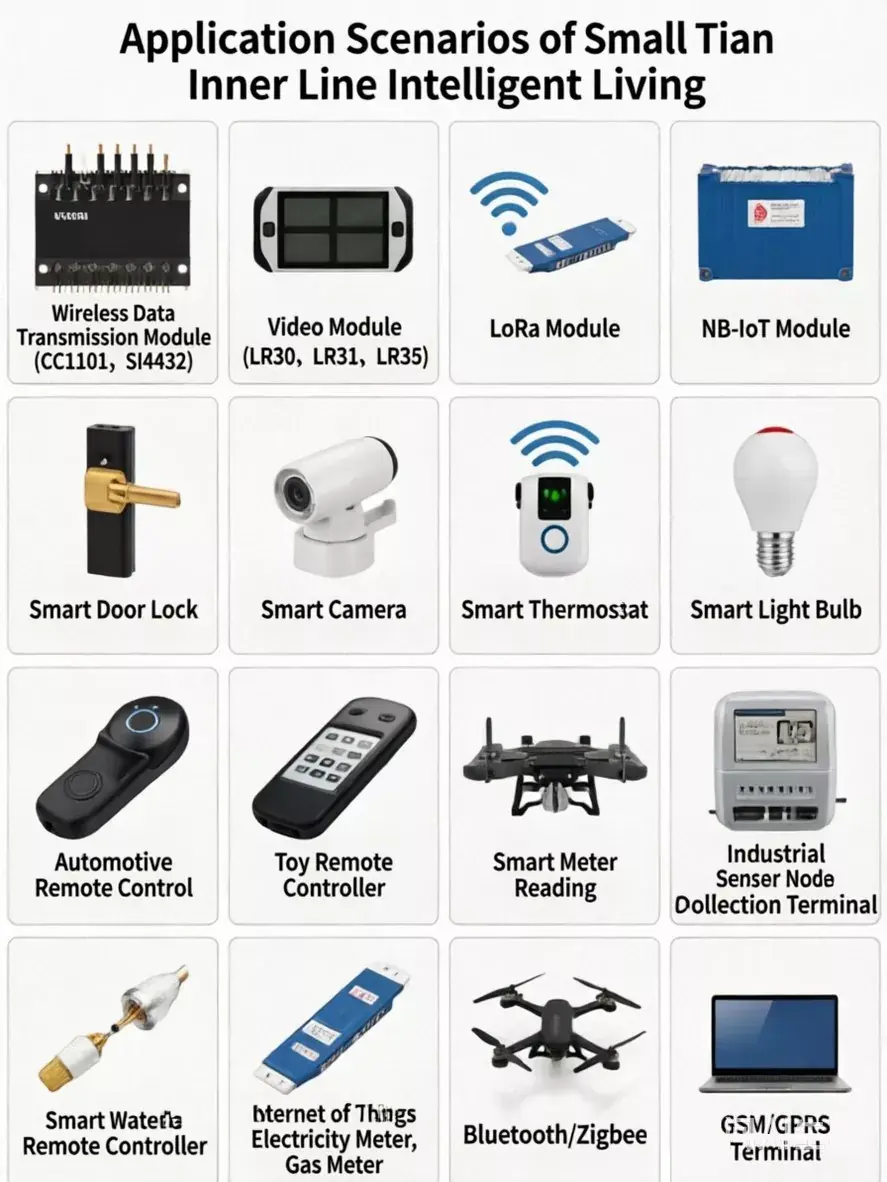

Dispositivos aplicáveis
A antena de mola de comunicação Qianmu é amplamente utilizada nos seguintes dispositivos e cenários:
Módulo de transmissão de dados sem fio: CC1101, Si4432 e outros módulos RF sem fio
Módulos LoRa: LR30, LR31, LR36 e outros módulos de comunicação LoRa
Módulo NB-IoT: terminal de comunicação sem fio NB-IoT
Dispositivos domésticos inteligentes: fechaduras inteligentes, câmeras inteligentes, termostatos inteligentes, lâmpadas inteligentes e muito mais
Dispositivos de controle remoto sem fio: chaves remotas de carro, controles remotos de brinquedo, controles remotos industriais e muito mais
Terminal IoT: nós sensores IoT, terminais de aquisição de dados
Medição inteligente: medidores inteligentes de água, eletricidade e gás
Módulo Bluetooth/Zigbee: comunicação sem fio Bluetooth, dispositivos de rede Zigbee
Telemetria de drones: link de dados para drones pequenos
Dispositivos GSM/GPRS: modems GSM, sistemas de monitoramento remoto
Comparação com produtos concorrentes
|
Item de comparação |
Antena de mola de comunicação Qianmu |
Antena PCB |
Antena Haste Externa |
|
Ganho |
0,8~3,5 dBi |
2~6dBi |
Relativamente alto |
|
Desempenho omnidirecional |
★★★★★ Excelente |
★★☆ Direcionalidade forte |
★★★★ Bom |
|
Tamanho |
★★★★ Compacto |
★★★★★ Ultrapequeno |
★★☆ Grande |
|
Capacidade anti-interferência |
★★★★★ Forte |
★★★ Média |
★★★★ Relativamente forte |
|
Flexibilidade de instalação |
★★★★★ Extremamente flexível |
★★★ Corrigido apenas em PCB |
★★★ Instalação externa necessária |
|
Custo |
★★★★ Moderado |
★★★★★ Baixo |
★★☆ Relativamente alto |
|
Modificação de projeto |
★★★★ Flexível |
★★☆ Refazer PCB necessária |
★★★ Comum |
A antena de mola Qianmu Communication atinge um equilíbrio ideal entre cobertura omnidirecional, capacidade anti-interferência, flexibilidade de instalação e custo geral, tornando-a uma escolha de antena integrada ideal para IoT e dispositivos de comunicação sem fio.

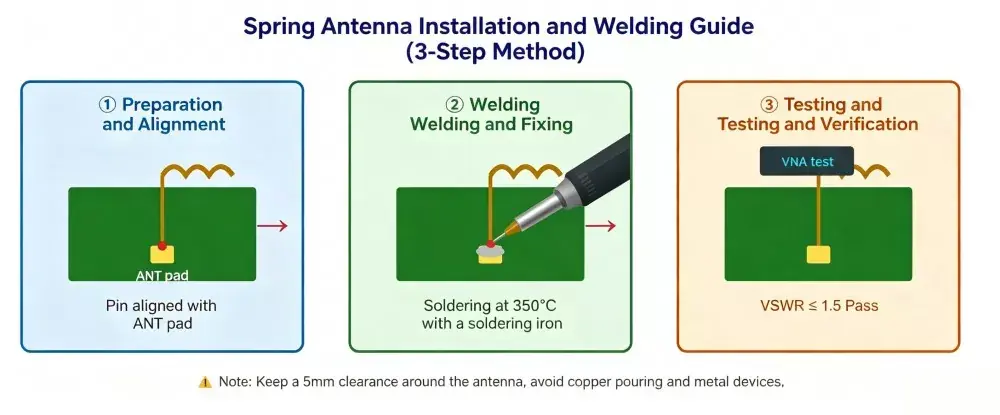

Guia de instalação
Passo 1: Prepare-se para Soldagem
Alinhe o pino (geralmente um único pino ou almofada de solda) na extremidade da antena de mola com a almofada de solda ANT reservada na PCB. A almofada de solda deve ser conectada à linha de alimentação de RF, como uma linha microstrip de 50 ohms ou guia de onda coplanar, para garantir a transmissão adequada do sinal.
Etapa 2: Soldagem e Fixação
Dobre a seção em forma de gancho e conecte-a ao pino ANT do módulo sem fio e, em seguida, conclua o processo de soldagem com segurança. A soldagem por refluxo é recomendada porque é compatível com processos padrão de montagem em superfície.
Etapa 3: Inspeção e Teste

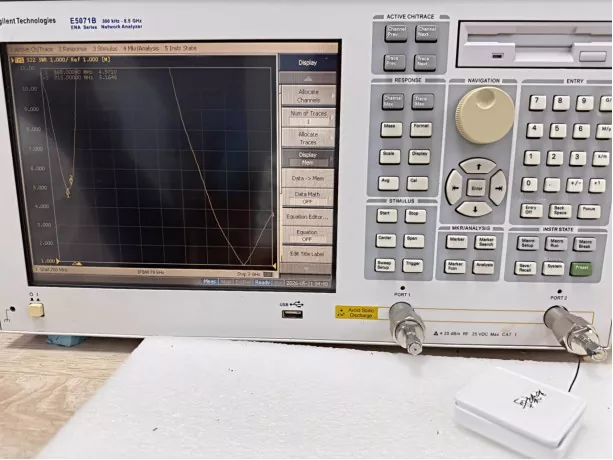

Após a soldagem, use um analisador de rede vetorial para medir a relação de onda estacionária de tensão (VSWR) e verificar se o desempenho de RF atende às especificações exigidas.
Notas
1. Mantenha a zona livre: Evite passar fios e colocar componentes metálicos em um raio de 5 mm da antena; não cubra a bateria ou a tampa de proteção a 10 mm ou mais acima da parte inferior.
2. Linha de transmissão de 50Ω: Conecte o chip RF diretamente por meio de uma microstrip na mesma camada ou um stripline na camada interna; use chanfros de 45° nos cantos para evitar mudanças abruptas de impedância.
3. Fique longe de metal: ao usar uma antena de mola, o primeiro passo é garantir que a antena seja mantida longe de materiais metálicos, incluindo planos de aterramento em placas de circuito, traços de fiação, baterias, telas, invólucros de metal e muito mais.
4. Direção de soldagem consistente: Na produção em massa, é essencial garantir que a direção de soldagem da antena corresponda à direção de soldagem especificada pelo fabricante da antena no momento da seleção.
5. Ajuste e Margem: Se o ambiente eletromagnético de todo o dispositivo com invólucro de plástico for complexo, uma rede π pode ser reservada na extremidade de RF, e a frequência ressonante pode ser ajustada com precisão usando um capacitor ajustável variando de 3 pF a 6,8 pF.
Como escolher uma antena de mola?
|
Etapas de seleção |
Pontos-chave |
Detalhes |
|
1. Confirme a frequência operacional |
Selecione a antena por protocolo de comunicação e banda de frequência |
Bandas de frequência comuns: • 315 MHz: dispositivos de controle remoto tradicionais • 433 MHz: LoRa, medidores inteligentes, controles remotos industriais • 470/490 MHz: equipamentos IoT industriais • 868/915 MHz: bandas ISM para Europa e América do Norte • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Banda GSM: módulos de comunicação celular |
|
2. Avalie os requisitos de ganho |
Combine o ganho com a distância de transmissão |
• Curta distância (<100m): 0,8~2 dBi • Média distância (100-500m): 2~3 dBi • Longa distância (>500m): Acima de 3 dBi |
|
3. Verifique o espaço de instalação |
Combine tamanho e estrutura com PCB |
1. Meça o espaço interno do equipamento para selecionar o comprimento e diâmetro adequados. 2. Antenas do tipo curvadas estão disponíveis para montagem em PCB de borda em espaços com espaço limitado. |
|
4. Avalie o ambiente de aplicação |
Proteção anti-interferência e anticorrosão |
1. Equipamentos com blindagem metálica: Recomenda-se antena de polarização circular. 2. Ambiente úmido/externo: chapeamento de prata/ouro para antioxidação. |
|
5. Escolha um fornecedor confiável |
Serviço de fabricação personalizado completo |
Qianmu Communication é uma fábrica e fornecedora profissional de antenas, oferecendo suporte a OEM e ODM, fornecendo serviço completo, incluindo design de antena, amostragem e produção em massa. |
Perguntas frequentes
Q1: O que é melhor, uma antena de mola ou uma antena PCB?
R: A escolha depende dos requisitos específicos da aplicação. As soluções Spring Antenna são adequadas para aplicações que exigem transmissão de longa distância (> 100 metros), cobertura omnidirecional e direções de instalação flexíveis, enquanto as antenas PCB são mais adequadas para dispositivos compactos com limitações rígidas de tamanho e custo. A Qianmu Communication fornece soluções e recomendações profissionais com base nas diferentes necessidades do projeto.
Q2: Maior ganho sempre significa melhor desempenho da antena?
R: Não necessariamente. Ganhos mais altos geralmente melhoram a concentração do sinal, mas podem reduzir a cobertura em determinadas direções. A seleção ideal deve considerar a distância de transmissão, os requisitos de cobertura e o ambiente de aplicação. A Qianmu Communication oferece produtos com diferentes opções de ganho de 0,8 a 3,5 dBi.
Q3: A antena pode ser personalizada?
R: Sim. A Qianmu Communication fornece serviços de personalização OEM/ODM, incluindo ajuste de frequência, modificação de tamanho, seleção de material e personalização de ângulo de curvatura para atender a diferentes requisitos de aplicação.
Q4: Qual é a faixa de temperatura operacional?
R: Os produtos Qianmu Communication operam de forma confiável de -40°C a +85°C, atendendo aos requisitos da maioria das aplicações industriais e de consumo.
Q5: A correspondência de impedância é necessária?
R: Sim. A impedância padrão é 50Ω e aplicações práticas podem exigir componentes correspondentes entre a antena e a porta do transmissor de RF para obter desempenho ideal. A Qianmu Communication fornece suporte técnico para correspondência e depuração de antenas.
Q6: Qual é a quantidade mínima de pedido (MOQ)?
R: A Qianmu Communication oferece suporte a quantidades flexíveis de pedidos, desde amostras de protótipos e pequenos lotes até produção em grande escala. Para requisitos detalhados de MOQ, entre em contato com nossa equipe de vendas.
