Antena PIFA

O que é uma antena PIFA

As antenas PIFA, também conhecidas como antenas planares F invertido, são uma das estruturas de antenas de radiação integradas mais amplamente utilizadas em eletrônicos de consumo e dispositivos IoT. São antenas RF miniaturizadas e de baixo perfil, projetadas para aplicações fechadas.

Em comparação com antenas de cerâmica comuns, antenas de fio e antenas PCB, a principal vantagem é sua capacidade de manter ressonância estável em caixas metálicas, estruturas seladas de plástico e espaços internos limitados, com forte resistência à atenuação de blindagem.

Nossos produtos produzidos em massa são divididos em duas estruturas principais:

1. Antena PIFA de mola

A mola de aço inoxidável / bronze fosforoso é formada por estampagem de peça única, com alta dureza, boa resiliência, resistência ao choque, adequada para montagem em veículos, controle industrial, equipamentos esportivos, não afrouxa ou oxida em contato de longo prazo, adequada para produção em massa padronizada.

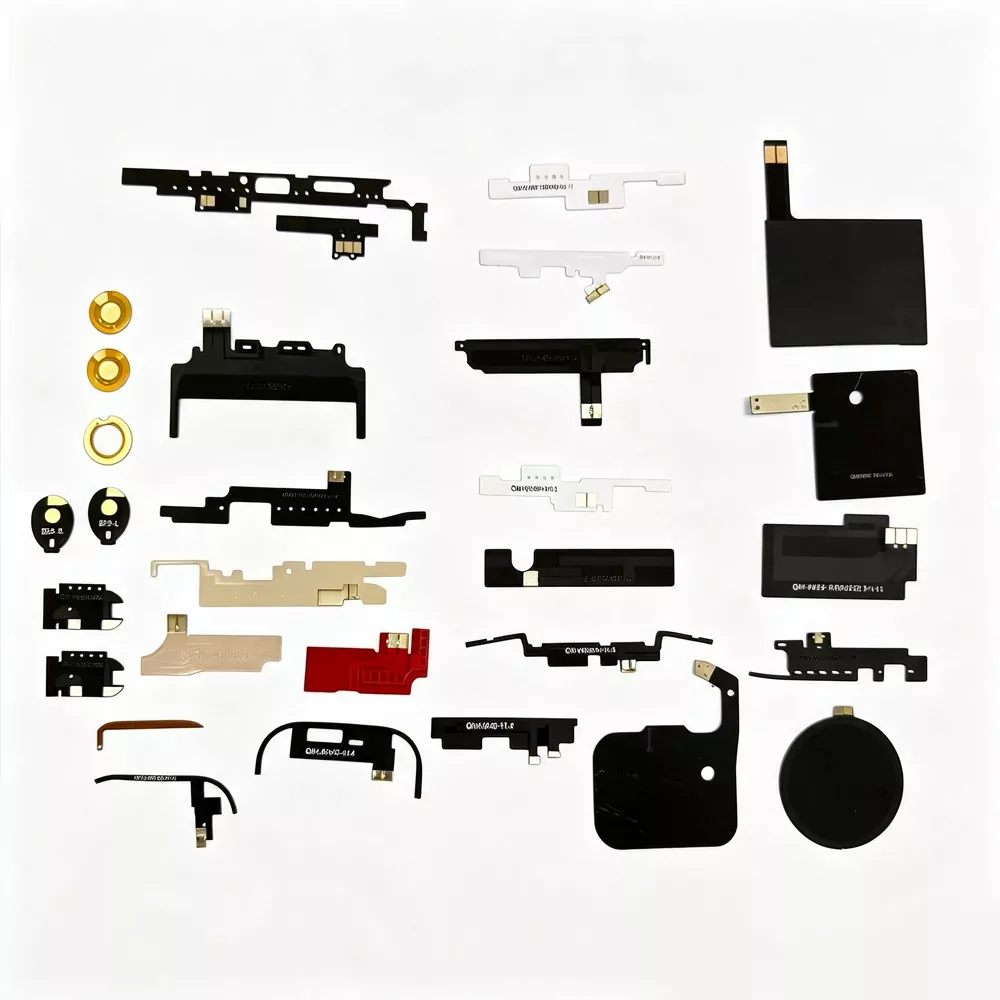

2. Antena PIFA flexível FPC única

Com um processo de gravação de placa de circuito flexível FPC de camada única, é leve, fino, flexível, dobrável e fixado na parede, adequado para dispositivos ultrafinos, estruturas irregulares e corpos pequenos. Atualmente é a principal solução de antena integrada para hardware inteligente.

Como funcionam as antenas PIFA

Muitos clientes pensam erroneamente que a antena embutida é apenas um “remendo de metal”. Na verdade, possui uma estrutura de ressonância de radiofrequência muito rigorosa, e o princípio pode ser totalmente verificado por analisadores de espectro, analisadores de rede e testes de câmara anecóica sem a teoria do vazio.

1. Princípio de ressonância de solo: A estrutura PIFA depende do acoplamento braço de radiação + solo para formar um loop de ressonância F invertido. Comparado com antenas comuns, é menos dependente do aterramento da placa principal do dispositivo e possui uma taxa geral de tolerância de ajuste mais alta.

2. Radiação de baixo perfil: A antena é extremamente baixa e instalada próxima à fuselagem, o que pode efetivamente reduzir a atenuação do sinal causada pela blindagem metálica e resolver o problema de queda do sinal após a instalação do equipamento.

3. Filtragem de ruído: PIFA possui propriedades de filtragem inerentes que podem filtrar o ruído de alta frequência gerado pela CPU da placa-mãe, fonte de alimentação e memória, reduzindo significativamente o ruído de fundo e melhorando a relação sinal-ruído.

4. Ressonância compatível com várias bandas: por meio de roteamento preciso, slot e design de correspondência de impedância, uma única antena FPC PIFA pode acomodar simultaneamente várias bandas, incluindo 2.4G, 5G, Bluetooth e LTE, economizando significativamente o espaço interno do dispositivo.

Especificações técnicas detalhadas

Vantagens sobre produtos semelhantes

As antenas comuns no mercado geralmente apresentam problemas comuns, incluindo alta atenuação do invólucro, VSWR instável, baixa resistência à interferência e desempenho de lote inconsistente. Nossa antena PIFA oferece vantagens claras:

· Comparado com antenas PCB comuns: Antenas PCB são facilmente afetadas pela blindagem da caixa. A antena reduz a atenuação da caixa em mais de 70%.

· Comparado com antenas cerâmicas: As antenas cerâmicas são frágeis e sensíveis às diferenças de temperatura, enquanto esta estrutura proporciona melhor resistência ao choque, resistência ao calor e uma maior taxa de passagem geral.

· Comparado com antenas FPC comuns: As antenas FPC comuns não possuem uma estrutura ressonante PIFA, resultando em um desvio significativo do sinal. Nossa solução FPC única fornece ressonância precisa e desempenho estável.

· Comparado com antenas de mola sem nome: Antenas de mola comuns não possuem correspondência de impedância, causando desempenho de sinal instável. A Qianmu Communication realiza inspeção e calibração completas antes do envio.

Como escolher uma antena PIFA de qualidade

1. Observe a estrutura: Para corpos herméticos, escolha a estrutura PIFA em vez de usar cegamente antenas FPC/PCB comuns;

2. Considere os cenários de aplicação: Para equipamentos de vibração, selecione a antena PIFA de mola; para equipamentos ultrafinos, escolha a antena FPC PIFA.

3 Procure a consistência do lote: calibração de produção em massa de grandes fábricas, pequenas diferenças de desempenho de lotes, baixa taxa de falhas pós-venda;

4 Observe os recursos de personalização: O tamanho, a fiação e a correspondência podem ser modificados de acordo com a estrutura geral da máquina para se adequar a diferentes designs de ID de produto.

Perguntas frequentes

Q1: Pode ser personalizado em tamanho e banda de frequência?

R: Sim. Nossa empresa oferece suporte à correspondência de impedância personalizada, de tamanho normal e de banda completa para antenas PIFA de mola e antenas PIFA FPC individuais e oferece otimização de esquema gratuita.

Q2: Quais são os melhores sinais das antenas PIFA do que das antenas normais?

R: A maior vantagem é que ele tem menos atenuação no case, é resistente à blindagem e interferência, e a experiência real em todo o ambiente da máquina é muito melhor do que a das antenas comuns.

Q3: Você oferece suporte à exportação e pode fornecer um certificado?

R: A exportação global é suportada. CE, ROHS, FCC, relatórios de teste e qualificações de fábrica estão disponíveis, atendendo totalmente aos requisitos de aquisição B2B para comércio exterior.
