Antena de Moeda

A antena tipo moeda é uma antena RF externa compacta e cilíndrica com formato de botão. Projetada como uma antena de banda dupla de 2,4 GHz e 5,8 GHz, ela fornece uma solução leve de transmissão sem fio para pequenos dispositivos eletrônicos usando comunicação WiFi, Bluetooth e ZigBee.

A antena de haste de borracha de botão autodesenvolvida da Qianmu Communication adota moldagem por injeção de peça única e tecnologia de vedação. Ele integra um elemento ressonante totalmente de cobre e uma camada de blindagem reflexiva de metal na parte inferior.

Equipada com uma interface roscada SMA padrão, esta antena de banda dupla SMA pode ser montada e fixada diretamente na caixa do dispositivo. Comparado com antenas finas de haste de borracha e antenas PCB integradas, ele oferece uma estrutura compacta e discreta com um invólucro selado para aplicações internas e externas.

Como funciona

A antena tipo moeda usa um oscilador interno de cobre em anel de camada dupla para transmissão e recepção de RF de banda dupla. A base em forma de botão incorpora uma camada refletora de metal projetada para ajudar a gerenciar a radiação do sinal e reduzir a influência de componentes eletrônicos próximos.

1. Projeto de oscilador em camadas:A camada superior é projetada para a banda de 2,4 GHz usada por Bluetooth e ZigBee, enquanto a camada inferior suporta a banda de 5,8 GHz usada por dispositivos WiFi compatíveis. O VSWR de banda completa declarado é ≤1,35.

2. Blindagem de base e gerenciamento de interferência:A camada reflexiva metálica inferior foi projetada para reduzir a influência da interferência eletromagnética da placa principal do dispositivo, da bateria de lítio e da caixa metálica. O desempenho real depende do ambiente de instalação e requer testes no dispositivo finalizado.

3. Carcaça selada e resistência à temperatura:A caixa moldada por injeção de peça única foi projetada para proteção ambiental. A faixa de temperatura operacional indicada é de -35°C a +70°C. A estabilidade da frequência relacionada à temperatura deve ser confirmada sob as condições de teste especificadas.

4. Correspondência de impedância de RF:A antena usa uma impedância nominal de 50Ω para suportar a integração de RF e reduzir a incompatibilidade de impedância. Ganho, VSWR e eficiência de radiação podem ser avaliados por meio de testes de RF apropriados.

Equipamentos e Aplicações Compatíveis

1. Casa inteligente:Como antena para dispositivos domésticos inteligentes, pode ser usada em mini gateways inteligentes, tomadas WiFi, alarmes de portas e janelas e controles remotos Bluetooth. Sua estrutura compacta ajuda a acomodar a conectividade sem fio em dispositivos com espaço de instalação limitado.

2. Internet Industrial das Coisas:Esta antena de sensor sem fio pode ser considerada para terminais em miniatura de temperatura e umidade, nós de rastreamento de ativos de armazém e módulos de transmissão de dados sem fio. Também é relevante para aplicações de Antena para Dispositivos IoT onde a banda de frequência e as condições de instalação correspondem aos requisitos do sistema.

3. Eletrônica Portátil:Como antena compacta para dispositivos portáteis, pode ser usada em equipamentos de digitalização portáteis, detectores portáteis e mini alto-falantes Bluetooth. O layout do dispositivo e o desempenho de RF devem ser avaliados antes da integração final.

4. Dispositivos de segurança:Esta antena para dispositivos de segurança sem fio pode ser adequada para pequenas câmeras sem fio e sistemas de controle de acesso. Para sistemas de entrada compatíveis com Bluetooth, pode servir como antena de controle de acesso Bluetooth.

5. Acessórios RF:Os acessórios opcionais incluem cabos alimentadores SMA para IPEX e outros componentes de conexão RF compatíveis. A seleção do conector deve ser confirmada em relação ao módulo sem fio e à interface do dispositivo.

Principais recursos do produto

A Qianmu Communication oferece opções de antena tipo moeda para dispositivos sem fio compactos, com especificações e configurações de interface selecionadas de acordo com os requisitos da aplicação.

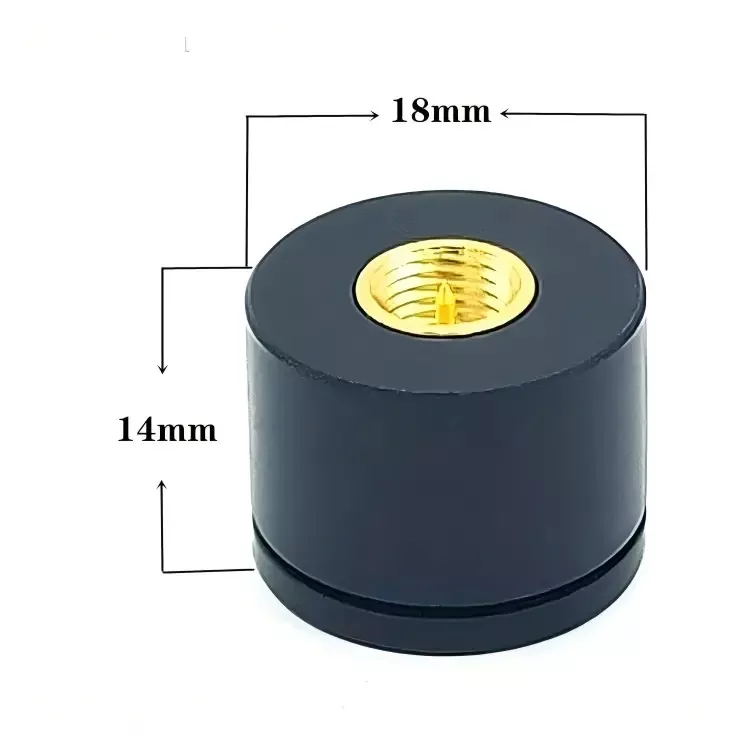

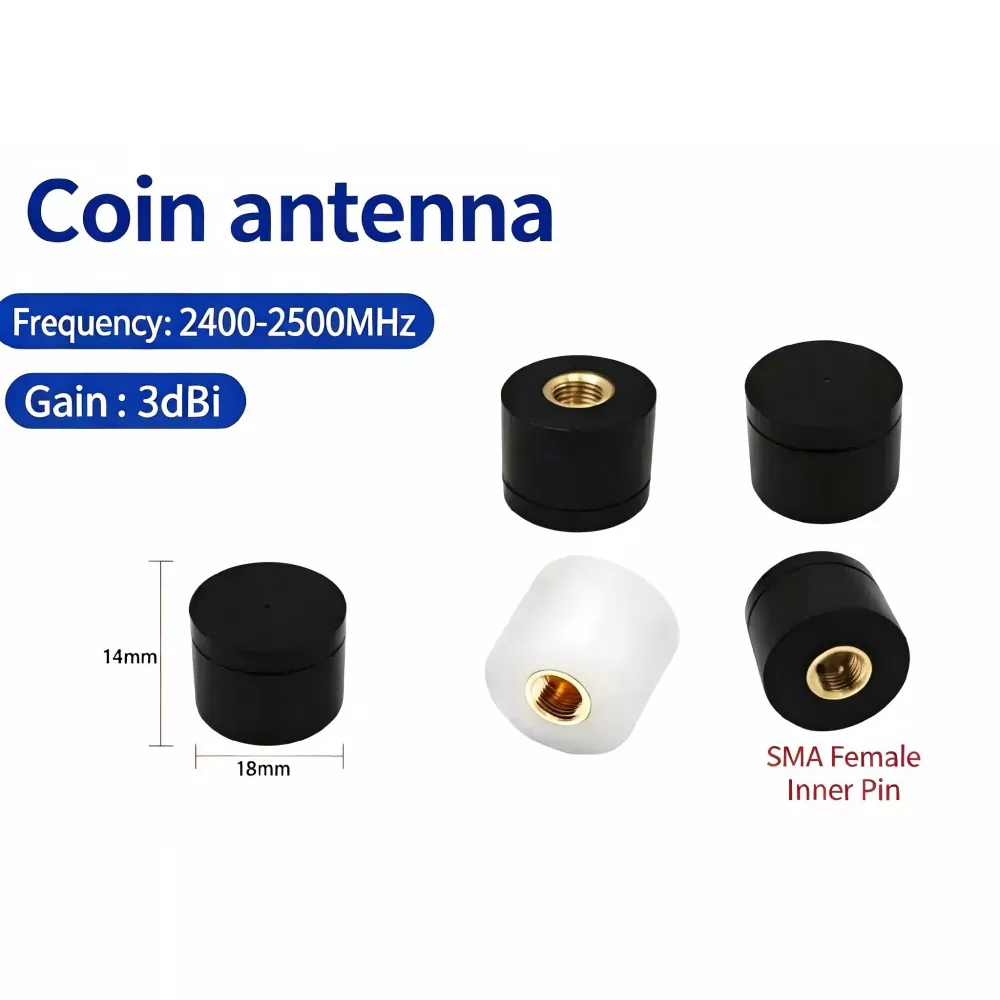

1. Estrutura compacta em forma de botão:Disponível em diâmetros de base de 15mm e 18mm, com altura de 14mm. O tamanho reduzido suporta instalações onde o espaço da antena externa é limitado.

2. Operação de banda dupla:Esta antena Mini WiFi suporta as faixas de frequência especificadas de 2,4 GHz e 5,8 GHz. Dependendo da configuração do dispositivo, a antena pode ser usada em aplicativos compatíveis com WiFi, Bluetooth e ZigBee. Confirme os requisitos de frequência específicos do protocolo antes da seleção.

3. Opções de interface:As configurações padrão incluem interfaces SMA com diferentes arranjos de contato. Os acessórios compatíveis podem incluir terminais soldados e cabos alimentadores IPEX de primeira ou quarta geração, sujeitos à configuração selecionada.

4. Proteção ambiental:A caixa com classificação IP54 foi projetada para fornecer proteção contra entrada de poeira e respingos de água. Opções de caixa em preto e branco estão disponíveis de acordo com os requisitos de estoque e pedido.

5. Personalização:As opções personalizadas de antena SMA podem incluir ajustes dimensionais, impressão de logotipo e configurações de conector RF. A disponibilidade de estoque, o prazo de entrega da amostra e o preço por volume devem ser confirmados para cada pedido.

Especificações Técnicas

Exemplos de aplicação

1. Equipamento doméstico inteligente:Uma antena compacta pode ser instalada em um alarme WiFi de porta ou janela onde o espaço da habitação é limitado. O alcance final da conexão depende do posicionamento da antena, das paredes, da interferência e da configuração de RF do dispositivo.

2. Terminais de sensores industriais:Uma antena de sensor sem fio pode ser usada com equipamento de monitoramento de temperatura e umidade. Para dispositivos com caixa metálica, o posicionamento da antena e a estrutura de aterramento circundante devem ser avaliados para determinar seu efeito no desempenho de RF.

3. Equipamento de controle de acesso externo:Uma antena montada externamente pode suportar dispositivos de controle de acesso Bluetooth compatíveis. O invólucro, a vedação do conector e o arranjo de montagem devem ser verificados em relação às condições ambientais exigidas.

4. Equipamento portátil:Esta miniantena para dispositivos portáteis pode ser considerada para leitores de código de barras sem fio e outros eletrônicos portáteis que exigem uma antena externa compacta. A estabilidade da conexão deve ser validada no ambiente operacional pretendido.

Guia de seleção e pedido

1. Seleção de frequência:Para dispositivos que usam configurações compatíveis de WiFi e Bluetooth, avalie o modelo de banda dupla de 2,4 GHz e 5,8 GHz. Para aplicações somente Bluetooth, uma configuração de banda única de 2,4 GHz pode ser considerada, se disponível.

2. Ambiente de instalação:Para dispositivos com invólucros metálicos, revise a posição de montagem da antena, a folga e o arranjo de aterramento. Uma base refletiva não elimina a necessidade de testes de RF no gabinete final.

3. Seleção de tamanho:Considere a versão com diâmetro de 15 mm quando o espaço de montagem for restrito. A versão de 18 mm pode ser considerada quando o espaço disponível e as características de RF necessárias a suportarem; confirme o desempenho em vez de assumir que o modelo maior sempre fornece maior ganho.

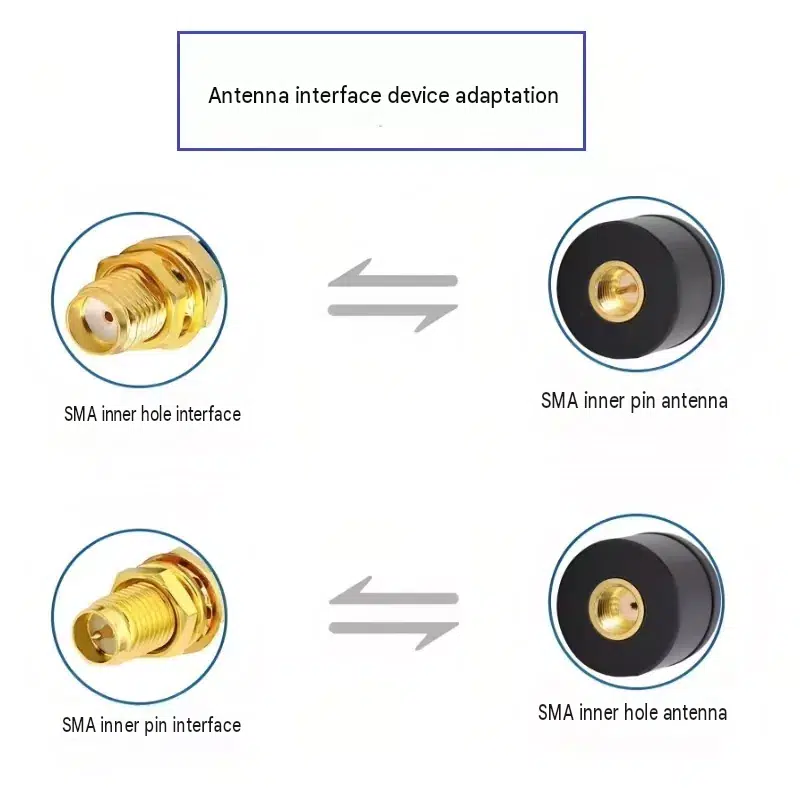

4. Requisitos de interface e exportação:Confirme se o dispositivo requer uma interface de pino interno ou de furo interno SMA. Cabos adaptadores IPEX, configurações de conectores e embalagens neutras para exportação podem ser discutidos ao preparar um pedido.

Perguntas frequentes

1. Esta antena pode ser usada com dispositivos com caixa metálica?

Pode ser adequado para dispositivos com caixa metálica, mas o desempenho depende da posição de montagem da antena, da folga, da estrutura do solo e do design da caixa. A base reflectora destina-se a ajudar a gerir a interacção com estruturas próximas. Recomenda-se testar no dispositivo finalizado.

2. A interface SMA pode ser alterada para IPEX?

Cabos alimentadores e configurações de interface compatíveis podem estar disponíveis, incluindo gerações IPEX específicas. Confirme o tipo de conector necessário, o comprimento do cabo e o arranjo de instalação antes de fazer o pedido.

3. Pode ser fornecido um relatório de teste laboratorial?

A documentação de teste de RF pode estar disponível para configurações de produto aplicáveis. Confirme os relatórios disponíveis, parâmetros medidos e condições de teste com a Qianmu Communication antes de fazer um pedido.

4. Esta antena de banda dupla de 2,4 GHz e 5,8 GHz é adequada para dispositivos WiFi e Bluetooth?

As faixas de frequência especificadas cobrem operação de 2,4 GHz e 5,8 GHz. A compatibilidade depende do protocolo sem fio do dispositivo, da banda de frequência necessária, do conector e do design de RF. Para dispositivos ZigBee operando a 2,4 GHz, confirme a configuração correspondente e valide o desempenho no produto final.

5. A configuração do conector ou do cabo pode ser personalizada?

Configurações personalizadas da antena SMA podem estar disponíveis para diferentes interfaces de dispositivos e requisitos de instalação. Forneça o tipo de conector, comprimento do cabo, faixa de frequência e aplicação alvo para que a configuração necessária possa ser avaliada.

6. Esta antena pode ser usada em sensores inteligentes e equipamentos portáteis?

Pode ser adequado para aplicações de antena WiFi para sensores inteligentes e outros produtos sem fio compactos quando a faixa de frequência e as características de RF atendem aos requisitos do dispositivo. Para equipamentos portáteis, avalie o espaço de montagem disponível, os materiais do gabinete e a posição da antena antes de finalizar o projeto.
