Antena de carimbo de metal

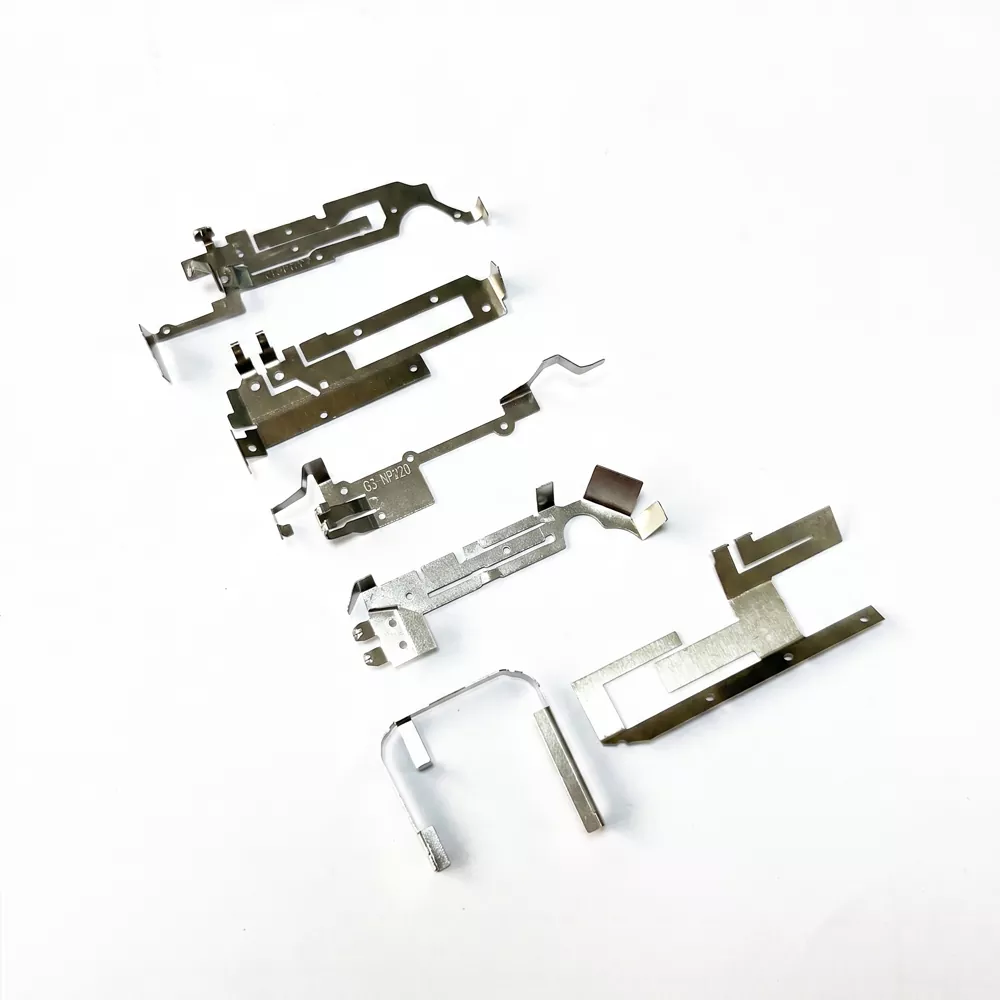

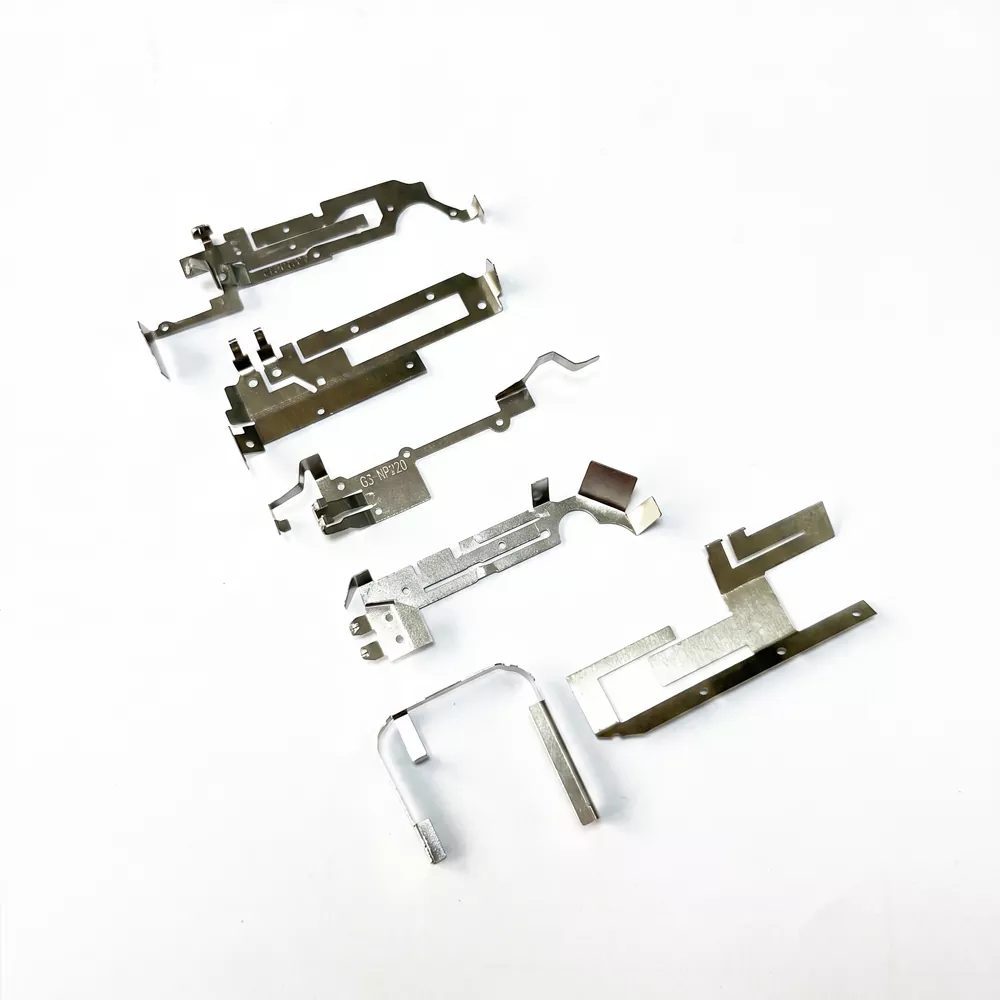

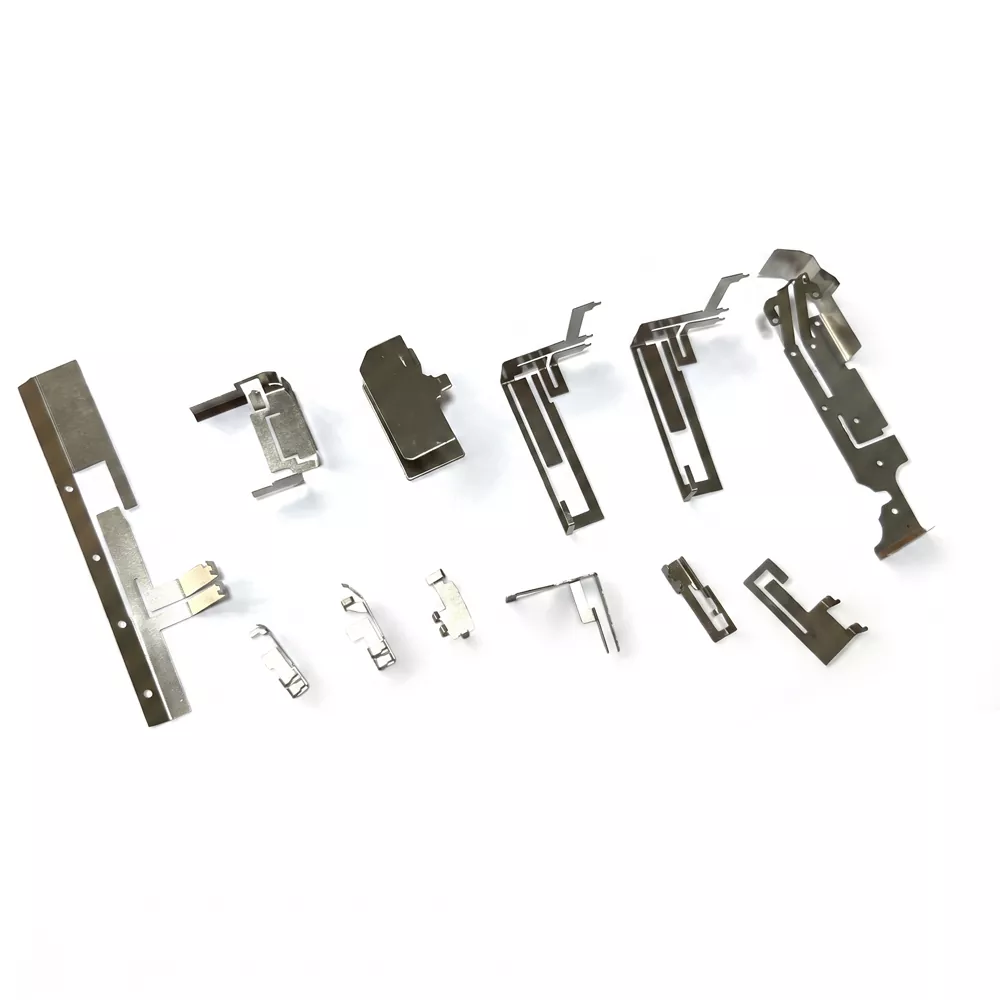

Uma antena de carimbo de metal é um componente de RF fabricado em aço inoxidável ultrafino (como SUS301 ou SUS304) ou liga de cobre usando um processo de estampagem de precisão. Normalmente com menos de 1 mm de espessura, ele é projetado para se adaptar perfeitamente a superfícies curvas ou irregulares de dispositivos, tornando-o adequado para produtos eletrônicos compactos.

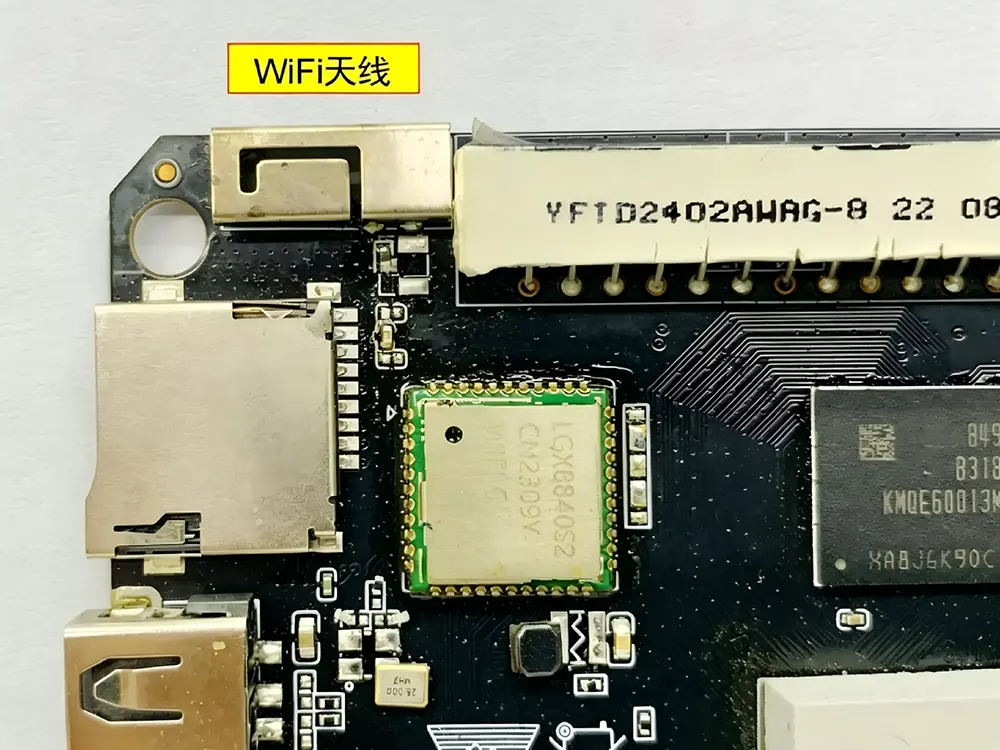

Esta antena opera através de ressonância eletromagnética gerada por sua geometria metálica cuidadosamente projetada. Durante a instalação, os pontos de contato inferiores são pressionados nos terminais da antena PCB, formando uma conexão elétrica confiável sem solda. A estrutura de contato da mola garante uma transmissão de sinal estável enquanto absorve o estresse mecânico através da deformação elástica, suportando durabilidade a longo prazo sob condições repetidas de montagem e vibração.

Especificações Técnicas Principais

A Antena Metal Stamp foi projetada para aplicações de RF compactas com impedância controlada e desempenho de contato mecânico estável.

Condições de teste padronizadas

Para garantir a consistência dos dados, todos os parâmetros mecânicos e de RF são medidos sob as seguintes condições padronizadas:

Medição de impedância e VSWR

Testado usando um Analisador de Rede Vetorial (VNA) calibrado com um sistema de referência de 50Ω.

Ambiente de desempenho de RF

Medições realizadas em espaço livre ou ambiente semianecóico com plano de referência padrão.

Teste de contato mecânico

A antena é montada em um layout de PCB padrão com altura de contato definida e força de pressão controlada.

Condição de medição de frequência

Frequência central avaliada após a instalação em um gabinete de dispositivo representativo para levar em conta os efeitos de dessintonização.

Condição de teste de temperatura

Ciclagem térmica conduzida de -40°C a +85°C sob monitoramento elétrico contínuo.

Dispositivos Aplicáveis ​​e Cenários de Aplicação

Principal argumento de venda: Por que escolher uma antena de mola de hardware?

Design com eficiência de espaço

Sua estrutura discreta pode se adaptar a superfícies curvas ou irregulares, ajudando a maximizar o espaço interno para baterias e outros componentes.

Montagem econômica

A conexão press-fit aos contatos PCB elimina processos de soldagem, reduzindo o tempo de montagem e o custo de fabricação na produção em massa.

Durabilidade Mecânica

A estrutura de contato elástica mantém desempenho elétrico estável sob vibração, choque e estresse mecânico repetido.

Design de posicionamento preciso

Furos de alinhamento estampados (redondos e ranhurados) garantem o posicionamento preciso entre o ponto de alimentação da antena e a PCB durante a montagem automatizada.

Guia de instalação e recomendações de engenharia

As diretrizes de instalação a seguir são fornecidas pela Shenzhen Qianmu Communication Technology Co., Ltd. para garantir o desempenho ideal da Antena Metal Stamp em aplicações de nível de sistema.

1. Projeto de Posicionamento

Projete pelo menos dois furos de alinhamento na estrutura da antena: um furo circular para posicionamento primário e um furo alongado para alinhamento secundário. O espaçamento deve ser suficiente para garantir estabilidade mecânica durante a montagem.

2. Requisitos de liberação

Mantenha o elemento radiante livre de componentes metálicos e materiais condutores circundantes. Uma zona livre adequada deve ser mantida para minimizar os efeitos de dessintonização causados ​​por estruturas próximas. A fixação adesiva pode ser usada para uma montagem estável.

3. Controle de pressão de contato

A força de contato entre o terminal de mola e a placa de alimentação da PCB deve ser controlada dentro da faixa mecânica especificada. Pressão insuficiente pode afetar a estabilidade do contato de RF, enquanto pressão excessiva pode levar à deformação permanente da estrutura de contato.

4. Ajuste em nível de sistema

Após a montagem no dispositivo final, o desempenho da antena pode mudar devido ao acoplamento com o gabinete e os componentes adjacentes. O ajuste final usando um analisador de rede vetorial (VNA) é recomendado para garantir a precisão da ressonância no nível do sistema.

Como escolher a antena de mola de hardware certa?

Ao selecionar uma Antena Metal Stamp, a avaliação deve ser baseada nos seguintes fatores principais de design:

Espaço disponível no dispositivo

Meça o espaço interno do gabinete e selecione uma antena com comprimento, largura e espessura adequados para garantir o ajuste mecânico adequado.

Frequência operacional e largura de banda

Defina a banda de comunicação de destino (por exemplo, bandas WiFi, Bluetooth ou IoT sub-GHz). Para projetos de banda estreita, o desempenho da antena pode ser ajustado por meio de ajustes estruturais durante o desenvolvimento.

Ambiente de aplicação

Para uso automotivo, externo ou industrial, recomenda-se a seleção de materiais como SUS304 e revestimento de superfície para melhorar a resistência à corrosão e a estabilidade de temperatura.

Projeto de PCB e montagem

Garanta o alinhamento correto do ponto de alimentação na PCB. Escolha uma estrutura de montagem adequada (ajuste por pressão ou projeto de contato com mola) para melhorar a consistência da montagem e o rendimento da produção em massa.

Por que escolher Shenzhen Qianmu Communication Technology Co., Ltd.

concentra-se no design e produção de soluções de antena de carimbo de metal para dispositivos sem fio, apoiando o desenvolvimento de OEM/ODM e estruturas de antena personalizadas para diferentes aplicações de RF.

Capacidade de fabricação interna

A estampagem e as ferramentas de precisão são controladas internamente, garantindo consistência de produção estável e produção escalável.

Personalização baseada em aplicativos

As estruturas da antena podem ser ajustadas em geometria, elasticidade e tratamento de superfície para atender a diferentes requisitos de dispositivos e gabinetes.

Controle de qualidade em nível de processo

A confiabilidade mecânica e o desempenho de RF são verificados durante toda a produção, incluindo verificações de estabilidade de contato e consistência elétrica.

Suporte de engenharia durante o desenvolvimento

Assistência técnica está disponível desde a prototipagem até a produção em massa, incluindo orientação de integração em nível de PCB e sistema.

Perguntas frequentes

Q1: Como é a eficiência do sinal da antena de clipe de metal?

R: Devido ao seu tamanho compacto, a eficiência normalmente varia de 30% a 50%. É adequado para aplicações de curto alcance e sensíveis ao custo, como dispositivos domésticos inteligentes. Para requisitos de longo alcance, a Qianmu Communications também fornece soluções de antenas otimizadas.

Q2: O que devo fazer se o terminal de solda for pressionado no PCB e o contato for ruim?

R: Garanta a altura correta da almofada da PCB e a pressão adequada do acessório durante a montagem. A estrutura da mola foi projetada para contato estável e testes padrão são realizados antes do envio.

Q3: Vocês oferecem suporte à amostragem de pequenos lotes?

R: Totalmente favorável. Como fornecedor profissional de antenas para carimbo de metal, entendemos os requisitos durante a fase de pesquisa e desenvolvimento e oferecemos serviços flexíveis de prototipagem para ajudá-lo a avançar rapidamente na validação do seu projeto.

Q4: O que afeta o desempenho de uma antena Metal Stamp?

 R: O desempenho é afetado principalmente pelo layout da PCB, tamanho do solo, metal circundante e estrutura do gabinete.

Q5: Por que a frequência muda após a instalação?

R: O ambiente metálico e os materiais da caixa podem desafinar a ressonância, exigindo um ajuste final no nível do sistema.

Q6: O que causa o mau desempenho do contato?

R: A altura incorreta da almofada da PCB ou a pressão insuficiente da mola podem afetar a estabilidade elétrica.

Q7: Você oferece suporte à prototipagem? R: Sim, tanto a produção de amostras quanto a personalização de pequenos lotes são suportadas para validação de P&D.
